本發明屬于半導體，具體地說，本發明涉及一種pvd設備的石英鐘罩上機壽命延長方法。

背景技術：

1、半導體集成電路制造技術持續快速發展，其制程正加速朝著細微化、高密度化和高集成化方向發展。半導體制造設備中的pvd(物理濺射)制程是芯片制造過程中必不可少的一環，pvd機臺在生產過程中，其中dome(石英鐘罩)表面逐漸沉積一層含si的副產物等，這些污染物會在運行過程中脫落；或者是因dome(石英鐘罩)表面粗糙度較低造成后續粘附力不足，上機時間較短；另外就是本身石英也會受到一些特殊工藝的腐蝕，在腔體內形成particle，造成晶圓加工中的不良，使得晶圓的良率下降，制約著晶圓的加工成本。因此，半導體零件的表面狀態以及潔凈程度變得非常重要。

2、石英材質加工的dome(鐘罩)具有極低的熱膨脹系數，高的耐溫性，極好的化學穩定性，優良的電絕緣性，低而穩定的超聲延遲性能，最佳的透紫外光譜性能以及透可見光及近紅外光譜性能，并有著高于普通玻璃的機械性能。具有很高的介電強度和極低的導電率，即是在高溫、高壓和高頻下，仍能保持很高的介電強度和電阻，在所應用的頻帶內幾乎沒有介電損耗，因此石英是優良的高溫介電絕緣材料。

3、現階段采用硝氟酸浸泡去除金屬離子及表面異物，白剛玉噴砂的方式來給dome(石英鐘罩)增粗，再輔以高壓水和超聲波、烘烤處理。一方面，清洗過程中會用到噴砂工藝去膜增粗，噴砂會使石英有些鑲嵌的碎屑，清洗無法徹底去除，另一方面，噴砂還會使石英產生尖端，尖端在機臺工藝氣體或環境中也會脫落。此工藝能滿足8寸制程或低端制程的基本需求，但12寸晶圓生產過程中，有一個最關鍵的particle(顆粒)問題經常出現，噴砂處理導致dome(石英鐘罩)表面粗糙度區間比較大，均勻性不好，粗糙度低的地方吸附效果就不好，也會有particle(顆粒)產生，直接影響機臺的穩定性，大幅縮短了機臺的使用周期，增加了pm(機臺保養)的成本，從而降低了晶圓加工的良率，增大了晶圓的成本。

4、希望提供一種改進的pvd設備的石英鐘罩上機壽命延長方法，特別是關于如何增加pvd機臺的使用壽命，提高晶圓良率。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提供一種pvd設備的石英鐘罩上機壽命延長方法，目的是增加pvd機臺的使用壽命。

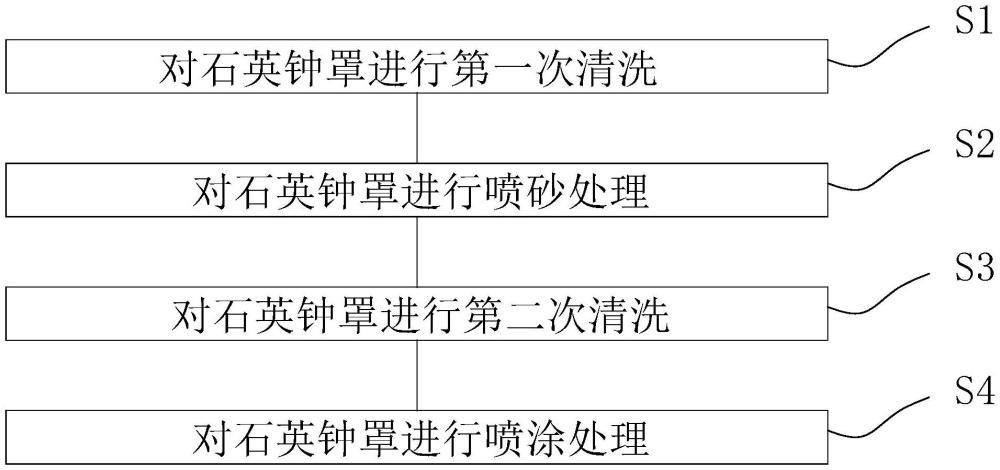

2、為了實現上述目的，本發明采取的技術方案為：pvd設備的石英鐘罩上機壽命延長方法，包括步驟：

3、s1、對石英鐘罩進行第一次清洗；

4、s2、對石英鐘罩進行噴砂處理；

5、s3、對石英鐘罩進行第二次清洗；

6、s4、對石英鐘罩進行噴涂處理，在石英鐘罩表面形成涂層；

7、其中，步驟s4中，使用y2o3粉料對所述石英鐘罩進行噴涂。

8、所述步驟s4中，噴涂厚度為150-200um。

9、所述步驟s4中，噴涂氣體壓力為2.0～3.0mpa。

10、所述步驟s2中，采用白剛玉作為噴砂材料，砂材的目數為24#。

11、所述步驟s2中，噴砂氣體壓力為0.3～0.4mpa。

12、所述步驟s2中，對所述石英鐘罩進行噴砂處理時的噴射方向與石英鐘罩表面形成的入射角為45°～90°。

13、所述步驟s2中，噴砂設備的噴嘴與石英鐘罩表面的距離為15cm。

14、所述步驟s4中，噴涂設備的噴嘴與石英鐘罩表面的距離為15cm。

15、所述步驟s4中，使用保護治具遮蔽石英鐘罩的密封面，保護治具采用不銹鋼材質。

16、所述步驟s2中，使用保護治具遮蔽石英鐘罩的密封面。

17、本發明的pvd設備的石英鐘罩上機壽命延長方法，在石英鐘罩表面形成涂層，使得石英鐘罩表面的附著物吸附力更好，石英碎屑也無法脫落，可以增加pvd機臺的使用壽命，提高晶圓良率。

技術特征：

1.pvd設備的石英鐘罩上機壽命延長方法，其特征在于，包括步驟：

2.根據權利要求1所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s4中，噴涂厚度為150-200um。

3.根據權利要求1所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s4中，噴涂氣體壓力為2.0～3.0mpa。

4.根據權利要求1至3任一所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s2中，采用白剛玉作為噴砂材料，砂材的目數為24#。

5.根據權利要求1至3任一所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s2中，噴砂氣體壓力為0.3～0.4mpa。

6.根據權利要求1至3任一所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s2中，對所述石英鐘罩進行噴砂處理時的噴射方向與石英鐘罩表面形成的入射角為45°～90°。

7.根據權利要求1至3任一所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s2中，噴砂設備的噴嘴與石英鐘罩表面的距離為15cm。

8.根據權利要求1至3任一所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s4中，噴涂設備的噴嘴與石英鐘罩表面的距離為15cm。

9.根據權利要求1至8任一所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s4中，使用保護治具遮蔽石英鐘罩的密封面，保護治具采用不銹鋼材質。

10.根據權利要求1至9任一所述的pvd設備的石英鐘罩上機壽命延長方法，其特征在于，所述步驟s2中，使用保護治具遮蔽石英鐘罩的密封面。

技術總結
本發明公開了一種PVD設備的石英鐘罩上機壽命延長方法，包括步驟：S1、對石英鐘罩進行第一次清洗；S2、對石英鐘罩進行噴砂處理；S3、對石英鐘罩進行第二次清洗；S4、對石英鐘罩進行噴涂處理，在石英鐘罩表面形成涂層；其中，步驟S4中，使用Y<subgt;2</subgt;O<subgt;3</subgt;粉料對所述石英鐘罩進行噴涂。本發明的PVD設備的石英鐘罩上機壽命延長方法，在石英鐘罩表面形成涂層，使得石英鐘罩表面的附著物吸附力更好，石英碎屑也無法脫落，可以增加PVD機臺的使用壽命，提高晶圓良率。

技術研發人員：翟黎明,吳小杰,劉賢
受保護的技術使用者：蕪湖芯通半導體材料有限公司
技術研發日：
技術公布日：2025/4/24
