本發明涉及新能源汽車的零部件，具體地指一種同軸電驅動總成的油冷潤滑結構及車輛。

背景技術：

1、作為世界能源消耗大國和環境保護的重要力量，中國積極實施電動汽車科技戰略，促進汽車工業產業結構升級和動力系統電動化轉型，培育和發展電動汽車社會，并取得了一定效果，降低交通領域溫室氣體排放是解決全球氣候變化重要手段，是建設可持續發展電動汽車社會前提條件。電動汽車無內燃機汽車工作時產生的廢氣，不產生排氣污染，對環境保護和空氣的潔凈是十分有益的，幾乎是“零污染”。另一方面，新能源汽車的應用可有效地減少對石油資源的依賴，可將有限的石油用于更重要的方面。作為新能源汽車的核心，電驅動總成的結構設計越來越重要。

2、同軸式電驅動總成作為新能源汽車常用的一種電驅動總成被大量運用。目前市場上的同軸電驅方案大部分采用水冷結構對部件進行冷卻，少數電驅動總成使用油冷方案。

3、無論采用水冷還是油冷方案的同軸式電驅動總成，均無法實現轉子的潤滑，且由于油孔布置在電驅動總成的一側，導致整車左右傾斜時存在油泵吸空的風險。

技術實現思路

1、本發明的目的就是要解決上述背景技術的不足，提供一種無油泵吸空風險、能有效實現包括轉子在內的部件冷卻和潤滑的同軸電驅動總成的油冷潤滑結構及車輛。

2、為實現此目的，本發明所設計的同軸電驅動總成的油冷潤滑結構，包括殼體、設置于殼體內部的轉軸、與轉軸同軸連接的軸承和定轉子部件，所述殼體內部開設有油道，所述油道的吸油口位于所述殼體的底部中央；所述油道包括沿殼體的長度方向布置、與所述吸油口連通的主油道；與所述主油道連通、用于潤滑所述軸承的軸承潤滑分油道；以及與所述主油道連通、用于冷卻定轉子部件的定轉子冷卻分油道。

3、進一步的，所述吸油口連接有油泵和油濾。

4、進一步的，所述軸承潤滑分油道包括用于潤滑所述轉軸兩端的軸承的端部軸承潤滑分油道和用于潤滑所述轉軸中部的軸承的中部軸承潤滑分油道，所述中部軸承潤滑分油道與所述定轉子冷卻分油道連通。

5、進一步的，所述定轉子冷卻分油道包括開設于所述殼體內部、可與定子進行熱交換的定子冷卻分油道。

6、進一步的，所述定轉子冷卻分油道包括轉子冷卻油道，其包括沿徑向方向開設于所述轉軸上、與所述中部軸承潤滑分油道連通的轉軸進油孔和開設于所述轉軸兩端的端板上的端板油道；所述潤滑油可通過所述轉軸進油孔進入所述轉軸內部、并在所述端板油道內流動，位于轉子的布置區域的油液可與轉子發生熱交換，對轉子進行冷卻。

7、進一步的，所述中部軸承潤滑分油道連通有與所述轉軸同軸布置、軸向兩端封閉的軸向進油空間，所述轉軸進油孔與所述軸向進油空間連通。

8、進一步的，所述軸向進油空間由同軸連接于所述轉軸中部的油封、同軸連接于所述轉軸中部的軸承、所述殼體的中部內表面和所述轉軸的中部外表面圍成。

9、進一步的，所述轉軸上同軸連接有行星排部件和所述定轉子部件，所述轉子冷卻油道位于所述行星排部件和所述定轉子部件之間。

10、更進一步的，所述轉軸上同軸連接有行星排部件和所述定轉子部件，所述軸向進油空間位于所述行星排部件和所述定轉子部件之間。

11、還進一步的，一種車輛，它包括上述所述的同軸電驅動總成的油冷潤滑結構。

12、本發明的有益效果是：本發明所設計的油冷潤滑結構的油道包括軸承潤滑分油道，分為端部軸承潤滑分油道和中部軸承潤滑分油道。這樣可以對轉軸兩端和中部的軸承進行潤滑，保證了軸承在運行過程中的順暢性，減少摩擦損耗，延長軸承的使用壽命。例如，在電驅動總成高轉速運轉時，軸承能夠得到充分的潤滑，避免因潤滑不足而產生過熱、磨損等問題。油道的吸油口居中布置，降低了車輛左右傾斜時油泵的吸空風險。油泵能夠確保油液可以穩定地在油道中循環，為潤滑和冷卻提供持續的油液供應。油濾則可以過濾掉油液中的雜質，防止雜質進入軸承和定子轉子部件，進一步提高了潤滑效果和系統的可靠性。定轉子冷卻分油道中有開設于殼體內部、可與定子進行熱交換的定子冷卻分油道。通過油液在定子冷卻分油道中流動，能夠帶走定子工作時產生的熱量，保證定子在合適的溫度范圍內工作，提高了定子的性能和穩定性。轉子冷卻油道包括沿徑向方向開設于轉軸上的轉軸進油孔和開設于轉軸兩端的端板上的端板油道。這種設計使得潤滑油可以通過轉軸的離心力形成的負壓由轉軸進油孔進入轉軸內部，并在端板油道內流動，位于轉子布置區域的油液可與轉子發生熱交換，從而有效地對轉子進行冷卻。中部軸承潤滑分油道與定轉子冷卻分油道連通，而且軸向進油空間由同軸連接于轉軸中部的油封、同軸連接于轉軸中部的軸承、殼體的中部內表面和轉軸的中部外表面圍成，并且與轉軸進油孔連通。這樣的布局使得油液在對軸承潤滑的同時，也能夠參與到轉子的冷卻過程中，提高了油液的利用效率，實現了協同冷卻的效果。整個油冷潤滑結構集成在同軸電驅動總成的殼體內部，包括油道、軸承、定子轉子部件等。軸向進油空間以及轉子冷卻油道等合理地分布在行星排部件和定轉子部件之間，使得整個電驅動總成的結構更加緊湊，節省了空間，有利于在有限的空間內實現高效的油冷潤滑和電驅動功能。

技術特征：

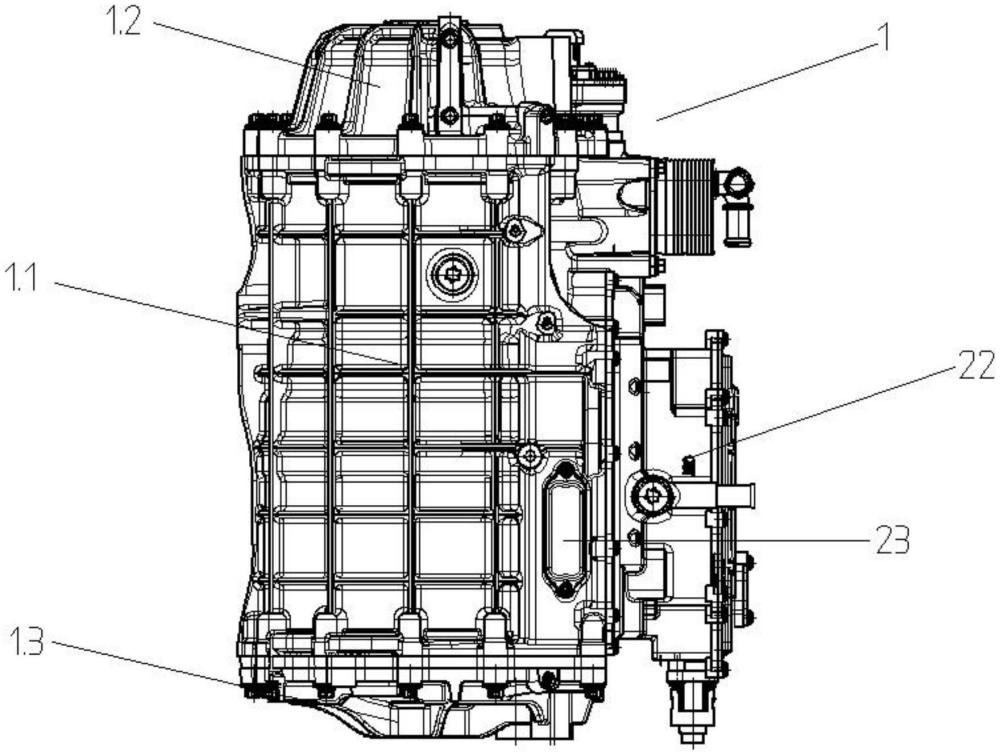

1.一種同軸電驅動總成的油冷潤滑結構，包括殼體(1)、設置于殼體(1)內部的轉軸(2)、與轉軸(2)同軸連接的軸承和定轉子部件(14)，其特征在于：所述殼體(1)內部開設有油道，所述油道的吸油口(3)位于所述殼體(1)的底部中央；所述油道包括沿殼體(1)的長度方向布置、與所述吸油口(3)連通的主油道(4)；與所述主油道(4)連通、用于潤滑所述軸承的軸承潤滑分油道；以及與所述主油道(4)連通、用于冷卻定轉子部件(14)的定轉子冷卻分油道。

2.如權利要求1所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述吸油口(3)連接有油泵和油濾。

3.如權利要求1所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述軸承潤滑分油道包括用于潤滑所述轉軸(2)兩端的軸承的端部軸承潤滑分油道(5)和用于潤滑所述轉軸(2)中部的軸承的中部軸承潤滑分油道(6)，所述中部軸承潤滑分油道(6)與所述定轉子冷卻分油道連通。

4.如權利要求3所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述定轉子冷卻分油道包括開設于所述殼體(1)內部、可與定子(10)進行熱交換的定子冷卻分油道(7)。

5.如權利要求4所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述定轉子冷卻分油道包括轉子冷卻油道(8)，其包括沿徑向方向開設于所述轉軸(2)上、與所述中部軸承潤滑分油道(6)連通的轉軸進油孔(9)和開設于所述轉軸(2)兩端的端板上的端板油道；所述潤滑油可通過所述轉軸進油孔(9)進入所述轉軸(2)內部、并在所述端板油道內流動，位于轉子(11)的布置區域的油液可與轉子(11)發生熱交換，對轉子(11)進行冷卻。

6.如權利要求5所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述中部軸承潤滑分油道(6)連通有與所述轉軸(2)同軸布置、軸向兩端封閉的軸向進油空間(12)，所述轉軸進油孔(9)與所述軸向進油空間(12)連通。

7.如權利要求6所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述軸向進油空間(12)由同軸連接于所述轉軸(2)中部的油封(13)、同軸連接于所述轉軸(2)中部的軸承、所述殼體(1)的中部內表面和所述轉軸(2)的中部外表面圍成。

8.如權利要求5所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述轉軸(2)上同軸連接有行星排部件(15)和所述定轉子部件(14)，所述轉子冷卻油道(8)位于所述行星排部件(15)和所述定轉子部件(14)之間。

9.如權利要求6或7所述的同軸電驅動總成的油冷潤滑結構，其特征在于：所述轉軸(2)上同軸連接有行星排部件(15)和所述定轉子部件(14)，所述軸向進油空間(12)位于所述行星排部件(15)和所述定轉子部件(14)之間。

10.一種車輛，其特征在于：它包括上述權利要求1—9中任意一項所述的同軸電驅動總成的油冷潤滑結構。

技術總結
本發明公開了一種同軸電驅動總成的油冷潤滑結構及車輛，包括殼體、設置于殼體內部的轉軸、與轉軸同軸連接的軸承和定子轉子部件，所述殼體內部開設有油道，所述油道的吸油口位于所述殼體的底部中央；所述油道包括沿殼體長度方向布置、與所述吸油口連通的主油道；與所述主油道連通、用于潤滑所述軸承的軸承潤滑分油道；以及與所述主油道連通、用于冷卻定子轉子部件的定轉子冷卻分油道。通過合理的結構設計實現了吸油孔的居中布置，降低了車輛左右傾斜時油泵吸空的風險；同軸架構下解決了轉子無法冷卻的問題。

技術研發人員：韓剛,王習文,張峰,高遠,潘溫,方林霞,王超
受保護的技術使用者：智新科技股份有限公司
技術研發日：
技術公布日：2025/4/24
