本技術涉及反應釜，更具體地說，它涉及一種便于破碎的生物肥反應釜。

背景技術：

1、生物肥料是通過微生物生命活動，使農作物得到特定的肥料效應的制品，也被稱之為接種劑或菌肥，本身不含營養元素，不能代替化肥，廣義的生物肥料是既含有作物所需的營養元素，又含有微生物的制品，生物肥在降解時需要用到反應釜進行降解。

2、但是，現有的一些生物肥反應釜在使用的過程中，無法對肥料進行破碎，導致內部顆粒過大，無法充分地進行降解反應，容易導致生物肥料的生產效率降低，同時，一些反應釜在降解過程中，不能對產生的氣體進行過濾排出，氣體一旦被傳播到空氣里，會污染環境，還會對人的生命安全造成威脅，因此針對上述問題，特提出一種便于破碎的生物肥反應釜。

技術實現思路

1、(1)要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種便于破碎的生物肥反應釜，其具有破碎功能，便于人們對肥料進行破碎，可以充分地進行降解反應，可以提高了生產效率，以及便于人們對降解過程產生的氣體進行過濾排出的特點。

3、(2)技術方案

4、為實現上述目的，本實用新型提供了一種便于破碎的生物肥反應釜，包括反應釜本體，所述反應釜本體頂部固定連接有粉碎盒，所述粉碎盒側面固定連接有傳動盒，所述傳動盒內部側面固定連接有第一電機，所述第一電機輸出端固定連接有第一齒輪，所述粉碎盒內部側面通過軸承轉動連接有兩個滾輪，所述滾輪軸端轉動穿過粉碎盒，并且固定連接有第二齒輪，所述第一齒輪與第二齒輪相互嚙合，所述滾輪表面固定連接有多個粉碎頭，所述粉碎盒底部開設有落斗槽，所述反應釜本體內部固定連接有凸斗，所述凸斗底部固定連接有第二電機，所述第二電機輸出端固定連接有轉軸，所述轉軸表面固定連接有多個攪動桿和多個刮板，所述刮板側面搭接在反應釜本體內部側面，所述反應釜本體表面固定連接有出氣盒。

5、使用本技術方案的一種便于破碎的生物肥反應釜時，通過設置第一電機，人們通過進料管，往粉碎盒內倒入肥料，并通過外部控制器控制第一電機運行，使第一齒輪旋轉，通過兩個第二齒輪，使兩個滾輪旋轉，通過多個粉碎頭，可以對肥料進行破碎，使肥料更加稀化便于進行反應工作，可以增加了肥料的降解反應效果。

6、進一步地，所述出氣盒內部固定連接有活性炭層、酸性物質凈化層和堿性物質凈化層，所述反應釜本體頂部固定連接有進料管。

7、進一步地，所述反應釜本體底部固定連接有出料管，所述出料管表面固定連接有出料閥。

8、進一步地，所述出料管底部固定連接有第三電機，所述第三電機輸出端轉動穿過出料管，并且固定連接有絞龍。

9、進一步地，所述反應釜本體內部開設有加熱槽，所述加熱槽內部固定連接有加熱管，所述加熱管內部側面固定連接有聚熱墊。

10、進一步地，所述反應釜本體底部固定連接有三個支撐桿。

11、(3)有益效果

12、綜上所述，本實用新型具有以下有益效果：

13、1、該一種便于破碎的生物肥反應釜，通過設置第一電機，人們通過進料管，往粉碎盒內倒入肥料，并通過外部控制器控制第一電機運行，使第一齒輪旋轉，通過兩個第二齒輪，使兩個滾輪旋轉，通過多個粉碎頭，可以對肥料進行破碎，使肥料更加稀化便于進行反應工作，可以增加了肥料的降解反應效果；

14、2、該一種便于破碎的生物肥反應釜，通過設置出氣盒，在出氣盒內活性炭層、酸性物質凈化層和堿性物質凈化層的作用下，可以對降解過程中產生的氣體進行過濾排出，實現凈化氣體的作用，避免氣體中攜帶有害物質造成空氣污染，可以提高裝置使用安全性；

15、3、該一種便于破碎的生物肥反應釜，通過設置加熱槽、加熱管和聚熱墊，加熱管運行，通過聚熱墊，可以對反應釜本體進行加熱保溫，可以保證了反應釜本體內部的溫度，使肥料處于適宜的溫度，可以提高降解效果。

技術特征：

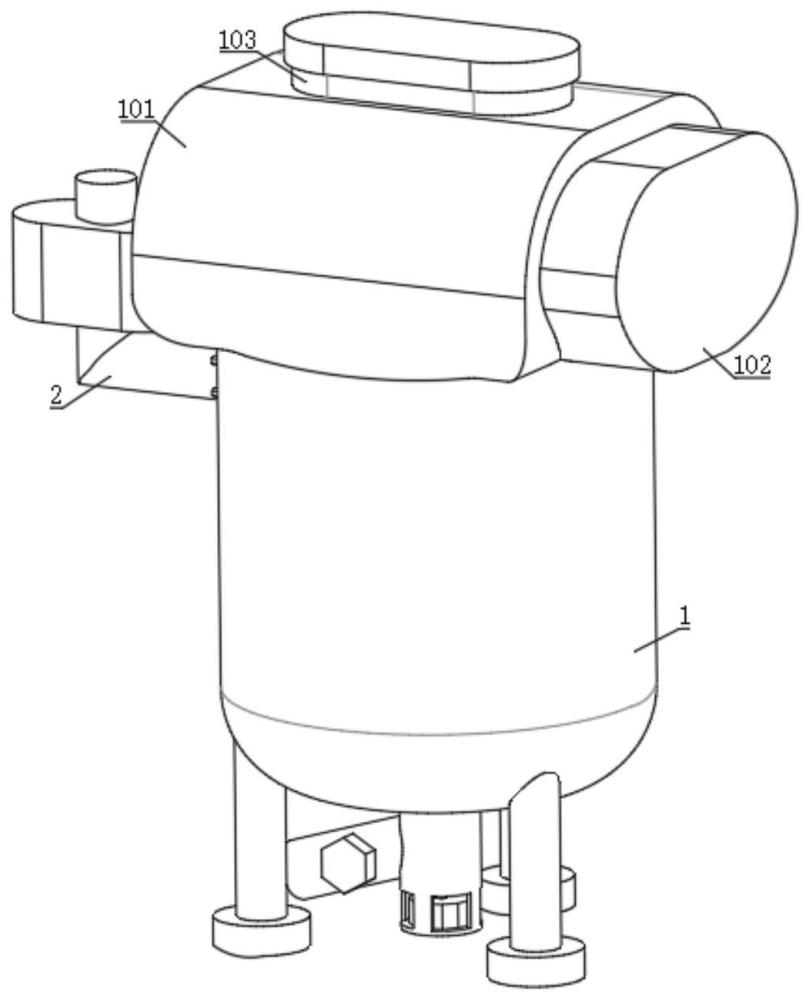

1.一種便于破碎的生物肥反應釜，包括反應釜本體(1)，其特征在于：所述反應釜本體(1)頂部固定連接有粉碎盒(101)，所述粉碎盒(101)側面固定連接有傳動盒(102)，所述傳動盒(102)內部側面固定連接有第一電機(104)，所述第一電機(104)輸出端固定連接有第一齒輪(105)，所述粉碎盒(101)內部側面通過軸承轉動連接有兩個滾輪(106)，所述滾輪(106)軸端轉動穿過粉碎盒(101)，并且固定連接有第二齒輪(107)，所述第一齒輪(105)與第二齒輪(107)相互嚙合，所述滾輪(106)表面固定連接有多個粉碎頭(108)，所述粉碎盒(101)底部開設有落斗槽(109)，所述反應釜本體(1)內部固定連接有凸斗(1010)，所述凸斗(1010)底部固定連接有第二電機(1011)，所述第二電機(1011)輸出端固定連接有轉軸(1012)，所述轉軸(1012)表面固定連接有多個攪動桿(1013)和多個刮板(1014)，所述刮板(1014)側面搭接在反應釜本體(1)內部側面，所述反應釜本體(1)表面固定連接有出氣盒(2)。

2.根據權利要求1所述的一種便于破碎的生物肥反應釜，其特征在于：所述出氣盒(2)內部固定連接有活性炭層(201)、酸性物質凈化層(202)和堿性物質凈化層(203)，所述反應釜本體(1)頂部固定連接有進料管(103)。

3.根據權利要求1所述的一種便于破碎的生物肥反應釜，其特征在于：所述反應釜本體(1)底部固定連接有出料管(1019)，所述出料管(1019)表面固定連接有出料閥(1020)。

4.根據權利要求3所述的一種便于破碎的生物肥反應釜，其特征在于：所述出料管(1019)底部固定連接有第三電機(1021)，所述第三電機(1021)輸出端轉動穿過出料管(1019)，并且固定連接有絞龍(1022)。

5.根據權利要求1所述的一種便于破碎的生物肥反應釜，其特征在于：所述反應釜本體(1)內部開設有加熱槽(1015)，所述加熱槽(1015)內部固定連接有加熱管(1016)，所述加熱管(1016)內部側面固定連接有聚熱墊(1017)。

6.根據權利要求1所述的一種便于破碎的生物肥反應釜，其特征在于：所述反應釜本體(1)底部固定連接有三個支撐桿(1018)。

技術總結
本技術公開了一種便于破碎的生物肥反應釜，屬于反應釜技術領域，其中，包括反應釜本體，所述反應釜本體頂部固定連接有粉碎盒，所述粉碎盒側面固定連接有傳動盒，所述傳動盒內部側面固定連接有第一電機，所述第一電機輸出端固定連接有第一齒輪，所述粉碎盒內部側面通過軸承轉動連接有兩個滾輪，所述滾輪軸端轉動穿過粉碎盒；其有益效果是，通過設置第一電機，人們通過進料管，往粉碎盒內倒入肥料，并通過外部控制器控制第一電機運行，使第一齒輪旋轉，通過兩個第二齒輪，使兩個滾輪旋轉，通過多個粉碎頭，可以對肥料進行破碎，使肥料更加稀化便于進行反應工作，可以增加了肥料的降解反應效果。

技術研發人員：王飛,王佳,張莉,王文彥
受保護的技術使用者：葫蘆島市載大瀛嘉化工有限公司
技術研發日：20240228
技術公布日：2025/4/28
