本技術涉及酵素橙種植設備，具體為一種酵素橙種植用肥料制備裝置。

背景技術：

1、酵素肥料是酵素橙種植中的一種特色肥料，酵素肥料通過發酵等工藝制備而成，富含酵素和多種營養物質，可以促進植物對養分的吸收和利用。酵素肥料的研發與應用，不僅可以提高酵素橙的產量和品質，還有助于減少化肥的使用量，降低環境污染。

2、目前市場上大部分種酵素橙植用肥料制備裝置在發酵時原料較為完整，導致發酵過程中的部分原料未能完全發酵，降低了發酵產物的質量，不方便人們使用。

技術實現思路

1、本實用新型的目的在于提供一種酵素橙種植用肥料制備裝置，以解決上述背景技術中提出原料較為完整導致發酵過程中的部分原料未能完全發酵的問題。為實現上述目的，本實用新型提供如下技術方案：一種酵素橙種植用肥料制備裝置，包括基座，所述基座靠近背面一側的頂部與發酵件的底部固定連接，所述發酵件的內壁與攪拌件的外壁轉動連接，所述攪拌件由電機、主轉軸、限位環、固定塊、主轉動塊、第一限位柱、連接板、第一限位塊、第二限位柱、第二限位塊、次轉動塊、固定環、次轉軸和攪拌棒組成，且電機的輸出端與主轉軸的底端固定連接，所述主轉軸的外壁與限位環的內壁轉動連接，且限位環的一側與固定塊的一側固定連接，所述主轉軸的頂端與主轉動塊的底部固定連接，且主轉動塊的內壁與第一限位柱靠近底部一側的外壁固定連接，所述第一限位柱靠近頂部一側的外壁與連接板一側的內壁轉動連接，且連接板另一側的內壁與第二限位柱靠近頂部一側的外壁轉動連接，所述第一限位柱的頂部與第一限位塊的底部固定連接，且第二限位柱的頂部與第二限位塊的底部固定連接，所述第二限位柱靠近底部一側的外壁與次轉動塊的內壁固定連接，且次轉動塊的底部與固定環的頂部活動抵接，所述固定環的內壁與次轉軸靠近頂端的外壁轉動連接，且次轉動塊的底部與次轉軸的頂部固定連接，所述次轉軸的底部與攪拌棒的頂部固定連接，所述攪拌件的底部與基座的頂部固定連接。

2、所述基座靠近攪拌件一側的頂部與碾壓件的底部固定連接，所述碾壓件包括支撐板、橫板、三個第一穿繩環、第二穿繩環和碾壓塊，且支撐板的頂部與橫板靠近一側的底部固定連接，所述橫板遠離支撐板一側的底部與三個第一穿繩環的頂部固定連接，且第二穿繩環上設有繩體，所述繩體貫穿第一穿繩環與碾壓塊的頂部固定連接，且第二穿繩環的底部與第一限位塊的頂部固定連接，所述發酵件的內底壁與過濾存儲件的頂端固定連接，所述過濾存儲件的底部與基座的頂部固定連接。

3、優選的，所述基座由底板、四個支撐柱和上層板組成，且底板的頂部通過螺栓分別與四個支撐柱的底部固定連接，四個所述支撐柱的頂部均通過螺栓與上層板的底部固定連接。

4、優選的，所述發酵件包括兩個加強塊、支撐塊、三個原料桶、輸送管、三個控制閥門和發酵桶，且兩個加強塊的頂部與支撐塊的內頂壁固定連接，所述支撐塊的頂部分別與三個原料桶的底部固定連接，且三個原料桶的內底壁分別與輸送管的三個頂端固定連接，所述輸送管三個頂端的內壁分別與三個控制閥門的外壁固定連接，且輸送管的底端與發酵桶的內側壁固定連接，兩個所述加強塊和支撐塊的底部均與上層板靠近背面一側的頂部固定連接。

5、優選的，所述電機和固定塊的底部均與上層板的頂部固定連接，所述次轉軸遠離固定環一側的外壁與發酵桶的內壁轉動連接。

6、優選的，所述支撐板的底部與上層板靠近電機一側的頂部固定連接。

7、優選的，所述過濾存儲件由存儲桶、出料管、過濾桶、過濾塊、進料管和電磁閥組成，且存儲桶的內頂壁與出料管的底端固定連接，所述出料管的頂端與過濾桶的內底壁固定連接，且過濾桶的內側壁與過濾塊的外側壁活動抵接，所述過濾桶的內頂壁與進料管的底端固定連接，且進料管的內壁與電磁閥的外壁固定連接，所述進料管的頂端與發酵桶的內底壁固定連接，且存儲桶的底部與底板的頂部固定連接。

8、與現有技術相比，本實用新型的有益效果：

9、本實用新型中，通過電機帶動主轉軸旋轉，主轉動塊跟隨主轉軸共同旋轉，限位環用于限制主轉軸，防止其旋轉時產生的晃動，主轉動塊旋轉帶動第一限位柱做圓周運動，第一限位柱再而通過連接板帶動第二限位柱做圓周運動，第二限位柱帶動次轉動塊進行旋轉，進而帶動次轉軸和攪拌棒旋轉，攪拌棒在發酵桶內旋轉，將原料和酵素進行混合和攪拌，促進發酵反應的進行，第一限位塊和第二限位塊確保第一限位柱和第二限位柱在旋轉過程中不會脫離連接，保證攪拌過程的連續性和穩定性，電機啟動后，第一限位塊會跟隨第一限位柱做圓周運動，使繩體帶動碾壓塊上下做往復運動，碾壓塊會不斷碾壓原料，使其顆粒細化，通過電機可以在碾壓輸送的原料同時攪拌發酵桶內需要發酵的原料，方便人們使用。

10、本實用新型中，將發酵所需的原料放入原料桶中，原料桶設有三個，可放置多種原料，打開控制閥門，電機啟動后被碾碎的原料通過輸送管被輸送到發酵桶中混合并進行發酵，可以根據需要調整控制閥門來控制原料的流量，打開電磁閥后，在發酵桶發酵完成后的肥料通過進料管進入到過濾桶中，經由過濾塊過濾后從出料管進入到存儲桶中收集，過濾塊可更換清洗，延長了設備的使用壽命。

技術特征：

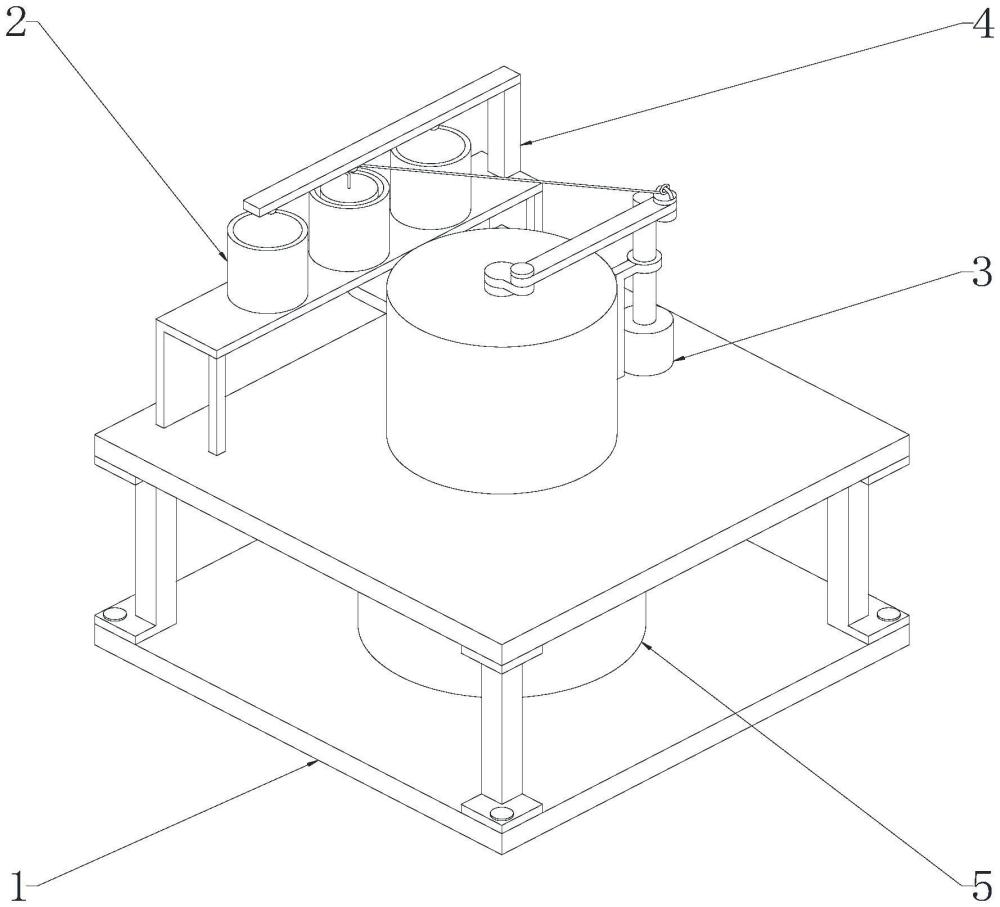

1.一種酵素橙種植用肥料制備裝置，包括基座(1)，其特征在于：所述基座(1)靠近背面一側的頂部與發酵件(2)的底部固定連接，所述發酵件(2)的內壁與攪拌件(3)的外壁轉動連接，所述攪拌件(3)由電機(301)、主轉軸(302)、限位環(303)、固定塊(304)、主轉動塊(305)、第一限位柱(306)、連接板(307)、第一限位塊(308)、第二限位柱(309)、第二限位塊(310)、次轉動塊(311)、固定環(312)、次轉軸(313)和攪拌棒(314)組成，且電機(301)的輸出端與主轉軸(302)的底端固定連接，所述主轉軸(302)的外壁與限位環(303)的內壁轉動連接，且限位環(303)的一側與固定塊(304)的一側固定連接，所述主轉軸(302)的頂端與主轉動塊(305)的底部固定連接，且主轉動塊(305)的內壁與第一限位柱(306)靠近底部一側的外壁固定連接，所述第一限位柱(306)靠近頂部一側的外壁與連接板(307)一側的內壁轉動連接，且連接板(307)另一側的內壁與第二限位柱(309)靠近頂部一側的外壁轉動連接，所述第一限位柱(306)的頂部與第一限位塊(308)的底部固定連接，且第二限位柱(309)的頂部與第二限位塊(310)的底部固定連接，所述第二限位柱(309)靠近底部一側的外壁與次轉動塊(311)的內壁固定連接，且次轉動塊(311)的底部與固定環(312)的頂部活動抵接，所述固定環(312)的內壁與次轉軸(313)靠近頂端的外壁轉動連接，且次轉動塊(311)的底部與次轉軸(313)的頂部固定連接，所述次轉軸(313)的底部與攪拌棒(314)的頂部固定連接，所述攪拌件(3)的底部與基座(1)的頂部固定連接；

2.根據權利要求1所述的一種酵素橙種植用肥料制備裝置，其特征在于：所述基座(1)由底板(101)、四個支撐柱(102)和上層板(103)組成，且底板(101)的頂部通過螺栓分別與四個支撐柱(102)的底部固定連接，四個所述支撐柱(102)的頂部均通過螺栓與上層板(103)的底部固定連接。

3.根據權利要求2所述的一種酵素橙種植用肥料制備裝置，其特征在于：所述發酵件(2)包括兩個加強塊(201)、支撐塊(202)、三個原料桶(203)、輸送管(204)、三個控制閥門(205)和發酵桶(206)，且兩個加強塊(201)的頂部與支撐塊(202)的內頂壁固定連接，所述支撐塊(202)的頂部分別與三個原料桶(203)的底部固定連接，且三個原料桶(203)的內底壁分別與輸送管(204)的三個頂端固定連接，所述輸送管(204)三個頂端的內壁分別與三個控制閥門(205)的外壁固定連接，且輸送管(204)的底端與發酵桶(206)的內側壁固定連接，兩個所述加強塊(201)和支撐塊(202)的底部均與上層板(103)靠近背面一側的頂部固定連接。

4.根據權利要求3所述的一種酵素橙種植用肥料制備裝置，其特征在于：所述電機(301)和固定塊(304)的底部均與上層板(103)的頂部固定連接，且次轉軸(313)遠離固定環(312)一側的外壁與發酵桶(206)的內壁轉動連接。

5.根據權利要求4所述的一種酵素橙種植用肥料制備裝置，其特征在于：所述支撐板(401)的底部與上層板(103)靠近電機(301)一側的頂部固定連接。

6.根據權利要求3所述的一種酵素橙種植用肥料制備裝置，其特征在于：所述過濾存儲件(5)由存儲桶(501)、出料管(502)、過濾桶(503)、過濾塊(504)、進料管(505)和電磁閥(506)組成，且存儲桶(501)的內頂壁與出料管(502)的底端固定連接，所述出料管(502)的頂端與過濾桶(503)的內底壁固定連接，且過濾桶(503)的內側壁與過濾塊(504)的外側壁活動抵接，所述過濾桶(503)的內頂壁與進料管(505)的底端固定連接，且進料管(505)的內壁與電磁閥(506)的外壁固定連接，所述進料管(505)的頂端與發酵桶(206)的內底壁固定連接，且存儲桶(501)的底部與底板(101)的頂部固定連接。

技術總結
本技術涉及酵素橙種植設備技術領域，具體為一種酵素橙種植用肥料制備裝置，包括基座，所述基座靠近背面一側的頂部與發酵件的底部固定連接，所述發酵件的內壁與攪拌件的外壁轉動連接，所述攪拌件的底部與基座的頂部固定連接，通過電機帶動主轉軸旋轉，主轉動塊跟隨主轉軸共同旋轉，第一限位柱通過連接板帶動第二限位柱做圓周運動，進而帶動攪拌棒旋轉，攪拌棒在發酵桶內旋轉，將原料和酵素進行混合和攪拌，促進發酵反應的進行，同時第一限位塊會跟隨第一限位柱做圓周運動，使繩體帶動碾壓塊上下做往復運動，碾壓塊會不斷碾壓原料，使其顆粒細化，通過電機可以在碾壓輸送的原料同時攪拌發酵桶內需要發酵的原料，方便人們使用。

技術研發人員：劉江梅,左圣華,譚燕和
受保護的技術使用者：江西博鑫農業有限公司
技術研發日：20240415
技術公布日：2025/4/28
