本發明涉及樣品顆粒分散領域，具體地涉及樣品顆粒分散系統、方法及激光粒度儀設備。

背景技術：

1、目前全球化合物的產能和需求量不斷增加，在大量生產的同時，對化合物的性能要求也越來越高。對于一些高分子化合物來說，粒度分布是一項重要的參考指標。目前多采用激光粒度儀對樣品顆粒進行粒度分析，為了獲取更準確的粒度數據，通常情況下需要對樣品顆粒進行分散。

2、然而，大部分的激光粒度分析設備通常采用人工操作，缺少自動化分散系統，測試繁瑣且時間長，同時并不會考慮分散劑的處理和回收問題，造成分散劑的浪費。

技術實現思路

1、本發明的目的是提供一種樣品顆粒分散系統、方法及激光粒度儀設備，用于解決樣品顆粒分散系統中分散劑的處理和回收問題。

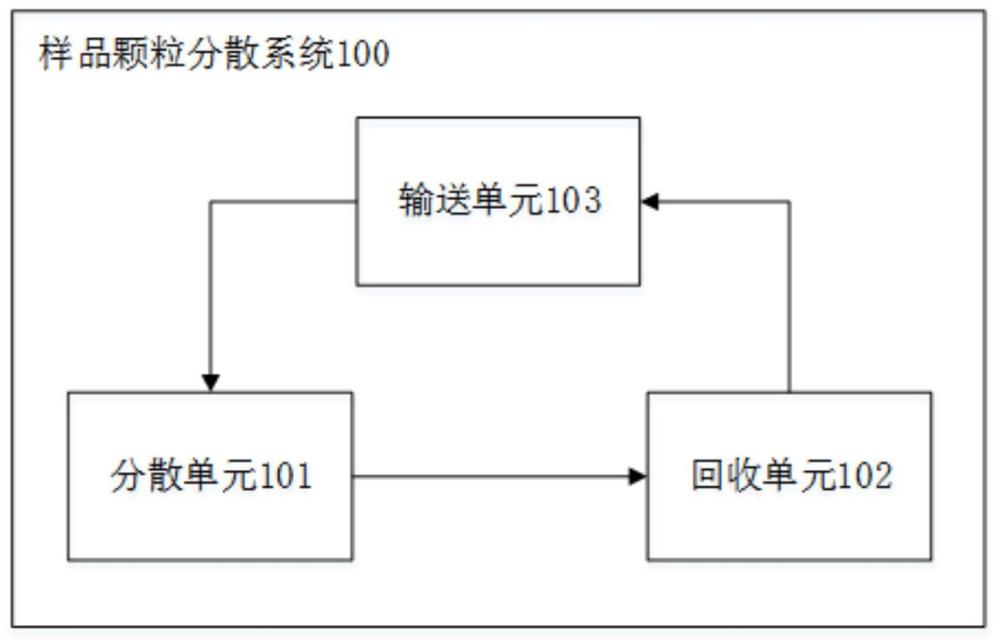

2、為了實現上述目的，本發明提供了一種樣品顆粒分散系統，包括分散單元、回收單元以及輸送單元，其中，分散單元用于對樣品顆粒進行分散，得到樣品顆粒與分散劑的混合液，樣品顆粒為進行粒度分析的固體顆粒，分散劑為使樣品顆粒分散的有機溶劑；回收單元與分散單元相連接，回收單元用于對混合液進行過濾，得到分散劑的回收液；輸送單元分別與分散單元和回收單元相連接，輸送單元用于將分散劑的回收液一次或多次輸送至分散單元。

3、在一些實施例中，分散單元和回收單元之間設有第一開關閥，第一開關閥開啟時用于控制混合液的流出。

4、在一些實施例中，分散單元包括分散杯和分散器，其中，分散杯，用于容納樣品顆粒與分散劑；分散器，用于分散樣品顆粒，得到混合液。

5、在一些實施例中，分散單元還包括手套箱，分散杯置于手套箱的內部，手套箱用于保持分散杯的操作環境為封閉狀態。

6、在一些實施例中，回收單元包括過濾模塊和存儲模塊，其中，過濾模塊，用于過濾混合液，以得到分散劑的回收液；存儲模塊，用于存儲分散劑的回收液。

7、在一些實施例中，存儲模塊包括儲液罐和真空泵，其中，儲液罐用于存儲分散劑和分散劑的回收液，儲液罐設有補液口，補液口用于當儲液罐中的儲液容量低于預設儲液容量閾值時，補加分散劑；真空泵用于抽取儲液罐中的空氣以形成真空環境。

8、在一些實施例中，系統還包括控制單元，輸送模塊包括蠕動泵，控制單元用于通過調整蠕動泵的管線截面面積、流速以及單次輸送時間，控制輸送定量的分散劑。

9、第二方面，本發明還提供了一種樣品顆粒分散方法，方法包括：將樣品顆粒和分散劑混合，得到樣品顆粒與分散劑的混合液；對混合液進行過濾，得到分散劑的回收液；將分散劑的回收液用于制備混合液。

10、第三方面，本發明還提供了一種激光粒度儀設備，該激光粒度儀設備包括激光粒度儀和上述的樣品顆粒分散系統，激光粒度儀用于對樣品顆粒與分散劑的混合液進行檢測。

11、在一些實施例中，樣品顆粒為聚烯烴催化劑。

12、本發明的有益效果為：通過上述技術方案，可以實現分散劑的回收利用，降低了分散劑的消耗和廢液處理成本，同時保證了激光粒度儀分析結果的準確度。

13、本發明實施例的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種樣品顆粒分散系統，其特征在于，所述系統包括分散單元、回收單元以及輸送單元，其中，

2.根據權利要求1所述的系統，其特征在于，所述分散單元和所述回收單元之間設有第一開關閥，所述第一開關閥開啟時用于控制所述混合液的流出。

3.根據權利要求1所述的系統，其特征在于，所述分散單元包括分散杯和分散器，其中，

4.根據權利要求3所述的系統，其特征在于，所述分散單元還包括手套箱，所述分散杯置于所述手套箱的內部，所述手套箱用于保持所述分散杯的操作環境為封閉狀態。

5.根據權利要求1所述的系統，其特征在于，所述回收單元包括過濾模塊和存儲模塊，其中，

6.根據權利要求5所述的系統，其特征在于，所述存儲模塊包括儲液罐和真空泵，其中，

7.根據權利要求1所述的系統，其特征在于，所述系統還包括控制單元，所述輸送模塊包括蠕動泵，所述控制單元用于通過調整所述蠕動泵的管線截面面積、流速以及單次輸送時間，控制輸送定量的所述分散劑。

8.一種樣品顆粒分散方法，其特征在于，所述方法包括：

9.一種激光粒度儀設備，其特征在于，該激光粒度儀設備包括激光粒度儀和權利要求1-7中任意一項所述的樣品顆粒分散系統，所述激光粒度儀用于對所述樣品顆粒與分散劑的混合液進行檢測。

10.根據權利要求9所述的激光粒度儀設備，其特征在于，所述樣品顆粒為聚烯烴催化劑。

技術總結
本發明提供了一種樣品顆粒分散系統、方法及激光粒度儀設備，屬于樣品顆粒分散領域。樣品顆粒分散系統系統包括分散單元、回收單元以及輸送單元，其中，分散單元用于對樣品顆粒進行分散，得到樣品顆粒與分散劑的混合液，樣品顆粒為進行粒度分析的固體顆粒，分散劑為使樣品顆粒分散的有機溶劑；回收單元與分散單元相連接，回收單元用于對混合液進行過濾，得到分散劑的回收液；輸送單元分別與分散單元和回收單元相連接，輸送單元用于將分散劑的回收液一次或多次輸送至分散單元。通過上述技術方案，可以實現分散劑的回收利用，降低了分散劑的消耗和廢液處理成本，同時保證了激光粒度儀分析結果的準確度。

技術研發人員：常震宇,沈涵雅,張欣,陳雅楠
受保護的技術使用者：中國石油化工股份有限公司
技術研發日：
技術公布日：2025/4/28
