本技術涉及玻璃打標切割，具體為用于玻璃打標切割的一體化操作臺。

背景技術：

1、玻璃已成為現代日常生活、生產和科學技術領域的重要材料。玻璃制品廣泛用于建筑、日用、醫療、化學、家居、電子等領域，與我們的生活息息相關，隨著科學技術的不斷發展，在玻璃上雕刻已經非常常見。

2、針對于玻璃打標機以及玻璃切割機，功能比較單一，不能做到玻璃打標切割一體化，故而提出用于玻璃打標切割的一體化操作臺。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了用于玻璃打標切割的一體化操作臺，具備切割打標一體化等優點，解決了玻璃打標機以及玻璃切割機，功能比較單一，不能做到玻璃打標切割一體化的問題。

3、(二)技術方案

4、為實現上述切割打標一體化目的，本實用新型提供如下技術方案：

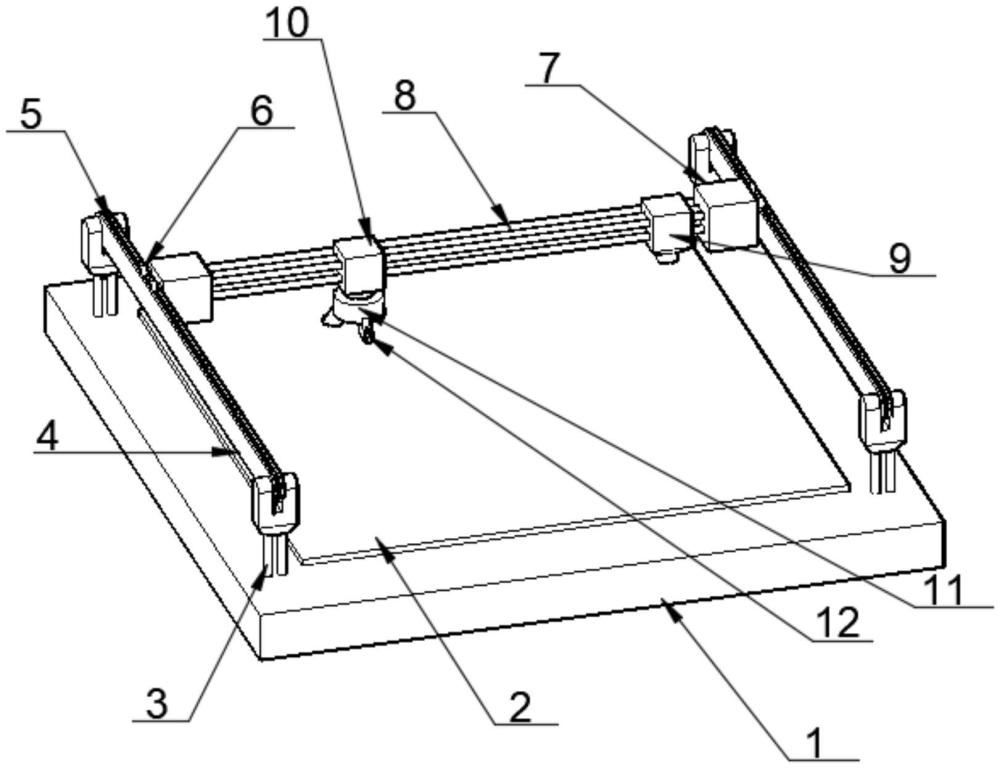

5、用于玻璃打標切割的一體化操作臺，包括底座，所述底座上表面放置有玻璃，所述底座上端固定安裝有四個升降器，左側兩個所述升降器共同固定安裝有一個y軸限位桿，右側兩個所述升降器共同固定安裝有一個y軸限位桿，所述y軸限位桿均套接有履帶，每個所述y軸限位桿都卡接有四個滑輪，左側四個所述滑輪右端固定安裝有共同一個滑塊，右側四個所述滑輪左端固定安裝有共同一個滑塊，兩個所述滑塊之間固定安裝有四個x軸限位桿，四個所述限位桿上共同套接有紫外激光發射器和切割塊，所述切割塊下端轉動連接有刀具盤，所述刀具盤下端固定安裝有三個不同型號的切割刀。

6、作為本實用新型的一種優選技術方案，所述底座為正方體，且底座內部安裝有電機一。

7、作為本實用新型的一種優選技術方案，所述升降器分別固定安裝在底座的四個邊角處，所述升降器下端為圓柱結構，上端為u形結構。

8、作為本實用新型的一種優選技術方案，所述y軸限位桿內部有多組齒輪，以及連接有電機二，來共同帶動套接在其外表的履帶，所述y軸限位桿為長條形結構，且兩側大中部小。

9、作為本實用新型的一種優選技術方案，左側上端兩個所述滑輪卡接在y軸限位桿上端，左側下端兩個所述滑輪卡接在y軸限位桿下端，右側滑輪分布與左側滑輪分布關于底座中心左右對稱。

10、作為本實用新型的一種優選技術方案，所述滑輪由可轉動的輪子與小圓桿組成，輪子與小圓桿之間為轉動關系，所述紫外激光發射器與切割塊均開設有大小相同分布一致的左右方向通孔，所述紫外激光發射器與切割塊內部均固定安裝有伺服電機。

11、作為本實用新型的一種優選技術方案，所述刀具盤與切割塊內部固定安裝有壓力感應器，所述切割刀底端表面與玻璃上表面平行，所述切割刀由固定架和切割輪組成，不同型號的所述切割刀其切割輪大小和厚度不一致。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了用于玻璃打標切割的一體化操作臺，具備以下有益效果：

14、該用于玻璃打標切割的一體化操作臺，通過設置y軸限位桿與x軸限位桿和升降器來控制切割刀與紫外激光發射器的空間運動。

15、該用于玻璃打標切割的一體化操作臺，通過將切割刀與紫外激光發射器設置在同一根桿上，使得該機械實現切割打標一體化，方便使用者使用。

技術特征：

1.用于玻璃打標切割的一體化操作臺，包括底座，其特征在于：所述底座上表面放置有玻璃，所述底座上端固定安裝有四個升降器，左側兩個所述升降器共同固定安裝有一個y軸限位桿，右側兩個所述升降器共同固定安裝有一個y軸限位桿，所述y軸限位桿均套接有履帶，每個所述y軸限位桿都卡接有四個滑輪，左側四個所述滑輪右端固定安裝有共同一個滑塊，右側四個所述滑輪左端固定安裝有共同一個滑塊，兩個所述滑塊之間固定安裝有四個x軸限位桿，四個所述限位桿上共同套接有紫外激光發射器和切割塊，所述切割塊下端轉動連接有刀具盤，所述刀具盤下端固定安裝有三個不同型號的切割刀。

2.根據權利要求1所述的用于玻璃打標切割的一體化操作臺，其特征在于：所述底座為正方體，且底座內部安裝有電機一。

3.根據權利要求1所述的用于玻璃打標切割的一體化操作臺，其特征在于：所述升降器分別固定安裝在底座的四個邊角處，所述升降器下端為圓柱結構，上端為u形結構。

4.根據權利要求1所述的用于玻璃打標切割的一體化操作臺，其特征在于：所述y軸限位桿內部有多組齒輪，以及連接有電機二，來共同帶動套接在其外表的履帶，所述y軸限位桿為長條形結構，且兩側大中部小。

5.根據權利要求1所述的用于玻璃打標切割的一體化操作臺，其特征在于：左側上端兩個所述滑輪卡接在y軸限位桿上端，左側下端兩個所述滑輪卡接在y軸限位桿下端，右側滑輪分布與左側滑輪分布關于底座中心左右對稱。

6.根據權利要求1所述的用于玻璃打標切割的一體化操作臺，其特征在于：所述滑輪由可轉動的輪子與小圓桿組成，輪子與小圓桿之間為轉動關系，所述紫外激光發射器與切割塊均開設有大小相同分布一致的左右方向通孔，所述紫外激光發射器與切割塊內部均固定安裝有伺服電機。

7.根據權利要求1所述的用于玻璃打標切割的一體化操作臺，其特征在于：所述刀具盤與切割塊內部固定安裝有壓力感應器，所述切割刀底端表面與玻璃上表面平行，所述切割刀由固定架和切割輪組成，不同型號的所述切割刀其切割輪大小和厚度不一致。

技術總結
本技術涉及玻璃打標切割技術領域，且公開了用于玻璃打標切割的一體化操作臺，包括底座，底座上表面放置有玻璃，底座上端固定安裝有四個升降器，左側兩個升降器共同固定安裝有一個Y軸限位桿，右側兩個升降器共同固定安裝有一個Y軸限位桿，Y軸限位桿均套接有履帶，每個Y軸限位桿都卡接有四個滑輪，左側四個滑輪右端固定安裝有共同一個滑塊，右側四個滑輪左端固定安裝有共同一個滑塊，兩個滑塊之間固定安裝有四個X軸限位桿，四個限位桿上共同套接有紫外激光發射器和切割塊，切割塊下端轉動連接有刀具盤。通過X與Y軸的限位桿以及升降器來控制打標與切割裝置在三維方向上的運動，實現多圖形打標與切割一體化的操作平臺。

技術研發人員：張才高
受保護的技術使用者：瀘州市億豐玻璃制品有限公司
技術研發日：20240603
技術公布日：2025/4/28
