本技術屬于玻璃加工領域，涉及玻璃生產用高效能純氧燃燒器。

背景技術：

1、玻璃是一種非晶無機非金屬材料，主要由多種無機礦物如石英砂、硼砂、硼酸、重晶石、碳酸鋇、石灰石、長石、純堿等為主要原料，并加入少量輔助原料制成，它的主要成分是硅酸鹽復鹽，是一種無規則結構的非晶態固體，主要成分為二氧化硅和其他氧化物。

2、例如公開號為：cn220745697u，本實用新型涉及中性硼硅玻璃管技術領域，具體為一種用于中性硼硅玻璃管成形的火焰燃燒器，包括：箱體，箱體的前端滑動連接有防護板，防護板的前端設置有把手，箱體的下方設置有放置箱，放置箱的上方設置有燃燒箱，燃燒箱的上方設置有若干個玻璃管；箱體的上方固定連接有若干個噴口，燃燒箱的內部設置有若干個噴口，燃燒箱的上方開設有若干個放置槽；放置箱的左側開設有墊圈，放置箱的內部設置有放置腔，放置腔的內部設置有燃料；通過設置有放置槽，可以在內部放置玻璃管對玻璃管進行燃燒，并且在裝置外部設置有防護板，可以對內部裝置進行保護，燃燒箱內部固定連接有噴口，可以對玻璃完全進行燃燒，操作簡單方便，危險系數低。

3、現有技術存在以下技術缺陷：上述該設備雖然操作簡單方便，危險系數低，但是上述該設備在進行使用時，燃燒效率較低，無法對其所燃燒的氣體與氧氣進行充分混合，容易造成燃料的浪費。

技術實現思路

1、本實用新型要解決的技術問題是：克服現有技術的不足，提供了玻璃生產用高效能純氧燃燒器，無法對其所燃燒的氣體與氧氣進行充分混合，容易造成燃料的浪費的問題。

2、本實用新型，包括阻燃盒，所述阻燃盒為耐火磚體，所述阻燃盒的右部固定連接有輸送組件，所述輸送組件的右部固定連接有混合組件，所述輸送組件包括連接管，所述連接管的右部與阻燃盒連通，所述連接管的右部固定連接有風機，所述風機的右部固定連接有輸送管，所述輸送管的表面固定連接有電磁閥。

3、所述風機的下部固定連接有支撐座，所述支撐座的前部固定連接有控制器。

4、所述支撐座的左部固定連接有連接板，所述連接板的左部與阻燃盒的右部固定連接

5、所述混合組件包括混合倉，所述混合倉的左部與輸送管連通，所述混合倉上部的前部固定連接有電機，所述電機的輸出軸上固定連接有第一齒輪，所述第一齒輪的前部嚙合連接有第二齒輪，所述第二齒輪的內腔固定連接有轉桿，所述轉桿穿過混合倉的內腔并固定連接有螺紋套，所述螺紋套的內腔螺紋連接有蛇形盤管。

6、所述轉桿和螺紋套均為空心柱，所述混合倉的右部固定連接有管道，所述管道的表面固定連接有連接法蘭a，所述轉桿的上部固定連接有連接法蘭b。

7、所述風機的表面固定連接有限位環，所述限位環的下部與支撐座的上部固定連接。

8、與現有技術相比，本實用新型的有益效果是：該設備在對其玻璃進行燃燒前，可以將其燃燒氣體與氧氣進行充分混合，從而提高燃燒時的充分度，使其提高燃燒的效率，降低燃燒時燃料的浪費。

9、本實用新型。

技術特征：

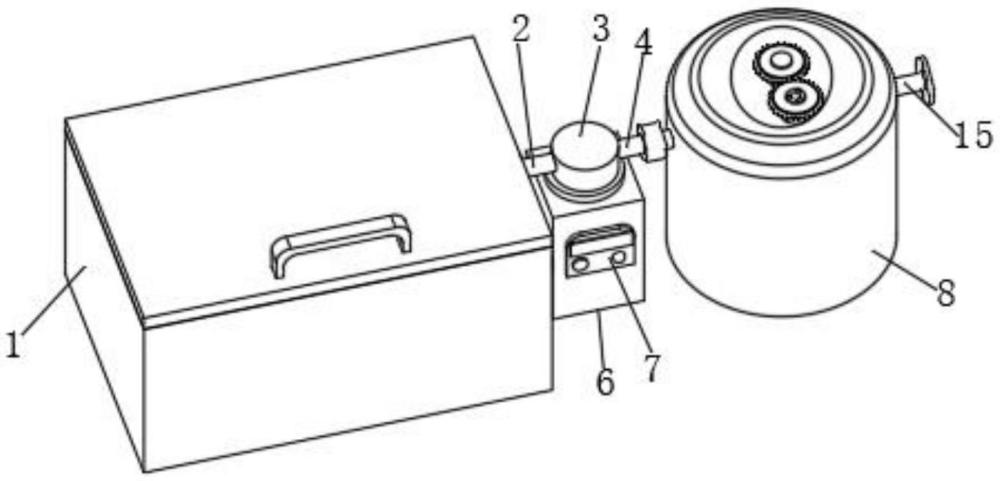

1.玻璃生產用高效能純氧燃燒器，包括阻燃盒(1)，所述阻燃盒(1)為耐火磚體；

2.根據權利要求1所述的玻璃生產用高效能純氧燃燒器，其特征在于：所述風機(3)的下部固定連接有支撐座(6)，所述支撐座(6)的前部固定連接有控制器(7)。

3.根據權利要求2所述的玻璃生產用高效能純氧燃燒器，其特征在于：所述支撐座(6)的左部固定連接有連接板(19)，所述連接板(19)的左部與阻燃盒(1)的右部固定連接。

4.根據權利要求1所述的玻璃生產用高效能純氧燃燒器，其特征在于：所述混合組件包括混合倉(8)，所述混合倉(8)的左部與輸送管(4)連通，所述混合倉(8)上部的前部固定連接有電機(9)，所述電機(9)的輸出軸上固定連接有第一齒輪(10)，所述第一齒輪(10)的前部嚙合連接有第二齒輪(11)，所述第二齒輪(11)的內腔固定連接有轉桿(12)，所述轉桿(12)穿過混合倉(8)的內腔并固定連接有螺紋套(13)，所述螺紋套(13)的內腔螺紋連接有蛇形盤管(14)。

5.根據權利要求4所述的玻璃生產用高效能純氧燃燒器，其特征在于：所述轉桿(12)和螺紋套(13)均為空心柱，所述混合倉(8)的右部固定連接有管道(15)，所述管道(15)的表面固定連接有連接法蘭a(16)，所述轉桿(12)的上部固定連接有連接法蘭b(18)。

6.根據權利要求2所述的玻璃生產用高效能純氧燃燒器，其特征在于：所述風機(3)的表面固定連接有限位環(17)，所述限位環(17)的下部與支撐座(6)的上部固定連接。

技術總結
本技術屬于工業工程項目領域，涉及玻璃生產用高效能純氧燃燒器，玻璃生產用高效能純氧燃燒器，包括阻燃盒，所述阻燃盒為耐火磚體，所述阻燃盒的右部固定連接有輸送組件，所述輸送組件的右部固定連接有混合組件，所述輸送組件包括連接管，所述連接管的右部與阻燃盒連通，所述連接管的右部固定連接有風機，所述風機的右部固定連接有輸送管，所述輸送管的表面固定連接有電磁閥，風機的下部固定連接有支撐座，所述支撐座的前部固定連接有控制器，混合組件包括混合倉，所述混合倉的左部與輸送管連通，該設備在對其玻璃進行燃燒前，可以將其燃燒氣體與氧氣進行充分混合，從而提高燃燒時的充分度，使其提高燃燒的效率，降低燃燒時燃料的浪費。

技術研發人員：馮文軍
受保護的技術使用者：四川蜀旺辰昇新材料有限責任公司
技術研發日：20240711
技術公布日：2025/4/24
