本發(fā)明涉及建筑工程，具體為一種清水混凝土及其制備工藝和施工工藝。

背景技術(shù)：

1、清水混凝土是現(xiàn)有混凝土中的一種特殊混凝土，是指直接利用混凝土一次成型，具有自然質(zhì)感或僅涂刷無色保護涂層，作為飾面效果的混凝土，其以表面整潔、色澤自然、線條符合設計韻律為目標，能滿足各種建筑造型的要求，同時具有極好的裝飾效果。

2、抗壓強度是清水混凝土最為關鍵的力學性能指標之一。對于清水混凝土來說，由于其常作為建筑結(jié)構(gòu)的承重部分直接外露，需要有足夠的抗壓強度來保證建筑在使用過程中的結(jié)構(gòu)安全。

3、基于此，本發(fā)明提供了一種清水混凝土及其制備工藝和施工工藝，以解決上述所提出的技術(shù)問題。

技術(shù)實現(xiàn)思路

1、本發(fā)明的目的在于提供一種清水混凝土及其制備工藝和施工工藝，所制備的清水混凝土具有較好的力學性能，有效地保證了其質(zhì)量及品質(zhì)。

2、為實現(xiàn)上述目的，本發(fā)明提供如下技術(shù)方案：

3、本發(fā)明的第一方面：提供了一種清水混凝土，其由如下重量份原料組成：

4、水泥????100～120份；

5、砂子????150～180份；

6、碎石????200～240份；

7、外加劑??15～30份；

8、摻合料??20～30份；

9、水??????80～150份。

10、本發(fā)明進一步的設置為：所述水泥選用p.042.5普通硅酸鹽水泥。

11、本發(fā)明進一步的設置為：所述砂子選用天然河砂、人工砂中的任意一種。

12、本發(fā)明進一步的設置為：所述砂子的細度模數(shù)＞2.4。

13、本發(fā)明進一步的設置為：所述碎石的粒徑為5～31.5mm，碎石中的含泥量<1％，碎石中針片狀含量≤15％。

14、本發(fā)明進一步的設置為：所述外加劑選用泵送劑、聚羧酸減水劑中的任意一種。

15、本發(fā)明進一步的設置為：所述摻合料選用s95級礦渣粉、粉煤灰中的任意一種或多種。

16、本發(fā)明進一步的設置為：所述水選用自來水、井水中的任意一種。

17、本發(fā)明的第二方面：還提供了上述清水混凝土的制備工藝，包括以下步驟：

18、步驟一、準確稱取水泥、砂子、碎石、外加劑、摻合料及水，備用；

19、步驟二、將水泥、砂子、碎石、外加劑、摻合料及水料投入混料設備中進行混合攪拌，待混合均勻后出料，制備得到清水混凝土。

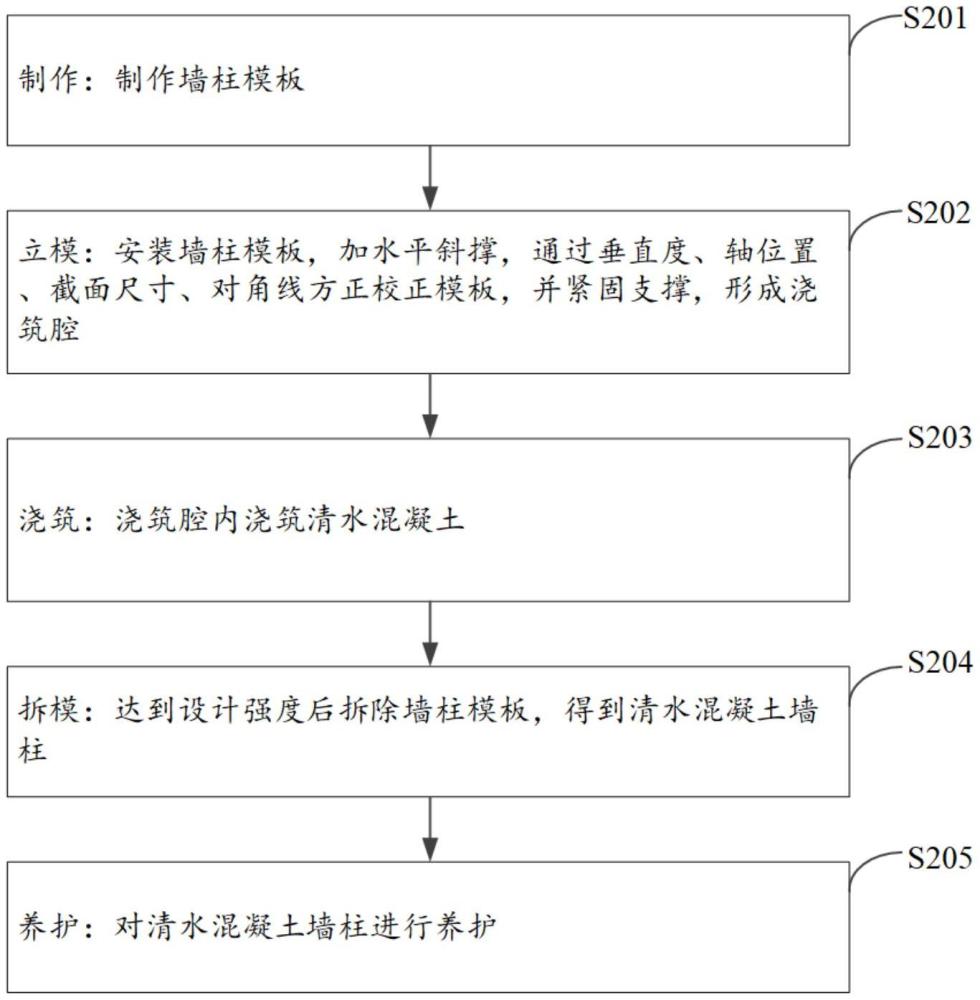

20、本發(fā)明的第三方面：還提供了一種清水混凝土的施工工藝，包括以下步驟：

21、步驟s201，制作：制作墻柱模板；

22、步驟s202，立模：安裝墻柱模板，加水平斜撐，通過垂直度、軸位置、截面尺寸、對角線方正校正模板，并緊固支撐，形成澆筑腔；

23、步驟s203，澆筑：澆筑腔內(nèi)澆筑清水混凝土，其中所述清水混凝土根據(jù)權(quán)利要求1至5任意一項得到；

24、步驟s204，拆模：達到設計強度后拆除墻柱模板，得到清水混凝土墻柱；

25、步驟s205，養(yǎng)護：對清水混凝土墻柱進行養(yǎng)護。

26、本發(fā)明進一步的設置為：所述墻柱模板為方形墻模板、弧形墻模板、方形柱模板或花瓣柱模板。

27、本發(fā)明進一步的設置為：所述步驟s203中，澆筑前先填50㎜厚及與清水混凝土相同成分的水泥砂漿，并在墻柱模板內(nèi)均勻位置插入振動棒；澆筑時分層放料，每次放料高度不超過50cm，振動棒隨放料同時進行振搗而緩慢提升，嚴格控制振搗時間和振搗棒插入下一層混凝土的深度在5～10cm，振搗時間以清水混凝土翻漿不再下沉和表面無氣泡泛起為止。

28、本發(fā)明進一步的設置為：所述步驟s204中，清水混凝土在試件強度達到3mpa時，溫度600-700度，進行拆模。

29、與現(xiàn)有技術(shù)相比，本發(fā)明的有益效果是：

30、本發(fā)明中以水泥、砂子、碎石、外加劑、摻合料以及水等為原料，通過將水泥、砂子、碎石、外加劑、摻合料及水料投入混料設備中進行混合攪拌，待混合均勻后出料，制備得到清水混凝土。本發(fā)明所制備的清水混凝土具有較好的力學性能，有效地保證了其質(zhì)量及品質(zhì)。本發(fā)明所提供的清水混凝土及其制備和施工工藝，具有更廣闊的市場前景，更適宜推廣。

技術(shù)特征：

1.一種清水混凝土，其特征在于，其由如下重量份原料組成：

2.根據(jù)權(quán)利要求1所述的一種清水混凝土，其特征在于，所述水泥選用p.042.5普通硅酸鹽水泥，所述砂子選用天然河砂、人工砂中的任意一種。

3.根據(jù)權(quán)利要求2所述的一種清水混凝土，其特征在于，所述砂子的細度模數(shù)＞2.4，所述碎石的粒徑為5～31.5mm，碎石中的含泥量<1%，碎石中針片狀含量≤15%。

4.根據(jù)權(quán)利要求1所述的一種清水混凝土，其特征在于，所述外加劑選用泵送劑、聚羧酸減水劑中的任意一種。

5.根據(jù)權(quán)利要求1所述的一種清水混凝土，其特征在于，所述摻合料選用s95級礦渣粉、粉煤灰中的任意一種或多種。

6.一種根據(jù)權(quán)利要求1～5中任意一項所述清水混凝土的制備工藝，其特征在于，包括以下步驟：

7.一種清水混凝土的施工工藝，其特征在于，包括以下步驟：

8.根據(jù)權(quán)利要求7所述的一種清水混凝土的施工工藝，其特征在于，所述墻柱模板為方形墻模板、弧形墻模板、方形柱模板或花瓣柱模板。

9.根據(jù)權(quán)利要求7所述的一種清水混凝土的施工工藝，其特征在于，所述步驟s203中，澆筑前先填50㎜厚及與清水混凝土相同成分的水泥砂漿，并在墻柱模板內(nèi)均勻位置插入振動棒；澆筑時分層放料，每次放料高度不超過50cm，振動棒隨放料同時進行振搗而緩慢提升，嚴格控制振搗時間和振搗棒插入下一層混凝土的深度在5～10cm，振搗時間以清水混凝土翻漿不再下沉和表面無氣泡泛起為止。

10.根據(jù)權(quán)利要求7所述的一種清水混凝土的施工工藝，其特征在于，所述步驟s204中，清水混凝土在試件強度達到3mpa時，溫度600-700度，進行拆模。

技術(shù)總結(jié)
本發(fā)明涉及建筑材料技術(shù)領域，具體為一種清水混凝土及其制備工藝；清水混凝土由如下重量份原料組成：水泥100～120份、砂子150～180份、碎石200～240份、外加劑15～30份、摻合料20～30份及水80～150份；其中，水泥選用P.042.5普通硅酸鹽水泥，砂子選用天然河砂、人工砂中的任意一種，砂子的細度模數(shù)＞2.4，碎石的粒徑為5～31.5mm，碎石中的含泥量<1%，碎石中針片狀含量≤15%。本發(fā)明以水泥、砂子、碎石、外加劑、摻合料以及水等為原料，通過將水泥、砂子、碎石、外加劑、摻合料及水料投入混料設備中進行混合攪拌，待混合均勻后出料，制備得到清水混凝土；并提供一種清水混凝土的施工工藝。本發(fā)明所制備的清水混凝土具有較好的力學性能，有效地保證了其質(zhì)量及品質(zhì)。

技術(shù)研發(fā)人員：蔣健進,熊明河,丁冬泉,羅彤,丁鑫,李長春,華旦,喬祥俠
受保護的技術(shù)使用者：浙江奧為建設工程有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
