本發明涉及玻璃，具體說是一種防鳥撞擊隱形圖案玻璃。

背景技術：

1、由于玻璃的透明和反光特性，鳥類往往無法識別出玻璃的存在，從而誤撞玻璃，導致受傷甚至死亡。現有技術中，鳥類友好型玻璃可以有效降低這種碰撞事件的發生，保護鳥類免受傷害，但是該種類性的玻璃，主要通過在基片表面加工一些反光材料構成圖案來起到警示鳥類的作用，其存在的缺陷是該種反光材料往往透明度較低，并且對于人眼可視，通過該種方式制成的玻璃結構不僅會影響到透過率，適用于高透過率需求的建筑的適用性不夠理想，并且會造成整體的觀感效果不佳。

技術實現思路

1、針對現有技術中的問題，本發明提供了一種防鳥撞擊隱形圖案玻璃。本發明解決其技術問題所采用的技術方案是：一種防鳥撞擊隱形圖案玻璃，包括玻璃基板、隱形反紫外水性油墨涂層、光致儲能夜光圖層以及固化涂層，所述隱形反紫外水性油墨涂層、光致儲能夜光圖層以及固化涂層從下至上依次涂覆至所述玻璃基板的表面，所述固化涂層涂覆至所述光致儲能夜光圖層的外表面，用于所述光致儲能夜光圖層層級結構與外部空氣面之間的隔絕，其中，所述固化涂層的朝向室外面，所述玻璃基板的厚度為0.4mm～20mm，所述隱形反紫外水性油墨涂層的厚度為10～50μm，所述光致儲能夜光圖層的厚度為10μm～20μm，所述固化涂層的厚度為5～10μm。

2、優選的，所述隱形反紫外水性油墨涂層包括tio2、成膜物質成分、添加劑以及去離子水。

3、優選的，所述tio2成分占比10％～30％，所述成膜物質成分占比40％～50％，所述添加劑成分占比2％～10％，所述去離子水占比20％～40％。

4、優選的，所述tio2顆粒大小為30～200nm。

5、優選的，所述光致儲能夜光涂層包括光致儲能夜光粉、成膜物質、添加劑以及去離子水。

6、優選的，所述光致儲能夜光涂層中光致儲能夜光粉成分占比為20％～30％，所述成膜物質成分占比為30％～50％，所述添加劑成分占比為2％～10％，所述去離子水占比為30％～50％。

7、優選的，所述固化涂層為透明耐磨涂層，透過率≥90％。

8、與現有技術相比，本發明的有益效果是：本發明通過設置紫外水性油墨涂層以及光致儲能夜光圖層覆蓋至玻璃表面，使玻璃基片通過上述印刷層的設置獲有反射以及散射紫外線的效果，即人眼觀察時玻璃基片保留整體透明無暇的通透性，而鳥類視覺中是是由紫外水性油墨涂層以及光致儲能夜光圖層構成的間隔圖案，避免鳥類因無法識別出玻璃的存在產生撞擊，進而提供一種高透光率和高紫外反射率的玻璃，可在不影響建筑美觀的前提下有效保護鳥類。

技術特征：

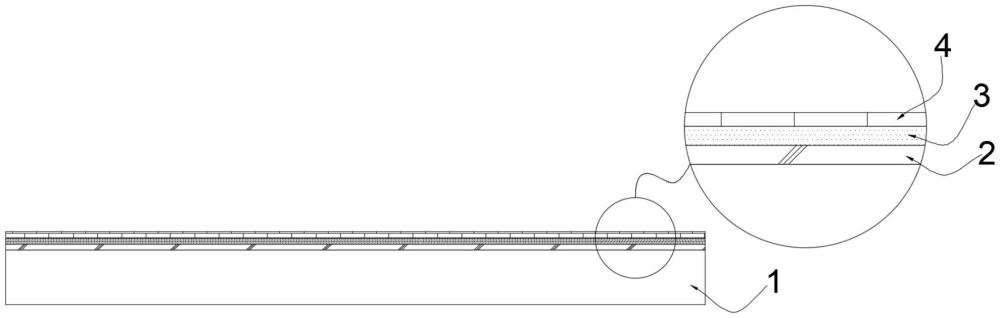

1.一種防鳥撞擊隱形圖案玻璃，其特征在于，包括玻璃基板(1)、隱形反紫外水性油墨涂層(2)、光致儲能夜光圖層(3)以及固化涂層(4)，所述隱形反紫外水性油墨涂層(2)、光致儲能夜光圖層(3)以及固化涂層(4)從下至上依次涂覆至所述玻璃基板(1)的表面，所述固化涂層(4)涂覆至所述光致儲能夜光圖層(3)的外表面，用于所述光致儲能夜光圖層(3)層級結構與外部空氣面之間的隔絕，其中，所述固化涂層(4)的朝向室外面，所述玻璃基板(1)的厚度為0.4mm～20mm，所述隱形反紫外水性油墨涂層(2)的厚度為10～50μm，所述光致儲能夜光圖層(3)的厚度為10μm～20μm，所述固化涂層(4)的厚度為5～10μm。

2.根據權利要求1所述的一種防鳥撞擊隱形圖案玻璃，其特征在于：所述隱形反紫外水性油墨涂層(2)包括tio2、成膜物質成分、添加劑以及去離子水。

3.根據權利要求1所述的一種防鳥撞擊隱形圖案玻璃，其特征在于：所述tio2成分占比10％～30％，所述成膜物質成分占比40％～50％，所述添加劑成分占比2％～10％，所述去離子水占比20％～40％。

4.根據權利要求1所述的一種防鳥撞擊隱形圖案玻璃，其特征在于：所述tio2顆粒大小為30～200nm。

5.根據權利要求1所述的一種防鳥撞擊隱形圖案玻璃，其特征在于：所述光致儲能夜光涂層(3)包括光致儲能夜光粉、成膜物質、添加劑以及去離子水。

6.根據權利要求1所述的一種防鳥撞擊隱形圖案玻璃，其特征在于：所述光致儲能夜光涂層(3)中光致儲能夜光粉成分占比為20％～30％，所述成膜物質成分占比為30％～50％，所述添加劑成分占比為2％～10％，所述去離子水占比為30％～50％。

7.根據權利要求1所述的一種防鳥撞擊隱形圖案玻璃，其特征在于：所述固化涂層(4)為透明耐磨涂層，透過率≥90％。

技術總結
本發明涉及玻璃技術領域，具體公開了一種防鳥撞擊隱形圖案玻璃，包括玻璃基板、隱形反紫外水性油墨涂層、光致儲能夜光圖層以及固化涂層，所述隱形反紫外水性油墨涂層、光致儲能夜光圖層以及固化涂層從下至上依次涂覆至所述玻璃基板的表面；通過設置紫外水性油墨涂層以及光致儲能夜光圖層覆蓋至玻璃表面，使玻璃基片通過上述印刷層的設置獲有反射以及散射紫外線的效果，即人眼觀察時玻璃基片保留整體透明無暇的通透性，而鳥類視覺中是是由紫外水性油墨涂層以及光致儲能夜光圖層構成的間隔圖案，避免鳥類因無法識別出玻璃的存在產生撞擊，進而提供一種高透光率和高紫外反射率的玻璃，可在不影響建筑美觀的前提下有效保護鳥類。

技術研發人員：董清世,袁基卡,許啟民,李闖
受保護的技術使用者：信義玻璃（亳州）有限公司
技術研發日：
技術公布日：2025/4/28
