本發明屬于利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，屬于化工領域。

背景技術：

0、技術背景

1、鍶的利用越來越引起廣泛重視，氫氧化鍶作為一種鍶鹽的基本原料，得到更多應用，而大量的應用中各種生產方式不斷出現。

2、硫化鍶生產氫氧化鍶及副產品硫代硫酸鈉的方法是一個既經濟又合理，簡單易控易操作的生產工藝范疇。目前如何利用硫化鍶（堿土金屬硫化物）溶液產生氫氧化鍶（堿土金屬氫氧化物）及副產品硫代硫酸鈉（堿土金屬硫代硫酸鹽）沒有明確的技術方案，現有的方案中生產工藝繁瑣，燒堿用量，廢水難以有效利用。

技術實現思路

1、針對上述問題，本發明提供一種利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，通過在直接在含鍶黃水進行加工得到氫氧化鍶及副產品硫代硫酸鈉。

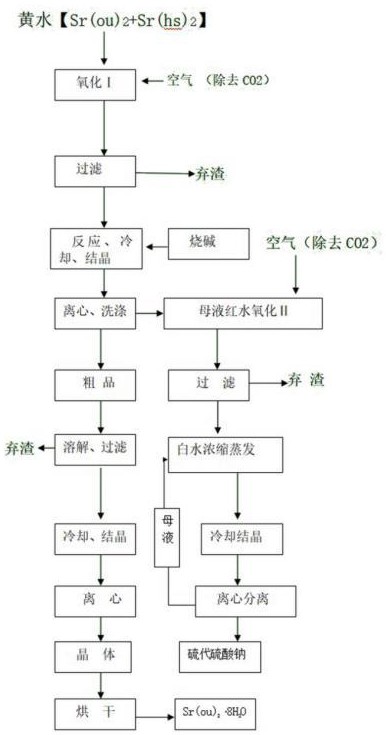

2、為實現上述目的，本發明采用的技術方案是：利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，包括如下步驟，

3、1）將硫化鍶溶液通入除去二氧化碳空氣或氧氣進行氧化反應，進行熱過濾、棄渣，得紅水溶液；

4、2）將步驟1）的紅水溶液加堿反應，冷卻結晶后進行固液分離、并洗滌，得粗品八水氫氧化鍶晶體，母液待用；

5、3）將步驟2）中粗品八水氫氧化鍶晶體進行重結晶，溶液過濾后冷卻結晶，固液進行二次分離得八水氫氧化鍶晶體，烘干得八水氫氧化鍶產品；

6、4）將步驟2）中母液及洗滌液一起混合，然后進行通入除去二氧化碳空氣或氧氣二次氧化反應，終點為紅水完全變白為止，并過濾、棄渣；

7、5）將步驟4）的白水去濃縮，蒸發至48-51be，去冷卻結晶并離心分離，得五水硫代硫酸鈉晶體產品，所得母液加入步驟4）中循環利用。

8、根據所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，步驟1）中硫化鍶溶液中硫化鍶質量濃度為60-240g/l，硫化鍶溶液泵入反應釜a中，溫度控制在50-90攝氏度之間，持續加入除去二氧化碳的空氣進行氧化反應，速率為15m3/分鐘，當v2從39.8112?g/l降至19.9056?g/l，從154.10808?g/l降至77.0540?g/l，二分之一初始左右時，即為氧化反應終點，得到紅水溶液。

9、根據所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，步驟1）中紅水溶液隨即在反應終點進行及時過濾，紅水溶液加入到進入反應釜b中，加堿繼續反應，同時冷卻降溫結晶，至溫度5-10攝氏度左右，靜置0.2-2h,離心固液分離，洗滌得粗品八水氫氧化鍶晶體。

10、根據所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，步驟3）中粗品八水氫氧化鍶晶體重新溶解至90℃后，加絮凝劑聚丙烯酰胺，沉淀過濾后降溫冷卻，結晶至5-10℃左右靜置0.2-2h，進行固液分離后獲得的晶體進行烘干得到產品sr(ou)2·8h2o。

11、根據所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，聚丙烯酰胺規格為陰離子800萬分子量。

12、根據所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，步驟4）中母液加入反應釜c中，向反應釜c持續加入除去二氧化碳的空氣進行二次氧化反應，溶液由紅變白后即為終點。

13、根據所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，將步驟4）中過濾后溶液經過濃縮蒸發至48-52be時，壓濾后冷卻、降溫、結晶，溫度為5-20度左右時離心分離得到晶體產品硫代硫酸鈉。

14、本發明改變了傳統的生產工藝繁瑣缺點，通過在直接得到黃水后進行氧化、加堿、過濾、冷卻、離心、洗滌、得到粗品，經重結晶得到精品。?本工藝的特點是生產過程簡單易行、又降低了燒堿用量，節能能源。

技術特征：

1.一種利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，其特征是，包括如下步驟，

2.根據權利要求1所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，其特征是，步驟1）中硫化鍶溶液中硫化鍶質量濃度為60-240g/l，硫化鍶溶液泵入反應釜a中，溫度控制在50-90攝氏度之間，持續加入除去二氧化碳的空氣進行氧化反應，速率為15m3/分鐘，當v2從39.8112g/l降至19.9056?g/l?-154.1080?g/l降至77.0540?g/l，降至二分之一初始左右時，即為氧化反應終點，得到紅水溶液。

3.根據權利要求1所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，其特征是，步驟1）中紅水溶液隨即在反應終點進行及時過濾，紅水溶液加入到進入反應釜b中，加堿繼續反應，同時冷卻降溫結晶，至溫度5-10攝氏度左右，靜置0.2-2h,離心固液分離，洗滌得粗品八水氫氧化鍶晶體。

4.根據權利要求1所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，其特征是，步驟3）中粗品八水氫氧化鍶晶體重新溶解至90℃后，加絮凝劑聚丙烯酰胺，沉淀過濾后降溫冷卻，結晶至5-10℃左右靜置0.2-2h，進行固液分離后獲得的晶體進行烘干得到產品sr(ou)2·8h2o。

5.根據權利要求4所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，其特征是，聚丙烯酰胺規格為陰離子800萬分子量。

6.根據權利要求4所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，其特征是，步驟4）中母液加入反應釜c中，向反應釜c持續加入除去二氧化碳的空氣進行二次氧化反應，溶液由紅變白后即為終點。

7.根據權利要求4所述的利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，其特征是，將步驟4）中過濾后溶液經過濃縮蒸發至48-52be時，壓濾后冷卻、降溫、結晶，溫度為5-20度左右時離心分離得到晶體產品硫代硫酸鈉。

技術總結
本發明屬于利用硫化鍶溶液生產氫氧化鍶及副產品硫代硫酸鈉的方法，屬于化工領域。本發明采用的技術方案是：將硫化鍶溶液通入除二氧化碳空氣進行氧化反應，熱過濾、棄渣，得紅水溶液；將紅水溶液加堿反應，冷卻結晶固液分離、并洗滌，得粗品八水氫氧化鍶晶體；將粗品八水氫氧化鍶晶體重結晶，溶液過濾后冷卻結晶，固液二次分離得八水氫氧化鍶晶體，烘干得八水氫氧化鍶產品；母液及洗滌液混合，然后進行通入除去二氧化碳空氣或氧氣二次氧化反應，終點為紅水完全變白為止，并過濾、棄渣；將白水去濃縮，蒸發，冷卻結晶離心分離，得五水硫代硫酸鈉晶體。本發明通過黃水后進行氧化、加堿、過濾、冷卻、離心、洗滌、得到粗品，經重結晶得到精品。

技術研發人員：李君詳,李永利
受保護的技術使用者：棗莊市永利化工有限公司
技術研發日：
技術公布日：2025/4/28
