本發明涉及晶體材料生長，具體而言，涉及一種bbo晶體生長裝置及生長方法。

背景技術：

1、低溫相偏硼酸鋇晶體(β-bab?o?晶體，簡稱bbo晶體)具備極寬的透光范圍、較大的相位匹配角、較高的抗光損傷閾值、寬帶的溫度匹配以及優良的光學均勻性等性能，在制備激光器等領域具有優勢。

2、傳統bbo晶體生長多采用頂部籽晶法，熔劑為氧化鈉或氟化鈉。以氧化鈉作熔劑時，溶液中硼氧多面體三維網絡結構致其粘度高，溶質輸運受阻，晶體易出現包裹體和生長紋等缺陷，析晶量少，毛坯偏小，利用率低。用氟化鈉作熔劑雖能增加析晶量、減輕粘度利于溶質輸運及減少缺陷，但因其揮發嚴重致溶液成分偏離，生長不穩定。

技術實現思路

1、本發明的目的在于提供一種bbo晶體生長方法，其能夠保證bbo晶體的穩定生長，提高生長的bbo晶體的良率及光學性能。

2、本發明的實施例是這樣實現的：

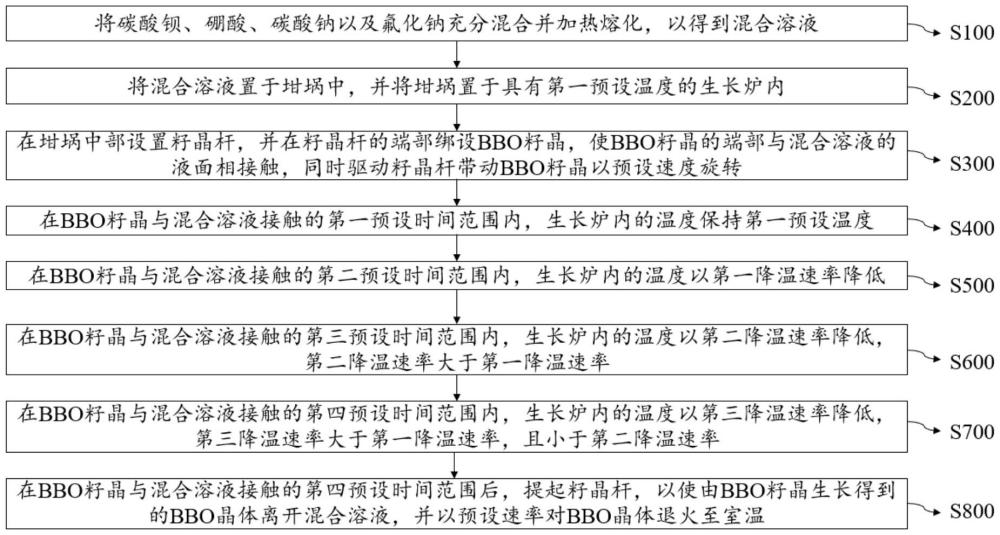

3、本發明的一方面，提供一種bbo晶體生長方法，包括：將碳酸鋇、硼酸、碳酸鈉以及氟化鈉充分混合并加熱熔化，以得到混合溶液；將混合溶液置于坩堝中，并將坩堝置于具有第一預設溫度的生長爐內；在坩堝中部設置籽晶桿，并在籽晶桿的端部綁設bbo籽晶，使bbo籽晶的端部與混合溶液的液面相接觸，同時驅動籽晶桿帶動bbo籽晶以預設速度旋轉；在bbo籽晶與混合溶液接觸的第一預設時間范圍內，生長爐內的溫度保持第一預設溫度；在bbo籽晶與混合溶液接觸的第二預設時間范圍內，生長爐內的溫度以第一降溫速率降低；在bbo籽晶與混合溶液接觸的第三預設時間范圍內，生長爐內的溫度以第二降溫速率降低，第二降溫速率大于第一降溫速率；在bbo籽晶與混合溶液接觸的第四預設時間范圍內，生長爐內的溫度以第三降溫速率降低，第三降溫速率大于第一降溫速率，且小于第二降溫速率；在bbo籽晶與混合溶液接觸的第四預設時間范圍后，提起籽晶桿，以使由bbo籽晶生長得到的bbo晶體離開混合溶液，并以預設速率對bbo晶體退火至室溫。

4、可選地，在將混合溶液置于坩堝中之后，方法還包括：在6小時內將生長爐內的溫度升至1000℃，并保溫2天；在6小時內將生長爐內的溫度由1000℃降溫至915℃。

5、可選地，在坩堝中部設置籽晶桿，并在籽晶桿的端部綁設bbo籽晶，使bbo籽晶的端部與混合溶液的液面相接觸，同時驅動籽晶桿帶動bbo籽晶以預設速度旋轉，包括：驅動籽晶桿帶動bbo籽晶以9轉/分鐘的速度旋轉。

6、可選地，在bbo籽晶與混合溶液接觸的第一預設時間范圍內，生長爐內的溫度保持第一預設溫度，包括：在bbo籽晶與混合溶液接觸0至2天的時間范圍內，生長爐內的溫度保持915℃。

7、可選地，在bbo籽晶與混合溶液接觸的第二預設時間范圍內，生長爐內的溫度以第一降溫速率降低，包括：在bbo籽晶與混合溶液接觸2天至2個月的時間范圍內，生長爐內的溫度以0.1℃/天降低。

8、可選地，在bbo籽晶與混合溶液接觸的第三預設時間范圍內，生長爐內的溫度以第二降溫速率降低，第二降溫速率大于第一降溫速率，包括：在bbo籽晶與混合溶液接觸2個月至5個月的時間范圍內，生長爐內的溫度以1.5℃/天降低。

9、可選地，在bbo籽晶與混合溶液接觸的第四預設時間范圍內，生長爐內的溫度以第三降溫速率降低，第三降溫速率大于第一降溫速率，且小于第二降溫速率，包括；在bbo籽晶與混合溶液接觸5個月至7個月的時間范圍內，生長爐內的溫度以0.6℃/天降低。

10、可選地，在bbo籽晶與混合溶液接觸的第二預設時間范圍內，生長爐內的溫度以第一降溫速率降低，包括：在bbo籽晶與混合溶液接觸2天至1個月的時間范圍內，生長爐內的溫度以0.2℃/天降低。

11、可選地，在bbo籽晶與混合溶液接觸的第三預設時間范圍內，生長爐內的溫度以第二降溫速率降低，第二降溫速率大于第一降溫速率，包括：在bbo籽晶與混合溶液接觸1個月至3個月的時間范圍內，生長爐內的溫度以2℃/天降低。

12、可選地，在bbo籽晶與混合溶液接觸的第四預設時間范圍內，生長爐內的溫度以第三降溫速率降低，第三降溫速率大于第一降溫速率，且小于第二降溫速率，包括；在bbo籽晶與混合溶液接觸3個月至5個月的時間范圍內，生長爐內的溫度以0.6℃/天降低。

13、可選地，在坩堝中部設置籽晶桿，并在籽晶桿的端部綁設bbo籽晶，使bbo籽晶的端面與混合溶液的液面相接觸，同時驅動籽晶桿帶動bbo籽晶以預設速度旋轉之后，方法還包括：在bbo籽晶與混合溶液接觸的第一預設時間范圍內、第二預設時間范圍內、第三預設時間范圍內和第四預設時間范圍內對混合溶液進行攪拌。

14、本發明的另一方面，提供一種bbo晶體生長裝置，應用于bbo晶體生長方法，包括生長爐和設置于生長爐內的坩堝，坩堝用于放置溶液；還包括籽晶桿和攪拌部，籽晶桿設置于坩堝中部，用于綁設bbo籽晶；攪拌部包括攪拌葉片和攪拌桿，攪拌葉片設置于攪拌桿的端部，攪拌桿遠離攪拌葉片的一端與籽晶桿固定連接；籽晶桿能夠帶動攪拌部在坩堝的溶液內以籽晶桿為旋轉中心旋轉。

15、可選地，攪拌部的數量為兩個，兩個攪拌部分別設置于籽晶桿的相對兩側；攪拌桿具有一個折彎部，以使攪拌葉片位于bbo籽晶的相對兩側。

16、可選地，攪拌桿具有三個折彎部，以使攪拌葉片位于坩堝的底部且與bbo籽晶相對設置。

17、本發明的有益效果包括以下至少一種：

18、本發明提供一種bbo晶體生長方法，包括：將碳酸鋇、硼酸、碳酸鈉以及氟化鈉充分混合并加熱熔化，以得到混合溶液，在加熱過程中，碳酸鈉能夠分解生成氧化鈉，并與氟化鈉作為組合助溶劑，一方面，由于氟離子可以有效地破壞溶液中的網絡結構，使得溶液的粘滯度得到很大的降低，從而提高了溶質輸運，降低了bbo晶體在生長過程中出現包裹和生長紋的可能；另一方面，相對于氟化鈉，氧化鈉不易揮發，保證組分配比的穩定性，從而保證溶液的穩定性；將混合溶液置于坩堝中，并將坩堝置于具有第一預設溫度的生長爐內；在坩堝中部設置籽晶桿，并在籽晶桿的端部綁設bbo籽晶，使bbo籽晶的端部與混合溶液的液面相接觸，同時驅動籽晶桿帶動bbo籽晶以預設速度旋轉；在bbo籽晶與混合溶液接觸的第一預設時間范圍內，生長爐內的溫度保持第一預設溫度；在bbo籽晶與混合溶液接觸的第二預設時間范圍內，生長爐內的溫度以第一降溫速率降低；在bbo籽晶與混合溶液接觸的第三預設時間范圍內，生長爐內的溫度以第二降溫速率降低，第二降溫速率大于第一降溫速率；在bbo籽晶與混合溶液接觸的第四預設時間范圍內，生長爐內的溫度以第三降溫速率降低，第三降溫速率大于第一降溫速率，且小于第二降溫速率；通過這樣在晶體的不同生長階段里適應性地調整溫度，能夠配合溶液進一步提高晶體生長良率；在bbo籽晶與混合溶液接觸的第四預設時間范圍后，提起籽晶桿，以使由bbo籽晶生長得到的bbo晶體離開混合溶液，并以預設速率對bbo晶體退火至室溫。上述bbo晶體生長方法能夠保證bbo晶體的穩定生長，提高bbo晶體的良率及光學性能。

19、本發明還提供一種bbo晶體生長裝置，應用于bbo晶體生長方法，包括生長爐和設置于生長爐內的坩堝，坩堝用于放置溶液；還包括籽晶桿和攪拌部，籽晶桿設置于坩堝中部，用于綁設bbo籽晶；攪拌部包括攪拌葉片和攪拌桿，攪拌葉片設置于攪拌桿的端部，攪拌桿遠離攪拌葉片的一端與籽晶桿固定連接；籽晶桿能夠帶動攪拌部在坩堝的溶液內以籽晶桿為旋轉中心旋轉。上述bbo晶體生長裝置通過攪拌部的設置，能夠在晶體的生長過程中保證溶液處于充分對流狀態，極大程度地抑制了晶體的缺陷的形成。
