本申請涉及玻璃加工用的成型裝置的，尤其是涉及一種玻璃加工用的成型裝置。

背景技術：

1、玻璃是硅酸鹽類非金屬材料，主要成分是硅酸鹽復鹽，是一種無規則結構的非晶態固體，廣泛應用于建筑物，用來隔風透光，屬于混合物。另有混入了某些金屬的氧化物或者鹽類而顯現出顏色的有色玻璃，和通過物理或者化學的方法制得的鋼化玻璃等。有時把一些透明的塑料(如聚甲基丙烯酸甲酯)也稱作有機玻璃。

2、璃制品加工時需要用到成型裝置，在使用過程中，效率低，可能會出現夾持筒的內部存在殘渣品，影響下一次使用，傳統加工手段更是難以實現精準的控制，本領域技術人員提供了一種玻璃加工用的成型裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、為了解決上述背景技術中提出的問題，本申請提供一種玻璃加工用的成型裝置。

2、本申請提供的一種玻璃加工用的成型裝置采用如下的技術方案：

3、一種玻璃加工用的成型裝置，包括兩個固定板，所述固定板的外部設置有便捷組件，所述便捷組件包括底板，所述底板的上端靠近中間位置固定安裝有步進電機，所述步進電機的輸出軸頂端固定安裝有電動推桿，所述電動推桿的上端固定安裝有圓柱，所述圓柱的外部環形固定安裝有四個導桿，所述導桿的下端固定安裝有夾持筒，所述夾持筒的內部對稱固定安裝有彈簧，所述彈簧的一端固定安裝有耐高溫弧形夾持板。

4、優選的，兩個所述固定板之間活動安裝有若干個驅動輥，所述固定板的上端設置有成型模具。

5、優選的，所述成型模具的上端開設有半圓槽口，且兩個成型模具呈對稱設置。

6、優選的，其中一個所述成型模具的外部固定安裝有制冷機，所述制冷機的制冷片位于半圓槽口的內壁，一個所述夾持筒位于成型模具的正上方。

7、優選的，所述成型模具的下端固定安裝有t型塊，所述固定板的上表面開設有t型槽，所述t型塊與t型槽活動卡合。

8、優選的，所述固定板的外部固定安裝有電動伸縮桿，所述電動伸縮桿的外部固定安裝有l型桿，所述l型桿的一端與成型模具的外部固定連接。

9、優選的，所述固定板的外部設置有清洗組件，所述清洗組件包括支撐柱，所述支撐柱的上端固定安裝有清洗箱，所述清洗箱的上端開設有進料口，所述清洗箱的一側連接導水管。

10、優選的，所述清洗箱的后端固定安裝有半導體制冷器，所述半導體制冷器的制冷面位于清洗箱的內部，所述半導體制冷器的散熱面位于清洗箱的外部。

11、綜上所述，本申請包括以下有益技術效果：通過設置的便捷組件，啟動電動推桿，使夾持筒內部的耐高溫弧形夾持板對玻璃制品夾住，轉移到半圓槽口的內部，兩個成型模具通過電動伸縮桿相對運動，完成玻璃制品的成型，最后成型的玻璃制品通過驅動輥進行傳送，且驅動輥表面涂有耐高溫材料；

12、當一個夾持筒完成夾持后，內部可能有玻璃制品的碎渣，此時通過設置的清洗組件，半導體制冷器可以對清洗箱內部的水進行制冷后，當夾持筒內部的高溫碎渣，遇冷后，會掉落到清洗箱的內部，最后通過導水管排出。

技術特征：

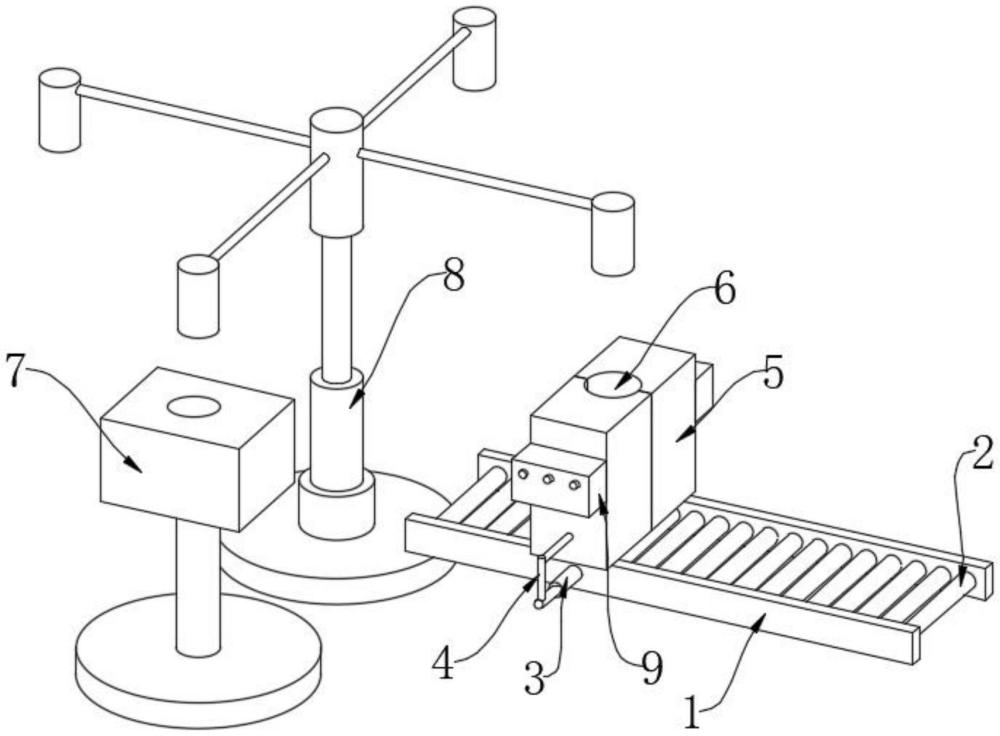

1.一種玻璃加工用的成型裝置，其特征在于：包括兩個固定板(1)，所述固定板(1)的外部設置有便捷組件(8)，所述便捷組件(8)包括底板(81)，所述底板(81)的上端靠近中間位置固定安裝有步進電機(82)，所述步進電機(82)的輸出軸頂端固定安裝有電動推桿(83)，所述電動推桿(83)的上端固定安裝有圓柱(84)，所述圓柱(84)的外部環形固定安裝有四個導桿(85)，所述導桿(85)的下端固定安裝有夾持筒(86)，所述夾持筒(86)的內部對稱固定安裝有彈簧(87)，所述彈簧(87)的一端固定安裝有耐高溫弧形夾持板(88)。

2.根據權利要求1所述的一種玻璃加工用的成型裝置，其特征在于：兩個所述固定板(1)之間活動安裝有若干個驅動輥(2)，所述固定板(1)的上端設置有成型模具(5)。

3.根據權利要求2所述的一種玻璃加工用的成型裝置，其特征在于：所述成型模具(5)的上端開設有半圓槽口(6)，且兩個成型模具(5)呈對稱設置。

4.根據權利要求3所述的一種玻璃加工用的成型裝置，其特征在于：其中一個所述成型模具(5)的外部固定安裝有制冷機(9)，所述制冷機(9)的制冷片位于半圓槽口(6)的內壁，一個所述夾持筒(86)位于成型模具(5)的正上方。

5.根據權利要求4所述的一種玻璃加工用的成型裝置，其特征在于：所述成型模具(5)的下端固定安裝有t型塊(10)，所述固定板(1)的上表面開設有t型槽，所述t型塊(10)與t型槽活動卡合。

6.根據權利要求5所述的一種玻璃加工用的成型裝置，其特征在于：所述固定板(1)的外部固定安裝有電動伸縮桿(3)，所述電動伸縮桿(3)的外部固定安裝有l型桿(4)，所述l型桿(4)的一端與成型模具(5)的外部固定連接。

7.根據權利要求1所述的一種玻璃加工用的成型裝置，其特征在于：所述固定板(1)的外部設置有清洗組件(7)，所述清洗組件(7)包括支撐柱(71)，所述支撐柱(71)的上端固定安裝有清洗箱(72)，所述清洗箱(72)的上端開設有進料口(75)，所述清洗箱(72)的一側連接導水管(74)。

8.根據權利要求7所述的一種玻璃加工用的成型裝置，其特征在于：所述清洗箱(72)的后端固定安裝有半導體制冷器(73)，所述半導體制冷器(73)的制冷面(76)位于清洗箱(72)的內部，所述半導體制冷器(73)的散熱面位于清洗箱(72)的外部。

技術總結
本申請涉及玻璃加工用的成型裝置的技術領域，一種玻璃加工用的成型裝置，包括兩個固定板，所述固定板的外部設置有便捷組件，所述便捷組件包括底板，所述底板的上端靠近中間位置固定安裝有步進電機，所述步進電機的輸出軸頂端固定安裝有電動推桿，所述電動推桿的上端固定安裝有圓柱，所述圓柱的外部環形固定安裝有四個導桿，所述導桿的下端固定安裝有夾持筒，所述夾持筒的內部對稱固定安裝有彈簧，所述彈簧的一端固定安裝有耐高溫弧形夾持板，兩個所述固定板之間活動安裝有若干個驅動輥，所述固定板的上端設置有成型模具；本發明所述的一種玻璃加工用的成型裝置，成型效率高，且可以對夾持頭進行清理。

技術研發人員：李培軍,李亞輝,趙彬
受保護的技術使用者：安徽懿景節能科技有限公司
技術研發日：
技術公布日：2025/4/24
