本發(fā)明屬于建筑材料，具體涉及一種全固廢生物質(zhì)灰渣基輕質(zhì)土及其制備方法。

背景技術(shù)：

1、輕質(zhì)土是工程建設(shè)領(lǐng)域中的一種輕質(zhì)填充材料，具有輕質(zhì)、自立、耐久、高流動性、良好的隔音、隔熱和防水性能優(yōu)異等特點。輕質(zhì)土廣泛應(yīng)用于建筑物整體填充、建筑基坑填充、管線回填、地下結(jié)構(gòu)減荷填充、廢棄巷道及采空區(qū)回填、公路隧道/鐵路隧道/水工隧洞等地下空間壁后充填、道路橋梁填筑工程等。

2、生物質(zhì)的資源利用主要是采用生物質(zhì)電廠進行發(fā)電，燃燒會產(chǎn)生的大量生物質(zhì)灰渣。傳統(tǒng)的生物質(zhì)灰渣處理方式主要采用填埋或直接進行現(xiàn)場堆放，會造成大量土地污染和粉塵問題，生物質(zhì)灰渣無法有效處置給整個行業(yè)帶來了新的問題和挑戰(zhàn)。因此，亟需一種能夠大量消耗生物質(zhì)灰渣資源的實際可行的方法。

3、綜上所述，研究一種全固廢生物質(zhì)灰渣基輕質(zhì)土迫在眉睫。

技術(shù)實現(xiàn)思路

1、解決的技術(shù)問題：針對上述技術(shù)問題，本發(fā)明提供了一種全固廢生物質(zhì)灰渣基輕質(zhì)土及其制備方法，充分利用了生物質(zhì)灰渣、礦渣和脫硫石膏等固體廢棄物，極大降低了制備成本和生產(chǎn)難度，得到了具有足夠強度和流動性的輕質(zhì)土。

2、技術(shù)方案：一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其原料按質(zhì)量份計，包括固體材料100份、水40~80份、發(fā)泡劑2~4份和減水劑2~4份，其中固體材料包括：生物質(zhì)灰渣60~90份、礦渣10~30份和脫硫石膏5~10份。

3、優(yōu)選的，所述生物質(zhì)灰渣經(jīng)烘干粉磨處理，細度不大于100目。

4、優(yōu)選的，所述生物質(zhì)灰渣中，cao的質(zhì)量分數(shù)不低于12%。

5、優(yōu)選的，所述礦渣采用s95級粒化高爐礦渣。

6、優(yōu)選的，所述脫硫石膏中，硫酸鈣的質(zhì)量分數(shù)不低于83%。

7、優(yōu)選的，所述發(fā)泡劑為十二烷基硫酸鈉、脂肪醇聚氧乙烯醚硫酸鈉或硅樹脂聚醚。

8、優(yōu)選的，所述減水劑采用減水率不低于30％的聚羧酸減水劑。

9、上述全固廢生物質(zhì)灰渣基輕質(zhì)土的制備方法，包括以下步驟：

10、s1.?將生物質(zhì)灰渣、礦渣、脫硫石膏混合均勻，然后與摻入減水劑的部分水混合，形成膠凝材料漿體；

11、s2.將剩余水加入發(fā)泡劑中形成發(fā)泡液，發(fā)泡后與膠凝材料漿體混合，得到所述全固廢生物質(zhì)灰渣基輕質(zhì)土。

12、優(yōu)選的，所述剩余水與發(fā)泡劑的質(zhì)量比為70~100：1。

13、有益效果：本發(fā)明采用生物質(zhì)灰渣為原料，并添加礦渣、脫硫石膏等材料制備全固廢生物質(zhì)灰渣基輕質(zhì)土，實現(xiàn)了生物質(zhì)灰渣、礦渣和脫硫石膏的資源化利用和可循環(huán)利用，在減少環(huán)境污染的基礎(chǔ)上實現(xiàn)了生物質(zhì)灰渣、礦渣和脫硫石膏固廢資源化利用，且在提高生物質(zhì)灰渣摻配比例的基礎(chǔ)上保證了全固廢生物質(zhì)灰渣基輕質(zhì)土的流動度和強度，滿足了設(shè)計要求。

14、本發(fā)明的生物質(zhì)灰渣和礦渣含有豐富的al2o3、sio2和cao等化合物，這些是火山灰具有的化學成分，脫硫石膏作為激發(fā)劑可提高生物質(zhì)灰渣和礦渣的活性，水化反應(yīng)生成鈣礬石和水化硅酸鈣凝膠等水化產(chǎn)物；同時生物質(zhì)灰渣表面與礦渣表面待相反的電荷，避免漿體產(chǎn)生絮凝，基于生物質(zhì)灰渣的性質(zhì)可提高全固廢生物質(zhì)灰渣基輕質(zhì)土的流動度和強度。

15、本發(fā)明采用生物質(zhì)灰渣為原料，并添加礦渣、脫硫石膏等材料制備全固廢生物質(zhì)灰渣基輕質(zhì)土，在滿足要求的前提下，大大降低了材料成本，且制備方法簡單，適宜大規(guī)模推廣使用。

技術(shù)特征：

1.一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其特征在于，其原料按質(zhì)量份計，包括固體材料100份、水40~80份、發(fā)泡劑2~4份和減水劑2~4份，其中固體材料包括：生物質(zhì)灰渣60~90份、礦渣10~30份和脫硫石膏5~10份。

2.根據(jù)權(quán)利要求1所述的一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其特征在于，所述生物質(zhì)灰渣經(jīng)烘干粉磨處理，細度不大于100目。

3.根據(jù)權(quán)利要求1所述的一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其特征在于，所述生物質(zhì)灰渣中，cao的質(zhì)量分數(shù)不低于12%。

4.根據(jù)權(quán)利要求1所述的一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其特征在于，所述礦渣采用s95級粒化高爐礦渣。

5.根據(jù)權(quán)利要求1所述的一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其特征在于，所述脫硫石膏中，硫酸鈣的質(zhì)量分數(shù)不低于83%。

6.根據(jù)權(quán)利要求1所述的一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其特征在于，所述發(fā)泡劑為十二烷基硫酸鈉、脂肪醇聚氧乙烯醚硫酸鈉或硅樹脂聚醚。

7.根據(jù)權(quán)利要求1所述的一種全固廢生物質(zhì)灰渣基輕質(zhì)土，其特征在于，所述減水劑采用減水率不低于30％的聚羧酸減水劑。

8.權(quán)利要求1~7任一項全固廢生物質(zhì)灰渣基輕質(zhì)土的制備方法，其特征在于，包括以下步驟：

9.根據(jù)權(quán)利要求8所述的全固廢生物質(zhì)灰渣基輕質(zhì)土的制備方法，其特征在于，所述剩余水與發(fā)泡劑的質(zhì)量比為70~100：1。

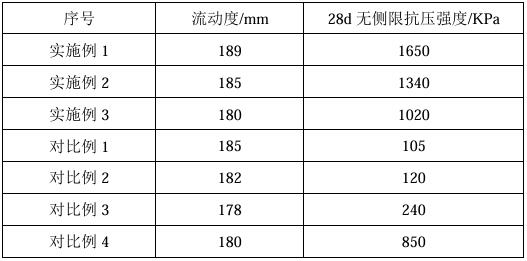

技術(shù)總結(jié)
本發(fā)明公開了一種全固廢生物質(zhì)灰渣基輕質(zhì)土及其制備方法，該輕質(zhì)土原料按質(zhì)量份計，包括固體材料100份、水40~80份、發(fā)泡劑2~4份和減水劑2~4份，其中固體材料包括：生物質(zhì)灰渣60~90份、礦渣10~30份和脫硫石膏5~10份。方法為：將生物質(zhì)灰渣、礦渣、脫硫石膏和部分水混合，形成膠凝材料漿體，將剩余水加入發(fā)泡劑中形成發(fā)泡液，發(fā)泡后與膠凝材料漿體混合制備該輕質(zhì)土。本發(fā)明采用生物質(zhì)灰渣、礦渣和脫硫石膏為輕質(zhì)土的原料，大大降低了工程成本的同時實現(xiàn)了固體廢棄物的資源化利用，減少了對環(huán)境的污染，并且全固廢生物質(zhì)灰渣基輕質(zhì)土具備流動性好、物理性能優(yōu)異等特性，具有廣闊的應(yīng)用前景。

技術(shù)研發(fā)人員：胡明,黃展魏,王榮濤,朱福剛
受保護的技術(shù)使用者：光大綠色環(huán)保技術(shù)服務(wù)（江蘇）有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/24
