本發明涉及臭氧制造，具體是一種智能高效板式臭氧發生器。

背景技術：

1、板式臭氧發生器是依靠在兩個金屬電極間進行高壓輝光放電，使空氣中的雙原子氧分解成為單原子氧，單原子氧又重新結合成三原子氧來產生臭氧，采用板式設計，具有較大的放電面積，能提高臭氧的產生效率。

2、現有技術中，板式臭氧發生器導入氣體與導出氣體時，氣體難以切斷，且因為高壓電使內部不易安裝電子裝置，若采用高壓抽出反應后氣體，會產生真空，使反應板內凹損壞，由于氣體流動的不均勻性，往往會導致臭氧濃度分布不均，影響臭氧的產生效率和使用效果；為此，本發明提供一種智能高效板式臭氧發生器。

技術實現思路

1、本發明的目的在于提供一種智能高效板式臭氧發生器，以解決上述背景技術中提出的問題。

2、本發明的技術方案是：一種智能高效板式臭氧發生器，包括反應箱，所述反應箱的兩側固定連接有分氣板，所述反應箱的內部固定連接有四個冷卻盒，每兩個冷卻盒相鄰一側均固定連接有反應板，兩個反應板的一側固定連接有密封板，密封板的一側固定連接有導氣盒，所述導氣盒的內部開設有通氣孔，通氣孔與分氣板連通，通氣孔有上下兩排，每個通氣孔內部連通有梯形槽，梯形槽內部滑動卡接有梯形壓塊，梯形槽內部滑動卡接有固定底板，所述固定底板與梯形壓塊之間固定連接有按壓彈簧，所述固定底板與梯形壓塊相鄰的一側固定連接有伸縮內柱，所述梯形壓塊與固定底板相鄰的一側固定連接有伸縮外筒，所述伸縮內柱的外側固定連接有伸縮外環，所述伸縮外筒的內側固定連接有伸縮內環，所述伸縮外環滑動卡接于伸縮外筒的內部，伸縮內環滑動卡接于伸縮內柱的外側，所述反應箱的內部轉動連接有四個旋轉柱，旋轉柱分別位于導氣盒的兩端，所述固定底板遠離伸縮內柱的一端固定連接有內安裝軸，內安裝軸遠離固定底板的一端固定連接有同步連接板，所述旋轉柱的外側設有六道螺紋，相鄰的兩道螺紋方向相反，旋轉柱的外側螺紋連接有六個螺紋連接塊，螺紋連接塊與同步連接板固定連接，所述反應箱的內部滑動卡接有兩個伸縮板，旋轉柱的兩端固定連接有外齒環，所述伸縮板的外側固定連接有兩個齒排，外齒環分別與齒排嚙合，伸縮板的一端固定連接有復位板，所述復位板的內側活動卡接有兩個復位軸，復位軸固定連接于反應箱的內部，復位軸的外側活動套接有復位彈簧，兩個伸縮板遠離復位板的一側固定連接有連接拉板，連接拉板遠離伸縮板的一側固定連接有導通把手；使用時：兩側的導氣盒分別對應出氣與進氣的方向，進氣方向導氣盒內部梯形壓塊的斜面向外，出氣方向導氣盒內部的梯形壓塊的斜面向內，當氣體通過壓強擠壓梯形壓塊的斜面時，因為梯形壓塊的方向固定，使梯形壓塊擠壓按壓彈簧向固定底板靠近，使通氣孔導通，使氣體通過，相反氣體擠壓梯形壓塊的垂面時，壓力方向平行，使梯形壓塊并不會移動，從而堵住通氣孔，因此內部反應的氣體在停止注入時不會回流，同理導出也不會回流，當需要全部導通清理時，可以拉動導通把手，使復位板擠壓復位彈簧，伸縮板移動，帶動外齒環旋轉，使旋轉柱旋轉，同一個導氣盒一端的螺紋連接塊通過兩道相反的螺紋相互遠離，拉動內安裝軸相互遠離，使固定底板上移，通過伸縮內柱拉動伸縮外環，拉動伸縮內環向上，拉動伸縮外筒與梯形壓塊向上，拉動梯形壓塊脫離通氣槽，使通氣槽打開。

3、優選的，所述反應箱的后側固定連接有正極箱和地極箱，正極箱的一側固定連接有正極導板，地極箱的一側固定連接有地極導板，正極導板與地極導板分別與三個不相鄰的密封板固定連接，所述正極箱與地極箱之間固定連接有冷卻箱，所述冷卻箱的一側固定連接有兩個冷卻導管，冷卻導管分別與四個冷卻盒連通，所述反應箱的前側固定連接有安裝底座，所述安裝底座的頂部固定連接有擠壓電缸，所述擠壓電缸的輸出端固定連接有擠壓安裝板，所述擠壓安裝板遠離擠壓電缸的一側固定連接有三個擠壓插板，擠壓插板滑動卡接于兩個導氣盒之間，一個分氣板的一側固定連接有出氣筒，另一個分氣板的一側連通有注氣筒，所述注氣筒的一側連通有進氣管，所述注氣筒的一端固定連接有壓縮電機，所述壓縮電機的輸出端固定連接有電機輥，所述注氣筒的內部固定連接有兩個限位柱，所述限位柱的外側活動卡接有擠壓塞，所述擠壓塞的內部固定連接有導向球，所述電機輥的外側開設有波紋槽，導向球卡接于波紋槽內；使用時：其他通過進氣管注入注氣筒的內部，通過壓縮電機帶動電機輥旋轉，通過波紋槽推動導向球一端，推動擠壓塞一端，使擠壓塞分別進氣管并壓縮氣體，使氣體通過擠壓梯形壓塊的斜面進入反應箱的內部，通過導氣盒和密封板以及擠壓插板形成封閉環境，通過正極箱和地極箱進行導電反應，使氣體轉換，通過擠壓電缸啟動推動擠壓插板擠壓兩個導氣盒的內側，使氣體通過出氣筒導出，通過冷卻箱和冷卻導管進行冷卻防護。

4、本發明通過改進在此提供一種智能高效板式臭氧發生器，與現有技術相比，具有如下改進及優點：

5、其一：本發明所述的一種智能高效板式臭氧發生器，兩側的導氣盒分別對應出氣與進氣的方向，進氣方向導氣盒內部梯形壓塊的斜面向外，出氣方向導氣盒內部的梯形壓塊的斜面向內，當氣體通過壓強擠壓梯形壓塊的斜面時，因為梯形壓塊的方向固定，使梯形壓塊擠壓按壓彈簧向固定底板靠近，使通氣孔導通，使氣體通過，相反氣體擠壓梯形壓塊的垂面時，壓力方向平行，使梯形壓塊并不會移動，從而堵住通氣孔，因此內部反應的氣體在停止注入時不會回流，同理導出也不會回流，當需要全部導通清理時，可以拉動導通把手，使復位板擠壓復位彈簧，伸縮板移動，帶動外齒環旋轉，使旋轉柱旋轉，同一個導氣盒一端的螺紋連接塊通過兩道相反的螺紋相互遠離，拉動內安裝軸相互遠離，使固定底板上移，通過伸縮內柱拉動伸縮外環，拉動伸縮內環向上，拉動伸縮外筒與梯形壓塊向上，拉動梯形壓塊脫離通氣槽，使通氣槽打開；

6、其二：本發明所述的一種智能高效板式臭氧發生器，其他通過進氣管注入注氣筒的內部，通過壓縮電機帶動電機輥旋轉，通過波紋槽推動導向球一端，推動擠壓塞一端，使擠壓塞分別進氣管并壓縮氣體，使氣體通過擠壓梯形壓塊的斜面進入反應箱的內部，通過導氣盒和密封板以及擠壓插板形成封閉環境，通過正極箱和地極箱進行導電反應，使氣體轉換，通過擠壓電缸啟動推動擠壓插板擠壓兩個導氣盒的內側，使氣體通過出氣筒導出，通過冷卻箱和冷卻導管進行冷卻防護；

7、總結：本發明所述的一種智能高效板式臭氧發生器，通過獨特的設計，不僅解決了現有技術中氣體難以切斷、內部不宜安裝電子裝置以及臭氧濃度分布不均的問題，還提高了臭氧的產生效率和使用效果，通過利用通氣孔、梯形槽以及滑動卡接的組件，實現了氣體的有效控制，避免了氣體的回流，保證了臭氧產生的連續性和穩定性。

技術特征：

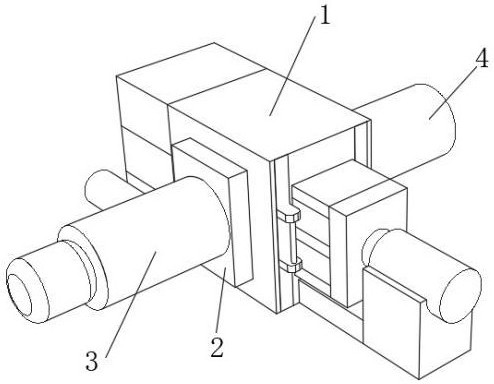

1.一種智能高效板式臭氧發生器，包括反應箱（1），其特征在于：所述反應箱（1）的兩側固定連接有分氣板（2），所述反應箱（1）的內部固定連接有四個冷卻盒（5），每兩個冷卻盒（5）相鄰一側均固定連接有反應板（33），兩個反應板（33）的一側固定連接有密封板（32），密封板（32）的一側固定連接有導氣盒（6），所述導氣盒（6）的內部開設有通氣孔，通氣孔與分氣板（2）連通，通氣孔有上下兩排，每個通氣孔內部連通有梯形槽，梯形槽內部滑動卡接有梯形壓塊（9），梯形槽內部滑動卡接有固定底板（7），所述固定底板（7）與梯形壓塊（9）之間固定連接有按壓彈簧（8），所述固定底板（7）與梯形壓塊（9）相鄰的一側固定連接有伸縮內柱（10），所述梯形壓塊（9）與固定底板（7）相鄰的一側固定連接有伸縮外筒（12），所述伸縮內柱（10）的外側固定連接有伸縮外環（11），所述伸縮外筒（12）的內側固定連接有伸縮內環（13），所述伸縮外環（11）滑動卡接于伸縮外筒（12）的內部，伸縮內環（13）滑動卡接于伸縮內柱（10）的外側。

2.根據權利要求1所述的一種智能高效板式臭氧發生器，其特征在于：所述反應箱（1）的內部轉動連接有四個旋轉柱（14），旋轉柱（14）分別位于導氣盒（6）的兩端，所述固定底板（7）遠離伸縮內柱（10）的一端固定連接有內安裝軸（17），內安裝軸（17）遠離固定底板（7）的一端固定連接有同步連接板（15），所述旋轉柱（14）的外側設有六道螺紋，相鄰的兩道螺紋方向相反，旋轉柱（14）的外側螺紋連接有六個螺紋連接塊（16），螺紋連接塊（16）與同步連接板（15）固定連接。

3.根據權利要求2所述的一種智能高效板式臭氧發生器，其特征在于：所述反應箱（1）的內部滑動卡接有兩個伸縮板（19），旋轉柱（14）的兩端固定連接有外齒環（18），所述伸縮板（19）的外側固定連接有兩個齒排（23），外齒環（18）分別與齒排（23）嚙合，伸縮板（19）的一端固定連接有復位板（20），所述復位板（20）的內側活動卡接有兩個復位軸（21），復位軸（21）固定連接于反應箱（1）的內部，復位軸（21）的外側活動套接有復位彈簧（22），兩個伸縮板（19）遠離復位板（20）的一側固定連接有連接拉板（24），連接拉板（24）遠離伸縮板（19）的一側固定連接有導通把手（25）。

4.根據權利要求3所述的一種智能高效板式臭氧發生器，其特征在于：所述反應箱（1）的后側固定連接有正極箱（26）和地極箱（27），正極箱（26）的一側固定連接有正極導板（28），地極箱（27）的一側固定連接有地極導板（29），正極導板（28）與地極導板（29）分別與三個不相鄰的密封板（32）固定連接。

5.根據權利要求4所述的一種智能高效板式臭氧發生器，其特征在于：所述正極箱（26）與地極箱（27）之間固定連接有冷卻箱（30），所述冷卻箱（30）的一側固定連接有兩個冷卻導管（31），冷卻導管（31）分別與四個冷卻盒（5）連通。

6.根據權利要求5所述的一種智能高效板式臭氧發生器，其特征在于：所述反應箱（1）的前側固定連接有安裝底座（34），所述安裝底座（34）的頂部固定連接有擠壓電缸（35），所述擠壓電缸（35）的輸出端固定連接有擠壓安裝板（36），所述擠壓安裝板（36）遠離擠壓電缸（35）的一側固定連接有三個擠壓插板（37），擠壓插板（37）滑動卡接于兩個導氣盒（6）之間，一個分氣板（2）的一側固定連接有出氣筒（4），另一個分氣板（2）的一側連通有注氣筒（3）。

7.根據權利要求6所述的一種智能高效板式臭氧發生器，其特征在于：所述注氣筒（3）的一側連通有進氣管（38），所述注氣筒（3）的一端固定連接有壓縮電機（39），所述壓縮電機（39）的輸出端固定連接有電機輥（40），所述注氣筒（3）的內部固定連接有兩個限位柱（43），所述限位柱（43）的外側活動卡接有擠壓塞（41），所述擠壓塞（41）的內部固定連接有導向球（42），所述電機輥（40）的外側開設有波紋槽，導向球（42）卡接于波紋槽內。

技術總結
本發明涉及臭氧制造技術領域，具體是一種智能高效板式臭氧發生器，所述反應箱的兩側固定連接有分氣板，所述反應箱的內部固定連接有四個冷卻盒，每兩個冷卻盒相鄰一側均固定連接有反應板，兩個反應板的一側固定連接有密封板，密封板的一側固定連接有導氣盒，所述導氣盒的內部開設有通氣孔，通氣孔與分氣板連通，通氣孔有上下兩排，每個通氣孔內部連通有梯形槽，梯形槽內部滑動卡接有梯形壓塊，梯形槽內部滑動卡接有固定底板，通過獨特的設計，不僅解決了現有技術中氣體難以切斷、內部不宜安裝電子裝置以及臭氧濃度分布不均的問題，還提高了臭氧的產生效率和使用效果。

技術研發人員：宗可琦,李世光,劉文欣
受保護的技術使用者：山東瑞華環保設備有限公司
技術研發日：
技術公布日：2025/4/24
