本發明涉及在線監測與控制，是藍寶石退火爐運行狀態監測控制方法。

背景技術：

1、在藍寶石的退火過程中，隨著退火爐長期高頻運行，退火爐內部核心組件會因材料疲勞與元件性能衰退導致功能劣化：電源系統內部整流器、濾波器及開關器件的非線性特性隨服役時間加劇，電容容量衰減疊加外部電磁干擾耦合，造成輸出電流和電壓平滑能力下降，引發電源穩定性劣化，其不穩定輸出通過電極接觸界面電場畸變干擾晶格應力分布，導致退火過程中藍寶石晶格的位錯密度不可控攀升；同時對于溫度精度要求極高的藍寶石退火過程，退火爐中分布式溫控器的石英振蕩器因高溫?zé)釕?yīng)力產生晶格缺陷，長期老化致使時鐘信號相位噪聲增加，而傳統時鐘補償算法未融合熱場梯度動態變化參數，無法修正亞秒級時鐘偏移，造成電源與溫控數據時序失配誤差隨老化呈指數級擴散，會導致退火工藝參數與晶格缺陷狀態的映射關系失效。現有技術缺乏針對老化效應的動態補償機制，致使監測系統精度隨服役周期增長持續劣化，不僅無法實現晶格應力場重構與溫控決策的協同優化，更導致電極接觸不良、爐體形變等異常工況的預警滯后，嚴重制約藍寶石晶體退火質量一致性及設備使用壽命。

技術實現思路

1、本發明所要解決的技術問題是針對現有技術中，退火爐老化導致的電源波動、時鐘漂移及熱應力監測失效的問題，提出了藍寶石退火爐運行狀態監測控制方法。

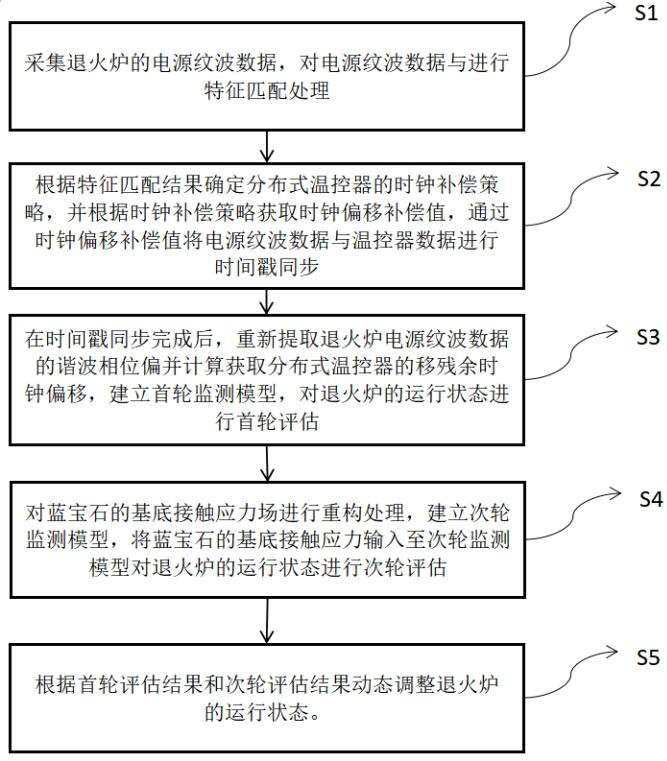

2、為了達到上述目的，本發明藍寶石退火爐運行狀態監測控制方法的技術方案包括如下步驟：

3、s1：采集退火爐的電源紋波數據，對電源紋波數據與進行特征匹配處理；

4、s2：根據特征匹配結果確定分布式溫控器的時鐘補償策略，并根據時鐘補償策略獲取時鐘偏移補償值，通過時鐘偏移補償值將電源紋波數據與溫控器數據進行時間戳同步；

5、s3：在時間戳同步完成后，重新提取退火爐電源紋波數據的諧波相位偏并計算獲取分布式溫控器的移殘余時鐘偏移，建立首輪監測模型，對退火爐的運行狀態進行首輪評估；

6、s4：對藍寶石的基底接觸應力場進行重構處理，建立次輪監測模型，將藍寶石的基底接觸應力輸入至次輪監測模型對退火爐的運行狀態進行次輪評估；

7、s5：根據首輪評估結果和次輪評估結果動態調整退火爐的運行狀態。

8、具體地，s1包括如下具體步驟：

9、s11：預設監測頻率范圍，并在電源輸入端嵌入氮化鋁絕緣層聲表面波濾波器；

10、優選地，所述氮化鋁絕緣層聲表面波濾波器可有效抑制退火爐內加熱棒產生的高頻電磁噪聲，提升電源紋波數據的準確性；

11、s12：啟動退火爐并使其進入正常工作狀態，通過耐溫電流探頭獲取運行中的退火爐在監測頻率范圍的紋波電流信號；

12、s13：將采集到的紋波電流信號轉換為紋波頻譜數據，并通過濾波算法去除紋波頻譜數據中的噪聲，同時對經過噪聲處理后的紋波頻譜數據進行歸一化處理；

13、s14：將紋波頻譜數據劃分為多個單位紋波頻譜，在每個單位紋波頻譜中捕捉動態特征點，并將所述動態特征點導入波形相似指數計算策略中，根據波形相似指數對電源紋波數據與進行特征匹配處理；

14、所述動態特征點包括：當前單位紋波頻譜上升沿的最大斜率值、當前單位紋波頻譜的紋波峰值電壓和當前單位紋波頻譜的曲率拐點處的時間值；

15、優選地，所述波形相似指數計算策略為：

16、；

17、其中，dw為波形相似指數；

18、分別為當前單位紋波頻譜上升沿的最大斜率值、當前單位紋波頻譜的紋波峰值電壓和當前單位紋波頻譜的曲率拐點處的時間值；

19、為退火爐在上一次歷史運行過程中，所有單位紋波頻譜上升沿的最大斜率值的平均水平；為退火爐在上一次歷史運行過程中，所有單位紋波頻譜上升沿的最大斜率值的標準差；

20、為退火爐在上一次歷史運行過程中，所有單位紋波頻譜的紋波峰值電壓的平均水平；為退火爐在上一次歷史運行過程中，所有單位紋波頻譜的紋波峰值電壓的標準差；

21、為退火爐在上一次歷史運行過程中，所有單位紋波頻譜的曲率拐點處的時間值的平均值；為退火爐在上一次歷史運行過程中，所有的曲率拐點處的時間值的標準差；

22、分別為斜率權重、幅值權重以及時間權重；

23、s15：預設相似偏離基線值，并通過指數平滑法動態更新相似偏離基線值，當單位紋波頻譜的波形相似指數大于相似偏離基線值時，標記當前單位紋波頻譜為紋波特征異常。

24、具體地，所述時鐘補償策略包括：提取每個單位紋波頻譜特征匹配結果，當未監測到紋波特征異常標記或紋波異常特征標記的單位紋波頻譜不連續時，執行第一時鐘補償策略；

25、當監測到連續兩個單位紋波頻譜均被標記為紋波特征異常時，執行第二時鐘補償策略。

26、具體地，所述第一時鐘補償策略具體為：

27、a1：設置紅外測溫矩陣，讀取退火爐的32點紅外測溫數據，根據32點紅外測溫數據計算獲取徑向溫度梯度；

28、a2：通過溫度梯度識別策略，識別退火爐的最大溫度梯度區域；

29、優選地，所述溫度梯度識別策略具體為：

30、，其中，r為徑向坐標，；

31、a3：每隔2ms讀取一次退火爐的溫場梯度，提取最大溫度梯度區域，計算各個分布式溫控器時鐘的第一偏移補償值；

32、優選地，所述第一偏移補償值的計算策略為：，其中，為第一偏移補償值，k為第一比例系數，，分別為藍寶石晶體的實際生長速率和標稱生長速率；

33、需要說明的是，熱應力導致藍寶石晶格產生畸變效應，從而導致晶體諧振器頻率偏移，最終造成時鐘累積誤差；

34、每1℃溫場梯度導致藍寶石晶格振動頻率偏移0.02ppm；

35、藍寶石晶格振動頻率偏移與時鐘誤差呈線性關系，考慮到結合生長速率對熱應力積累的影響，故引入修正項；

36、a4：根據第一偏移補償值每秒執行500次時間戳修正處理，具體為：；

37、其中，分別為通過第一偏移補償值修正前和修正后的時鐘時間戳；為符號函數。

38、需要說明的是，符號函數體現熱梯度方向?qū)r鐘漂移的影響，升溫區時鐘加快，降溫區時鐘減慢；

39、具體地，所述第二時鐘補償策略具體為：

40、b1：將所有分布式溫控器在系統中進行注冊，為每個設備分配唯一的設備標識符，同時將每個設備的lamport邏輯時鐘初始化為0，其中，i表示設備的設備標識符；

41、b2：周期性的采集每個溫控器的溫度數據te，并計算每個溫控器的溫度變化率導數；

42、b3：在每個通訊報文中嵌入當前設備的lamport邏輯時鐘值、溫度變化率導數以及設備標識符；

43、b4：溫控器設備按照預設的時間間隔將生成的報文發送給其他相關設備，同時每個設備接收來自其他設備的報文，并記錄接收時間；

44、b5：當設備標識符為i的設備接收到來自設備標識符為j的設備發送的報文時，執行l(wèi)amport邏輯時鐘更新處理，具體為：，其中，為設備標識符為i的設備更新后的邏輯時鐘值；是報文中攜帶的設備標識符為j的設備的lamport邏輯時鐘值；

45、b6：當每個設備接收到除自身以外的所有設備發送的報文后，對所有接收到的報文的溫度變化率導數進行一致性驗證，具體包括：計算所有接收到的報文的溫度變化率導數的平均值，根據平均值計算每個接收到的報文的溫度變化率導數與平均值的偏差值；

46、b7：通過最小二乘法，根據多個設備的偏差值評估獲取第二比例系數h，根據第二比例系數，計算第二偏移補償值，其中，為設備標識符為i的設備的第二偏移補償值；

47、優選地，所述第二偏移補償值的計算策略：；

48、b8：計算每個設備根的第二偏移補償值，并動態更新每個設備的溫度數據的時間戳，具體為：，其中，分別為根據第二偏移補償值動態更新前和動態更新后的時間戳。

49、具體地，s3包括如下具體步驟：

50、s31：在時間戳同步完成后，重新提取退火爐標記為紋波特征異常的電源紋波數據的諧波相位偏均值、諧波頻率均值以及諧波電流；

51、s32：計算獲取分布式溫控器的移殘余時鐘偏移，建立首輪監測模型，對退火爐的運行狀態進行首輪評估；

52、優選地，所述移殘余時鐘偏移通過聲子群速度溫度依賴性來計算，具體為：；

53、為殘余時鐘偏移，需要說明的是，分布式溫控器間的時鐘同步存在殘余誤差，即經過時鐘補償算法處理后仍存在的微小時間偏移量；

54、為加熱器長度；為聲子群速度關于溫度的函數，描述了聲子在晶體中集體運動的速度，與藍寶石晶體的晶格振動和熱傳導密切相關；

55、為聲子群速度隨溫度的變化率；

56、為溫度變化量，反映了系統中溫度的改變情況，溫度變化會導致聲子群速度發生變化，進而引起時鐘偏移；

57、需要說明的是，作為獨立參數反映時間同步系統的健康狀態；其異常增長會早于hit的超閾，可以在首輪評估中起到早期預警作用；在多參數監控體系中，提供時間維度異常的直接證據，而hit反映多物理場耦合的綜合效應。

58、所述首輪監測模型包括：應力影響評估層、抗沖擊能力評估層和首輪控制協議觸發層；

59、將諧波相位偏移均值及移殘余時鐘偏移導入應力影響評估層，輸出評估結果，具體為：；

60、表示與晶體監測方向相關的載流子遷移率，優選地，所述晶體監測方向?yàn)閇0001]方向，描述了在該方向上載流子在電場作用下的遷移能力；為熱應變速率；為轉換系數；

61、需要說明的是，應力影響評估層用于評估應力變化率引發的熱擴散效應；

62、獲取藍寶石晶體邊緣溫度和藍寶石晶體中心溫度導入抗沖擊能力評估層，輸出評估結果具體為：；為失效臨界系數；為藍寶石晶體的熱阻系數；為藍寶石晶體在垂直方向上的熱導率；

63、分別為藍寶石晶體邊緣溫度和藍寶石晶體中心溫度；

64、的差值表示晶體邊緣與中心的溫度梯度，需要說明的是溫度梯度反映了晶體生長環境中溫度分布的不均勻性；

65、所述首輪控制協議觸發層的觸發策略具體為：當應力影響評估層的輸出結果大于抗沖擊能力評估層的輸出結果時，輸出退火爐的運行狀態異常，觸發藍寶石晶格的紅色緊急搶救協議；

66、優選地，藍寶石晶格的紅色緊急搶救協議包括：立即停機啟動應急檢查。

67、當應力影響評估層的輸出結果小于或等于抗沖擊能力評估層的輸出結果時，進入次輪監測模型。

68、具體地，s4中，所述藍寶石的基底接觸應力場的重構具體為：

69、；

70、為基底接觸應力；為壓電常數；分別為真空介電常數和藍寶石相對介電常數；a為電極面積。

71、具體地，s4中，所述次輪監測模型包括：

72、計算獲取藍寶石的退火健康指數hit，設置第一級退火健康閾值及第二級退火健康閾值，其中，；

73、將藍寶石的退火健康指數與第一級退火健康閾值進行比較，當藍寶石的退火健康指數大于或等于第一級退火健康閾值時，觸發橙色搶救協議；

74、優選地，所述觸發橙色搶救協議包括：對退火爐進行限載運行，并在72小時內進行退火爐老化程度專項檢測；

75、當藍寶石的退火健康指數小于第一級退火健康閾值且大于或等于第二級退火健康閾值時，觸發黃色搶救協議；

76、當藍寶石的退火健康指數小于第二級退火健康閾值時，輸出退火爐運行狀態正常。

77、優選地，所述藍寶石的退火健康指數hit的計算策略具體為：

78、

79、其中，為電極接觸應力的變化率，表示電極接觸應力隨時間的變化快慢，反映了電極接觸狀態的動態變化情況；

80、為聲子群速度對溫度的二階導數，體現了聲子群速度隨溫度變化的非線性特性；

81、分別為退火健康指數的評估開始時間和結束時間。

82、具體地，所述黃色搶救協議包括：所述黃色搶救協議包括：開啟圍繞退火爐中支撐架均勻布置的環狀多點噴嘴，將注入氣體總流量設置為爐腔有效容積的0.15倍，同時將支撐架頂部與退火爐底部的氣體流量比設定為3：1，抑制熱氣流上升導致的濃度梯度，維持環狀多點噴嘴出口壓力在0.2-0.3mpa的范圍內向退火爐中均勻的分層注入ar與氫氣的混合氣體；其中，所述環狀多點噴嘴共12組，覆蓋退火爐基底支撐架軸向全范圍。

83、需要說明的是，所述首輪評估針對于藍寶石的突發性損傷，如晶格斷裂，進行實時預警；

84、所述次輪評估用于識別由于退火爐老化，電極電阻增大，電流不均勻?qū)е峦嘶馉t中熱動場不均勻，對藍寶石造成的累積損傷，基于72小時滑動窗口計算，可以量化動態應力與藍寶石晶格振動非線性的耦合強度，進行長期健康評估預警；

85、需要說明的是，首輪評估和次輪評估的雙通道監測機制避免單一指標誤判，例如退火爐短暫超限但hit正常。

86、一種存儲介質，所述存儲介質中存儲有指令，當計算機讀取所述指令時，使所述計算機執行所述的藍寶石退火爐運行狀態監測控制方法。

87、一種電子設備，包括存儲器、處理器以及存儲在存儲器上并可在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述的藍寶石退火爐運行狀態監測控制方法。
