本發明屬于有機半導體納米材料領域，具體涉及對含磷化合物有毒氣體具有熒光響應的一維有機半導體納米線或納米帶及其制備方法和應用。

背景技術：

有機半導體納米材料具有許多無機納米材料不具備的優點，比如有機半導體納米材料的結構可調控、可利用靈活的合成方法制備得到，材料的制造成本低，易于大面積加工，以及有機半導體納米材料可以應用到柔性基底上等等。因此，盡管有機半導體納米材料相對于無機納米材料起步較晚，但近年來發展迅速。其中，由π共軛的有機分子作為構筑單元制備的一維有機半導體納米材料，可以作為有效的熒光或者電導傳感器材料，實現對環境中存在的有毒有害物的高靈敏度、高選擇性的檢測，從而提高人們的環境監測力度。該類材料檢測原理如下：

由π-π堆積形成的一維有機半導體納米材料作為熒光傳感器，由于分子構筑單元之間的π-π堆積方式形成的一維有機半導體納米材料比共軛高分子膜能顯著增大激子遷移的距離，由所述的一維有機半導體納米線或納米帶構成的具有多孔性和大比表面積的膜，能夠?qū)崿F(xiàn)高靈敏度地檢測目標分子。

現有的有機磷酸酯類及相關有機含磷化合物有毒氣體的檢測方法包括比色檢測方法、表面聲波法、酶化驗法、干涉法等，上述方法存在反應緩慢、缺乏特異性、靈敏度低、操作復雜等缺點。相對而言，有機磷酸酯類及相關有機含磷化合物有毒氣體的熒光檢測方法，具有操作簡便、響應靈敏、信號反應快、檢測的特異性、制成小的熒光器件便于攜帶等優勢。盡管如此，現有的用于檢測有機含磷有毒化合物的熒光檢測方法多數采用化學反應前后熒光光譜的變化來進行區分，這種方法反應時間長，需要配成一定濃度的溶液，影響了檢測的時效性，并且材料不能重復利用，經濟效益不高，有待開發時效性、重復性和穩定性均好的熒光檢測方法。

技術實現要素：

本發明的目的之一是提供一種有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏(ppb級)熒光響應的一維有機半導體納米線或納米帶。

本發明的目的之二是提供一種含羥基取代的苝酰亞胺衍生物自組裝成一維有機半導體納米線或納米帶編織形成的多孔膜對有機磷酸酯類及相關有機含磷化合物有毒氣體進行熒光檢測的實際應用方法。本發明通過對有機含磷化合物有毒氣體與上述材料之間的相互作用產生熒光變化的方法實現檢測，能快速響應，保證了檢測的時效性，可重復性和穩定性。

本發明的對有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏(ppb級)熒光響應的一維有機半導體納米線或納米帶，是由多個含有苝酐的雙親性苝酰亞胺衍生物，通過π-π相互作用自組裝得到的；所述含有苝酐的雙親性苝酰亞胺衍生物具有不對稱兩親性取代基，其中，一端為非極性直鏈或支鏈的長鏈烷基，另一端為含有極性基團的芳基或芳基烷基。

根據本發明，所述的苝酐具有以下結構：

根據本發明，所述的含有苝酐的雙親性苝酰亞胺衍生物具有以下結構：

其中，R₁為非極性直鏈或支鏈的長鏈烷基，R₂為含有極性基團的芳基或芳基烷基。

根據本發明，R₁為直鏈或支鏈的C_4-20烷基，優選為直鏈或支鏈的C_5-12烷基。

根據本發明，R₂中的極性基團例如為-OH、-NH₂或-COOH，優選為-OH。

根據本發明，R₂中的芳基或芳基烷基中的芳基為C_6-20的芳基，例如為苯基或萘基。R₂中的芳基烷基中烷基為C1-4烷基，例如為甲基或乙基。

根據本發明，R₂選自：鄰位羥甲基苯基、間位羥甲基苯基、對位羥甲基苯基、2,3-二羥甲基苯基、2,4-二羥甲基苯基、3,5-二羥甲基苯基、鄰位羥甲基芐基、間位羥甲基芐基、對位羥甲基芐基、2,3-二羥甲基芐基、2,4-二羥甲基芐基、3,5-二羥甲基芐基、鄰位羥甲基苯乙基、鄰位羥甲基苯乙基、間位羥甲基苯乙基、2,3-二羥甲基苯乙基、2,4-二羥甲基苯乙基、3,5-二羥甲基苯乙基、鄰位羥乙基苯基、間位羥乙基苯基、對位羥乙基苯基、2,3-羥乙基苯基、2,4-羥乙基苯基、3,5-羥乙基苯基、鄰位羥乙基芐基、間位羥乙基芐基、對位羥乙基芐基、2,3-羥乙基芐基、2,4-羥乙基芐基、3,5-羥乙基芐基、鄰位羥乙基苯乙基、鄰位羥乙基苯乙基、間位羥乙基苯乙基、2,3-羥乙基苯乙基、2,4-羥乙基苯乙基、3,5-羥乙基苯乙基中的一種。

根據本發明，所述R₁選自：

上述R₁基團標注*的一端與N原子相連。

根據本發明，所述R₂選自：

上述R₂基團的下側為與N原子的連接點。

本發明的一維有機半導體納米線或納米帶的制備方法，其包括以下步驟：首先合成出上述的含有苝酐的雙親性苝酰亞胺衍生物作為構筑單元，然后在良溶劑與不良溶劑的混合液中通過π-π相互作用自組裝制備形成對有機磷酸酯類及相關有機含磷化合物有毒氣體具有熒光響應的一維有機半導體納米線或納米帶。

根據本發明，該制備方法包括以下步驟：

(1)將苝-3,4,9,10-四羧酸二酐溶于有機溶劑中，與直鏈或支鏈的長鏈烷基胺反應得第一中間體；

(2)步驟(1)的第一中間體與含有極性基團的芳胺或含有極性基團的芳基烷基胺反應，得到所述的含有苝酐的雙親性苝酰亞胺衍生物；

(3)將步驟(2)得到的含有苝酐的雙親性苝酰亞胺衍生物溶解在良溶劑中后加入不良溶劑，靜置，通過所述苝酐之間的π-π相互作用自組裝得到對有機磷酸酯類及相關有機含磷化合物氣體具有熒光響應的一維有機半導體納米線或納米帶。

根據本發明，步驟(1)中，苝-3,4,9,10-四羧酸二酐與長鏈烷基胺或支鏈烷基胺的摩爾比為1:1～1:1.5，優選1:1.3。

根據本發明，步驟(1)中，所述溶劑為咪唑，用量相對于100mg苝-3,4,9,10-四羧酸二酐為5-10g。

根據本發明，步驟(1)中，將苝-3,4,9,10-四羧酸二酐與溶劑混合并加熱至110～130℃溶解后緩慢注入長鏈烷基胺或支鏈烷基胺中進行反應(一般進行反應的時間為3小時左右)得到反應液，然后向反應液中加入8～15毫升的乙醇及8～15毫升的濃鹽酸(質量濃度為36％)后攪拌過夜；取出產物，用水沖洗至pH為中性后烘干待用。

根據本發明，步驟(2)中，所述含有極性基團的芳胺或含有極性基團的芳基烷基胺選自：鄰位羥甲基苯胺、間位羥甲基苯胺、對位羥甲基苯胺、2,3-二羥甲基苯胺、2,4-二羥甲基苯胺、3,5-二羥甲基苯胺、鄰位羥甲基芐胺、間位羥甲基芐胺、對位羥甲基芐胺、2,3-二羥甲基芐胺、2,4-二羥甲基芐胺、3,5-二羥甲基芐胺、鄰位羥甲基苯乙胺、鄰位羥甲基苯乙胺、間位羥甲基苯乙胺、2,3-二羥甲基苯乙胺、2,4-二羥甲基苯乙胺、3,5-二羥甲基苯乙胺、鄰位羥乙基苯胺、間位羥乙基苯胺、對位羥乙基苯胺、2,3-羥乙基苯胺、2,4-羥乙基苯胺、3,5-羥乙基苯胺、鄰位羥乙基芐胺、間位羥乙基芐胺、對位羥乙基芐胺、2,3-羥乙基芐胺、2,4-羥乙基芐胺、3,5-羥乙基芐胺、鄰位羥乙基苯乙胺、鄰位羥乙基苯乙胺、間位羥乙基苯乙胺、2,3-羥乙基苯乙胺、2,4-羥乙基苯乙胺或3,5-羥乙基苯乙胺。

根據本發明，步驟(2)中，步驟(1)的第一中間體與含有極性基團的芳胺或含有極性基團的芳基烷基胺的摩爾比為1:1.2～1:2，優選1:1.5。

根據本發明，步驟(2)中，反應溫度為110～140℃，反應完成后，向反應液中加入8～15毫升的濃鹽酸(質量濃度為36％)后攪拌過夜，取出產物，得到含有苝酐的雙親性苝酰亞胺衍生物。

根據本發明，步驟(3)中，良溶劑與不良溶劑的體積比優選為1:5～1:20。

根據本發明，所述的良溶劑是氯仿、二氯甲烷或1,2-二氯乙烷等。

根據本發明，所述的不良溶劑是乙醇、丙酮、乙腈或甲醇等。

本發明還提供由多根上述的一維有機半導體納米線或納米帶自組裝編織形成的具有網狀結構的膜。

對本發明的一維有機半導體納米線或納米帶進行熒光量子產率測量，熒光量子產率為3～14％。

本發明的具有網狀結構的膜，可用于檢測有機磷酸酯類及相關有機含磷化合物有毒氣體。

本發明中，所述膜在與微量的有機磷酸酯類及相關有機含磷化合物有毒蒸氣接觸時，其熒光會發生增強或淬滅現象。所述的微量的有機磷酸酯類及相關有機含磷化合物有毒蒸氣的濃度為ppb～ppm級別(如濃度為幾個ppb到幾百ppm)，而這種膜對胺類氣體及常見的有機溶劑(幾千到幾萬ppm)響應不靈敏，由此可以應用于實際極微量的有機磷酸酯類及相關有機含磷化合物有毒化合物的檢測。

因此，結合熒光響應的結果，由本發明的膜能夠選擇性檢測有機磷酸酯類及相關有機含磷化合物有毒化合物氣體，從而可以在實際生活中選擇性檢測大氣中污染物有機磷酸酯類及相關有機含磷化合物有毒物質的存在。

根據本發明，所述的有機磷酸酯類及相關有機含磷化合物有毒化合物是二甲氨基氰膦酸乙酯(塔崩(GA))、甲氟膦酸異丙酯(沙林(GB))、甲氟磷酸異己酯(索曼(GD))、二異丙基氟磷酸(DFP)、二乙基磷酰氯(DCP)等。

本發明提供一種檢測有機磷酸酯類及相關有機含磷化合物有毒氣體的方法，其包括以下步驟：將被檢測的有機磷酸酯類及相關有機含磷化合物有毒蒸氣吹入放置有本發明的膜的容器中，通過檢測所述膜的熒光強度的變化，檢測所述氣體的濃度。

根據本發明，所述氣體的檢測濃度從1ppb到200ppm。

本發明的有益效果是：

1.本發明提供了一種靈敏、簡便、快速的對有機含磷化合物有毒物質進行選擇性檢測的熒光檢測方法。通過熒光光譜強度的變化，快速對有機含磷化合物做出靈敏性響應。

2.提供一種含羥基取代的苝酰亞胺衍生物自組裝成一維有機半導體納米線或納米帶編織形成的多孔膜對有機磷酸酯類及相關有機含磷化合物有毒氣體進行熒光檢測的實際應用方法。

3.提供一種有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏(ppb級)熒光響應的一維有機半導體納米線或納米帶。

附圖說明

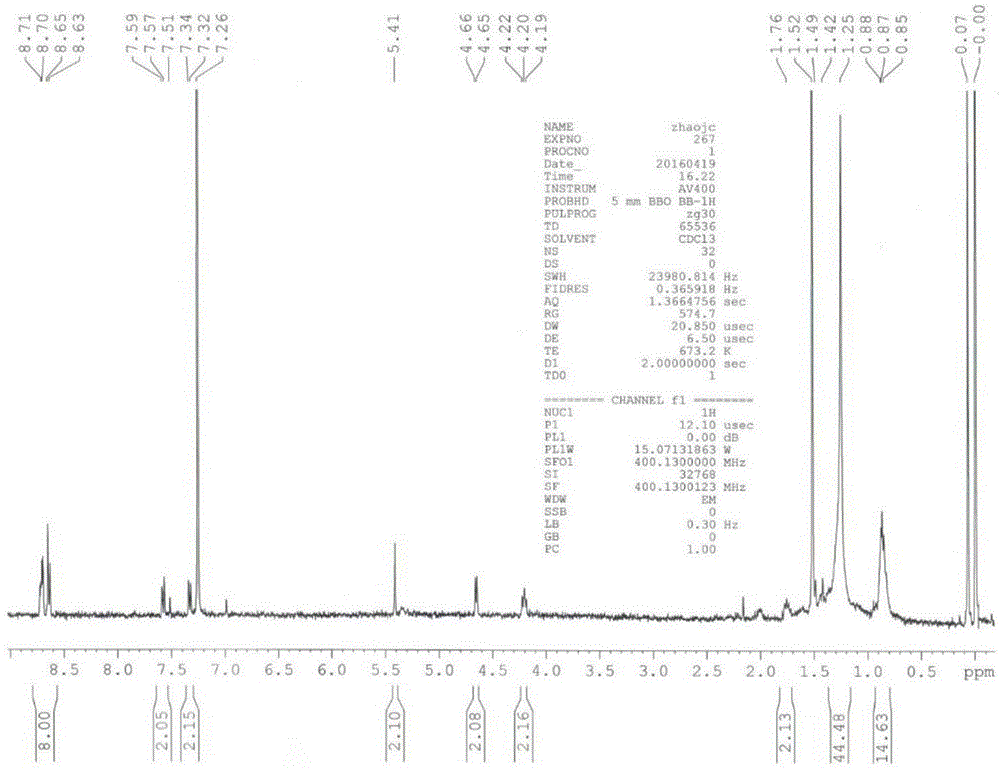

圖1.本發明實施例1的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體的核磁數據譜圖。

圖2.本發明實施例2的一端為4-羥甲基芐基，另一端為5-氨基壬烷基取代的含有苝酐的苝酰亞胺衍生物單體的核磁數據譜圖。

圖3.本發明實施例1的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體的紫外-可見吸收光譜，以及將單體靜置于良溶劑與不良溶劑的混合溶劑中48h的紫外-可見吸收光譜，通過分子內所含苝酐之間的π-π相互作用構筑形成具有超靈敏熒光響應的一維有機半導體納米線。

圖4.由本發明實施例1的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的具有超靈敏熒光響應的一維有機半導體納米線的SEM圖像；其中：圖4中的a為多根納米線編織形成的網狀結構的多孔膜的結構，圖4中的b為單根一維有機半導體納米線。

圖5.本發明實施例1的由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜，在488納米波長照射下的熒光發射圖，其寬熒光發射波段為650納米～800納米。

圖6.由本發明實施例2的一端為4-羥甲基芐基，另一端為5-氨基壬烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的具有靈敏熒光響應的一維有機半導體納米線的SEM圖像；其中：圖6中的a為多根納米線編織形成的網狀結構的膜的結構，圖6中的b為單根一維有機半導體納米帶。

圖7.由本發明實施例4的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的對有機含磷有毒氣體二乙基磷酰氯(DCP)具有超靈敏熒光響應的一維有機半導體納米線自組裝編織形成的網狀結構的膜，對于13.2ppm的二乙基磷酰氯(DCP)蒸氣的熒光變化譜圖。

圖8.由本發明實施例4的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的對有機含磷化合物有毒氣體二乙基磷酰氯(DCP)具有超靈敏熒光響應的一維有機半導體納米線自組裝編織形成的網狀結構的膜，對于1.32ppm的二乙基磷酰氯(DCP)蒸氣的熒光變化譜圖。

圖9.由本發明實施例4的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的對有機含磷化合物有毒氣體二乙基磷酰氯(DCP)具有超靈敏熒光響應的一維有機半導體納米線自組裝編織形成的網狀結構的膜，對于0.132ppm的二乙基磷酰氯(DCP)蒸氣的熒光變化譜圖。

圖10.由本發明實施例4的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的對有機含磷化合物有毒氣體二乙基磷酰氯(DCP)具有超靈敏熒光響應的一維有機半導體納米線自組裝編織形成的網狀結構的膜，對于各種有機溶劑的熒光變化譜圖。

圖11.由本發明實施例4的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的對有機含磷化合物有毒氣體二乙基磷酰氯(DCP)具有超靈敏熒光響應的一維有機半導體納米線自組裝編織形成的網狀結構的膜，對于空氣中的微量二乙基磷酰氯(DCP)蒸氣檢測擬合圖。從圖中可以看出檢出極限為9ppt。

圖12.由本發明實施例5的一端為4-羥甲基芐基，另一端為5-氨基壬烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的對有機含磷有毒氣體二乙基磷酰氯(DCP)具有靈敏熒光響應的一維有機半導體納米線自組裝編織形成的網狀結構的膜，對于13.2ppm和1.32ppm的二乙基磷酰氯(DCP)蒸氣的熒光變化譜圖。

圖13.由本發明實施例5的一端為4-羥甲基芐基，另一端為5-氨基壬烷基取代的含有苝酐的苝酰亞胺衍生物單體構筑而成的對有機含磷有毒氣體二乙基磷酰氯(DCP)具有超靈敏熒光響應的一維有機半導體納米線自組裝編織形成的網狀結構的膜，對于空氣中的微量二乙基磷酰氯(DCP)蒸氣檢測擬合圖。從圖中可以看出檢出極限為0.131ppm。

具體實施方式

本發明中采用所述的一維有機半導體納米線或納米帶材料，對有機磷酸酯類及相關有機含磷化合物有毒氣體進行熒光檢測，可達到ppb級別靈敏度。有機磷酸酯類及相關有機含磷化合物有毒氣體的毒性原理是奪取活潑質子使得蛋白質失活，強力破壞人體內乙酰膽堿酯酶，使得哺乳動物迅速致命。本發明中，從分子設計入手，在端位取代基引入羥基等活性基團提供活潑質子，可以在一定程度上增加材料與有機磷酸酯類及相關有機含磷化合物有毒氣體之間的相互作用影響聚集體的表面響應，從而實現聚集體熒光增強或熒光淬滅的現象；其次，利用自組裝方法構建的n型一維有機半導體納米線或納米帶編制成的網狀膜，增加了與有機磷酸酯類及相關有機含磷化合物有毒氣體接觸的比表面積，有利于有機磷酸酯類及相關有機含磷化合物有毒氣體的吸附擴散，提高對有機磷酸酯類及相關有機含磷有毒化合物(屬于一種神經毒劑)的檢測靈敏度。

根據發明人的實驗證明，本發明的一維有機半導體納米線或納米帶編織形成的具有網狀多孔結構的膜，能夠?qū)τ袡C磷酸酯類及相關有機含磷化合物有毒氣體進行ppb級別的熒光方法檢測。

本發明的含有苝酐的苝酰亞胺衍生物的單體結構，采用不對稱取代的目的除了調控分子的溶解度外，還可使兩端具有不對稱兩親性取代基的含有苝酐的苝酰亞胺衍生物單體在良溶劑和不良溶劑的混合液中進行自組裝時，由于溶劑的極性作用的影響，使含有極性基團的基團裸露在聚集體的外面，從而增強與有機磷酸酯類及相關有機含磷有毒化合物(神經毒氣)之間的相互作用，提高檢測的靈敏度。

本發明的一維有機半導體納米線或納米帶，具有3～14％的熒光量子產率，可以作為極好的熒光傳感器材料；并且，由于本發明的對有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏(ppb級)熒光響應的一維有機半導體納米線或納米帶編織形成的網狀多孔膜具有納米級別的結構，具有比表面積大的特點有利于被檢測有機含磷化合物蒸氣在納米線表面的吸附擴散，可以大大提高檢出極限。本發明的對有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏(ppb級)熒光響應的一維有機半導體納米線或納米帶編織形成的網狀多孔膜可以作為檢測有機磷酸酯類及相關有機含磷化合物有毒化合物很好的熒光傳感材料。

本發明中，利用所述膜對有機磷酸酯類及相關有機含磷化合物有毒化合物的檢測中，我們觀察到了很明顯的熒光增強或熒光淬滅效果，在停止吹入被檢測的有機磷酸酯類及相關有機含磷化合物有毒的蒸氣之后，熒光恢復到原來的基線水平。由于這種網狀結構的膜對于有機磷酸酯類及相關有機含磷化合物有毒化合物的熒光響應的敏感性用它做為傳感器材料，可以進行對于空氣中有機磷酸酯類及相關有機含磷化合物有毒化合物蒸氣進行安全檢測。

為使本發明的目的、技術方案和優點更加清楚明白，以下結合具體實施例，并參照附圖，對本發明進一步詳細說明。但本領域技術人員知曉，本發明并不局限于附圖和以下實施例。

實施例1

制備具有如下分子式的一端為4-羥甲基芐基，另一端為十二烷基取代的含有苝酐的苝酰亞胺衍生物單體。

(1)將50毫克的苝-3,4,9,10-四羧酸二酐及8克的咪唑混合并加熱至110℃～130℃溶解后向混合液中緩慢注入相對于苝-3,4,9,10-四羧酸二酐摩爾量過量的十二烷基胺溶液進行反應3小時左右得到反應液，然后向反應液中加入8毫升～15毫升的乙醇及8毫升～15毫升的濃鹽酸(質量濃度為36％)后攪拌過夜；取出產物，用水沖洗至pH為中性，烘干；

(2)取步驟(1)烘干后得到的產物50毫克～100毫克，向其中加入8克～10克的咪唑及200微升的4-羥甲基芐基胺，在溫度為110℃～140℃下進行反應3小時左右得到反應液，然后向得到的反應液中加入10毫升的濃鹽酸(質量濃度為36％)后攪拌過夜，取出產物，得到兩端具有不對稱兩親性取代基的含有苝酐的苝酰亞胺衍生物單體；核磁共振數據圖如圖1所示。

(3)將步驟(2)得到的兩端具有不對稱兩親性取代基的含有苝酐的苝酰亞胺衍生物單體溶解在50毫升～100毫升的氯仿中后，待其溶解完全后取出5毫升溶液加入到50毫升的乙醇中，迅速攪拌后靜置，由多個兩端具有不對稱兩親性取代基的含有苝酐的苝酰亞胺衍生物，通過所述的苝酐之間的π-π相互作用自組裝得到含有多根對有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏熒光響應的一維有機半導體納米線的懸浮液。如圖3a所示，紫外-可見吸收光譜的單分子特征峰在486nm和527nm處，單分子聚集后，聚集體的特征吸收峰與單分子相比發生明顯的變化，如圖3b所示，說明兩端具有不對稱兩親性取代基的含有苝酐的苝酰亞胺衍生物在不良溶劑中逐漸通過π-π相互作用自組裝連接形成一維有機半導體納米線；

(4)將步驟(3)得到的含有多根對有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏熒光響應的一維有機半導體納米線的懸浮液靜置24小時后，搖晃后取出容器底部制備好的對有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏熒光響應的一維有機半導體納米線，用移液槍轉移并置于乙醇中搖勻分散并反復洗滌，利用苝酰亞胺衍生物小分子自組裝的方法得到含有多根對有機磷酸酯類及相關有機含磷化合物有毒氣體具有超靈敏熒光響應的一維有機半導體納米線的懸濁液。

將上述得到的懸濁液放置在硅片上，并于干燥器中干燥，得到納米線自組裝編織形成網狀結構的多孔膜。將干燥后的所述的多孔膜置于萊卡離子濺射儀中，將粒徑為10納米的鉑粒子負載在所述的多孔膜的表面，然后放入場發射掃瞄電子顯微鏡觀察形貌，SEM圖像的結果如圖4所示，其中，圖4中的a圖是由多根沿π-π相互作用堆積方向生長的單根紅色一維有機半導體納米線自組裝編織形成網狀結構的多孔膜；該多孔膜的結構為網狀，多孔隙，表面積很大；b圖顯示的單根紅色一維有機半導體納米線的長度約為2～10微米，寬度大約是200納米～1微米。

將上述制備出的由多根紅色一維有機半導體納米線或帶的聚集體材料放入比色皿中進行紫外-可見吸收光譜檢測，如圖3b所示這種紅色一維有機半導體納米線具有很寬的吸收帶，覆蓋了整個可見光區。選取由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜進行吸收488納米光源激發時測量其熒光發射，如圖5所示，該由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的多孔膜在697納米處具有最強的熒光發射。

另取少量由該多根紅色一維有機半導體納米線自組裝編織形成網狀結構的多孔膜放置于測量熒光量子產率的儀器中，選取激發波長為488納米，檢測其熒光發射最強697納米處的熒光量子產率為14％。

熒光量子產率的測定方法：

將樣品滴在聚四氟乙烯薄膜上，通過測定樣品的熒光激發光譜，選取最佳激發波長。

測量用的儀器為Hamamatsu C11247熒光量子產率光譜儀。

測試選取單波長掃描模式，在最佳激發波長下測定樣品熒光量子產率，每一樣品滴3個膜片做平行測試，取均值。

實施例2

制備具有如下分子式的一端為4-羥甲基芐基，另一端為5-氨基壬烷基取代的含有苝酐的苝酰亞胺衍生物單體。

(1)將50毫克的苝-3,4,9,10-四羧酸二酐及8克的咪唑混合并加熱至130℃溶解后向混合液中緩慢注入相對于苝-3,4,9,10-四羧酸二酐摩爾量過量的5-氨基壬烷胺溶液進行反應3小時左右得到反應液，然后向反應液中加入10毫升的乙醇及15毫升的濃鹽酸(質量濃度為36％)后攪拌過夜；取出產物，用水沖洗至pH為中性，烘干；

(2)取步驟(1)烘干后得到的產物50毫克，向其中加入8克的咪唑及200微升的4-羥甲基芐胺，在溫度為130℃下進行反應3小時得到反應液，然后向反應液中加入15毫升的濃鹽酸(質量濃度為36％)后攪拌過夜，取出產物。得到兩端具有不對稱兩親性取代基的含有苝酐的苝酰亞胺衍生物單體；核磁共振數據圖如圖2所示。

(3)將步驟(2)得到的含有苝酐的雙親性苝酰亞胺衍生物溶解在氯仿中后加入乙醇(氯仿與乙醇的體積比為1:10～1:20)，靜置24h，由多個含有苝酐的雙親性苝酰亞胺衍生物，通過所述的苝酐之間的π-π相互作用自組裝得到對有機磷酸酯類及相關有機含磷化合物有毒氣體具有熒光響應的一維有機半導體納米帶。

在上述靜置的過程中，由多根得到的對有機磷酸酯類及相關有機含磷化合物有毒氣體具有熒光響應的一維有機半導體納米帶自組裝編織形成網狀結構的膜。

將上述得到的由多根所述的一維有機半導體納米帶自組裝的聚集體放置在硅片上，并于干燥器中干燥。將干燥后的所述的材料置于萊卡離子濺射儀中，將粒徑為10納米的鉑粒子負載在所述的膜的表面，然后放入場發射掃瞄電子顯微鏡觀察形貌，SEM圖像的結果如圖6所示，其中：a為宏觀多根一維有機半導體納米帶交叉排列編織成網狀結構，b為單根一維有機半導體納米帶長寬大小的尺度表征；每根一維有機納米帶的長度約為90～120微米，寬度約為1～3微米。

實施例3

利用實施例1制備得到的由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜用于熒光法檢測有機磷酸酯類及相關有機含磷化合物有毒蒸氣。

將由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜材料暴露在二乙基磷酰氯(DCP)蒸氣中，使用450納米激發光源激發由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜。用10mL的注射器，以2mL/s的速度向所述的多孔膜的表面吹不同濃度的二乙基磷酰氯(DCP)氣體，檢測結果都表現為出現了明顯的熒光增強。對比圖7，圖8和圖9，我們可以觀察到，濃度為13.2ppm的二乙基磷酰氯(DCP)蒸氣導致了大約45％的熒光增強，而濃度為1.32ppm的二乙基磷酰氯(DCP)蒸氣有18％左右的熒光增強，濃度為0.132ppm的二乙基磷酰氯(DCP)蒸氣有5％左右的熒光增強。在停止吹氣后熒光恢復到基線狀態。因此，由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜對于有機含磷化合物有毒氣體二乙基磷酰氯(DCP)體現了高的靈敏度。由于這種一維有機半導體納米線對于有機磷酸酯類及相關有機含磷化合物有毒蒸氣的熒光變化的敏感性，用它做為傳感器材料，進行快速，便攜的有機磷酸酯類及相關有機含磷化合物有毒蒸氣的安全檢測，有著很好的應用前景。

實施例4

為了顯示實施例1制備得到的由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜可以對空氣中的有機磷酸酯類及相關有機含磷化合物有毒蒸氣有選擇性響應，利用實施例3同樣的儀器及同樣的吹入有機磷酸酯類及相關有機含磷化合物有毒氣體的方法。將由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜暴露在常見的幾種可能導致熒光增強或淬滅的干擾物中，觀察其熒光強度的變化。考慮到其它揮發性有機溶劑可能會影響熒光強度的響應而導致在實際應用時產生錯誤信號，我們檢測了13種常見的干擾物質，如圖10可以看到，其中三種有機溶劑(乙醇、二氯甲烷、乙腈)對聚集體熒光的影響不明顯。綜合檢測實施例3的熒光響應信號，可以精確顯示出由多根紅色一維有機半導體納米線自組裝編織形成網狀結構的膜對有機含磷化合物有毒氣體二乙基磷酰氯(DCP)在我們能夠達到的最低準確濃度時的熒光猝滅程度，如圖11所示，當熒光增強1％時所能檢測到的有機含磷有毒化合物二乙基磷酰氯(DCP)的濃度為9ppb。因此，可以通過熒光信號模式精確檢測出環境空氣中有機磷含磷化合物有毒氣體二乙基磷酰氯(DCP)的存在。

實施例5

為了顯示實施例2制備得到的一維有機半導體納米帶自主裝編織形成網狀結構的膜可以對空氣中的有機磷酸酯類及相關有機含磷化合物有毒蒸氣進行響應。利用實施例3同樣的儀器及同樣的方法吹入有機含磷化合物有毒氣體二乙基磷酰氯(DCP)。一維有機半導體納米帶自主裝編織形成網狀結構的膜對于濃度為ppm級的二乙基磷酰氯(DCP)有響應。檢測從13.2ppm～0.132ppm，如圖12所示。從圖13可以看出其對DCP的檢測極限為0.131ppm。該一維有機半導體納米帶自組裝編織形成的具有網狀結構的膜材料均有熒光響應。

以上，對本發明的實施方式進行了說明。但是，本發明不限定于上述實施方式。凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
