本發明涉及一種冷卻裝置，尤其涉及一種菜籽榨油用快速冷卻裝置。

背景技術：

菜籽，也稱為蕓苔子，是草本十字花科作物，是我國主要油料作物和蜜源作物之一，其籽粒是制浸油脂原料主要品種之一。菜籽栽培遍及全國，分為冬油菜和春油菜兩種。

榨油就是指借助于機械和其他外力的作用，通過提高溫度，激活油分子，將油脂從油料中擠壓出來的操作過程。一般的榨油過程都屬于高溫作業，榨出來的油一般需要經過很長一段時間冷卻，所以整個榨油的過程十分費時。

冷卻是指為了達到一定的溫度條件，將溫度高的或者常溫的物體，通過一定的機械手段或者自然放置，以達到溫度降低的目的。

目前菜籽榨油裝置存在冷卻速度慢的缺點，因此亟需設計一種冷卻速度快的菜籽榨油用快速冷卻裝置。

技術實現要素：

（1）要解決的技術問題

本發明為了克服目前菜籽榨油裝置冷卻速度慢的缺點，本發明要解決的技術問題是提供一種冷卻速度快的菜籽榨油用快速冷卻裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種菜籽榨油用快速冷卻裝置，包括有風冷座、導熱層、冰塊箱、鐵質安裝板、小皮帶輪、風冷電機、進風管、第一支桿、軸承座、第一轉軸、第二轉軸、大皮帶輪、平皮帶、移動裝置、風冷電扇、出風管、噴槍、第二支桿、支架、第一齒輪、第一齒條、滑軌、T形支桿、掛鉤、濾網、移動框、滑塊、第二齒條和第二齒輪；鐵質安裝板底部左側設有風冷座，風冷座底部左側設有進風管，進風管右側設有出風管，出風管頂部和底部均設有冰塊箱，冰塊箱內設有導熱層，導熱層與出風管接觸，進風管內設有風冷電機，風冷電機右側設有第一轉軸，第一轉軸上設有小皮帶輪和風冷電扇，小皮帶輪位于風冷電扇左方，進風管底部左側設有第一支桿，第一支桿底端設有軸承座，軸承座上安裝有第二轉軸，第二轉軸上設有大皮帶輪和移動裝置，大皮帶輪位于移動裝置左方，大皮帶輪與小皮帶輪之間繞有平皮帶，移動裝置包括有噴槍、第二支桿、支架、第一齒輪、第一齒條、滑軌、T形支桿、掛鉤、濾網、移動框、滑塊、第二齒條和第二齒輪，出風管底部設有滑軌，滑軌上設有滑塊，滑塊前側設有移動框，移動框內前壁和后壁均設有第二齒條，第二轉軸右端設有第二齒輪，第二齒輪位于移動框內，移動框底部設有T形支桿，T形支桿底部前后兩側均設有掛鉤，掛鉤上設有濾網，滑塊后側設有第一齒條，滑軌后側設有支架，支架后側底端設有第一齒輪，第一齒輪與第一齒條嚙合，第一齒輪左側偏心鉸接連接有第二支桿，第二支桿頂端設有噴槍。

優選地，還包括有電磁鐵、鐵片和軟管，出風管頂部和底部右側均設有電磁鐵，電磁鐵右方設有軟管，軟管左側設有鐵片，鐵片與電磁鐵接觸，電磁鐵與出風管為固定連接，鐵片與軟管為固定連接。

優選地，還包括有磁鐵塊，風冷座頂部設有磁鐵塊，磁鐵塊的立體形狀為長方體，磁鐵塊與風冷座為固定連接，磁鐵塊為水平設置，磁鐵塊的立體形狀為長方體，磁鐵塊的高度為3cm。

優選地，還包括有彈力繩，T形支桿底部前后兩側均設有彈力繩，彈力繩底部與掛鉤頂部連接，彈力繩頂部與T形支桿為固定連接，彈力繩底部與掛鉤為固定連接，彈力繩的橫截面形狀為橢圓形。

優選地，還包括有第三支桿和照明燈，移動框頂部設有第三支桿，第三支桿頂部前端設有照明燈，照明燈的額定電壓為220V，照明燈的額定功率為30W，照明燈為水平設置。

優選地，還包括有加強筋，支架頂部后側與滑軌后側上方之間設有加強筋，加強筋的材質為Q235鋼，加強筋呈傾斜狀，加強筋的下表面與滑軌后側面之間的夾角為45°。

優選地，T形支桿上開有小孔，小孔貫穿T形支桿左側面和右側面，小孔的立體形狀為圓柱體，小孔的體積為T形支桿體積的1/5，相鄰小孔之間的距離相等，小孔的直徑為2cm。

優選地，移動框的材質為Q235鋼，移動框的前壁橫截面形狀為長方形，移動框前壁橫截面的長度為5cm，移動框前壁橫截面的寬度為2cm，移動框的高度為35cm，移動框的表面為加工表面。

優選地，第一轉軸和第二轉軸的材質均為KTZ550-04可鍛鑄鐵，第一轉軸和第二轉軸均為水平設置，第一轉軸和第二轉軸的立體形狀均為圓柱體，第一轉軸和第二轉軸的表面均為加工表面。

工作原理：當需要進行菜籽榨油的冷卻操作時，將冰塊放置在冰塊箱內，將待除雜處理的菜籽放置在濾網內，啟動噴槍噴出空氣清新劑，清新空氣，啟動風冷電機轉動，帶動第一轉軸轉動，帶動風冷電扇進行轉動，所以可以將空氣從進風管吸入，然后通過出風管吹出，因為冰塊箱內設有導熱層，所以可以傳導出風管內的熱量，從而使出風管內的空氣達到降溫作用，出風管吹出的空氣溫度低，所以可以達到良好的冷卻效果，并且在第一轉軸轉動時，使小皮帶輪轉動，從而帶動大皮帶輪轉動，使第二轉軸轉動，進而使第二齒輪轉動，由于第二齒輪與第二齒條嚙合，所以使移動框上下移動，使T形支桿上下移動，進而使濾網上下移動，對待處理的菜籽進行過濾處理，清除菜籽內的雜質，并且在移動框上下移動時，使滑塊上下移動，從而使第一齒條上下移動，使第一齒輪交替逆時針和順時針轉動，從而使第二支桿擺動，進而使噴槍擺動，所以可以擴大噴槍的工作范圍，使空氣凈化的效果更好，重復上述原理，進行菜籽榨油的快速冷卻處理，當冷卻工作完畢后，噴槍停止工作，風冷電機停止工作，操作人員取下除雜完畢的菜籽，當下次還需要進行菜籽的快速冷卻處理時，可以再次按照上述原理進行工作。

因為還包括有電磁鐵、鐵片和軟管，出風管頂部和底部右側均設有電磁鐵，電磁鐵右方設有軟管，軟管左側設有鐵片，鐵片與電磁鐵接觸，電磁鐵與出風管為固定連接，鐵片與軟管為固定連接，在進行菜籽榨油的快速冷卻操作時，給電磁鐵通電帶有磁性，使電磁鐵吸住鐵片，軟管可以自由控制出風口位置，可以使出風口正對待冷卻的菜籽油，所以可以加速菜籽油的冷卻速度。

因為還包括有磁鐵塊，風冷座頂部設有磁鐵塊，磁鐵塊的立體形狀為長方體，磁鐵塊與風冷座為固定連接，磁鐵塊為水平設置，磁鐵塊的立體形狀為長方體，磁鐵塊的高度為3cm，所以操作人員可以自由調整風冷座在鐵質安裝板底部的位置。

因為還包括有彈力繩，T形支桿底部前后兩側均設有彈力繩，彈力繩與掛鉤頂部連接，彈力繩頂部與T形支桿為固定連接，彈力繩底部與掛鉤為固定連接，彈力繩的橫截面形狀為圓形，所以可以使濾網上下晃動的效果更好，菜籽的除雜效果更好。

因為還包括有第三支桿和照明燈，移動框頂部設有第三支桿，第三支桿頂部前端設有照明燈，照明燈的額定電壓為220V，照明燈的額定功率為30W，照明燈為水平設置，照明燈可以提供一定的光照，所以在光線弱或者晚上時，照明燈可以使菜籽榨油的冷卻工作正常進行。

（3）有益效果

本發明達到了冷卻速度快、裝置的結構和操作簡單的效果，因為設置有導熱層和冰塊箱，所以可以有效地對出風管內的空氣進行降溫處理，所以可以使菜籽榨油的冷卻操作速度更快。

附圖說明

圖1為本發明的第一種主視結構示意圖。

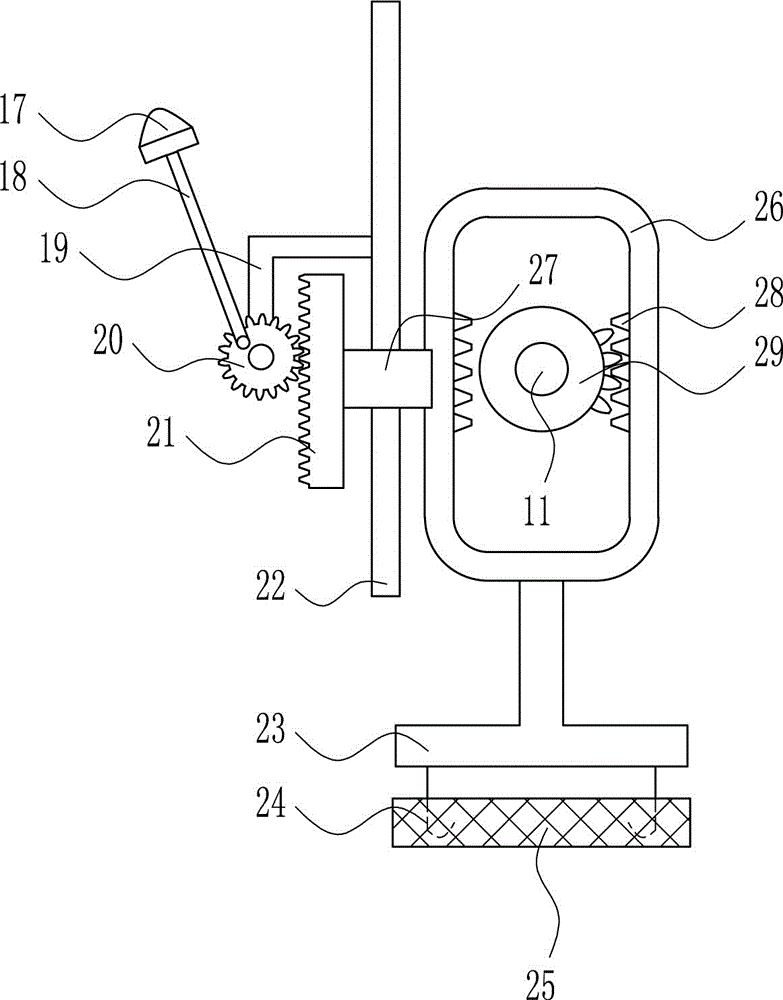

圖2為本發明移動裝置的第一種左視結構示意圖。

圖3為本發明的第二種主視結構示意圖。

圖4為本發明的第三種主視結構示意圖。

圖5為本發明移動裝置的第二種左視結構示意圖。

圖6為本發明移動裝置的第三種左視結構示意圖。

圖7為本發明移動裝置的第四種左視結構示意圖。

附圖中的標記為：1-風冷座，2-導熱層，3-冰塊箱，4-鐵質安裝板，5-小皮帶輪，6-風冷電機，7-進風管，8-第一支桿，9-軸承座，10-第一轉軸，11-第二轉軸，12-大皮帶輪，13-平皮帶，14-移動裝置，15-風冷電扇，16-出風管，17-噴槍，18-第二支桿，19-支架，20-第一齒輪，21-第一齒條，22-滑軌，23-T形支桿，24-掛鉤，25-濾網，26-移動框，27-滑塊，28-第二齒條，29-第二齒輪，30-電磁鐵，31-鐵片，32-軟管，33-磁鐵塊，34-彈力繩，35-第三支桿，36-照明燈，37-加強筋，38-小孔。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種菜籽榨油用快速冷卻裝置，如圖1-7所示，包括有風冷座1、導熱層2、冰塊箱3、鐵質安裝板4、小皮帶輪5、風冷電機6、進風管7、第一支桿8、軸承座9、第一轉軸10、第二轉軸11、大皮帶輪12、平皮帶13、移動裝置14、風冷電扇15、出風管16、噴槍17、第二支桿18、支架19、第一齒輪20、第一齒條21、滑軌22、T形支桿23、掛鉤24、濾網25、移動框26、滑塊27、第二齒條28和第二齒輪29；鐵質安裝板4底部左側設有風冷座1，風冷座1底部左側設有進風管7，進風管7右側設有出風管16，出風管16頂部和底部均設有冰塊箱3，冰塊箱3內設有導熱層2，導熱層2與出風管16接觸，進風管7內設有風冷電機6，風冷電機6右側設有第一轉軸10，第一轉軸10上設有小皮帶輪5和風冷電扇15，小皮帶輪5位于風冷電扇15左方，進風管7底部左側設有第一支桿8，第一支桿8底端設有軸承座9，軸承座9上安裝有第二轉軸11，第二轉軸11上設有大皮帶輪12和移動裝置14，大皮帶輪12位于移動裝置14左方，大皮帶輪12與小皮帶輪5之間繞有平皮帶13，移動裝置14包括有噴槍17、第二支桿18、支架19、第一齒輪20、第一齒條21、滑軌22、T形支桿23、掛鉤24、濾網25、移動框26、滑塊27、第二齒條28和第二齒輪29，出風管16底部設有滑軌22，滑軌22上設有滑塊27，滑塊27前側設有移動框26，移動框26內前壁和后壁均設有第二齒條28，第二轉軸11右端設有第二齒輪29，第二齒輪29位于移動框26內，移動框26底部設有T形支桿23，T形支桿23底部前后兩側均設有掛鉤24，掛鉤24上設有濾網25，滑塊27后側設有第一齒條21，滑軌22后側設有支架19，支架19后側底端設有第一齒輪20，第一齒輪20與第一齒條21嚙合，第一齒輪20左側偏心鉸接連接有第二支桿18，第二支桿18頂端設有噴槍17。

還包括有電磁鐵30、鐵片31和軟管32，出風管16頂部和底部右側均設有電磁鐵30，電磁鐵30右方設有軟管32，軟管32左側設有鐵片31，鐵片31與電磁鐵30接觸，電磁鐵30與出風管16為固定連接，鐵片31與軟管32為固定連接。

還包括有磁鐵塊33，風冷座1頂部設有磁鐵塊33，磁鐵塊33的立體形狀為長方體，磁鐵塊33與風冷座1為固定連接，磁鐵塊33為水平設置，磁鐵塊33的立體形狀為長方體，磁鐵塊33的高度為3cm。

還包括有彈力繩34，T形支桿23底部前后兩側均設有彈力繩34，彈力繩34底部與掛鉤24頂部連接，彈力繩34頂部與T形支桿23為固定連接，彈力繩34底部與掛鉤24為固定連接，彈力繩34的橫截面形狀為橢圓形。

還包括有第三支桿35和照明燈36，移動框26頂部設有第三支桿35，第三支桿35頂部前端設有照明燈36，照明燈36的額定電壓為220V，照明燈36的額定功率為30W，照明燈36為水平設置。

還包括有加強筋37，支架19頂部后側與滑軌22后側上方之間設有加強筋37，加強筋37的材質為Q235鋼，加強筋37呈傾斜狀，加強筋37的下表面與滑軌22后側面之間的夾角為45°。

T形支桿23上開有小孔38，小孔38貫穿T形支桿23左側面和右側面，小孔38的立體形狀為圓柱體，小孔38的體積為T形支桿23體積的1/5，相鄰小孔38之間的距離相等，小孔38的直徑為2cm。

移動框26的材質為Q235鋼，移動框26的前壁橫截面形狀為長方形，移動框26前壁橫截面的長度為5cm，移動框26前壁橫截面的寬度為2cm，移動框26的高度為35cm，移動框26的表面為加工表面。

第一轉軸10和第二轉軸11的材質均為KTZ550-04可鍛鑄鐵，第一轉軸10和第二轉軸11均為水平設置，第一轉軸10和第二轉軸11的立體形狀均為圓柱體，第一轉軸10和第二轉軸11的表面均為加工表面。

工作原理：當需要進行菜籽榨油的冷卻操作時，將冰塊放置在冰塊箱3內，將待除雜處理的菜籽放置在濾網25內，啟動噴槍17噴出空氣清新劑，清新空氣，啟動風冷電機6轉動，帶動第一轉軸10轉動，帶動風冷電扇15進行轉動，所以可以將空氣從進風管7吸入，然后通過出風管16吹出，因為冰塊箱3內設有導熱層2，所以可以傳導出風管16內的熱量，從而使出風管16內的空氣達到降溫作用，出風管16吹出的空氣溫度低，所以可以達到良好的冷卻效果，并且在第一轉軸10轉動時，使小皮帶輪5轉動，從而帶動大皮帶輪12轉動，使第二轉軸11轉動，進而使第二齒輪29轉動，由于第二齒輪29與第二齒條28嚙合，所以使移動框26上下移動，使T形支桿23上下移動，進而使濾網25上下移動，對待處理的菜籽進行過濾處理，清除菜籽內的雜質，并且在移動框26上下移動時，使滑塊27上下移動，從而使第一齒條21上下移動，使第一齒輪20交替逆時針和順時針轉動，從而使第二支桿18擺動，進而使噴槍17擺動，所以可以擴大噴槍17的工作范圍，使空氣凈化的效果更好，重復上述原理，進行菜籽榨油的快速冷卻處理，當冷卻工作完畢后，噴槍17停止工作，風冷電機6停止工作，操作人員取下除雜完畢的菜籽，當下次還需要進行菜籽的快速冷卻處理時，可以再次按照上述原理進行工作。

因為還包括有電磁鐵30、鐵片31和軟管32，出風管16頂部和底部右側均設有電磁鐵30，電磁鐵30右方設有軟管32，軟管32左側設有鐵片31，鐵片31與電磁鐵30接觸，電磁鐵30與出風管16為固定連接，鐵片31與軟管32為固定連接，在進行菜籽榨油的快速冷卻操作時，給電磁鐵30通電帶有磁性，使電磁鐵30吸住鐵片31，軟管32可以自由控制出風口位置，可以使出風口正對待冷卻的菜籽油，所以可以加速菜籽油的冷卻速度。

因為還包括有磁鐵塊33，風冷座1頂部設有磁鐵塊33，磁鐵塊33的立體形狀為長方體，磁鐵塊33與風冷座1為固定連接，磁鐵塊33為水平設置，磁鐵塊33的立體形狀為長方體，磁鐵塊33的高度為3cm，所以操作人員可以自由調整風冷座1在鐵質安裝板4底部的位置。

因為還包括有彈力繩34，T形支桿23底部前后兩側均設有彈力繩34，彈力繩34與掛鉤24頂部連接，彈力繩34頂部與T形支桿23為固定連接，彈力繩34底部與掛鉤24為固定連接，彈力繩34的橫截面形狀為圓形，所以可以使濾網25上下晃動的效果更好，菜籽的除雜效果更好。

因為還包括有第三支桿35和照明燈36，移動框26頂部設有第三支桿35，第三支桿35頂部前端設有照明燈36，照明燈36的額定電壓為220V，照明燈36的額定功率為30W，照明燈36為水平設置，照明燈36可以提供一定的光照，所以在光線弱或者晚上時，照明燈36可以使菜籽榨油的冷卻工作正常進行。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
