本技術涉及食用油，具體為一種食用油壓榨提煉設備。

背景技術：

1、食用油是指用于烹飪、調味和食品加工的植物油或動物油，食用油通常從植物的種子、果實、堅果或動物的脂肪中提取而來，現有在對菜籽油進行壓榨提煉過程中，需要對壓榨后的油體進行過濾作業。

2、現有一種食用油壓榨提煉設備(授權公告號：cn212246933u)存在下述缺陷：上述設備通過配合壓榨圈震動使原料震動，防止原料粘在配合壓榨圈上，從而提高一定的工作效率，但是上述以及現有設備中通常需要使用到濾網進行過濾作業，而長期的過濾作業后，較多的濾渣易停留在過濾網上，導致濾網發生堵塞的情況，降低過濾效率，為此，提出本實用新型。

技術實現思路

1、本實用新型的目的在于提供一種食用油壓榨提煉設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種食用油壓榨提煉設備，包括過濾箱體，過濾箱體頂部設置有壓榨機體，壓榨機體背部連通設置有出油折管，出油折管貫穿固定在過濾箱體上，過濾箱體內部設置有轉動過濾組件，轉動過濾組件包括轉動設置在過濾箱體內背面?zhèn)任恢玫霓D(zhuǎn)動齒輪盤，轉動齒輪盤一側嚙合有驅動齒輪，驅動齒輪中軸固定插設有轉動桿，轉動桿轉動插設于過濾箱體上，轉動桿外端連接有轉動電機，出油折管底部設置為向前流向的橫管，轉動齒輪盤與橫管相轉動，轉動齒輪盤正面對稱固定有定位管，定位管內設置有定位彈簧，定位管內均插設有插設桿，插設桿正面端固定有固定圓塊，固定圓塊正面固定有過濾橫筒。

3、優選的，所述過濾橫筒正面鉸接設置有鉸接蓋塊，鉸接蓋塊與過濾橫筒之間設置有固定卡扣，鉸接蓋塊正面中部固定有連接套管。

4、優選的，所述過濾箱體正面開設有圓孔，圓孔上設置有安裝圓塊，安裝圓塊背面中部固定有連接桿，連接桿與連接套管相適配，安裝圓塊正面中部固定有十字桿。

5、優選的，所述十字桿外端適配設置有u型塊，u型塊與過濾箱體正面相固定，u型塊上固定有軸棒，軸棒上轉動套設有轉動擋桿，轉動擋桿用于對十字桿進行阻擋。

6、優選的，所述過濾橫筒外側對稱固定有固定條，固定條上滑動套設有放置u型條，放置u型條一端與轉動齒輪盤正面相固定，固定圓塊套設于出油折管底部的橫管上，鉸接蓋塊正面上部固定有第一把手。

7、優選的，所述十字桿正面固定有第二把手，過濾箱體底部連通設置有排出管，過濾箱體內部側面位置設置有l(wèi)型安裝板，轉動桿轉動插設于l型安裝板上。

8、與現有技術相比，本實用新型的有益效果是：

9、該食用油壓榨提煉設備，通過轉動過濾組件的設置，油體經過出油折管流入過濾橫筒內，轉動桿和驅動齒輪轉動，使得轉動齒輪盤帶動過濾橫筒進行同步轉動，從而過濾橫筒內的濾渣跟隨一起翻轉，加速過濾作業的同時在一定程度上避免了過濾橫筒堵塞的情況，提高過濾效率。

技術特征：

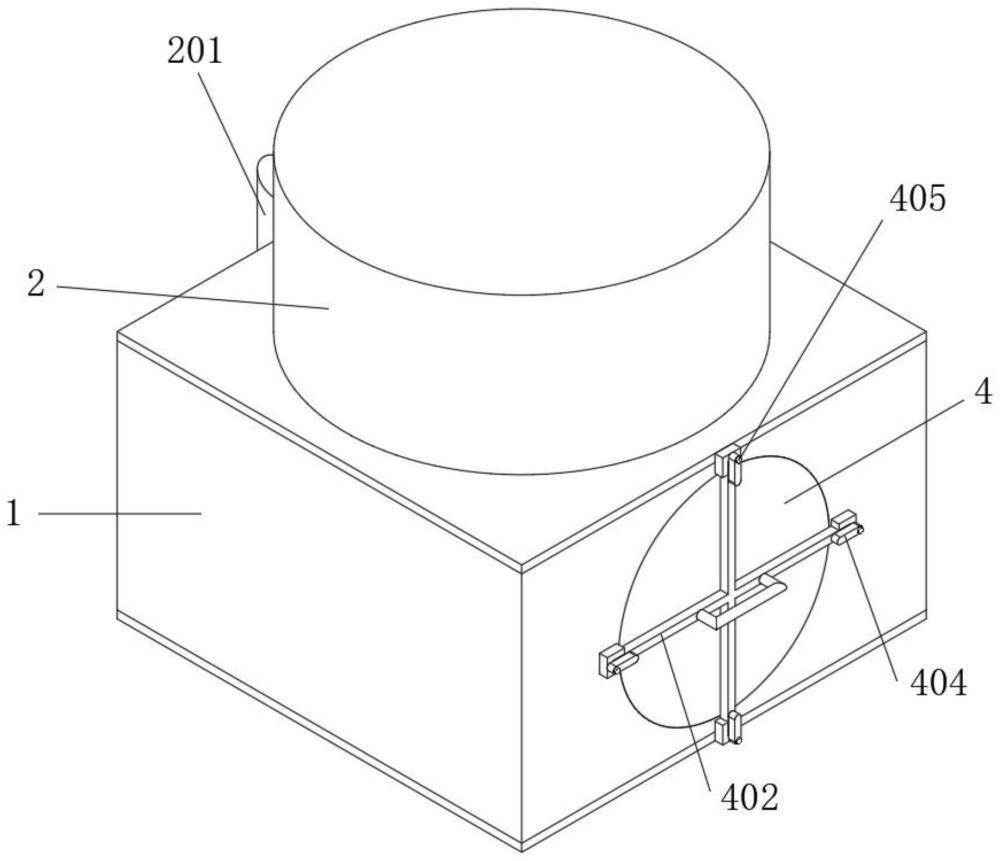

1.一種食用油壓榨提煉設備，包括過濾箱體(1)，其特征在于：過濾箱體(1)頂部設置有壓榨機體(2)，壓榨機體(2)背部連通設置有出油折管(201)，出油折管(201)貫穿固定在過濾箱體(1)上，過濾箱體(1)內部設置有轉動過濾組件，轉動過濾組件包括轉動設置在過濾箱體(1)內背面?zhèn)任恢玫霓D(zhuǎn)動齒輪盤(3)，轉動齒輪盤(3)一側嚙合有驅動齒輪(301)，驅動齒輪(301)中軸固定插設有轉動桿，轉動桿轉動插設于過濾箱體(1)上，轉動桿外端連接有轉動電機，出油折管(201)底部設置為向前流向的橫管，轉動齒輪盤(3)與橫管相轉動，轉動齒輪盤(3)正面對稱固定有定位管(302)，定位管(302)內設置有定位彈簧(303)，定位管(302)內均插設有插設桿(304)，插設桿(304)正面端固定有固定圓塊(305)，固定圓塊(305)正面固定有過濾橫筒(306)。

2.根據權利要求1所述的一種食用油壓榨提煉設備，其特征在于：所述過濾橫筒(306)正面鉸接設置有鉸接蓋塊(307)，鉸接蓋塊(307)與過濾橫筒(306)之間設置有固定卡扣，鉸接蓋塊(307)正面中部固定有連接套管(308)。

3.根據權利要求2所述的一種食用油壓榨提煉設備，其特征在于：所述過濾箱體(1)正面開設有圓孔，圓孔上設置有安裝圓塊(4)，安裝圓塊(4)背面中部固定有連接桿(401)，連接桿(401)與連接套管(308)相適配，安裝圓塊(4)正面中部固定有十字桿(402)。

4.根據權利要求3所述的一種食用油壓榨提煉設備，其特征在于：所述十字桿(402)外端適配設置有u型塊(403)，u型塊(403)與過濾箱體(1)正面相固定，u型塊(403)上固定有軸棒(405)，軸棒(405)上轉動套設有轉動擋桿(404)，轉動擋桿(404)用于對十字桿(402)進行阻擋。

5.根據權利要求2所述的一種食用油壓榨提煉設備，其特征在于：所述過濾橫筒(306)外側對稱固定有固定條(310)，固定條(310)上滑動套設有放置u型條(309)，放置u型條(309)一端與轉動齒輪盤(3)正面相固定，固定圓塊(305)套設于出油折管(201)底部的橫管上，鉸接蓋塊(307)正面上部固定有第一把手。

6.根據權利要求3所述的一種食用油壓榨提煉設備，其特征在于：所述十字桿(402)正面固定有第二把手，過濾箱體(1)底部連通設置有排出管(101)，過濾箱體(1)內部側面位置設置有l(wèi)型安裝板，轉動桿轉動插設于l型安裝板上。

技術總結
本技術公開了一種食用油壓榨提煉設備，涉及食用油技術領域。包括過濾箱體，過濾箱體頂部設置有壓榨機體，壓榨機體背部連通設置有出油折管，出油折管貫穿固定在過濾箱體上，過濾箱體內部設置有轉動過濾組件，轉動過濾組件包括轉動設置在過濾箱體內背面?zhèn)任恢玫霓D(zhuǎn)動齒輪盤，轉動齒輪盤一側嚙合有驅動齒輪，驅動齒輪中軸固定插設有轉動桿，轉動桿轉動插設于過濾箱體上。本技術通過轉動過濾組件的設置，油體經過出油折管流入過濾橫筒內，轉動桿和驅動齒輪轉動，使得轉動齒輪盤帶動過濾橫筒進行同步轉動，從而過濾橫筒內的濾渣跟隨一起翻轉，加速過濾作業的同時在一定程度上避免了過濾橫筒堵塞的情況，提高過濾效率。

技術研發人員：宋凱超,宋戰軍
受保護的技術使用者：青島金食佳糧油食品有限公司
技術研發日：20240329
技術公布日：2025/4/24
