本發明涉及一種具有可見光催化c–n鍵交叉偶聯性能的銅簇-吩噻嗪基金屬有機框架的制備方法及應用，屬于光催化材料。

背景技術：

1、c–n鍵是有機分子的重要構筑單元，也是賦予醫藥、農藥精細化學品生物活性的基本模塊。c–n鍵的形成反應是有機合成化學中最基本的方法之一，同時在生物醫藥等領域具有重要的應用價值。1903年，ullmann利用價格低廉的過渡金屬銅作為催化劑成功實現芳基鹵化物與氮中心親核試劑的偶聯，ullmann偶聯反應成為構建芳基c–n鍵最經典的方法之一，廣泛應用于精細化工醫藥、農藥中間體的制備。

2、然而，cu(i)對芳基碳鹵鍵的氧化加成步驟具有較高的能壘，因此依賴于高溫、強堿等較為苛刻的反應條件，也通常需要使用亞當量甚至當量的銅催化劑。即便在上述強化反應條件下，ullmann偶聯反應通常也僅適用于芳基碘、溴代物等活性較好、但較昂貴的偶聯試劑，而對于更為惰性且廉價的芳基氯代物則反應活性較低。

3、光催化與銅催化的協同為溫和條件下構筑c–n鍵提供了新機遇。鹵化亞銅與有機氮配體形成的銅配合物在近紫外光源激發下可得到具有較強還原能力的激發態，實現芳基和烷基溴、氯代物等惰性試劑的還原脫鹵形成芳基/烷基自由基，再由原位生成的cu(ii)物種捕獲自由基物種生成cu(iii)中間體，規避了銅催化ullmann反應中cu(i)對碳鹵鍵氧化加成中較高的熱力學壁壘，可在室溫甚至低溫條件下完成c–n交叉偶聯。但是，上述協同催化體系中，催化劑本身缺乏光敏單元，其在近紫外區的吸光性依賴于大共軛芳胺親核試劑配位，在可見區的吸光能力不足。

4、作為具有長程有序結構的新型有機、無機雜化材料，金屬有機框架（metal-organic?frameworks,?mofs）可在有機配體和金屬節點中分別引入染料光敏位點和過渡金屬簇中心，使催化體系兼具可見光吸收能力和過渡金屬催化能力，通過對有機配體與過渡金屬簇鏈接方式的精心設計，匹配光催化循環和過渡金屬催化循環中的電子轉移過程，實現光催化和過渡金屬催化的有效協同。

5、吩噻嗪類染料在可見光區有著強烈的光吸收，同時具有較負的激發態還原電位，較高的空穴遷移率，及優良的光穩定性，其衍生物因取代基不同而呈現不同的構象（軸向構象和赤道構象）和光物理化學性能，易于通過共價修飾連接配位基團或擴大其共軛體系，這使得吩噻嗪衍生物具備開發為mofs金屬有機框架配體的潛質；另外，吩噻嗪的非平面蝶形彎曲結構也利于在配位自組裝過程中抑制分子間自聚集等競爭性過程。廉價易得的碘化亞銅是ullmann偶聯反應的常用催化劑，其在反應過程中并非單分散的銅離子，而是以cunin簇的形式存在；其中，cu4i4簇為具有代表性的最小結構單元。

6、如能以吩噻嗪衍生物為配體，以cu4i4簇為節點，構建mof催化劑，有望兼顧光催化中心與銅催化中心的單分散和高密度分布，從而提升光催化ullmann偶聯的反應性。

7、本發明專利使用吩噻嗪衍生物pypth作為有機光敏配體，以cu4i4簇為節點，將cu4i4簇與吩噻嗪基配體pypth通過自組裝的方式得到了具有三維穿插結構的銅碘簇金屬有機框架mof材料。此催化劑兼顧光催化中心與銅催化中心的單分散、高密度分布、和可及性，以及孔道的開放性。

8、作為惰性底物的芳基鹵化物可有效進入到孔道內，并與光敏中心pypth通過弱相互作用實現活化和錨定；底物、吩噻嗪基光敏中心、銅簇節點三者間的可控、定向的電子轉移，有效協同光催化與銅催化兩個過程，可在溫和條件下達成較高的轉化率和選擇性。芳基氯化物在交叉偶聯反應中的活化是有機合成中一個長期存在的挑戰，此反應體系可適用于芳基氯、溴化物與氮中心親核試劑的ullmann型偶聯反應，銅簇-吩噻嗪基金屬有機框架作為新型光催化劑的使用大大降低了c–cl的活化難度，有效解決了傳統催化劑存在的問題，具有鮮明的創新性和應用便利性，為精細化工醫藥與農化品的合成提供了新思路。

技術實現思路

1、為了克服現有技術存在的不足，本發明的目的是提供一種具有可見光催化c–n鍵交叉偶聯性能的銅簇-吩噻嗪基金屬有機框架的制備方法及應用。采用這種制備方法得到的目標材料中，吩噻嗪衍生物配體依托自身優異的光還原能力可獲得芳基鹵化物自由基中間體，金屬簇在激發后發生向配體的電子轉移并與親核試劑結合，從而實現自由基路徑反應的催化循環。同時目標材料具有較寬的可見光吸收范圍，良好的熱穩定性；能夠多次循環利用，利于回收，另外還具有制備簡單，原料易得等優點。

2、為了實現上述發明目的，本發明采用的技術方案是：一種具有可見光催化c–n鍵交叉偶聯性能的銅簇-吩噻嗪基金屬有機框架的制備方法，是以3,7-二(4-吡啶基)-10-(4-(4-吡啶基)苯基)吩噻嗪pypth作為有機配體、碘化亞銅作為金屬鹽，通過溶劑熱法制得銅簇-吩噻嗪基金屬有機框架cu4i4–pypth，其合成路線如下：

3、pypth?+?cui?→?cu4i4–pypth；

4、所述有機配體pypth，具有如下分子結構式，

5、

6、所述cu4i4簇與配體pypth連接，具有如下晶體最小重復單元，

7、

8、所述銅簇-吩噻嗪基金屬有機框架cu4i4–pypth的制備方法，包括以下步驟：

9、步驟?1、向一個500?ml三頸瓶中加入20~30?g吩噻嗪、30~40?g對溴碘苯、20~30?g叔丁醇鈉、300~500?mg碘化亞銅，抽真空通氮氣2~3次，將注射器氮氣洗脫后，用注射器向三頸瓶內加入150~250?ml脫氣的二氧六環和1~2?ml?1,2-環己二胺，在100~110?℃的n2氛圍下回流反應10~20?h，反應過程中磁力攪拌，反應結束后冷卻至室溫，再向反應液中加入體積比為1:2~4的二氯甲烷和去離子水萃取2~3次，分液，下層有機相用無水硫酸鈉干燥，過濾，將濾液旋干，得到粗產物，采用硅膠柱層析法分離粗產物，得到白色固體粉末10-(4-溴苯基)吩噻嗪；

10、步驟?2、稱取5~10?g步驟1的產物10-(4-溴苯基)吩噻嗪加入到圓底燒瓶中，并向其中加入4~5?g?n-溴代琥珀酰亞胺，800~1300?ml的二氯甲烷，10~15?g?200~300目硅膠，室溫避光反應15~20?h，反應結束后的混合液中加入200~300目硅膠20~25?g，反應液旋干，采用硅膠柱層析法分離，干法上樣，分離后得到淡黃色固體粉末3,7-二溴-10-(4-溴苯基)吩噻嗪；

11、步驟3、稱取5~10?g步驟2的產物3,7-二溴-10-(4-溴苯基)吩噻嗪、4~5?g?4-吡啶硼酸、500~600?mg四（三苯基膦）鈀，6~7?g無水碳酸鉀加入到三頸反應瓶中，抽真空通氮氣2~3次，將注射器氮氣洗脫后，用注射器向三頸反應瓶內加入脫氣的甲苯100~200?ml、乙醇100~150?ml、去離子水30~50?ml，在80~90?℃微沸狀態下反應40~50?h，反應結束后冷卻至室溫，將反應液轉移到分液漏斗中，用體積比為1:2~4的二氯甲烷和去離子水萃取2~3次，分液，下層有機相用無水硫酸鈉干燥，過濾，濾液旋干，得到粗產物，然后采用硅膠柱層析法分離，得到橙色固體粉末，即有機配體3,7-二(4-吡啶基)-10-(4-(4-吡啶基)苯基)吩噻嗪pypth；

12、步驟?4、稱取有機配體pypth與碘化亞銅（簇）按照1:1~2的摩爾比加入到盛有2~3ml?n,n-二甲基乙酰胺的耐熱玻璃瓶中，超聲分散均勻；將分散均勻的原料加入到帶有聚四氟內襯的水熱反應釜中并加以密封，隨后放入帶有控溫程序的烘箱中，升溫到120~130?℃，保持恒溫反應70~75?h；反應結束降至室溫后，移去上清液，加入乙醇洗滌，離心，反復操作2~3次，收集底部晶體，得到橙黃色塊狀晶體，即目標材料銅簇-吩噻嗪基金屬有機框架cu4i4–pypth。

13、所述方法制備的目標材料銅簇-吩噻嗪基金屬有機框架cu4i4–pypth在光催化c–n鍵ullmann型偶聯反應中的應用。

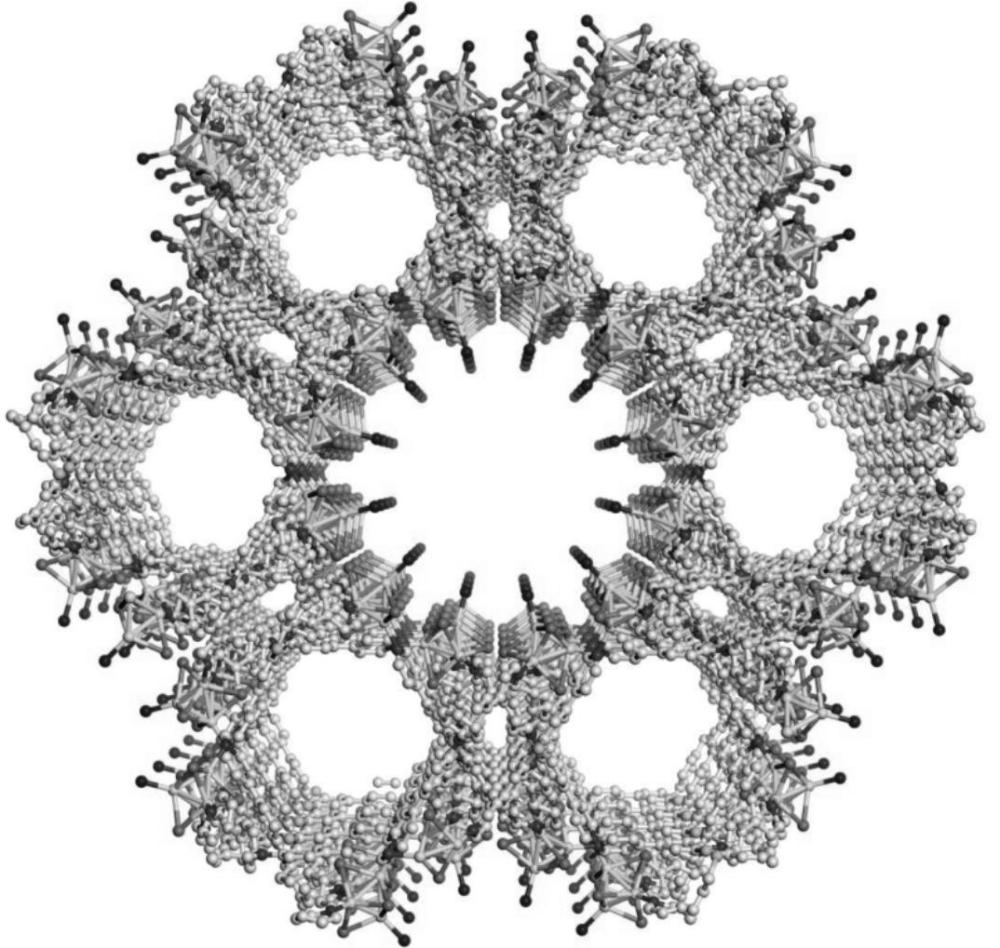

14、本發明有益效果是：一種具有可見光催化c–n鍵交叉偶聯性能的銅簇-吩噻嗪基金屬有機框架的制備方法，是以3,7-二(4-吡啶基)-10-(4-(4-吡啶基)苯基)吩噻pypth作為有機配體、碘化亞銅作為金屬鹽，通過溶劑熱法制得銅簇-吩噻嗪基金屬有機框架cu4i4–pypth，其合成路線如下：pypth?+?cui?→?cu4i4–pypth；利用本發明方法制備的銅簇-吩噻嗪基金屬有機框架cu4i4–pypth的晶體為三維穿插結構，屬于三方晶系，r3c空間群，其最小不對稱結構單元由一個cu4i4簇、一個吩噻嗪配體及一個水分子組成。結構中所有的cu原子均為四面體構型的四配位模式。每個吩噻嗪配體連接三個cu4i4簇，每一個cu4i4簇節點連接三個吩噻嗪配體配體和一個水分子。利用所述方法制備的具有可見光催化c–n鍵交叉偶聯性能的銅簇-吩噻嗪基金屬有機框架cu4i4–pypth具有足夠負的激發態電勢（eox*?=?-2.22?v），能夠還原芳基氯化物等惰性底物；pypth*還原芳基鹵代物后，形成的pypth·+物種與cu4i4金屬簇能夠發生從金屬簇向配體的定向電子轉移，在生成cu(ii)的同時伴隨著jahn-teller效應，金屬簇的四面體構型發生快速的扭曲和平坦化，其開放式的構象有利于捕獲芳基自由基物種并與親核試劑結合，經過后續還原消除步驟即可獲得c–n鍵交叉偶聯產物。此過程，成功規避了傳統催化劑cu(i)對碳鹵鍵“一步”氧化加成中較高的熱力學壁壘。利用405?nm波長led作為光源，在溫和條件下活化惰性芳基氯代物，實現ullmann偶聯反應。本發明制備的目標材料cu4i4–pypth，可利用405?nm波長led作為光源，在溫和條件下活化惰性芳基氯代物，實現光-銅協同催化c–n偶聯反應，具有優良的產率及底物適用性。
