【】本發明涉及一種聚氨酯彈性體，尤其涉及一種具有優異耐極性有機溶劑性能的聚氨酯彈性體及其制備方法，屬于高分子材料。

背景技術

0、
背景技術：

1、聚氨酯是一種有機高分子材料，由異氰酸酯和羥基化合物聚合而成，主鏈含重復的氨基甲酸酯基結構，氨基甲酸酯基具有較強的極性，具有良好的韌性、耐磨性、耐老化性和耐化學腐蝕性。在印刷和涂敷行業中被廣泛應用。普通聚氨酯彈性體的耐極性有機溶劑性能往往不足，容易發生溶脹、降解等現象，導致其性能下降，使用壽命縮短。目前耐極性有機溶劑聚氨酯彈性體仍存在一些問題，如工藝復雜、成本較高、對性能改善有限等。

2、姜志發在《耐化學介質聚氨酯彈性體的合成及結構表征》中以聚酯218、tdi-100為主要原料，通過預聚體法合成聚氨酯彈性體，探討了不通擴鏈劑比值對聚氨酯彈性體耐化學介質性能的影響，將制品浸泡在環己酮、乙酸乙酯、四氫呋喃、甲苯中120小時后，聚氨酯彈性體溶脹率在150％、100％、175％、43％，該配方制備的彈性體在甲苯中溶脹率較低，但在環己酮、乙酸乙酯、四氫呋喃中溶脹率溶脹較大，長時間浸泡會使制品性能極大下降。

3、楊萍萍在《耐溶劑聚酯多元醇的制備及其在低硬度彈性體中的應用》中在聚酯多元醇體系中引入丁二酸提高聚酯多元醇的耐溶劑性，采用一步法制備低硬度聚氨酯彈性體，以相對分子質量4000左右的聚酯多元醇合成的聚氨酯彈性體在環己酮中浸泡48小時溶脹率在42％左右，但相對分子質量較大的多元醇粘度較大，工業化操作較難。

4、本發明的目的在于解決現有技術中的不足之處，提供一種具有耐極性有機溶劑性能更加優異的聚氨酯彈性體，所合成的聚氨酯彈性體較現在市場所售的產品相比優勢在于制備成本低，加工方式簡單，方便，易于自動化，連續化生產。力學性能優異、在極性有機溶劑中長時間浸泡不會出現開裂現象，可以很好的應用于印刷行業。

技術實現思路

0、
技術實現要素：

1、本發明的目的在于提供一種耐極性有機溶劑聚氨酯彈性體及其制備方法，以克服現有技術中存在的不足，使所得聚氨酯彈性體具有優異的耐極性有機溶劑性能，同時保持良好的力學性能和加工性能，且制備工藝簡單、成本較低。

2、為了合成優異的耐極性有機溶劑聚氨酯彈性體，本發明采用的技術方案如下：

3、采用預聚體法合成耐極性有機溶劑聚氨酯彈性體，由多元醇與異氰酸酯反應制備預聚體，制備所得預聚體與固化劑反應制得耐極性有機溶劑聚氨酯彈性體。

4、本發明合成一種耐極性有機溶劑聚氨酯彈性體，預聚體成分和固化劑重量份組成如下所示：

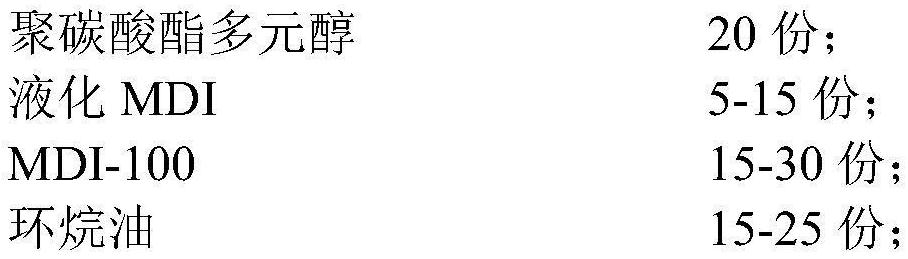

5、預聚體成分

6、

7、

8、固化劑成分

9、

10、本發明中，所述抗水解劑選自stabaxol?i、un-025、s-7000中的一種或多種。

11、本發明中，所述紫外線吸收劑選自鄰羥基二苯甲酮，鄰羥基苯并三唑，水楊酸酯中的一種或多種。

12、本發明中，所述催化劑選自t-9、dabco-t-12、tea中的一種或多種。

13、本發明中，所述耐極性有機溶劑聚氨酯彈性體，浸泡實驗所用溶劑為極性有機試劑。

14、本發明中，所述極性有機試劑為丙酮或環己酮，重量份為110-150份。

15、本發明得到的耐極性有機溶劑聚氨酯彈性體，在環己酮中浸泡1、3、7、14天，其重量增加率小于35％，邵氏硬度保持在在40a左右，主要用于印刷裝潢等行業。

16、本發明溶脹率測試方法按照國家標準gb/t?1690-2010執行，硬度測試按照國家標準gb/t531.1-2008執行。

技術特征：

1.一種耐極性有機溶劑聚氨酯彈性體，其特征在于，原料重量份組成包括：

2.根據權利要求1所述的耐極性有機溶劑聚氨酯彈性體，其特征在于，所述抗水解劑選自stabaxol?i、un-025、s-7000中的一種或多種。

3.根據權利要求1所述的耐極性有機溶劑聚氨酯彈性體，其特征在于，所述紫外線吸收劑選自鄰羥基二苯甲酮，鄰羥基苯并三唑，水楊酸酯中的一種或多種。

4.根據權利要求1所述的耐極性有機溶劑聚氨酯彈性體，其特征在于，所述催化劑優選自t-9、dabco-t-12、tea中的一種或多種。

技術總結
本發明涉及一種耐極性有機溶劑聚氨酯彈性體及制備方法，屬于有機高分子材料制備領域。通過混合多元醇、混合異氰酸酯、混合固化劑、增塑劑進行制備聚氨酯彈性體，制得的聚氨酯彈性體在丙酮或環己酮中浸泡1、3、7、14天，其重量增加率小于35％，邵氏硬度保持在40A左右，能夠在極性有機溶劑環境下長期使用，并保持很好的耐極性有機溶劑性能。

技術研發人員：馬啟軍,馮永成,王曉輝,王鯤鵬,胡志強
受保護的技術使用者：青島科技大學
技術研發日：
技術公布日：2025/4/24
