本發(fā)明涉及一種熒光材料及其制備方法,具體是一種紫外/近紫外光激發(fā)的綠色熒光粉及其制備方法,屬于發(fā)光材料技術領域。
背景技術:
白發(fā)光二極管(LED)是一種可以將電能直接轉(zhuǎn)換為可見光光能的能量轉(zhuǎn)換器件,是一種新型的照明顯示器件和綠色環(huán)保照明光源。白發(fā)光二極管照明設備具有工作電壓低、節(jié)省電量、性能穩(wěn)定、體積小、節(jié)能環(huán)保、無熱輻射、壽命長、很強的抗振動和抗沖擊能力等優(yōu)點,廣泛應用于指示燈、背光源、相機、裝飾、手機、室內(nèi)商業(yè)氣氛照明及城市夜景、舞臺照明、陳列館、展覽會等各個領域。熒光粉作為白發(fā)光二極管的重要組成部分,對于改善該類LED的發(fā)光效率、使用壽命、色溫、顯色指數(shù)等性能具有重要的意義。
制備白光LED有幾種常見的技術手段,但是從實用性和可行性來看,最重要的發(fā)展方向之一是通過(近)紫外LED芯片激發(fā)三基色熒光粉來產(chǎn)生白光。所以,有關可被(近)紫外光激發(fā)的熒光粉的研究受到了極其重要的關注;因此,研制具有高轉(zhuǎn)換效率的三基色熒光粉有著重要意義,也已成為當前固態(tài)照明的研究重點。在三基色熒光粉之中,綠色熒光粉有著重要的作用;綠發(fā)光熒光粉一方面可以用來制備純發(fā)光LED,即采用LED芯片與綠發(fā)光熒光粉封裝得到,該設備的發(fā)光效率比純綠色LED芯片的發(fā)光效率要高得多;另一方面綠發(fā)光熒光粉可用來組成白光LED三基色中的綠色發(fā)光部分。
在稀土離子激活的綠發(fā)光粉熒光粉之中,Eu2+離子是最重要的一種激活劑之一,在發(fā)光和照明中得到廣泛的關注和應用;稀土Eu2+離子的5d能級沒有外層s、p電子屏蔽,完全裸露在外,因此其f-d之間的電子躍遷很容易受外界晶學環(huán)境的影響,改變基質(zhì)將使發(fā)射峰的位置發(fā)生明顯的變化,不同的晶體環(huán)境產(chǎn)生不同的能級劈裂;Eu2+具有獨特的外層電子結構和穩(wěn)定的化學性質(zhì),有其激活的熒光材料在彩電、計算機顯示器、顯像管、醫(yī)學、照明、軍事等領域、核物理等等都存在廣泛的應用。
目前,可用于紫外-近紫外型白光LED用的綠色熒光粉還不多。其中,研究較多的是硅酸鹽基綠色熒光粉,還有部分氮氧化物綠色熒光粉。現(xiàn)有的熒光粉發(fā)光效率不高、激發(fā)波長較窄。中國發(fā)明專利CN101497789A公開了一種氮化物綠色熒光粉及其制備方法,將SrCO3、BaCO3或二者組合與Si(NH)2和Eu2O3進行球磨混合2-3個小時得到混合物,然后將混合物在1400-1500℃的溫度燒結3-4個小時后進行粉碎,粉碎后的產(chǎn)物分別用去離子水和異丙醇清洗2-3次,然后在90-100℃的溫度干燥16-24個小時得到干燥物,最后將干燥物進行過篩,得到氮化物綠色熒光粉,工藝過程較為復雜,不易于操作,合成成本高。
技術實現(xiàn)要素:
本發(fā)明的目的在于提供一種紫外/近紫外光激發(fā)的綠色熒光粉及其制備方法,該方法操作簡單,生產(chǎn)成本低,所制備的綠色熒光粉可具有激發(fā)波長寬、優(yōu)良的熱穩(wěn)定性和物理化學穩(wěn)定性、色度穩(wěn)定、光轉(zhuǎn)換效率高且不與封裝材料、半導體芯片等發(fā)生作用等優(yōu)點。
為實現(xiàn)上述目的,本發(fā)明采用的技術方案是:一種紫外/近紫外光激發(fā)的綠色熒光粉,化學式為Ba10-10xEu10xAl2O13,式中,激活離子為銪離子Eu2+,x為Eu2+摻雜Ba2+位的摩爾比,0.0001≤x≤0.25。
如上所述的紫外/近紫外光激發(fā)的綠色熒光粉的制備方法,采用高溫固相法,包括如下步驟:
(1)以含有鋇離子Ba2+的化合物、含有銪離子Eu3+的化合物、含有鋁離子Al3+的化合物為原料,按分子式Ba10-10xEu10xAl2O13中對應元素的化學計量比稱取各原料,其中x為Eu2+摻雜Ba2+位的摩爾比,且0.0001≤x≤0.25;研磨并混合均勻,得到混合物;
(2)將步驟(1)得到的原料混合物在空氣氣氛下預煅燒1~2次,預煅燒溫度為600~1100℃,預煅燒時間為1~10h;
(3)自然冷卻到室溫后,把混合物研磨并混合均勻后,在還原氣氛下煅燒,煅燒溫度為1100~1300℃,煅燒時間為1~12h,自然冷卻到室溫后,得到一種紫外/近紫外光激發(fā)的綠色熒光粉。
本發(fā)明高溫固相法的技術方案中,含有鋇離子Ba2+的化合物為氧化鋇、硝酸鋇、碳酸鋇、氫氧化鋇中的一種;所述的含有銪離子Eu3+的化合物為氧化銪、硝酸銪中的一種;所述的含有鋁離子Al3+的化合物為氧化鋁、硝酸鋁、碳酸鋁、氫氧化鋁中的一種。
本發(fā)明高溫固相法的一個優(yōu)選方案是:所述步驟(2)中的預煅燒溫度為750~1000℃,煅燒時間為2~6h;所述步驟(3)中的煅燒溫度為1100~1200℃,煅燒時間為4~7h。
如上所述的紫外/近紫外光激發(fā)的綠色熒光粉的制備方法,采用化學合成法,包括如下步驟:
(1)以含有鋇離子Ba2+的化合物、含有銪離子Eu3+的化合物、含有鋁離子Al3+的化合物為原料,按分子式Ba10-10xEu10xAl2O13中對應元素的化學計量比稱取各原料,其中x為Eu2+摻雜Ba2+位的摩爾比,且0.0001≤x≤0.25;將它們分別溶解于去離子水或稀硝酸中,得到透明溶液,再按各原料中反應物質(zhì)量的0.5~2.5wt%分別添加絡合劑,分別在50~100℃的條件下攪拌至溶解,得到各原料的混合液;所述的絡合劑為檸檬酸、草酸中的一種;
(2)將各原料的混合液緩慢混合,在溫度為50~100℃的條件下攪拌1~10h,靜置、烘干,得到蓬松的前驅(qū)體;
(3)將前驅(qū)體置于馬弗爐中煅燒,煅燒溫度為1000~1200℃,煅燒時間為2~10h,自然冷卻到室溫后,得到一種紫外/近紫外光激發(fā)的綠色熒光粉。
本發(fā)明化學合成法的技術方案中,含有鋇離子Ba2+的化合物為氧化鋇、硝酸鋇、碳酸鋇、氫氧化鋇中的一種;所述的含有銪離子Eu3+的化合物為氧化銪、硝酸銪中的一種;所述的含有鋁離子Al3+的化合物為硝酸鋁、氫氧化鋁中的一種。
與現(xiàn)有技術方案相比,本發(fā)明具有以下優(yōu)點:
(1)按本發(fā)明技術方案制備的綠色熒光粉顆粒小且分布均勻,分散性較好,結晶性好,發(fā)光效率高,穩(wěn)定性號;綠色熒光色度更加純正;
(2)本發(fā)明制備的綠色熒光粉采用的基質(zhì)元素原料來源豐富,價格低廉,容易實現(xiàn),采用高溫固相法和化學合成法兩種方法,其制備方法簡單易行且靈活,生產(chǎn)成本低;
(3)在300~420nm具有很強的激發(fā),與近紫外LED芯片的發(fā)射波長非常吻合,在近紫外光的激發(fā)下,該熒光粉可發(fā)出明亮的綠色熒光,發(fā)光波長以520nm為主,可以廣泛用作制備白光LED的熒光材料。
附圖說明
圖1是本發(fā)明實施例1制備樣品Ba9.999Eu0.001Al2O13的X射線粉末衍射圖譜;
圖2是本發(fā)明實施例1制備樣品Ba9.999Eu0.001Al2O13在520nm波長監(jiān)測下的激發(fā)光譜圖;
圖3是本發(fā)明實施例1制備樣品Ba9.999Eu0.001Al2O13在400nm波長激發(fā)下的發(fā)光光譜圖;
圖4是本發(fā)明實施例1制備樣品Ba9.999Eu0.001Al2O13的發(fā)光衰減曲線;
圖5是本發(fā)明實施例1制備樣品Ba9.999Eu0.001Al2O13的掃描電鏡圖譜(SEM);
圖6是本發(fā)明實施例6制備樣品Ba9.5Eu0.05Al2O13的X射線粉末衍射圖譜;
圖7是本發(fā)明實施例6制備樣品Ba9.5Eu0.05Al2O13在520nm波長監(jiān)測下的激發(fā)光譜圖;
圖8是本發(fā)明實施例6制備樣品Ba9.5Eu0.05Al2O13在400nm波長激發(fā)下的發(fā)光光譜圖;
圖9是本發(fā)明實施例6制備樣品Ba9.5Eu0.05Al2O13的發(fā)光衰減曲線;
圖10是本發(fā)明實施例6制備樣品Ba9.5Eu0.05Al2O13的掃描電鏡圖譜(SEM)。
具體實施方式
以下結合附圖和實施例對本發(fā)明作進一步詳細說明。
實施例一
制備Ba9.999Eu0.001Al2O13:根據(jù)化學式Ba9.999Eu0.001Al2O13中各元素的化學計量比分別稱取原料:氧化銪Eu2O3:0.001g,碳酸鋇BaCO3:9.849g,氧化鋁Al2O3:0.517g,在瑪瑙研缽中研磨混合均勻后,在空氣氣氛中進行預煅燒,預煅燒溫度為600℃,預煅燒時間10h,然后隨爐冷卻到室溫,取出樣品;將第一次預煅燒的原料再次用相同的方法充分混合研磨均勻,在空氣氣氛中進行第二次預煅燒,預煅燒溫度為1000℃,預煅燒時間1h,然后冷卻至室溫,取出樣品;最終將得到的混合物再次充分研磨并混合均勻,在還原氣氛之中煅燒,煅燒溫度為1300℃,煅燒時間1h,然后冷卻至室溫即得到粉末狀綠色熒光粉。
參見附圖1,是按本實施例的技術方案制備的樣品Ba9.999Eu0.001Al2O13的X射線粉末衍射圖譜,測試結果表明,所制備的材料為單向材料,衍射強度高且尖銳,說明所合成的熒光粉結晶度好。

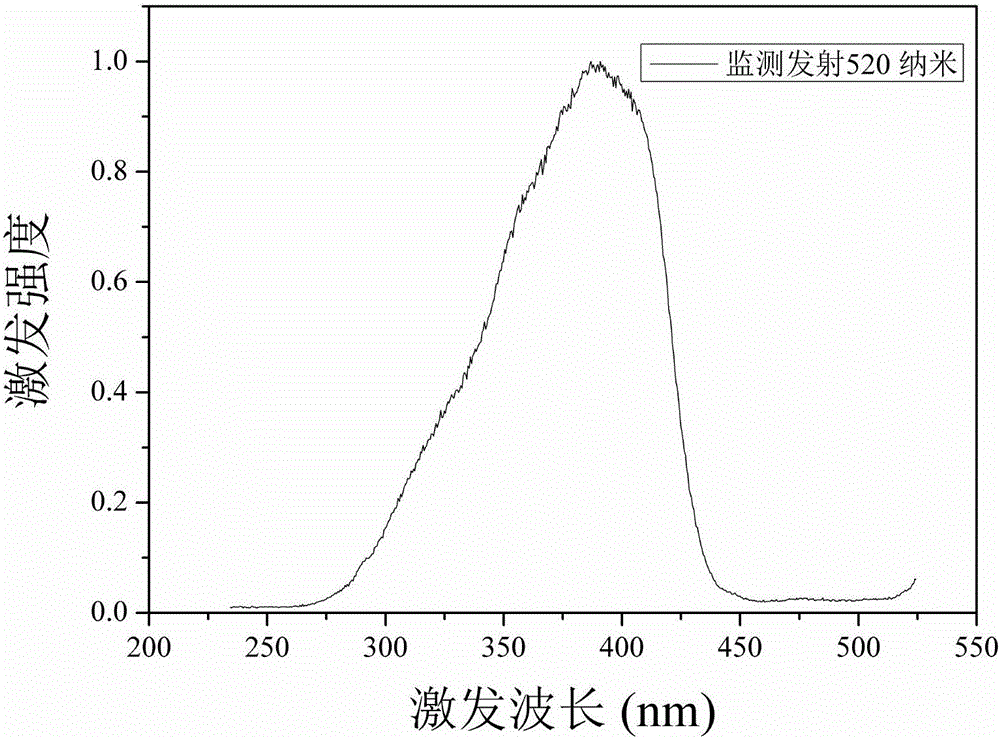

參見附圖2,是按本實施例的技術方案制備的樣品Ba9.999Eu0.001Al2O13在520nm波長監(jiān)控下的激發(fā)光譜,從圖中可以看出,該材料的綠色發(fā)光的激發(fā)來源主要在300~420nm之間的紫外-近紫外光區(qū)域,可以很好的匹配紫外-近紫外LED芯片。
參見附圖3,是按本實施例的技術方案制備的樣品Ba9.999Eu0.001Al2O13在400nm波長激發(fā)下的發(fā)光光譜圖,由圖可知,該樣品在400nm波長光的激發(fā)下,在520nm波長處出現(xiàn)最高發(fā)光峰,表明了該熒光粉可以將近紫外激發(fā)光轉(zhuǎn)換為綠色的熒光。
參見附圖4,是按本實施例的技術方案制備的樣品Ba9.999Eu0.001Al2O13的發(fā)光衰減曲線,從圖中可以計算出這種熒光的衰減時間為0.65微秒,樣品的發(fā)光具有相當短的發(fā)光壽命,在照明和顯示之中不會形成發(fā)光的余輝。
參見附圖5,是按本實施例的技術方案制備的樣品Ba9.999Eu0.001Al2O13的掃描電鏡圖譜(SEM),從圖中可以看出,提供的Ba9.999Eu0.001Al2O13綠色熒光粉顆粒分散均勻,分散性較好,結晶性好,表明該反應進行完全,且為單相材料。
實施例二
制備Ba9.5Eu0.5Al2O13:根據(jù)化學式Ba9.5Eu0.5Al2O13中各元素的化學計量比分別稱取原料:硝酸銪Eu(NO3)3·6H2O:0.44克,氧化鋇BaO:8.03克,硝酸鋁Al(NO3)3·9H2O:3.75克,在瑪瑙研缽中混合均勻后,在空氣氣氛中進行預煅燒,預煅燒溫度為1000℃,預煅燒時間8h,然后隨爐冷卻到室溫,取出樣品,將預煅燒的原料再次充分研磨并混合均勻,在還原氣氛之中煅燒,煅燒溫度為1100℃,煅燒時間12h,然后冷卻至室溫即得到粉末狀綠色熒光粉。
本實施例制備樣品的X射線粉末衍射圖譜、激發(fā)光譜圖、發(fā)光光譜圖、發(fā)光衰減曲線、SEM圖與實施例1中制備的樣品一致。
實施例三
制備Ba9EuAl2O13:根據(jù)化學式Ba9EuAl2O13中各元素的化學計量比分別稱取原料:氧化銪Eu2O3:1.76克,氧化鋇BaO:11.74克,硝酸鋁Al(NO3)3·9H2O:3.75克,在瑪瑙研缽中混合研磨均勻后,在空氣氣氛中進行預煅燒,預煅燒溫度為750℃,預煅燒時間6h,然后隨爐冷卻到室溫,取出樣品,將預煅燒的原料再次用相同的方法充分混合研磨均勻,在還原氣氛之中煅燒,煅燒溫度為1200℃,煅燒時間4h,然后冷卻至室溫即得到粉末狀綠色熒光粉。
本實施例技術方案制備樣品的X射線粉末衍射圖譜、激發(fā)光譜圖、發(fā)光光譜圖、發(fā)光衰減曲線、SEM圖與實施例1中制備的樣品一致。
實施例四
制備Ba8.5Eu1.5Al2O13:根據(jù)化學式Ba8.5Eu1.5Al2O13中各元素的化學計量比分別稱取原料:氧化銪Eu2O3:0.88克,碳酸鋇BaCO3:5.581克,氧化鋁Al2O3:0.34克,在瑪瑙研缽中混合研磨均勻后,在空氣氣氛中進行預煅燒,預煅燒溫度為750℃,預煅燒時間6h,然后隨爐冷卻到室溫,取出樣品,將預煅燒的原料再次用相同的方法充分混合研磨均勻,在還原氣氛之中煅燒,煅燒溫度為1200℃,煅燒時間4h,然后冷卻至室溫即得到粉末狀綠色熒光粉。
本實施例技術方案制備樣品的X射線粉末衍射圖譜、激發(fā)光譜圖、發(fā)光光譜圖、發(fā)光衰減曲線、SEM圖與實施例1中制備的樣品一致。
實施例五
制備Ba7.5Eu2.5Al2O13:根據(jù)化學式Ba7.5Eu2.5Al2O13中各元素的化學計量比分別稱取原料:氧化銪Eu2O3:2.2克,碳酸鋇BaCO3:7.3875克,氧化鋁Al2O3:0.51克,在瑪瑙研缽中混合研磨均勻后,在空氣氣氛中進行第一次預煅燒,預煅燒溫度為800℃,預煅燒時間2h,然后隨爐冷卻到室溫,取出樣品,將預煅燒的原料再次用相同的方法充分混合研磨均勻,在空氣氣氛中進行第二次預煅燒,預煅燒溫度為1000℃,預煅燒時間2h,然后冷卻至室溫,取出樣品;將預煅燒的原料再次用相同的方法充分混合研磨均勻,在還原氣氛之中煅燒,煅燒溫度為1200℃,煅燒時間5h,然后冷卻至室溫即得到粉末狀綠色熒光粉。
本實施例技術方案制備樣品的X射線粉末衍射圖譜、激發(fā)光譜圖、發(fā)光光譜圖、發(fā)光衰減曲線、SEM圖與實施例1中制備的樣品一致。
實施例六
制備Ba9.5Eu0.05Al2O13:按化學式Ba9.5Eu0.05Al2O13中各元素的化學計量比分別稱取原料:氧化銪Eu2O3:0.044克,氧化鋇BaO:7.268克,硝酸鋁Al(NO3)3·9H2O:3.75克,再稱取以上各原料質(zhì)量的0.5wt%的檸檬酸。首先將稱取的氧化銪、氧化鋇、硝酸鋁分別溶解于適量的稀硝酸中,然后分別加入一定量稱取的檸檬酸后并在50℃下加熱攪拌得到澄清溶液,最后將上述溶液進行混合,繼續(xù)在50℃下加熱混合攪拌10h后,靜置、烘干,得到蓬松的前驅(qū)體;將前驅(qū)體置于馬弗爐中煅燒,煅燒溫度為1000℃,煅燒時間為10h,自然冷卻到室溫后,得到綠色熒光粉。
參見附圖6,是按本實施例的技術方案制備的樣品Ba9.5Eu0.05Al2O13的X射線粉末衍射圖譜,測試結果表明,所制備的材料為單向材料,衍射強度高且尖銳,說明所合成的熒光粉結晶度好。
參見附圖7,是按本實施例的技術方案制備的樣品Ba9.5Eu0.05Al2O13在520nm波長監(jiān)控下的激發(fā)光譜,從圖中可以看出,該材料的綠色發(fā)光的激發(fā)來源主要在300~420nm之間的紫外-近紫外光區(qū)域,可以很好的匹配紫外-近紫外LED芯片。
參見附圖8,是按本實施例的技術方案制備的樣品Ba9.5Eu0.05Al2O13在400nm波長激發(fā)下的發(fā)光光譜圖,由圖可知,該樣品在400nm波長光的激發(fā)下,在520nm波長處出現(xiàn)最高發(fā)光峰,表明了該熒光粉可以將近紫外激發(fā)光轉(zhuǎn)換為綠色的熒光。
參見附圖9,是按本實施例的技術方案制備的樣品Ba9.5Eu0.05Al2O13的發(fā)光衰減曲線,從圖中可以計算出這種熒光的衰減時間為0.56微秒,樣品的發(fā)光具有相當短的發(fā)光壽命,在照明和顯示之中不會形成發(fā)光的余輝。
參見附圖10,是按本實施例的技術方案制備的樣品Ba9.5Eu0.05Al2O13的掃描電鏡圖譜(SEM),從圖中可以看出,提供的Ba9.5Eu0.05Al2O13綠色熒光粉顆粒分散均勻,其平均粒徑為0.1-6微米。
實施例七
制備Ba8.5Eu1.5Al2O13:按化學式Ba8.5Eu1.5Al2O13中各元素的化學計量比分別稱取原料:硝酸銪Eu(NO3)3·6H2O:3.34克,硝酸鋇Ba(NO3)2:11.09克,氫氧化鋁Al(OH)3:0.78克,再稱取以上各原料質(zhì)量的2.5wt%的檸檬酸。首先將稱取的硝酸銪、硝酸鋇、氫氧化鋁分別溶解于適量的稀硝酸中,然后分別加入一定量稱取的檸檬酸,并在65℃下加熱攪拌得到澄清溶液,最終將上述溶液進行混合,在100℃下加熱混合攪拌1h后,靜置、烘干,得到蓬松的前驅(qū)體;將前驅(qū)體置于馬弗爐中煅燒,煅燒溫度為1200℃,煅燒時間為2h,自然冷卻到室溫后,得到綠色熒光粉。
本實施例技術方案制備樣品的X射線粉末衍射圖譜、激發(fā)光譜圖、發(fā)光光譜圖、發(fā)光衰減曲線、SEM圖與實施例6中制備的樣品一致。
實施例八
制備Ba9.3Eu0.7Al2O13:按化學式Ba9.3Eu0.7Al2O13中各元素的化學計量比分別稱取原料:硝酸銪Eu(NO3)3·6H2O:1.564克,硝酸鋇Ba(NO3)2:12.13克,硝酸鋁Al(NO3)3·9H2O:3.75克,再稱取以上各原料質(zhì)量的2.0wt%的草酸。首先將稱取的硝酸銪、硝酸鋇、硝酸鋁分別溶解于適量的去離子水中,然后分別加入一定量稱取的草酸,并在90℃下加熱攪拌得到澄清溶液,最終將上述溶液進行混合,在80℃下加熱混合攪拌2h后,靜置、烘干,得到蓬松的前驅(qū)體;將前驅(qū)體置于馬弗爐中煅燒,煅燒溫度為1180℃,煅燒時間為5h,自然冷卻到室溫后,得到綠色熒光粉。
本實施例技術方案制備樣品的X射線粉末衍射圖譜、激發(fā)光譜圖、發(fā)光光譜圖、發(fā)光衰減曲線、SEM圖與實施例6中制備的樣品一致。
實施例九
制備Ba8.8Eu1.2Al2O13:按化學式Ba8.8Eu1.2Al2O13中各元素的化學計量比分別稱取原料:硝酸銪Eu(NO3)3·6H2O:1.53克,碳酸鋇BaCO3:4.95克,硝酸鋁Al(NO3)3·9H2O:2.14克,再稱取以上各原料質(zhì)量的1.5wt%的草酸。首先將稱取的硝酸銪、碳酸鋇、硝酸鋁分別溶解于適量的稀硝酸中,然后分別加入一定量稱取的草酸,并在100℃下加熱攪拌得到澄清溶液,最終將上述溶液進行混合,在70℃下加熱混合攪拌4h后,靜置、烘干,得到蓬松的前驅(qū)體;將前驅(qū)體置于馬弗爐中煅燒,煅燒溫度為1150℃,煅燒時間為7h,自然冷卻到室溫后,得到綠色熒光粉。
本實施例技術方案制備樣品的X射線粉末衍射圖譜、激發(fā)光譜圖、發(fā)光光譜圖、發(fā)光衰減曲線、SEM圖與實施例6中制備的樣品一致。
