本發(fā)明涉及高分子涂料涉及一種雙組分水性銀粉實色漆及其制備方法。

背景技術(shù)：

1、銀粉漆是指將鋁銀漿分散于樹脂中，在形成漆膜的過程中，片狀的銀色粉結(jié)構(gòu)在漆膜中形成平行排列結(jié)構(gòu)，在光照射下，漆膜呈現(xiàn)較強的金屬閃光效果，使涂層表現(xiàn)出金屬質(zhì)感，可賦予非金屬材料以金屬外觀，深受消費者喜愛，目前已廣泛應(yīng)用在3c電子、輪轂、防盜門、?汽車等領(lǐng)域。

2、傳統(tǒng)的銀粉漆大部分是溶劑型涂料，通常采用單組分銀粉漆然后噴涂罩光清漆，其有機溶劑含量高，voc的排放量較高，嚴重污染環(huán)境，危害人體健康。而雙組分水性涂料由于其voc排放少對環(huán)境友好、無毒性、施工性好，能很大程度上避免溶劑型涂料造成的嚴重空氣污染問題，在目前的環(huán)保政策導向下，水性涂料具有良好的發(fā)展前景。

3、例如公開號為cn117126591a的中國專利公開了一種水性丙烯酸聚氨酯銀粉漆，由a組分和b組分組成。其中a組分包括水性羥基丙烯酸乳液、消泡劑、去離子水、潤濕分散劑、丙二醇丁醚、水性銀粉、乙烯醋酸乙烯共聚物蠟乳液、水分散性纖維素酯、基材潤濕劑。b組分為異氰酸酯固化劑。上述銀粉漆的遮蓋力較低，且流動性較強，可能在施工時流掛，導致涂層不均勻的情況。

4、鑒于此，本發(fā)明提出一種雙組分水性銀粉實色漆及其制備方法，以解決上述問題。

技術(shù)實現(xiàn)思路

1、本發(fā)明為了克服上述技術(shù)的不足，提供了一種雙組分水性銀粉實色漆，各組分間相容，能夠穩(wěn)定持久儲存，且涂布形成的漆膜均勻、具有優(yōu)良的遮蓋力、耐候性。

2、為實現(xiàn)上述目的，本發(fā)明提供了一種雙組分水性銀粉實色漆，由a組分和b組分組成，所述a組分與b組分的質(zhì)量比為10:1。

3、所述a組分包括以下質(zhì)量份數(shù)的原料：40~55份羥基丙烯酸乳液、25~35份水性聚氨酯分散體、0.5~1份潤濕分散劑、2~6份成膜助劑、2~6份去離子水、0.1~0.5份消泡劑、15~25份鈦白粉、0.1~0.3份潤濕流平劑、2~4份消光粉、0.5~1份增稠劑、1~3份手感助劑、1~3份銀粉排列助劑、4~8份水性鋁銀漿、0.5~3份水性納米色漿。

4、所述b組分包括以下質(zhì)量份數(shù)的原料：70~75份水性六亞甲基二異氰酸酯（hdi）型均聚物、20~25份丙二醇甲醚醋酸酯、0.1~0.5份脫水劑；所述水性聚氨酯分散體能夠分散在羥基丙烯酸乳液、b組分中。

5、優(yōu)選地，所述羥基丙烯酸乳液中不揮發(fā)固體的質(zhì)量含量為30%~50%，所述不揮發(fā)固體中羥基的質(zhì)量含量為1.6%，且所述羥基丙烯酸乳液細度為1~15μm。

6、優(yōu)選地，所述水性聚氨酯分散體中固體的質(zhì)量含量為30%~50%。

7、優(yōu)選地，所述水性聚氨酯分散體為萬華化學集團的lacper?4219或展辰的s7601分散體。

8、優(yōu)選地，所述增稠劑為氣相二氧化硅。

9、優(yōu)選地，所述消光粉包括有機熱固性聚甲基脲聚合物。

10、優(yōu)選地，所述手感助劑包括有機硅類化合物、蠟乳液至少其中一種。

11、優(yōu)選地，所述銀粉排列助劑為的改性乙烯醋酸乙烯共聚物蠟乳液和/或醋酸丁酸纖維素。

12、優(yōu)選地，所述潤濕流平劑為有機硅表面活性劑。

13、為實現(xiàn)上述目的，本發(fā)明還提供了一種雙組分水性銀粉實色漆的制備方法。

14、所述a組分制備包括以下步驟：

15、步驟一：分散缸中加入羥基丙烯酸乳液、水性聚氨酯分散體，并攪拌均勻，在攪拌羥基丙烯酸乳液、水性聚氨酯分散體過程中，緩慢加入潤濕分散劑、成膜助劑、去離子水、消泡劑、鈦白粉、潤濕流平劑、消光粉、增稠劑，繼續(xù)攪拌至混合物的細度≤30μm。

16、步驟二：分散缸中加入手感助劑、銀粉排列助劑、水性鋁銀漿、水性納米色漿、去離子水，攪拌均勻，過濾后得到a組分。

17、所述b組分制備包括以下步驟：將脫水劑加入丙二醇甲醚醋酸酯溶液中，脫水24h；之后加入水性六亞甲基二異氰酸酯（hdi）型均聚物，攪拌均勻后得到b組分；

18、所述雙組分水性銀粉實色漆應(yīng)用時，將所述a組分與b組分以10:1質(zhì)量比混合，并加入去離子水以調(diào)整雙組分水性銀粉實色漆的黏度。

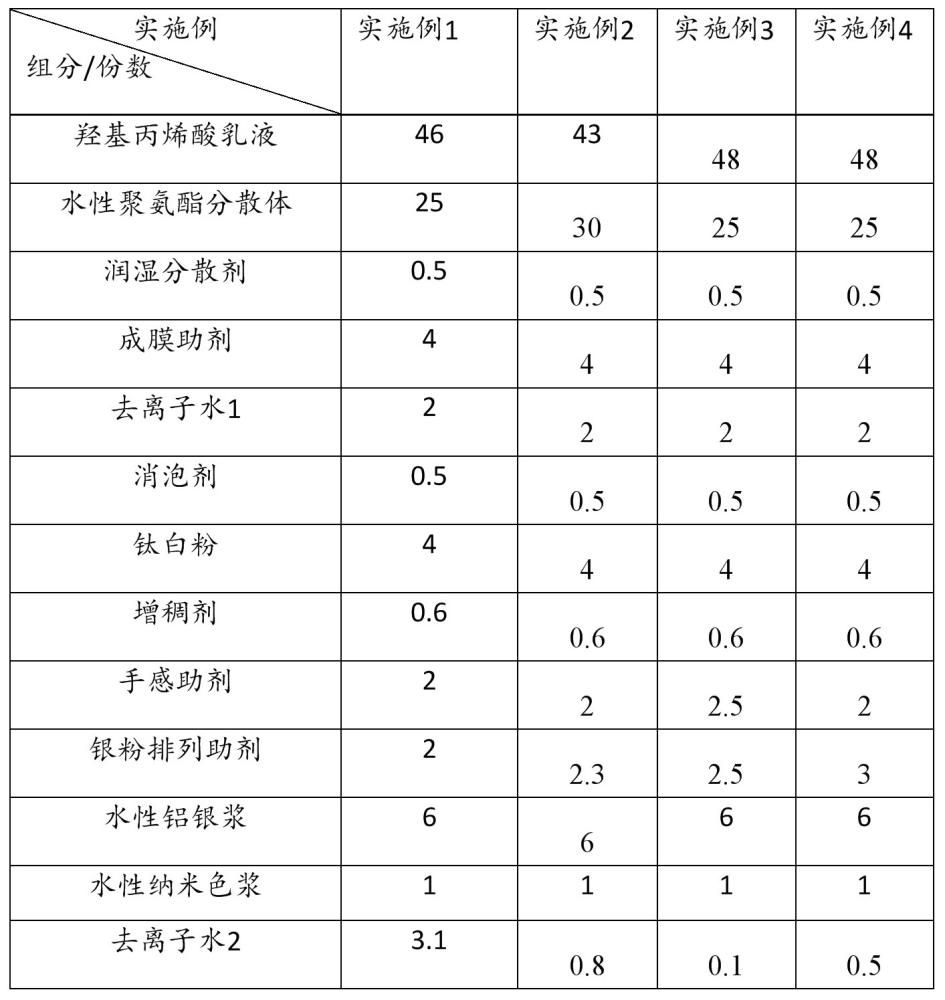

19、與現(xiàn)有技術(shù)相比，本發(fā)明的有益效果是：

20、1.?本發(fā)明的a組分中羥基丙烯酸乳液、水性聚氨酯分散體、潤濕分散劑協(xié)同作用，使得水性鋁銀漿、鈦白粉、水性納米色漿穩(wěn)定均勻分散在a組分內(nèi)，提高a組分的貯存穩(wěn)定性，防止鋁銀漿的銀色顆粒浮于漆膜表面。

21、2.在施工過程中羥基丙烯酸乳液、水性聚氨酯分散體能夠與水性六亞甲基二異氰酸酯（hdi）型均聚物縮聚反應(yīng)，形成具有交聯(lián)網(wǎng)絡(luò)結(jié)構(gòu)的漆膜。由于羥基丙烯酸乳液、水性聚氨酯分散體能夠與水性鋁銀漿的銀色顆粒緊密結(jié)合，漆膜能夠緊密包裹銀色顆粒，減少漆膜銀色顆粒脫落情況，使得漆膜的光澤度持久。

22、3.?a組分中增稠劑和潤濕流平劑協(xié)同作用，使得a組分具有合適的流平性，有利于形成厚度均勻、平整的漆膜。而且增稠劑為氣相二氧化硅，能夠提高漆膜的機械性能和耐候性。

23、4.?鈦白粉具有良好的遮蓋力，能夠遮蓋住底材，且光澤度高，穩(wěn)定性好。水性納米色漿能夠相溶于a組分中，并與銀粉排列助劑一同促進銀色顆粒排列，使得漆膜具有優(yōu)良光澤感。

技術(shù)特征：

1.一種雙組分水性銀粉實色漆，其特征在于，由a組分和b組分組成，所述a組分與b組分的質(zhì)量比為10:1；

2.根據(jù)權(quán)利要求1所述的一種雙組分水性銀粉實色漆，其特征在于，所述羥基丙烯酸乳液中不揮發(fā)固體的質(zhì)量含量為30%~50%，所述不揮發(fā)固體中羥基的質(zhì)量含量為1.6%，且所述羥基丙烯酸乳液細度為1~15μm。

3.根據(jù)權(quán)利要求1所述的一種雙組分水性銀粉實色漆，其特征在于，所述水性聚氨酯分散體中固體的質(zhì)量含量為30%~50%。

4.根據(jù)權(quán)利要求1或3所述的一種雙組分水性銀粉實色漆，其特征在于，所述水性聚氨酯分散體為萬華化學集團的lacper?4219或展辰的s7601分散體。

5.根據(jù)權(quán)利要求1所述的一種雙組分水性銀粉實色漆，其特征在于，所述增稠劑為氣相二氧化硅。

6.根據(jù)權(quán)利要求1所述的一種雙組分水性銀粉實色漆，其特征在于，所述消光粉包括有機熱固性聚甲基脲聚合物。

7.根據(jù)權(quán)利要求1所述的一種雙組分水性銀粉實色漆，其特征在于，所述手感助劑包括有機硅類化合物、蠟乳液至少其中一種。

8.根據(jù)權(quán)利要求1所述的一種雙組分水性銀粉實色漆，其特征在于，所述銀粉排列助劑為的改性乙烯醋酸乙烯共聚物蠟乳液和/或醋酸丁酸纖維素。

9.根據(jù)權(quán)利要求1所述的一種雙組分水性銀粉實色漆，其特征在于，所述潤濕流平劑為有機硅表面活性劑。

10.一種如權(quán)利要求1~9任一項所述的雙組分水性銀粉實色漆的制備方法，其特征在于，所述a組分制備包括以下步驟：

技術(shù)總結(jié)
本發(fā)明公開了一種雙組分水性銀粉實色漆及其制備方法。雙組分水性銀粉實色漆，由A組分和B組分組成，A組分與B組分的質(zhì)量比為10:1。A組分包括40~55份羥基丙烯酸乳液、25~35份水性聚氨酯分散體、0.5~1份潤濕分散劑、2~6份成膜助劑、2~6份去離子水、0.1~0.5份消泡劑、15~25份鈦白粉、0.1~0.3份潤濕流平劑、2~4份消光粉、0.5~1份增稠劑、1~3份手感助劑、1~3份銀粉排列助劑、4~8份水性鋁銀漿、0.5~3份水性納米色漿。B組分包括以下質(zhì)量份數(shù)的原料：70~75份水性六亞甲基二異氰酸酯（HDI）型均聚物、20~25份丙二醇甲醚醋酸酯、0.1~0.5份脫水劑。本發(fā)明的雙組分水性銀粉實色漆具有良好的貯存穩(wěn)定性，且形成的漆膜具有不易色變，具有優(yōu)良光澤感，膜具有良好的耐候性和耐酸堿性。

技術(shù)研發(fā)人員：羅文興,陳壽生
受保護的技術(shù)使用者：珠海展辰新材料股份有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
