本申請涉及阻燃高分子材料，尤其涉及一種用于制備膠粘劑的原料、膠粘劑及其制備方法。

背景技術：

1、具有阻燃性能的膠粘劑已廣泛應用于社會的各個領域，但仍存在不足之處。在膠粘劑配方中通過添加阻燃材料(如無機材料)可以使膠粘劑的阻燃性提高，但會導致剝離粘結性的下降，使得膠粘劑的粘結性和阻燃性難以平衡優化，影響膠粘劑的性能。

技術實現思路

1、本申請的目的在于提供一種用于制備膠粘劑的原料、膠粘劑及其制備方法，旨在解決膠粘劑的粘結性和阻燃性難以平衡優化的問題。

2、為達到上述目的，本申請采用如下技術方案：

3、第一方面，本申請提供一種用于制備膠粘劑的原料。該用于制備膠粘劑的原料包括如下重量份材料：丙烯酸叔丁酯51份～61份、丙烯酸乙酯4.8份～5.2份、乙酸乙酯45份～55份、醋酸乙烯酯23.8份～24.2份、丙烯酸2－乙基辛酯13份～15份、丙烯酸1.9份～2.3份、丙烯酸聚醚磷酸酯9份～11份、引發劑0.54份～0.66份和聚磷酸銨22份～26份。

4、本申請實施例提供的用于制備膠粘劑的原料中，51份～61份的丙烯酸叔丁酯、4.8份～5.2份的丙烯酸乙酯、13份～15份的丙烯酸2－乙基辛酯和1.9份～2.3份的丙烯酸作為單體，在0.54份～0.66份的引發劑的作用下，單體中的雙鍵和引發劑生成的自由基反應，形成大分子聚合鏈，并進行交聯反應，形成強度較高的三維交聯網絡大分子鏈，使得膠粘劑的熱穩定性提高，耐熱性能提升；且23.8份～24.2份的醋酸乙烯酯和45份～55份的乙酸乙酯可以調節反應粘度，同時改善流動性和加工性，通過其醋酸酯基團與丙烯酸形成氫鍵，提高粘附性。9份～11份的丙烯酸聚醚磷酸酯中的聚醚鏈和含磷基團，可以改善流變性和降低燃燒長度，提高膠粘劑的粘附和阻燃性能。

5、以及，22份～26份的聚磷酸銨中的磷和氮元素可通過氫鍵與聚合物鏈上的羧基或醇羥基基團發生相互作用，形成交聯，提高膠粘劑的粘附性和力學性能，且聚磷酸銨在燃燒時能夠分解并釋放出非燃燒性的氣體(如水蒸氣和氨氣)，從而降低膠粘劑的可燃性，提高阻燃性能。

6、因此，通過上述251份～61份的丙烯酸叔丁酯、4.8份～5.2份的丙烯酸乙酯、13份～15份的丙烯酸2－乙基辛酯、1.9份～2.3份的丙烯酸、在0.54份～0.66份的引發劑、23.8份～24.2份的醋酸乙烯酯、45份～55份的乙酸乙酯、9份～11份的丙烯酸聚醚磷酸酯和22份～26份的聚磷酸銨之間共同作用，使得膠粘劑的交聯度高，具有良好的膠粘性和較高的阻燃性能。

7、在一些實施例中，用于制備膠粘劑的原料包括如下重量份材料：丙烯酸叔丁酯56份、丙烯酸乙酯5份、乙酸乙酯50份、醋酸乙烯酯24份、丙烯酸2－乙基辛酯14份、丙烯酸2.1份、丙烯酸聚醚磷酸酯10份、引發劑0.6份和聚磷酸銨24份。

8、在一些實施例中，引發劑包括：叔丁基過氧化苯甲酰。

9、在一些實施例中，用于制備膠粘劑的原料還包括如下重量份材料：溶劑5.4份～6.6份、去離子水72份～88份和助劑4.5份～5.5份。

10、在一些實施例中，助劑包括：分散劑0.9份～1.1份、防沉劑0.9份～1.1份、消泡劑2.7份～3.3份。

11、在一些實施例中，防沉劑包括：有機膨潤土。

12、在一些實施例中，分散劑包括：聚丙烯醇。

13、在一些實施例中，消泡劑包括：碳化二亞胺。

14、在一些實施例中，溶劑包括：二甲苯、甲苯、和丁醇中的至少一種。

15、第二方面，本申請提供一種膠粘劑的制備方法。采用如上述任一實施例中的用于制備膠粘劑的原料，該方法包括：

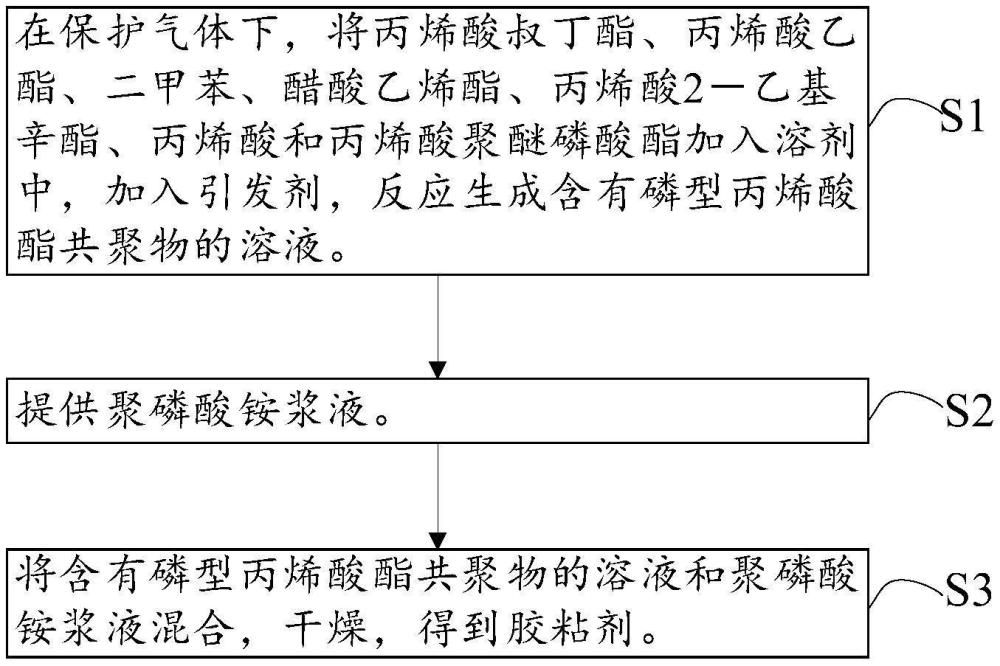

16、在保護氣體下，將丙烯酸叔丁酯、丙烯酸乙酯、二甲苯、醋酸乙烯酯、丙烯酸2－乙基辛酯、丙烯酸和丙烯酸聚醚磷酸酯加入溶劑中，加入引發劑，反應生成含有磷型丙烯酸酯共聚物的溶液。

17、提供聚磷酸銨漿液。

18、將含有磷型丙烯酸酯共聚物的溶液和聚磷酸銨漿液混合，干燥，得到膠粘劑。

19、可以理解地，本申請的上述實施例提供的膠粘劑的制備方法，其所能達到的有益效果可參考上文中用于制備膠粘劑的原料的有益效果，此處不再贅述。

20、在一些實施例中，加入引發劑，反應生成含有磷型丙烯酸酯共聚物的溶液，反應的溫度范圍為65℃～90℃。

21、在一些實施例中，加入引發劑，反應生成含有磷型丙烯酸酯共聚物的溶液，包括：

22、在溫度范圍為80℃～90℃，加入第一體積的引發劑溶液，恒溫反應。

23、降溫至溫度范圍為65℃～75℃，加入第二體積的引發劑溶液，恒溫反應，得到含有磷型丙烯酸酯共聚物的溶液。其中，引發劑溶液為引發劑溶解在乙酸乙酯中的溶液。

24、在一些實施例中，第一體積和第二體積的比值范圍為1:4～1。

25、在一些實施例中，提供聚磷酸銨漿液包括：將去離子水、乙酸乙酯、聚磷酸銨、分散劑、防沉劑和消泡劑分散、研磨得到聚磷酸銨漿液。

26、第三方面，本申請提供一種如上述任一實施例中的膠粘劑的制備方法制備得到的膠粘劑。

27、可以理解地，本申請的上述實施例提供的膠粘劑，其所能達到的有益效果可參考上文中用于制備膠粘劑的原料的有益效果，此處不再贅述。

技術特征：

1.一種用于制備膠粘劑的原料，其特征在于，包括如下重量份材料：丙烯酸叔丁酯51份～61份、丙烯酸乙酯4.8份～5.2份、乙酸乙酯45份～55份、醋酸乙烯酯23.8份～24.2份、丙烯酸2－乙基辛酯13份～15份、丙烯酸1.9份～2.3份、丙烯酸聚醚磷酸酯9份～11份、引發劑0.54份～0.66份和聚磷酸銨22份～26份。

2.根據權利要求1所述的用于制備膠粘劑的原料，其特征在于，包括如下重量份材料：丙烯酸叔丁酯56份、丙烯酸乙酯5份、乙酸乙酯50份、醋酸乙烯酯24份、丙烯酸2－乙基辛酯14份、丙烯酸2.1份、丙烯酸聚醚磷酸酯10份、引發劑0.6份和聚磷酸銨24份。

3.根據權利要求1所述的用于制備膠粘劑的原料，其特征在于，所述引發劑包括：叔丁基過氧化苯甲酰。

4.根據權利要求1所述的用于制備膠粘劑的原料，其特征在于，還包括如下重量份材料：溶劑5.4份～6.6份、去離子水72份～88份和助劑4.5份～5.5份。

5.根據權利要求4所述的用于制備膠粘劑的原料，其特征在于，所述助劑包括：分散劑0.9份～1.1份、防沉劑0.9份～1.1份、消泡劑2.7份～3.3份。

6.根據權利要求5所述的用于制備膠粘劑的原料，其特征在于，所述防沉劑包括：有機膨潤土。

7.根據權利要求5所述的用于制備膠粘劑的原料，其特征在于，所述分散劑包括：聚丙烯醇。

8.根據權利要求5所述的用于制備膠粘劑的原料，其特征在于，所述消泡劑包括：碳化二亞胺。

9.根據權利要求4所述的用于制備膠粘劑的原料，其特征在于，所述溶劑包括：二甲苯、甲苯、和丁醇中的至少一種。

10.一種膠粘劑的制備方法，其特征在于，采用如權利要求1～9中任一項所述的用于制備膠粘劑的原料，該方法包括：

11.根據權利要求10所述的膠粘劑的制備方法，其特征在于，所述加入引發劑，反應生成含有磷型丙烯酸酯共聚物的溶液，反應的溫度范圍為65℃～90℃。

12.根據權利要求11所述的膠粘劑的制備方法，其特征在于，所述加入引發劑，反應生成含有磷型丙烯酸酯共聚物的溶液，包括：

13.根據權利要求12所述的膠粘劑的制備方法，其特征在于，所述第一體積和所述第二體積的比值范圍為1:4～1。

14.根據權利要求10所述的膠粘劑的制備方法，其特征在于，所述提供聚磷酸銨漿液包括：將去離子水、乙酸乙酯、聚磷酸銨、分散劑、防沉劑和消泡劑分散、研磨得到所述聚磷酸銨漿液。

15.一種膠粘劑，其特征在于，所述膠粘劑由如權利要求10～14中任一項所述的膠粘劑的制備方法制備得到。

技術總結
本申請公開了一種用于制備膠粘劑的原料、膠粘劑及其制備方法，涉及阻燃高分子材料技術領域，旨在解決膠粘劑的粘結性和阻燃性難以平衡優化的問題；其中，該用于制備膠粘劑的原料包括如下重量份材料：丙烯酸叔丁酯51份～61份、丙烯酸乙酯4.8份～5.2份、乙酸乙酯45份～55份、醋酸乙烯酯23.8份～24.2份、丙烯酸2－乙基辛酯13份～15份、丙烯酸1.9份～2.3份、丙烯酸聚醚磷酸酯9份～11份、引發劑0.54份～0.66份和聚磷酸銨22份～26份。

技術研發人員：李東陽,冀輝,張忠述,朱一盟,魏甲強,孫怡,翟星月,閆紫坤,劉國豪,趙君,姚佳銳,張忠濤,劉萌萌,穆承廣,潘騰,石朵兒,趙瑞琦
受保護的技術使用者：國家石油天然氣管網集團有限公司
技術研發日：
技術公布日：2025/4/24
