本發明涉及涂料，更具體地，涉及一種納米光刻環保涂料及其制備方法。

背景技術：

1、鐳射刻字膜，顧名思義，是一種能夠使用激光進行刻字的薄膜。這種材料通常是以塑料薄膜或紙張為基材，在基材表面涂布一層涂料后使其可以被激光所“雕刻”，從而形成各種文字、圖案和圖像，起到外觀裝飾及防偽功能。然而采用常規涂料所制得的鐳射刻字膜，存在涂層與基材附著力不夠理想的問題，特別是在溫度較高和濕度較大環境下放置一段時間后鐳射刻字膜的附著力下降明顯。此外，目前市場上應用于鐳射刻字膜的涂料所使用的溶劑多為酮類化合物，其具有濃烈的刺激性氣味和毒性，同時殘留的揮發性有機物質voc也會對消費者造成潛在的威脅，不符合綠色環保的發展要求。

技術實現思路

1、本發明的目的在于克服上述現有技術的不足，提供一種納米光刻環保涂料及其制備方法，該涂料能夠使鐳射刻字膜具有極好的附著力和耐折性，更適于作為包裝材料使用。

2、為了實現上述目的，本發明采用如下技術方案：

3、一種納米光刻環保涂料，包括a組分和b組分，a組分和b組分質量比為1:1，a組分包括以下重量份的各組分：水性環氧樹脂45-60份、水性附著力促進劑4-8份、增韌劑1-5份、光穩定劑0.5-2份、水性分散劑0.2-0.6份、消泡劑0.1-0.7份、助溶劑5-10份和水20-40份，所述水性附著力促進劑為additive?lf-914?水性附著力促進劑與附著力促進劑dz-5452的組合物；b組分包括以下重量份的各組分：水性固化劑1-2份、水10-20份。

4、本發明進一步設置為，所述additive?lf-914?水性附著力促進劑與附著力促進劑dz-5452的質量比為1：1-3。

5、本發明進一步設置為，所述水性分散劑為hp2460水性分散劑、聚丙烯酸鈉鹽、油酸鈉中的一種。

6、本發明進一步設置為，所述增韌劑為鄰苯二甲酸二丁酯、鄰苯二甲酸二辛酯、vok-ctb?162?增韌劑中的一種。

7、本發明進一步設置為，所述光穩定劑為巴斯夫tinuvin?329、光穩定劑hs-3101、光穩定劑3853中的一種。

8、本發明進一步設置為，所述水性固化劑為g2001水性固化劑、環氧樹脂改性三乙烯四胺、亨斯邁ad3986中的一種。

9、本發明進一步設置為，所述消泡劑為消泡劑byk-1710、消泡劑byk-1719中的一種。

10、本發明進一步設置為，所述助溶劑為乙醇、異丙醇、丙二醇醚中一種或幾種。

11、本發明進一步設置為，包括a組分和b組分，a組分和b組分質量比為1:1，a組分包括以下重量份的各組分：水性環氧樹脂55份、水性附著力促進劑6.4份、vok-ctb?162?增韌劑3.5份、光穩定劑0.7份、hp2460水性分散劑0.5份、消泡劑0.3份、助溶劑8份和水30份，所述水性附著力促進劑為additive?lf-914?水性附著力促進劑與附著力促進劑dz-5452的組合物；b組分包括以下重量份的各組分：g2001水性固化劑1.3份、水15份。

12、一種納米光刻環保涂料的制備方法，將水性環氧樹脂、水性附著力促進劑、增韌劑、光穩定劑、水性分散劑、消泡劑、助溶劑和水攪拌混合均勻，得a組分；將水性固化劑與水混合均勻，得b組分。

13、綜上所述，本發明具有以下有益效果：

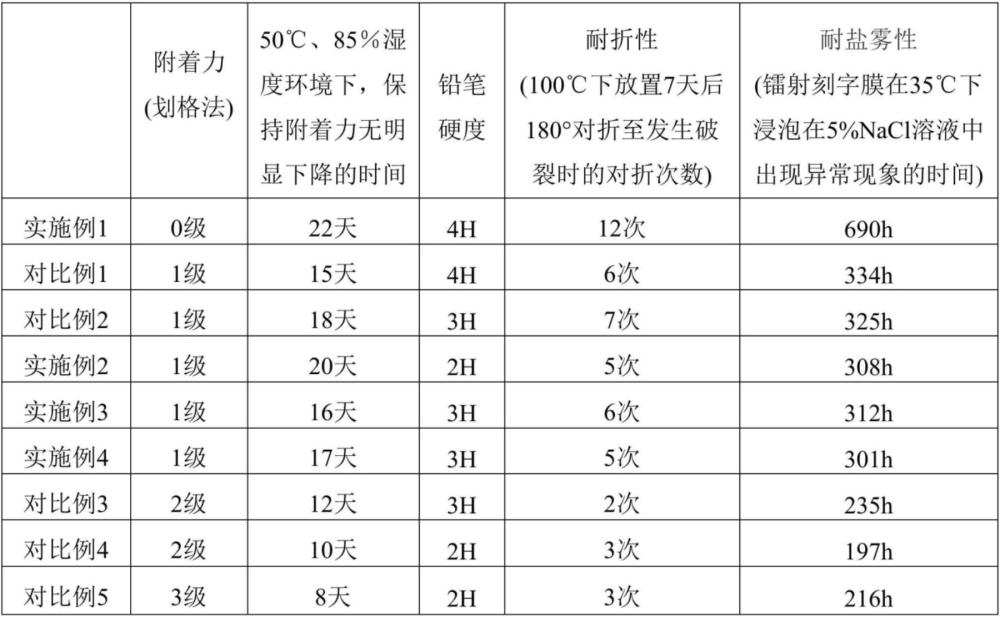

14、本發明通過添加水性附著力促進劑、增韌劑、水性分散劑、水性固化劑等組分及各組分的合理復配，獲得具有高附著力、耐折性及環保性的納米光刻涂料（實施例中所得膜的vocs均＜0.5ppm），同時添加additive?lf-914?水性附著力促進劑與附著力促進劑dz-5452、vok-ctb?162?增韌劑、hp2460水性分散劑、g2001水性固化劑進行復配，能夠一并顯著改善涂層的耐折性和耐高溫高濕性能。

技術特征：

1.一種納米光刻環保涂料，其特征在于，包括a組分和b組分，a組分和b組分質量比為1:1，a組分包括以下重量份的各組分：水性環氧樹脂45-60份、水性附著力促進劑4-8份、增韌劑1-5份、光穩定劑0.5-2份、水性分散劑0.2-0.6份、消泡劑0.1-0.7份、助溶劑5-10份和水20-40份，所述水性附著力促進劑為additive?lf-914?水性附著力促進劑與附著力促進劑dz-5452的組合物；b組分包括以下重量份的各組分：水性固化劑1-2份、水10-20份。

2.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，所述additive?lf-914水性附著力促進劑與附著力促進劑dz-5452的質量比為1：1-3。

3.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，所述水性分散劑為hp2460水性分散劑、聚丙烯酸鈉鹽、油酸鈉中的一種。

4.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，所述增韌劑為鄰苯二甲酸二丁酯、鄰苯二甲酸二辛酯、vok-ctb?162?增韌劑中的一種。

5.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，所述光穩定劑為巴斯夫tinuvin?329、光穩定劑hs-3101、光穩定劑3853中的一種。

6.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，所述水性固化劑為g2001水性固化劑、環氧樹脂改性三乙烯四胺、亨斯邁ad3986中的一種。

7.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，所述消泡劑為消泡劑byk-1710、消泡劑byk-1719中的一種。

8.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，所述助溶劑為乙醇、異丙醇、丙二醇醚中一種或幾種。

9.根據權利要求1所述的一種納米光刻環保涂料，其特征在于，包括a組分和b組分，a組分和b組分質量比為1:1，a組分包括以下重量份的各組分：水性環氧樹脂55份、水性附著力促進劑6.4份、vok-ctb?162?增韌劑3.5份、光穩定劑0.7份、hp2460水性分散劑0.5份、消泡劑0.3份、助溶劑8份和水30份，所述水性附著力促進劑為additive?lf-914?水性附著力促進劑與附著力促進劑dz-5452的組合物；b組分包括以下重量份的各組分：g2001水性固化劑1.3份、水15份。

10.一種根據權利要求1-9中任意一項所述納米光刻環保涂料的制備方法，其特征在于，將水性環氧樹脂、水性附著力促進劑、增韌劑、光穩定劑、水性分散劑、消泡劑、助溶劑和水攪拌混合均勻，得a組分；將水性固化劑與水混合均勻，得b組分。

技術總結
本發明公開一種納米光刻環保涂料及其制備方法，屬于涂料技術領域。該涂料包括A組分和B組分，A組分包括以下重量份的各組分：水性環氧樹脂45?60份、水性附著力促進劑4?8份、增韌劑1?5份、光穩定劑0.5?2份、水性分散劑0.2?0.6份、消泡劑0.1?0.7份、助溶劑5?10份和水20?40份，所述水性附著力促進劑為Additive?LF?914水性附著力促進劑與附著力促進劑DZ?5452的組合物；B組分包括以下重量份的各組分：水性固化劑1?2份、水10?20份。本發明涂料能夠使鐳射刻字膜具有極好的附著力和耐折性，更適于作為包裝材料使用。

技術研發人員：何毅松,徐建林,俞飚
受保護的技術使用者：紹興毅龍鐳射科技有限公司
技術研發日：
技術公布日：2025/4/28
