本技術涉及橡膠加工領域，尤其涉及一種橡膠加工用原料篩選裝置。

背景技術：

1、橡膠是一種有彈性的聚合物，可以從一些植物的樹汁中取得，也可以是人造的。橡膠廣泛應用于輪胎、墊圈、密封件、彈簧等制品中，成為重要經濟作物。此外，橡膠還可以用于制造橡塑制品、油墨、顏料、膠水等。

2、中國授權專利公告號：cn?213353124?u中記載了“一種橡膠加工用篩選裝置”，通過螺旋輸料葉片外壁和刮板外壁的毛刷設計，能夠對篩筒內外壁起到自動清潔作用，通過自動清潔，繼而有效避免物料在篩筒內外壁的殘留，降低篩筒內外壁的結垢率，同時能夠起到輔助過濾效果，通過螺旋輸料葉片的設計，變傳統的自流式篩選為控流式篩選，通過對物料流速的控制，能夠有效延長物料在篩筒中的篩選時間，繼而加強篩選效果，且通過螺旋輸料葉片對物料的擾動，能夠使物料充分分散，同時通過高壓噴管的設計，能夠通過高壓氣流快速吹除粘附或堵塞于篩筒中的雜質。

3、但是實現應用過程中，還存在以下缺陷和不足：

4、其設置一組篩筒作為篩分結構，而該篩筒不能夠對自身漏孔孔徑的大小進行調節，因此其篩分的橡膠原料的精度相對就會比較差，如果一批橡膠顆粒的大小均小于該篩分裝置漏孔的大小，那么篩分的效果會大大降低。

5、因此，有必要提供一種新的橡膠加工用原料篩選裝置解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種橡膠加工用原料篩選裝置。

2、本實用新型提供的橡膠加工用原料篩選裝置，包括篩分筒；

3、所述篩分筒一端還焊接有腔座，還包括：

4、調節筒，同軸心轉動于篩分筒外部，所述調節筒一端還一體連接有延伸至腔座內部的延伸板，所述延伸板一側一體連接有定位齒板，而所述調節筒外部且靠近另一端的位置還焊接有傳動齒板；

5、鎖緊組件，設置于腔座上，且與定位齒板嵌合固定；

6、轉動調節組件，設置于篩分筒外部，且所述轉動調節組件與傳動齒板傳動連接；

7、其中，通過調節筒的轉動，使其上的漏孔與篩分筒上的漏孔完全對應或錯開。

8、優選的，所述鎖緊組件包括定位板，所述定位板一側一體連接有對接齒板，所述定位板上還貫穿有滑動連接的定位桿，所述定位桿上套設有抵緊定位板的彈簧，所述定位板另一側焊接有連接桿，所述連接桿另一端焊接有把手。

9、優選的，所述連接桿貫穿腔座并延伸至其內部，而所述定位桿焊接與腔座內部，所述彈簧還抵緊腔座內壁。

10、優選的，所述對接齒板與定位齒板嵌合固定。

11、優選的，所述轉動調節組件包括安裝板，所述安裝板上貫穿有轉動連接的轉軸，所述轉軸一端固定有同軸心的驅動齒輪，另一端固定有六角塊，且所述轉軸上還螺紋連接有用于固定的螺母。

12、優選的，所述安裝板焊接于篩分筒外部，而所述驅動齒輪與傳動齒板相嚙合。

13、與相關技術相比較，本實用新型提供的橡膠加工用原料篩選裝置具有如下

14、有益效果：

15、本實用新型提供一種橡膠加工用原料篩選裝置中，于篩分筒外部設置調節筒，兩者組成完整的篩筒結構，而調節筒通過轉動能夠使其上的漏孔與篩分筒上的漏孔相錯開，錯開狀態下，整個篩筒結構的漏孔孔徑會縮小，因此能夠根據橡膠原料本身的大小來進行針對性的調整，大大提升了裝置的適用范圍。

技術特征：

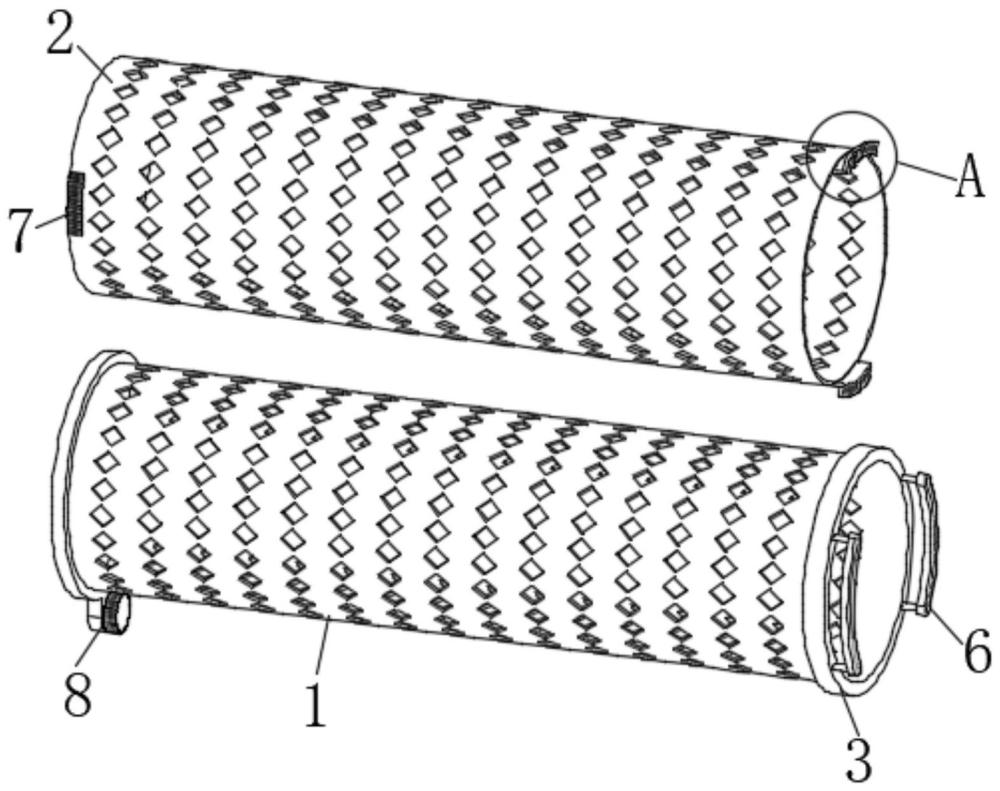

1.一種橡膠加工用原料篩選裝置，包括篩分筒(1)，其特征在于：

2.根據權利要求1所述的橡膠加工用原料篩選裝置，其特征在于，所述鎖緊組件(6)包括定位板(61)，所述定位板(61)一側一體連接有對接齒板(62)，所述定位板(61)上還貫穿有滑動連接的定位桿(63)，所述定位桿(63)上套設有抵緊定位板(61)的彈簧(64)，所述定位板(61)另一側焊接有連接桿(65)，所述連接桿(65)另一端焊接有把手(66)。

3.根據權利要求2所述的橡膠加工用原料篩選裝置，其特征在于，所述連接桿(65)貫穿腔座(3)并延伸至其內部，而所述定位桿(63)焊接與腔座(3)內部，所述彈簧(64)還抵緊腔座(3)內壁。

4.根據權利要求3所述的橡膠加工用原料篩選裝置，其特征在于，所述對接齒板(62)與定位齒板(5)嵌合固定。

5.根據權利要求4所述的橡膠加工用原料篩選裝置，其特征在于，所述轉動調節組件(8)包括安裝板(81)，所述安裝板(81)上貫穿有轉動連接的轉軸(82)，所述轉軸(82)一端固定有同軸心的驅動齒輪(83)，另一端固定有六角塊(84)，且所述轉軸(82)上還螺紋連接有用于固定的螺母(85)。

6.根據權利要求5所述的橡膠加工用原料篩選裝置，其特征在于，所述安裝板(81)焊接于篩分筒(1)外部，而所述驅動齒輪(83)與傳動齒板(7)相嚙合。

技術總結
本技術涉及橡膠加工領域，尤其涉及一種橡膠加工用原料篩選裝置。所述橡膠加工用原料篩選裝置包括篩分筒；所述篩分筒一端還焊接有腔座，還包括：調節筒，同軸心轉動于篩分筒外部，所述調節筒一端還一體連接有延伸至腔座內部的延伸板，所述延伸板一側一體連接有定位齒板，而所述調節筒外部且靠近另一端的位置還焊接有傳動齒板；鎖緊組件，設置于腔座上，且與定位齒板嵌合固定；轉動調節組件，設置于篩分筒外部，且所述轉動調節組件與傳動齒板傳動連接。于篩分筒外部設置調節筒，而調節筒通過轉動能夠使其上的漏孔與篩分筒上的漏孔相錯開，錯開狀態下，整個篩筒結構的漏孔孔徑會縮小，因此能夠根據橡膠原料本身的大小來進行針對性的調整。

技術研發人員：韓志豪,王彥霞,左玉磊
受保護的技術使用者：晉江盟盛鞋業有限公司
技術研發日：20240312
技術公布日：2025/4/28
