本發明涉及輪胎技術領域，具體為一種自我修復半鋼子午轎車胎。

背景技術：

所謂修復半鋼子午轎車胎。，當然是指能利用自我修復半鋼子午轎車胎來制作轎車輪胎的一種車胎，現有的車胎主要有全鋼絲子午線輪胎、半鋼絲子午線輪胎和全纖維子午線輪胎，現有的輪胎耐磨耐用，滾動阻力小，輪胎耐扎刺，不易爆胎，安全性能高，給人們駕駛帶來了安全保障，大大減小了事故發生率。

但現有的半鋼子午轎車胎功能不夠全面，防震效果較差，子午輪胎的胎側較薄，故變形大，在行駛不良路面時，穩定性能差，磨損嚴重，容易產生裂口，不能滿足人們對當前產品的要求。

所以，如何設計一種自我修復半鋼子午轎車胎，成為我們當前要解決的問題。

技術實現要素：

本發明的目的在于提供一種自我修復半鋼子午轎車胎，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種自我修復半鋼子午轎車胎，包括胎圈，所述胎圈的一側設有氣門芯，所述氣門芯的一側設有胎側，胎側的一側設有胎肩，所述肩甲的一側設有胎冠，所述胎冠的一側設有胎面花紋，所述胎面花紋的一側設有胎面溝槽，所述胎面溝槽的一側設有緩沖層，所述緩沖層的底部設有胎冠層，所述胎冠層的底部設有胎體層，所述胎體層的底端設有三角膠，所述三角膠的一側設有胎圈鋼絲，所述胎圈鋼絲的一側設有氣密層，所述氣密層的頂部設有修復膠貼，所述氣密層的一側設有胎唇。

進一步的，所述修復膠貼的內部設有胎黏膠。

進一步的，所述修復膠貼的內部設有液體胎膠。

進一步的，所述緩沖層的一側設有保護層。

進一步的，所述氣密層一側設有降溫層。

與現有技術相比，本發明的有益效果是：該種自我修復半鋼子午轎車胎，利用了受力分析的研究方法，采用了自我修復車胎的先進技術，氣密層的一側設有修復膠貼，通過修復膠貼可以自我修復車胎縫隙，當車胎裂縫時，由于車胎內氣流流向裂縫口，車胎內氣壓變小，修復膠貼會脫落，并隨氣流到裂縫口，從而起到修復車胎作用，氣密層設有降溫層，可以保持車胎在一定溫度，該種自我修復半鋼子午轎車胎改進了原有車胎不能自我修復和自我降溫的缺點，實現了半鋼子午轎車胎的安全性、耐用性和實用性。

附圖說明

圖1是本發明的整體結構示意圖；

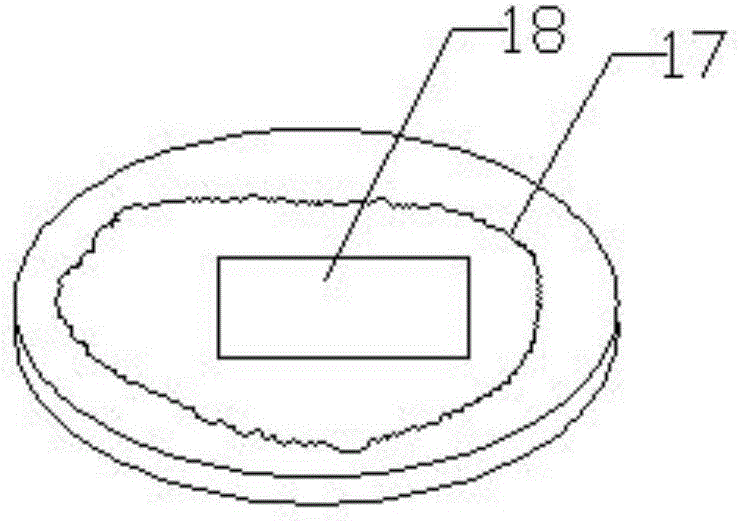

圖2是本發明的局部結構示意圖；

圖中：1-胎冠；2-胎面花紋；3-胎面溝槽；4-緩沖層；5-胎冠層；6-降溫層；7-胎體層；8-三角膠；9-胎圈鋼絲；10-氣密層；11-修復膠貼；12-胎唇；13-氣門芯；14-胎圈；15-胎肩；16-胎側；17-胎黏膠；18-液體胎膠；19-緩沖層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種自我修復半鋼子午轎車胎，包括胎圈14，所述胎圈14的一側設有氣門芯13，所述氣門芯13的一側設有胎側16，胎側16的一側設有胎肩15，所述胎肩15的一側設有胎冠1，所述胎冠1的一側設有胎面花紋2，所述胎面花紋2的一側設有胎面溝槽3，所述胎面溝槽3的一側設有緩沖層19，所述緩沖層19的底部設有胎冠層4，所述胎冠層4的底部設有胎體層7，所述胎體層7的底端設有三角膠8，所述三角膠8的一側設有胎圈鋼絲9，所述胎圈鋼絲9的一側設有氣密層10，所述氣密層10的頂部設有修復膠貼11，所述氣密層10的一側設有胎唇12。

進一步的，所述修復膠貼11的內部設有修復黏膠18，可以有效堵住車胎裂縫。

進一步的，所述修復膠貼11的內部設有液體胎膠17，幫助修復黏膠牢牢黏在車胎裂縫，保證車胎不發生漏氣，提高了行駛安全。

進一步的，所述緩沖層19的一側設有保護層5，保護車胎不被進一步的破壞，提高了車胎的耐用性和安全性。

進一步的，所述氣密層10一側設有降溫層6，幫助車胎降溫，防止車胎過熱發生爆炸。

工作原理：首先，首先，通過氣門芯13將充氣氣體打入車胎內，氣密層10可以防止氣體泄漏，在行駛過程中，通過胎面花紋2和胎面溝槽3可以讓增加胎面抓地能力，防止車輪打滑，而且可以增加車胎的耐扎性能，車胎受沖擊力時，緩沖層19可以有效緩沖所受的力，讓車身保持平穩，當車胎達到一定溫度時，降溫層6可以有效的吸收車胎摩擦所產生的熱量，防止車胎過熱發生爆炸，通過保護層5可以防止氣密層10不被扎破，通過修復膠貼，當車胎在行駛過程中被扎破時，修復膠貼由于氣壓變小自行脫落，隨氣流到扎破口，從而達到自我修復車胎的效果。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
