本發明涉及搬運機器人，具體涉及一種搬運小車。

背景技術：

小車的輪子，尤其是主動輪，在運行過程中需要緊貼地面，緊貼地面的要求是，和地面接觸并承受一定壓力，這樣才能保證正常運行，否則就會發生打滑。公知的小車一般使用彈簧固定主動輪或被動輪，使輪子在凹凸不平的地面上仍然能貼住地面。

但是這種方法有三方面的局限性：

1.生產小車時彈簧的彈性系數不同，壓縮量不同會造成各個車輪的受力不均勻，給標準化帶來難度，甚至無法避免打滑。

2.彈簧結構在加速減速時，會重復壓縮反彈的過程，造成小車的來回?fù)u擺，嚴重可以使搬運貨物掉落。

3.安裝彈簧往往不止一個，需要很多部件，安裝程序復雜。

技術實現要素：

本發明的目的是提供一種避免使用彈簧，且能夠在凹凸不平的地面上仍能貼住地面的小車結構，不會使小車產生搖擺。

為了達到上述目的，提供一種搬運小車，包括底盤和車輪組結構，底盤兩側各設置有至少一個車輪組結構，所述的車輪組結構包括連接件和兩個車輪，所述連接件與底盤樞接，兩車輪連接于連接件的兩端，兩個車輪可相對于連接件與底盤的樞接點轉動從而貼緊地面。

兩個車輪可相對于連接件與底盤的樞接點轉動的意味著，樞接點位于兩個車輪中間，當一個車輪向上運動時，必然導致另一個車輪向下運動，從而調節兩個車輪與地面的貼緊狀況。

本發明中的搬運小車一般可用于搬運和牽引，通過兩個車輪與連接件連接，再與車底盤連接的方式，連接件與車輪形成一個杠桿結構，旋轉點位于兩個車輪之間，兩個車輪形成相互施力的一組自動調控裝置，當遇到地面不平時，在重力和相對于旋轉點形成的力矩的影響下，兩個車輪對地面具有壓緊力。這改善了運輸過程中一般運輸車打滑的問題，同時該方案避免了彈簧的使用，不易產生搖擺現象。

旋轉點不必然位于兩個車輪的中心處。

優選的，所述底盤包括固定于底盤的基座，所述車輪組結構與基座樞軸連接。

基座的設置有利于適用于各種車輪的直徑，以及調整車輪中心與底盤之間的距離。

連接件可以為多種形式，桿件、豎直板件、水平板件等，其選擇主要根據車輪安裝而定。

在一實施例中，所述的連接件為連桿結構，連桿結構兩端樞接兩個車輪，連桿結構側面設有中間軸，所述中間軸與基座側的軸孔配合連接。

該結構為兩車輪均與基座樞軸兩件，車輪直徑優選是相同的，具有更好的平穩性以及著地效果。

優選的，包括底盤兩側各設有至少兩個車輪組結構。

兩組以上的車輪組結構小車穩定性具有大幅度提升，不易產生搖擺現象。

可替換地，底盤兩側各設置有直接樞接于底盤側面的車輪。

在一實施例中，所述車輪組結構中，其中一個車輪為萬向輪，所述的連接件為連桿結構，連桿結構一端的底部連接萬向輪，另一端外側樞接車輪。

萬向輪為常用的機械結構。

在該實施例中，盡管為連桿結構，但是與樞接車輪連接部位設置在側面，與萬向輪連接則位于萬向輪上方的支撐面。

萬向輪起到支撐作用，一般該結構中，萬向輪作為被動輪，樞接車輪作為主動輪而應用。而在該結構中萬向輪能做到普通樞接車輪難以做到的轉向作用，易于搬運和運輸。

進一步地，所述的底盤每側設有至少一個車輪組和至少一個直接與底盤底面連接的萬向輪。

進一步地，所述的車輪組結構中的車輪位于車輪組結構中的萬向輪和與底盤地面連接的萬向輪之間。

對于六車輪的結構中，4個萬向輪與兩個樞接車輪的配合使用，其中有兩組車輪組結構，既保證了穩定性，又滿足緊貼地面的要求，同時可實現原地轉向。

在一實施例中，車輪組結構內的車輪為全向輪，所述全向輪樞接于連接件兩端。

進一步地，所述的連接件為連接板結構，連接板兩端樞接萬向輪，兩個連接板結構之間通過中間軸與基座樞接。

作為連接板結構，為橫板結構，與底盤平行，一定程度上可取代底盤。

本發明改變了車輪與底盤之間的連接方式，通過兩個車輪與連接件組成車輪組并與底盤樞接的方式，使得小車行駛在凹凸不平的地面上時，通過新的重力分配，因為重力下壓，自動調節兩個車輪的離地高度，從而利于車輪緊貼地面。通過這種方式取締了彈簧，具有更加穩定的效果。

本發明的有益效果是：

1.避免了使用彈簧的著地方案所帶來的所有缺點。

2.無調試環節，容易生產組裝。

3.零部件少，容易安裝，降低成本。

應理解，在本發明范圍內中，本發明的上述各技術特征和在下文(如實施方式)中具體描述的各技術特征之間都可以互相組合，從而構成新的或優選的技術方案。限于篇幅，在此不再一一累述。

附圖說明

圖1為本發明搬運小車的仰視圖；

圖2為本發明搬運小車的第一種實施例的示意圖；

圖3為本發明搬運小車的第一種實施例的著地效果圖；

圖4為本發明搬運小車的第二種實施例的示意圖；

圖5為本發明搬運小車的第三種實施例的示意圖；

圖6為本發明搬運小車的第四種實施例的示意圖。

具體實施方式

實施例1

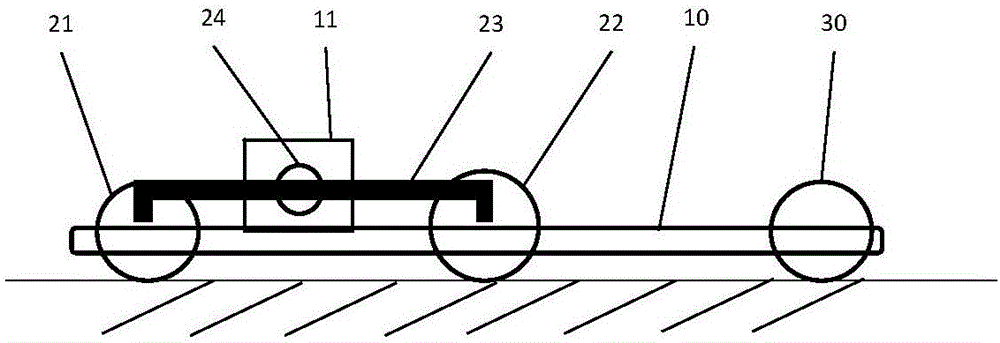

如圖1所示的搬運小車，包括底盤10、兩個車輪組20和兩個車輪30，底盤10上固定設有兩個基座11。所述的車輪組20包括車輪21、車輪22和連接車輪21和車輪22的連桿23，連桿23中部有中間軸24，中間軸24與基座11的側面連接。圖1中底盤10每側有3個車輪，其中車輪21、車輪30為被動車輪，車輪22為主動車輪，車輪21、車輪22先固定在連桿23上，再將連桿23通過中間軸24與基座11連接。基座11固定在底盤10上。

采用這種著地方案的小車，重力首先分配到被動車輪22和基座11上。基座11所受的重力再通過中間軸24傳導到連桿23上，最后分配到被動輪21和主動輪22上。

搬運小車行駛在凹凸不平地面上的使用狀態圖和效果圖分別見圖2、圖3。如圖所示，車輪組20在通過凹凸不平的地面時，可以因為重力下壓，自動調節車輪21和車輪22的離地高度，從而達到所有輪子緊貼地面的目的。

每一個車輪所承受的重力比重可以通過基座11在底盤10上的安裝位置和中間軸25在連桿24的穿孔位置進行自動調節。

實施例2

如圖4所示的搬運小車的另一實施方式，底盤10上設有兩個基座11，小車共有8個車輪，每側有兩個車輪組20，左右兩側的車輪組20通過一個中間軸25與基座11連接。

實施例3

如圖5所示的搬運小車的另一實施方式，底盤10上設有基座11，小車共有6個車輪，每側有一個車輪組20和一個單獨與底盤連接的車輪30，單獨與底盤連接的車輪30為萬向輪，所述的車輪組20內的車輪一個為萬向輪連接于連桿23的底部，另一個為車輪與連桿23樞軸連接。

實施例4

如圖6所示的搬運小車的另一實施方式，連接件為連接板結構，每塊連接板兩側樞接全向輪，兩個連接板上各設有基座，基座之間通過中心軸連接。

本發明中，被動輪和主動輪不是限制，任何一個輪子都既可以為被動輪也可以為主動輪。
