本實用新型涉及汽車設計技術領域，特別是涉及一種彈簧安裝總成及汽車。

背景技術：

彈簧支架焊接在汽車后橋上，主要用于支撐車架和安裝彈簧，同時隨同彈簧系統上下運動，但現有彈簧支架與彈簧之間進行裝配時，經常存在裝配不到位，進而導致產生異響的問題，大大降低了用戶的使用體驗。

技術實現要素：

本實用新型的目的在于提供一種彈簧安裝總成及汽車，用以解決彈簧支架與彈簧之間進行裝配時，經常存在裝配不到位，進而產生異響的問題。

為了實現上述目的，本實用新型提供了一種彈簧安裝總成，包括：

設置于汽車后橋總成上、與彈簧連接的安裝底座，所述安裝底座上設置有卡接部及固定部；

其中，所述固定部突出設置于所述安裝底座上，所述卡接部圍繞所述固定部與所述安裝底座連接的一端設置，所述彈簧套設于所述固定部上，且所述彈簧的一端與所述卡接部卡接，所述彈簧的另一端與汽車車架連接。

其中，所述卡接部為螺旋結構，且所述螺旋結構與所述彈簧被所述卡接部卡接部分的形狀相適配。

其中，所述安裝底座包括：

安裝板及由所述安裝板的四周邊緣向所述安裝板的一側延伸形成的側壁；

其中，所述側壁與所述汽車后橋總成固定連接，所述固定部及所述卡接部設置于所述安裝板上。

其中，所述側壁上設置有定位孔，所述側壁通過所述定位孔與所述汽車后橋總成固定連接。

其中，所述側壁上設置有減重孔。

其中，所述固定部為一凸臺結構。

其中，所述固定部上設置有過水孔。

其中，所述彈簧與所述安裝底座連接的部分設置有橡膠護套。

本實用新型的實施例還提供了一種汽車，包括如上所述的彈簧安裝總成。

本實用新型實施例具有以下有益效果：

本實用新型實施例的彈簧安裝總成，安裝底座設置于汽車后橋總成上并與彈簧連接，該安裝底座上突出設置有固定部，且該安裝底座上、圍繞固定部與安裝底座連接的一端設置有卡接部，彈簧套設于固定部上，且彈簧的一端與所述卡接部卡接，實現彈簧與安裝底座之間的可靠安裝，避免了彈簧與安裝底座由于安裝不到位而產生異響的問題。

附圖說明

圖1為本實用新型實施例的彈簧安裝總成的結構示意圖；

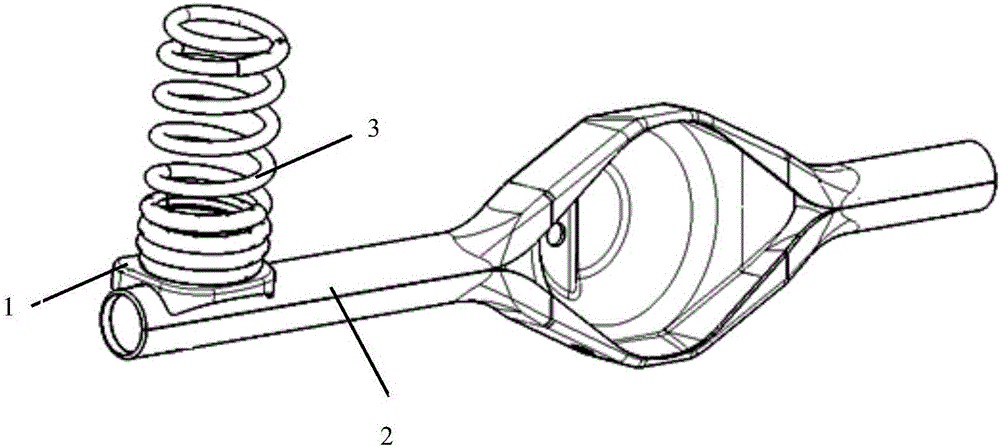

圖2為本實用新型實施例的彈簧安裝總成與汽車后橋總成的裝配示意圖。

附圖標記說明：

1-安裝底座，11-卡接部，12-固定部，121-過水孔，13-安裝板，14-側壁，141-定位孔，142-減重孔，2-汽車后橋總成，3-彈簧。

具體實施方式

為使本實用新型要解決的技術問題、技術方案和優點更加清楚，下面將結合具體實施例及附圖進行詳細描述。

本實用新型實施例解決彈簧支架與彈簧之間進行裝配時，經常存在裝配不到位，進而產生異響的問題，本實用新型實施例提供了一種彈簧安裝總成，如圖1和圖2所示，包括：

設置于汽車后橋總成2上、與彈簧3連接的安裝底座1，所述安裝底座1上設置有卡接部11及固定部12。該固定部12可具體為一凸臺結構或圓柱結構。

其中，所述固定部12突出設置于所述安裝底座1上，所述卡接部11圍繞所述固定部12與所述安裝底座1連接的一端設置，所述彈簧3套設于所述固定 部12上，且所述彈簧3的一端與所述卡接部11卡接，所述彈簧3的另一端與汽車車架連接。

本實用新型實施例的彈簧安裝總成，安裝底座設置于汽車后橋總成上并與彈簧連接，該安裝底座上突出設置有固定部，且該安裝底座上、圍繞固定部與安裝底座連接的一端設置有卡接部，彈簧套設于固定部上，且彈簧的一端與所述卡接部卡接，實現彈簧與安裝底座之間的可靠安裝，避免了彈簧與安裝底座由于安裝不到位而產生異響的問題。

優選地，上述卡接部11為螺旋結構，且所述螺旋結構與所述彈簧3被所述卡接部11卡接部分的形狀相適配，使得彈簧3的一端與安裝底座1的卡接部11匹配連接，確保彈簧3與安裝底座1的準確安裝，防止在后橋上下跳動的過程中彈簧出現異響的問題。

進一步地，上述安裝底座1包括：

安裝板13及由所述安裝板13的四周邊緣向所述安裝板13的一側延伸形成的側壁14；

其中，所述側壁14與所述汽車后橋總成2固定連接，所述固定部12及所述卡接部11設置于所述安裝板13上。

在本實用新型的具體實施例中，上述側壁14上設置有定位孔141，側壁14通過所述定位孔141與所述汽車后橋總成2固定連接，具體的，在側壁14的相對兩側各有一定位孔141，側壁14通過兩個定位孔141與上述汽車后橋總成2焊接。進一步地，所述側壁14上還設置有減重孔142，有效減輕了整車重量。

優選地，上述固定部12上設置有過水孔121，具體的，如圖1所示，該固定部為一凸臺結構，該凸臺結構能夠有效防止彈簧在平面內移動，且該凸臺結構的中心位置設置有上述過水孔121，通過該過水孔能夠及時過水，防止彈簧發生銹蝕并產生斷裂失效。

優選地，所述彈簧3與所述安裝底座1連接的部分設置有橡膠護套。

在本實用新型的具體實施例中，彈簧3為金屬材質，安裝底座1為金屬材質，通過在彈簧3與安裝底座1連接的部分設置橡膠護套，能夠有效防止在彈簧上下運動的過程中產生磨損。

本實用新型實施例的彈簧安裝總成，安裝底座1、固定部12與卡接部11為 沖壓總成件，安裝時，安裝底座1焊接在汽車后橋總成上，彈簧3套設于固定部12上，且下端與安裝底座1的卡接部11匹配連接，本實用新型實施例的彈簧安裝總成安裝簡單，此外，這種總成性能可靠、耐用、不易破壞。

相應的由于本實用新型實施例的彈簧安裝總成，應用于汽車，因此，本實用新型實施例還提供了一種汽車，其中，上述彈簧安裝總成的所述實現實施例均適用于該汽車的實施例中，也能達到相同的技術效果。

本實用新型實施例的彈簧安裝總成及汽車，安裝底座設置于汽車后橋總成上并與彈簧連接，該安裝底座上突出設置有固定部，且該安裝底座上、圍繞固定部與安裝底座連接的一端設置有卡接部，彈簧套設于固定部上，且彈簧的一端與所述卡接部卡接，實現彈簧與安裝底座之間的可靠安裝，避免了彈簧與安裝底座由于安裝不到位而產生異響的問題。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
