本實用新型屬于空氣凈化技術領域，涉及車載空氣凈化器，具體涉及將可見光催化光觸媒殺菌和硅膠吸附相結合的車載凈化器。

背景技術：

隨著汽車的普及，車內空氣凈化成為困擾汽車制造廠和用戶的難題。汽車由于內部空間狹小，且大多數時間車窗、車門緊閉，這種相對密閉的空間容易滋生細菌造成車內空氣質量嚴重下降，危害人體健康。另外汽車零部件及裝飾帶來的污染問題也越來越嚴重。其污染物主要有苯類、甲醛、碳?xì)浠衔铩Ⅺu代烴等。在車內放置凈化器是解決車內空氣污染的方法之一。

目前使用的車載凈化器功能比較單一。部分使用芳香藥劑祛除車內有害氣體和病毒，由于藥劑是由化學物質或生物活性成分調制而成，性能不穩定。部分采用吸附劑吸附車內的粉塵等顆粒物，吸附劑只起到了物理吸附的作用，不能從根本上消除有害物質的危害。部分采用負離子發生器，雖然具有殺菌凈化作用，卻不能分解甲醛和苯類有害物質。少數使用紫外光對光觸媒凈化層進行照射，以去除細菌、病毒、甲醛、苯等有機毒物，效果顯著，但紫外光對人體和車內設施會造成不同程度的危害。

技術實現要素：

本實用新型為了克服現有車載凈化設備功能單一及紫外燈觸發的危害問題，在凈化裝置中設置可見光催化光觸媒，并設置硅膠結合HEPA的吸附結構，有效凈化車內空氣。

本實用新型的技術方案是：一種可見光催化的光觸媒車載空氣凈化裝置，包括設置有進、出風口的殼體及置于殼體內的離心風機，關鍵在于：所述殼體內腔借助過濾網分隔為吸附箱和凈化箱；所述凈化箱頂部設置帶有通風孔洞的LED燈板、內壁上涂覆有光觸媒層，所述離心風機借助支撐架限位在凈化箱內腔，借助離心風機在殼體內形成依次流經吸附箱、過濾網和凈化箱的氣流通路。

進一步的，所述吸附箱內充裝有硅膠顆粒。

進一步的，所述硅膠顆粒的粒徑為0.8-2mm。

進一步的，所述支撐架固定于吸附箱箱體邊緣的立柱或凈化箱側壁上，離心風機安裝于支撐架上、設置有1-2臺。

進一步的，所述過濾網為HEPA濾網。

進一步的，所述HEPA濾網由疊片狀硼硅微纖維制成。

進一步的，所述殼體上部還設置有上、下表面帶有光觸媒層的凈化板，該凈化板借助鉸接螺栓限位在殼體上部、與殼體出風口間留有通風間隙、具有擺動調整其角度的自由度。

進一步的，所述吸附箱和過濾網借助其插接凸緣插裝在殼體上的卡槽內形成卡槽式連接。

進一步的，所述進風口為設置在吸附箱四周的通風孔。

進一步的，所述凈化箱側壁為蜂窩狀結構。

本實用新型的有益效果是：1、采用金屬離子負載氧化鈦的復合光觸媒，并對應設置LED普通光源，光觸媒可在太陽光或燈光照射下對車內細菌及有害氣體進行分解。2、上部的凈化箱外殼為透明材質，內壁上設置光觸媒涂層，并對應設置LED光源，底部設置高吸附性的硅膠顆粒吸附箱，在離心風機和吸附箱之間設置HEPA過濾網，借助離心風機進行車內空氣強制循環、借助吸附箱和HEPA濾網高效濾除煙霧、灰塵以及細菌等污染物、借助光觸媒涂層分解細菌及有害氣體，具有抗菌、抗病毒、消除異味作用，高效的凈化車內空氣，凈化效果好。3、凈化箱側壁采用蜂窩狀結構，作為光觸媒載體，增加了光觸媒催化接觸面積。4、在殼體上部鉸接光觸媒凈化板，進一步殺菌凈化，擺動調整凈化板角度可以調整其與出風口的間隙以調整出風方向及更好的捕捉陽光。

附圖說明

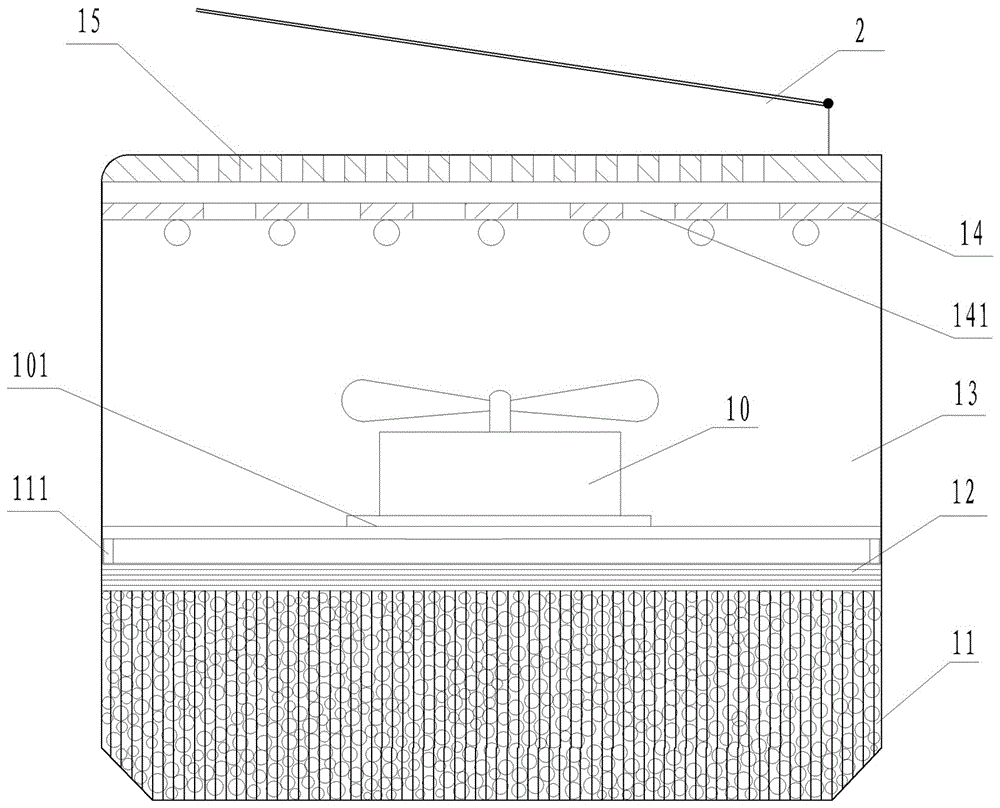

圖1是本實用新型的結構示意圖。

圖2是本實用新型凈化板角度調整后的結構示意圖

附圖中，10代表離心風機，101代表支撐架，11是吸附箱，111代表立柱，12是過濾網，13是凈化箱，14是LED燈板，141代表通風孔洞，15是出風口，2是凈化板。

具體實施方式

一種可見光催化的光觸媒車載空氣凈化裝置，包括設置有進、出風口的殼體及置于殼體內的離心風機10，關鍵在于：所述殼體內腔借助過濾網12分隔為吸附箱11和凈化箱13；所述凈化箱13頂部設置帶有通風孔洞141的LED燈板14、內壁上涂覆有光觸媒層，所述離心風機10借助支撐架101限位在凈化箱13內腔，借助離心風機10在殼體內形成依次流經吸附箱11、過濾網12和凈化箱13的氣流通路。

該空氣凈化器底部為硅膠顆粒吸附箱11，吸附箱11上部鋪設HEPA過濾網12，吸附箱11和過濾網12借助其插接凸緣插裝在殼體上的卡槽內形成卡槽式連接，便于拆卸、清洗和更換。過濾網12上部為凈化箱13，凈化箱13外殼為透光的透明材質。位于凈化箱13內的離心風機10根據需要設置1-2臺，安裝于支撐架101上，支撐架101固定于吸附箱11箱體邊緣的立柱111或凈化箱13側壁上。離心風機10與HEPA過濾網12有一定的距離，形成通風間隙。在離心風機10上部裝有LED燈，LED燈板14呈圓環形，中部設有通風孔洞141，與殼體頂部的出風口15和吸附箱11四周的進風通孔形成空氣循環通路。離心風機10使用USB電源線連接，安全、方便。LED燈的開關位于殼體外側，采用按鈕按壓或推拉型式。整臺凈化裝置借助安放于底部的防滑墊或吸盤固定于車內。

硅膠顆粒的粒徑為0.8-2m m。HEPA濾網由疊片狀硼硅微纖維制成。容塵量大，過濾精度高，對直徑0.3um以上的微粒濾除率可達99.99％。

為了進一步凈化殺菌，殼體上部還設置有上、下表面帶有光觸媒層的凈化板2，該凈化板2借助鉸接螺栓限位在殼體上部、與殼體出風口15間留有通風間隙、具有擺動調整其角度的自由度。調整緊固螺母可以擺動調整凈化板2與殼體出風口15的間隙，以調整出風方向和更好的捕捉陽光。凈化板2為蜂窩狀結構，可以增加光觸媒催化接觸面積。

為了增加光觸媒催化接觸面積，凈化箱13側壁也設計為蜂窩狀結構。作為一種可見光光觸媒車載空氣凈化裝置，在車內可見光照射催化下，實現光觸媒車內空氣凈化。當光觸媒接觸光催化時，高效的金屬離子負載氧化鈦復合光觸媒就會源源不斷的產生光生載流子，激活被吸附的氧和水分，產生活性氫氧自由基(·OH)和活性氧(·O)，對車內污染物進行徹底清除，起到滅菌抗病毒作用。
