本實用新型涉及手機支架領域，尤其涉及一種磁吸式車載手機支架。
背景技術：

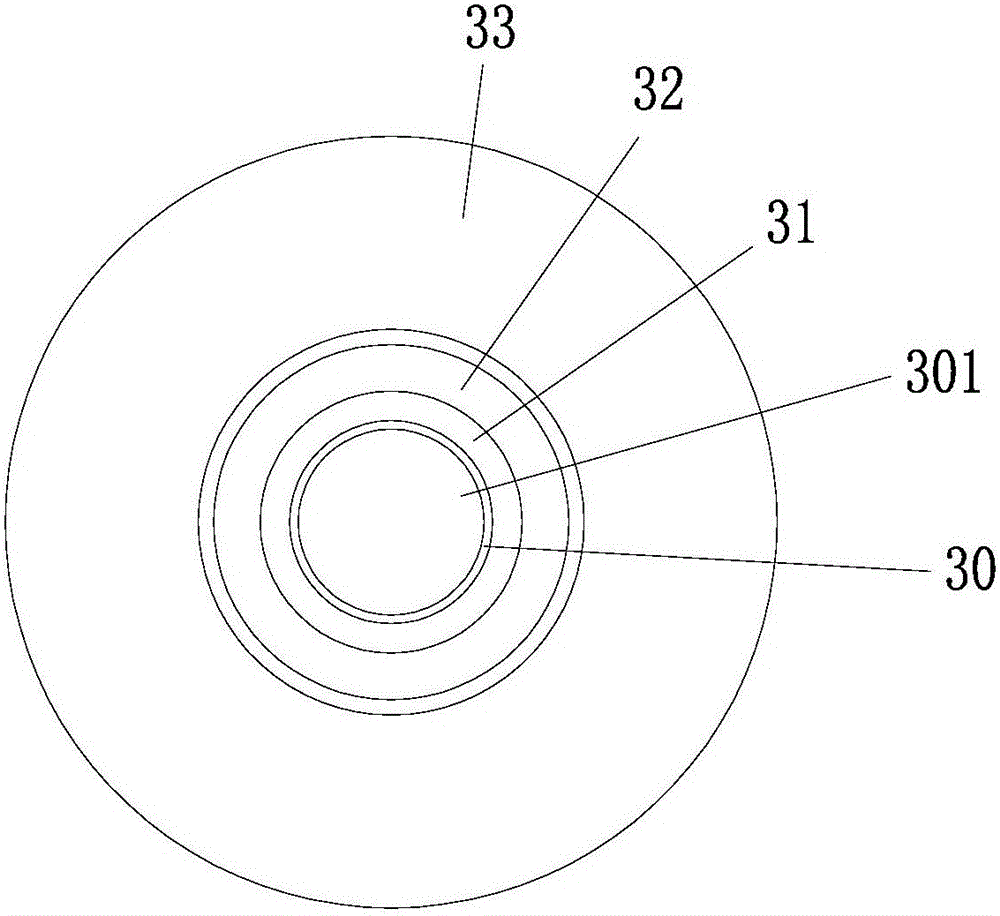

：隨著電子設備的發展，現在的智能手機已具有GPS導航功能，人們可以不再需要另外配置車載導航儀即可完成導航，但是在車內使用手機導航時，手機不容易固定在駕駛室，駕駛員看手機上的導航信息非常不方便，現有的手機支架一般采用彈簧推動夾板夾持手機，這種結構方式存在使用不便的問題，取、放手機需要雙手操作，在駕駛車輛時，容易造成駕駛安全隱患，且該種結構方式需要擠壓手機表面，容易造成手機表面損傷。因此有必要設計一種新的手機支架以解決上述問題。技術實現要素：為了克服現有技術中存在的缺點和不足，本實用新型的目的在于提供一種磁吸式車載手機支架，其結構簡單，容易固定在車輛駕駛室內且方便單手取放操作手機，同時也能防止手機表面損傷。為實現上述目的，本實用新型采用以下技術方案：一種磁吸式車載手機支架，其特征在于，包括：支撐座、金屬球及吸盤，所述支撐座底面粘貼有3M雙面膠，所述金屬球固定支撐于所述支撐座頂部，所述吸盤包括由釹鐵硼材料制成的環形磁鐵，所述吸盤底面具有球形凹陷部，所述金屬球部分位于所述球形凹陷部內與所述吸盤磁性連接，所述吸盤頂面還設有圓形引磁片及覆蓋所述圓形引磁片外緣的防滑膠圈。優選地，所述金屬球底端設有螺絲孔，所述支撐座通過螺絲旋入所述螺絲孔內而將所述金屬球固定于其頂部。優選地，所述金屬球為表面光滑的鐵球。優選地，所述支撐座是由鋁材料制成后在其表面進行真空電鍍而成。優選地，所述圓形引磁片由不銹鐵材料制成。優選地，所述球形凹陷部內還設有硅膠墊。優選地，所述吸盤由圓心向外依次包括鐵芯、環形磁鐵和導磁體。與現有技術相比，本實用新型具有以下有益效果：本實用新型磁吸式車載手機支架，可通過支撐座底面的3M雙面膠將手機支架粘貼固定在車輛駕駛室內的任意可粘貼位置，安裝方便，且可通過吸盤頂面與手機磁性吸附連接，因此單手也可取放操作手機，且不會損傷手機表面，再者，所述吸盤是磁性連接在所述金屬球上，因此所述吸盤可繞金屬球進行三百六十度旋轉，且在一定的范圍內可以進行上下調節，因此使用者可以通過吸盤繞金屬球旋轉而隨意調整手機角度，使用更為方便。附圖說明圖1為本實用新型磁吸式車載手機支架的結構示意圖；圖2為本實用新型磁吸式車載手機支架的吸盤的仰視圖；圖3為本實用新型磁吸式車載手機支架的吸盤的俯視圖。具體實施方式的附圖標號說明：支撐座13M雙面膠11金屬球2吸盤3球形凹陷部30硅膠墊301鐵芯31環形磁鐵32導磁體33圓形引磁片34防滑膠圈35具體實施方式為便于更好的理解本實用新型的目的、結構、特征以及功效等，現結合附圖和具體實施方式對本實用新型作進一步說明。請參閱圖1至圖3，本實用新型磁吸式車載手機支架包括支撐座1、金屬球2及吸盤3，所述支撐座1是由鋁材料制成后在其表面進行真空電鍍而成，所述支撐座1底面粘貼有3M雙面膠11；所述金屬球2為表面光滑的鐵球，所述金屬球2底端設有螺絲孔(未圖示)，所述支撐座1通過螺絲(未圖示)旋入所述螺絲孔內而將所述金屬球2固定于其頂部；所述吸盤3由圓心向外依次包括鐵芯31、環形磁鐵32和導磁體33，所述鐵芯31可以起到聚磁作用，所述環形磁鐵32由釹鐵硼材料制成，具有很強的磁性，所述吸盤3底面具有球形凹陷部30，通過將所述金屬球2部分位于所述球形凹陷部30內而使所述吸盤3與金屬球2磁性連接，所述吸盤3可繞金屬球2進行三百六十度旋轉，且在一定的范圍內可以進行上下調節，所述球形凹陷部30內還設有硅膠墊301，通過所述硅膠墊301可防止所述金屬球2和所述吸盤3發生磨損，所述吸盤3頂面還設有圓形引磁片34及覆蓋所述圓形引磁片34外緣的防滑膠圈35，通過所述防滑膠圈35，一方面可以增大手機(未圖示)與吸盤3之間的摩擦力，另一方面也能使手機與吸盤 3吸附時避免吸力過大而產生較大的聲響或震動而引起手機內部器件的損壞，所述圓形引磁片34由不銹鐵材料制成，不易生銹，具有良好的乃腐蝕性。使用時，撕開所述支撐座1底面的3M雙面膠11的保護膜，將其粘貼在車輛駕駛室內自己想要粘貼的位置，將所述吸盤3底面的球形凹陷部30對準金屬球2而將其吸附連接在金屬球2上，將手機吸附在所述吸盤3頂面，通過吸盤3繞金屬球2旋轉而調整手機到自己想要的角度。雖然本實用新型的實施例揭露如上所述，然而并非用以限定本實用新型，任何熟習相關技藝者，在不脫離本實用新型的精神和范圍內，舉凡依本實用新型申請范圍所述的形狀、構造、特征及精神當可做些許的變更，因此本實用新型的專利保護范圍須視本專利權利要求書所界定為準。當前第1頁1 2 3
