本實用新型涉及油箱蓋技術領域，尤其涉及一種防盜油箱蓋。

背景技術：

傳統的油箱蓋為了實現防盜功能，通常采用機械鎖結構。通過使用鑰匙與機械鎖相互配合的方式對油箱蓋進行鎖止及打開操作。現有技術中具有防盜功能的油箱蓋與油箱管通常為一體式結構，如果一旦油箱蓋發生損壞則導致更換非常不便。同時傳統的油箱蓋在制造過程中需要根據油箱管的尺寸定制生產，因此導致具有防盜功能的油箱蓋的制造成本非常高，且對不同油箱的油箱管的適應性較差。

有鑒于此，有必要對現有技術中的基于防盜功能的油箱蓋予以改進，以解決上述問題。

技術實現要素：

本實用新型的目的在于公開一種防盜油箱蓋，用以實現對傳統的油箱管的在裝配過程中的適應性，降低油箱蓋的制造成本，能夠?qū)崿F(xiàn)快速拆裝。

為實現上述目的，本實用新型提供了防盜油箱蓋，包括：呈圓環狀的鎖環及蓋體；

所述鎖環由兩個水平咬合的半圓環插接而成，并在所述鎖環的緣周處的外側面上設置有外螺紋，所述鎖環面向蓋體的圓環面上設有鎖止件；

所述蓋體的內壁側面上設有與外螺紋相配合的內螺紋以及阻擋件；通過蓋體與鎖環的相對旋轉以封閉鎖環的通孔，并通過鎖止件對阻擋件進行限位。

作為本實用新型的進一步改進，鎖止件包括：處理器、驅動電源模塊、執行機構、接收模塊以及鎖舌；

所述驅動電源模塊、接收模塊及執行機構分別電性連接處理器，所述執行機構采用機械方式直接驅動鎖舌沿垂直于鎖環的圓環面的方向垂直運動。

作為本實用新型的進一步改進，鎖舌形成一個傾斜面。

作為本實用新型的進一步改進，鎖止件還包括：與驅動電源模塊電性連接的電源。

作為本實用新型的進一步改進，接收模塊包括wifi模塊、zigbee模塊、RFID接收模塊或者紅外線接收模塊。

作為本實用新型的進一步改進，處理器包括：?jiǎn)纹瑱C(jī)、ASIC芯片、FPGA芯片、基帶芯片或者可編程邏輯控制器；

所述執行機構包括繼電器或者電磁閥；

所述電源包括堿性電池、鋰電池、鉛酸電池或者磷酸鐵鋰電池。

作為本實用新型的進一步改進，鎖環的緣周處的外側面上設置有至少一個徑向貫通鎖環的定位孔。

作為本實用新型的進一步改進，兩個水平咬合的半圓環在水平咬合處采用榫卯結構活動拼接而成。

作為本實用新型的進一步改進，所述鎖環的緣周處的外側面上設置有至少兩個或者兩個以上徑向貫通鎖環的定位孔，所述兩個或者兩個以上徑向貫通鎖環的定位孔形成軸對稱布置。

作為本實用新型的進一步改進，兩個水平咬合的半圓環在水平咬合處開設有連續貫通兩個半圓環的裝配孔。

與現有技術相比，本實用新型的有益效果是：在本實用新型中，可將鎖環分離后卡接在油箱管的頸部，并使用緊固件固定，然后將蓋體朝一個方向旋轉并通過鎖止件與蓋體的內壁側面上所設置的阻擋件進行限位，以防止蓋體朝相反方向旋轉，實現了對傳統的油箱管的在裝配過程中的適應性，降低了防盜油箱蓋的制造成本，并實現了快速拆裝。

附圖說明

圖1為本實用新型防盜油箱蓋與油箱管裝配的結構圖；

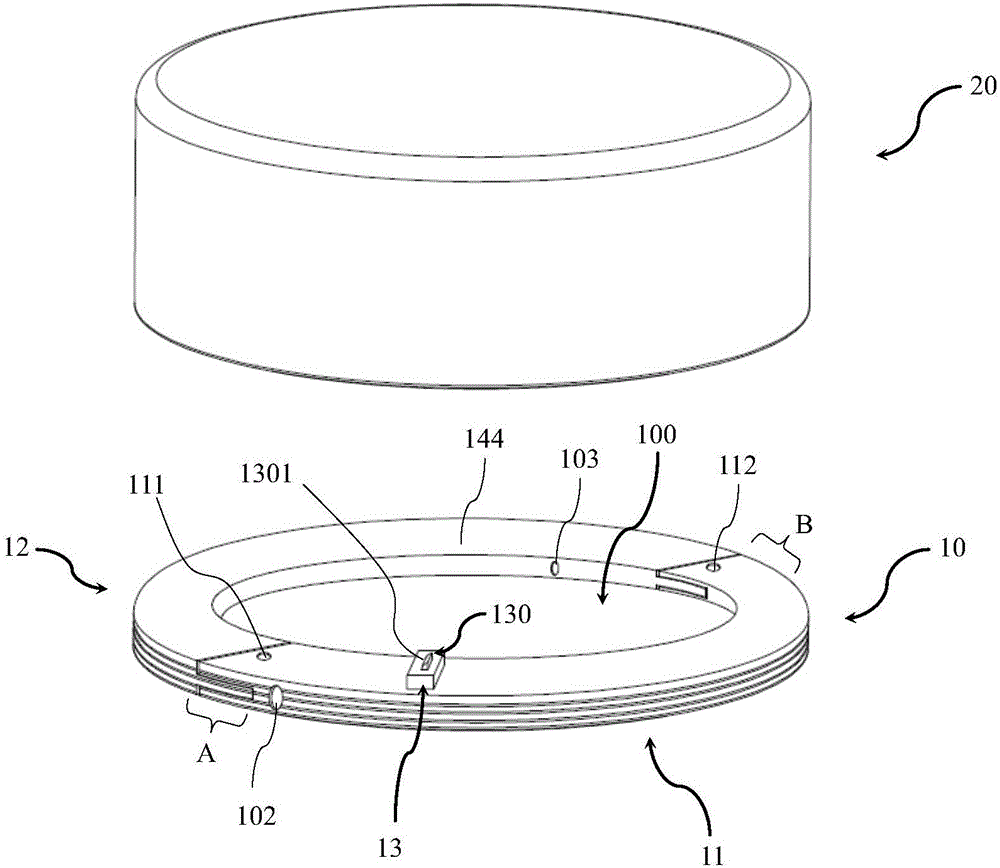

圖2為本實用新型防盜油箱蓋的分解圖；

圖3為圖2中所示出的防盜油箱蓋中的鎖環的分解圖；

圖4為圖2中所示出的防盜油箱蓋中的蓋體的結構圖；

圖5為圖2中所示出的防盜油箱蓋中的鎖止件的電路結構圖；

圖6為圖2中所示出的防盜油箱蓋中的鎖止件在一種變形例中的電路結構圖。

具體實施方式

下面結合附圖所示的各實施方式對本實用新型進行詳細說明，但應當說明的是，這些實施方式并非對本實用新型的限制，本領域普通技術人員根據這些實施方式所作的功能、方法、或者結構上的等效變換或替代，均屬于本實用新型的保護范圍之內。

實施例一：

請參圖1至圖5所示出的本實用新型一種防盜油箱蓋的一種具體實施方式。在本實施方式中，防盜油箱蓋，包括：呈圓環狀的鎖環10及蓋體20。鎖環10與蓋體20均呈圓形并采用金屬材料制成，例如鋁鎂合金、不銹鋼。

鎖環10由兩個水平咬合的半圓環插接而成，并在鎖環10的緣周處的外側面上設置有外螺紋101，所述鎖環10面向蓋體20的圓環面144上設有鎖止件13。具體的，該鎖環10由半圓環11及半圓環12水平咬合而成。鎖環10形成有通孔100。

參圖1所示，當該防盜油箱蓋裝配在油箱管30上時，該鎖環10卡接在油箱管30的頸部301。油箱管30形成有一個擴口部303以及加油口302。該通孔100的尺寸大于或者等于油箱管30的頸部301的外徑。

在本實施方式中，該蓋體20的內壁側面145上設有與外螺紋101相配合的內螺紋201以及阻擋件21。通過蓋體20與鎖環10的相對旋轉以封閉鎖環12的通孔100，并通過鎖止件13對阻擋件21進行限位。

參圖5所示，在本實施方式中，該鎖止件13包括：處理器131、驅動電源模塊132、執行機構135、接收模塊134以及鎖舌130。驅動電源模塊132、接收模塊134及執行機構135分別電性連接處理器131。

該處理器131包括：?jiǎn)纹瑱C(jī)、ASIC芯片、FPGA芯片、基帶芯片或者可編程邏輯控制器，并更優選為8位單片機(例如，MCU)；執行機構135包括繼電器或者電磁閥，并更優選為電磁閥。接收模塊134包括wifi模塊、zigbee模塊、RFID接收模塊或者紅外線接收模塊，并最優選為紅外線接收模塊。驅動電源模塊132可通過導線與外置的+5V直流電源電性連接。驅動電源模塊132主要為處理器131提供電源供應，并起到整流、濾波等作用。

具體的，可使用現有技術中常規的遙控鑰匙、遙控器向接收模塊134發送信號，并通過處理器131進行數字處理后，向執行機構135發送電控信號，最后，由該執行機構135采用機械方式直接驅動鎖舌130沿垂直于鎖環10的圓環面144的方向垂直運動。優選的，該鎖舌130形成一個傾斜面1301。該傾斜面1301與圓環面144形成60度的夾角。傾斜面1301可被配置為平面，也可被配置為圓弧面。

結合圖1所示，當蓋體20沿箭頭Y方向旋轉時，可通過蓋體20的內螺紋201與鎖環10的外螺紋101相互配合實現旋接固定。當阻擋件21水平轉動至鎖止件13附近時，可通過阻擋件21迎著鎖舌130的傾斜面1301壓迫鎖舌130沿垂直于鎖環10的圓環面144的方向向下運動。當阻擋件21越過鎖舌130后，鎖舌130在鎖止件13內置的彈簧(未示出)的驅動下垂直向上伸出并復位，以實現通過鎖止件13對阻擋件21進行限位，以防止蓋體20沿圖1中箭頭X方向逆向旋轉，從而實現蓋體20與鎖環10的可靠螺接固定連接。

同時，蓋體20形成一個圓柱形的空腔200，并通過該圓柱形的空腔200可容置油箱管30的擴口部303，從而實現了通過該蓋體20對加油口302的鎖合。當需要打開蓋體20時，也可通過常規的遙控鑰匙、遙控器向接收模塊134發送信號，并通過處理器131進行數字處理后，向執行機構135發送電控信號，最后，由該執行機構135采用機械方式直接驅動鎖舌130沿垂直于鎖環10的圓環面144的方向運動，以將鎖舌130縮回。然后，可轉動蓋體20并沿圖1中箭頭X方向逆向旋轉蓋體20，以打開蓋體20。

結合圖1至圖3所示，在本實施方式中，鎖環10的緣周處的外側面上設置有至少一個徑向貫通鎖環10的定位孔。具體的，在本實施方式中，該鎖環10的緣周處的外側面上設置有兩個徑向貫通鎖環10的定位孔，即定位孔102及定位孔103。定位孔102及定位孔103的內部均設有內螺紋。當鎖環10卡接在油箱管30的頸部301時，可使用螺栓旋入并延伸出定位孔102及定位孔103，以與油箱管30的頸部301相互抵靠，從而防止鎖環10在油箱管30的頸部301上移動，提高該防盜油箱蓋安裝在油箱管30上時的可靠性。

同時，由于鎖環10所形成的通孔100的直徑大于或者等于油箱管30的頸部301，因此實現了該防盜油箱蓋對不同尺寸的油箱管30的鎖合的適應性與通用性，可使用一種或者幾種尺寸的防盜油箱蓋對多種尺寸的油箱管30的鎖合，只要鎖環10的通孔100的直徑大于或者等于油箱管30的頸部301即可。如果通孔100的直徑明顯大于油箱管30的頸部301，可將螺栓進一步延伸入定位孔102及定位孔103，只要確保螺栓有部分被定位孔102及定位孔103所收容即可，并通過螺栓對油箱管30的頸部301進行有效固定與卡持。具體的，在本實施方式中，定位孔102與定位孔103形成軸對稱布置從而提高鎖環10對油箱管30的頸部301的可靠固定。

參圖3所示，在本實施方式中，兩個水平咬合的半圓環11、半圓環12在水平咬合處開設有連續貫通兩個半圓環的裝配孔。兩個水平咬合的半圓環在水平咬合處采用榫卯結構活動拼接而成。圖3中半圓環11與半圓環12在水平咬合處A及水平咬合處B分別形成榫卯結構。

具體的，半圓環11的兩端分別形成卯眼113及卯眼114，半圓環12的兩端分別形成榫頭121及榫頭122。榫頭121與卯眼114形成榫卯結構，榫頭122與卯眼113形成榫卯結構。同時，半圓環11在卯眼114處形成兩個垂直方向上連續貫通的裝配孔111，所述半圓環12在榫頭121處形成一個裝配孔1211；半圓環11在卯眼113處形成兩個垂直方向上連續貫通的裝配孔112，半圓環12在榫頭122處形成一個裝配孔1222。

當半圓環11與半圓環12水平咬合插接時，裝配孔111與裝配孔1211在垂直于鎖環10的圓環面144的方向連續貫通，裝配孔112與裝配孔1222在垂直于鎖環10的圓環面144的方向連續貫通，并可通過螺栓螺母進行有效固定，從而確半圓環11與半圓環12可靠的實現水平插接并咬合固定。

當然，該鎖環10的緣周處的外側面上設置還可設置有兩個以上徑向貫通鎖環10的定位孔，這些定位孔徑向貫通鎖環10形成軸對稱布置，從而提高鎖環10對油箱管30的頸部301進行卡持的可靠性。

實施例二：

請參圖1至圖4以及圖6所示出的本實用新型一種防盜油箱蓋的另一種具體實施方式。本實施方式與實施例一的主要區別在于，在本實施方式中，鎖止件13還包括：與驅動電源模塊132電性連接的電源133。具體的，該電源133包括堿性電池、鋰電池、鉛酸電池或者磷酸鐵鋰電池，并優選為鋰電池。采用這種技術方案可省略導線。本實施方式中的其他具體技術方案請參實施例一所述，在此不再贅述。

上文所列出的一系列的詳細說明僅僅是針對本實用新型的可行性實施方式的具體說明，它們并非用以限制本實用新型的保護范圍，凡未脫離本實用新型技藝精神所作的等效實施方式或變更均應包含在本實用新型的保護范圍之內。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
