本實用新型涉及一種防盜無線發射報警油箱蓋。

背景技術：

目前，貨運汽車、轎車等都存在著被偷油的現象，一些不法人員在車主不在時，撬開油箱門進行盜取油料的違法行為。其游擊式的偷油方式另車主不厭其煩，尤其是在長途、貨運領域更是由于大型車輛的油箱較大，車主可能辦理事務不在，經常是不法分子的主要目標，傳統的油箱門僅僅是簡單的固定在油管上，不法分子通過工具可以輕易擰下，然后進行盜油活動。所以亟需一種防盜無線發射報警油箱蓋，解決不法分子破壞油箱門進行盜油的問題。

技術實現要素：

本實用新型的目的在于提供一種防盜無線發射報警油箱蓋，來解決不法分子破壞油箱門進行盜油的問題。

本實用新型采用以下的技術方案：

一種防盜無線發射報警油箱蓋，包括油箱蓋(1)、油箱門(2)，所述油箱蓋(1)為同心設置的雙層蓋，其內蓋(3)側壁上端對稱設置有豁口(4)，所述內蓋(3)內固定軸承(5)的外圈，所述軸承(5)底端與所述油箱蓋相抵，所述軸承(5)的內圈內固定彈簧鎖芯(6)的滑套，所述彈簧鎖芯(6)鎖眼一端穿過所述油箱蓋露出，其另一端固定沿其長度方向的滑動桿(7)一端，所述滑動桿(7)的另一端設置有卡頭(81)，所述內蓋(3)內同心設置有筒型的立柱(9)，所述立柱(9)底端與所述軸承(5)的內圈頂端相抵，所述立柱(9)頂端伸出所述內蓋(3)頂端，所述立柱(9)頂端側壁對稱設置有上下方向的 長條形豁口(91)；

所述油箱門(2)包括頂板(10)、及中部鏤空的下蓋(12)，所述頂板(10)與下蓋(12)相互平行設置，并位于其四周之間通過筒形側壁(13)支撐固定，所述下蓋(12)套接在所述內蓋(3)外，所述頂板(10)與所述立柱(9)的頂端相抵并通過螺栓固定在一起，所述下蓋(12)四周圍有筒形外壁(121)，汽車油箱油管接口套接在該外壁上；

所述滑動桿(7)上套接有與所述油箱蓋(1)底平行設置的長條形鎖臂(14)，所述鎖臂(14)中間設置有穿接孔(15)套接在所述滑動桿(7)上并通過所述卡頭(81)卡住上限位置，所述鎖臂(14)的兩端穿出所述立柱(9)對稱設置的所述長條形豁口(91)并長出所述內蓋(3)的外緣，位于所述立柱(9)內套有彈簧(16)，所述彈簧(16)一端與所述頂板(10)相抵，一端與所述鎖臂(14)的頂面相抵。

所述油箱門(2)底部同心設置有環形卡圈(17)與所述汽車油箱油管內部卡接。

所述環形卡圈(17)上設置有報警器(18)，所述報警器(18)上通過伸出臂設置有滾輪(181)，該滾輪(181)與所述內蓋(3)外緣貼合。

本實用新型的優點如下：

1.通過油箱蓋、油箱門的分體式設計，當旋轉油箱蓋時，油箱門并不跟隨其旋轉，從而防止其被破壞。

2.當轉動油箱蓋時，報警器的滾輪沿內蓋外緣滾動,觸發報警器進行報警。

附圖說明：

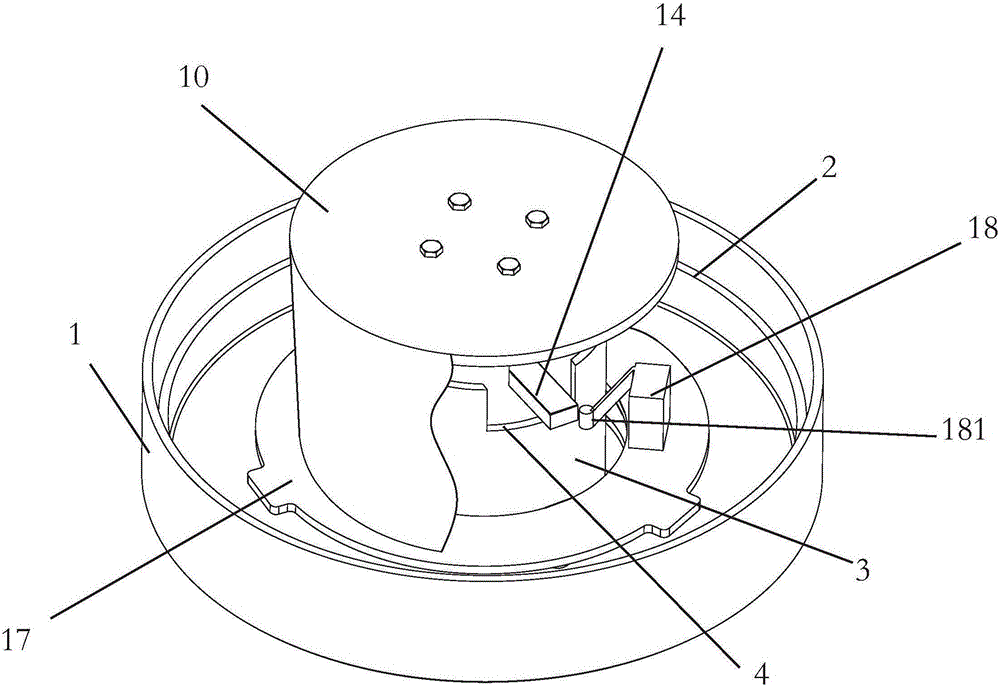

圖1為本實用新型外部結構示意圖；

圖2為本實用新型局部剖面結構示意圖：

圖3為本實用新型爆炸結構示意圖：

圖4為本實用新型仰視圖結構示意圖；

圖5為本實用新型側視圖的結構示意圖；

圖6為本實用新型打開工作狀態示意圖；

圖7為本實用新型關閉工作狀態示意圖；

具體實施方式

下面結合附圖對本實用新型的具體實施方式做進一步說明。

以下實施例僅是為清楚說明本實用新型所作的舉例，而并非對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說，在下述說明的基礎上還可以做出其他不同形式的變化或變動，而這些屬于本實用新型精神所引出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。

如圖1-6所示,一種防盜無線發射報警油箱蓋，包括油箱蓋1、油箱門2，所述油箱蓋1為同心設置的雙層蓋，其內蓋3側壁上端對稱設置有豁口4，所述內蓋3內固定軸承5的外圈，所述軸承5底端與所述油箱蓋相抵，所述軸承5的內圈內固定彈簧鎖芯6的滑套，所述彈簧鎖芯6鎖眼一端穿過所述油箱蓋露出，其另一端固定沿其長度方向的滑動桿7一端，所述滑動桿7的另一端設置有卡頭81，所述內蓋3內同心設置有筒型的立柱9，所述立柱9底端與所述軸承5的內圈頂端相抵，所述立柱9頂端伸出所述內蓋3頂端，所述立柱9頂端側壁對稱設置有上下方向的長條形豁口91；

所述油箱門2包括頂板10、及中部鏤空的下蓋12，所述頂板10與下蓋12相互平行設置，并位于其四周之間通過筒形側壁13支撐固定，所述下蓋12套 接在所述內蓋3外，所述頂板10與所述立柱9的頂端相抵并通過螺栓固定在一起，所述下蓋12四周圍有筒形外壁121，汽車油箱油管接口套接在該外壁上；

所述滑動桿7上套接有與所述油箱蓋1底平行設置的長條形鎖臂14，所述鎖臂14中間設置有穿接孔15套接在所述滑動桿7上并通過所述卡頭81卡住上限位置，所述鎖臂14的兩端穿出所述立柱9對稱設置的所述長條形豁口91并長出所述內蓋3的外緣，位于所述立柱9內套有彈簧16，所述彈簧16一端與所述頂板10相抵，一端與所述鎖臂14的頂面相抵。

所述油箱門2底部同心設置有環形卡圈17與所述汽車油箱油管內部卡接。

所述環形卡圈17上設置有報警器18，所述報警器18上通過伸出臂設置有滾輪181，該滾輪181與所述內蓋3外緣貼合。

其具體使用方法如下：

當油箱門處于關閉狀態時，如圖6所示，所述鎖芯升起將所述鎖臂從長條形豁口被頂起，抬至所述豁口以上，此時油箱門與油箱蓋相互可以轉動，旋轉所述油箱蓋并不能打開油管的油口，起到預防被盜的作用。

當油箱門處于開啟狀態時，如圖5所示，所述鎖芯下降所述彈簧壓在所述鎖臂，使其一直與所述中心筒體的頂端相抵，如其不位于所述豁口處，稍微旋轉就可以落入該豁口，此時，鎖芯完全彈出。說明已經開啟，轉動所述油箱蓋，此時油箱門與油箱蓋二者聯動，所述油箱門與油管接口脫離打開進行加油。

所述報警器的滾輪一直與所述內蓋的外緣貼合，一旦未開啟插入鑰匙旋轉，滾輪就會觸發報警器進行報警。
