本實用新型涉及清潔設備技術領域，尤其是指一種洗車機豎刷組件防過度偏位機構。

背景技術：

汽車時代的來臨，使得人們之間的距離不再遙遠，我們可以通過汽車代步，風雨無阻地準時在我們需要到達的目的地。

當我們使用一段時間車輛后，由于塵土、泥濘、油圬等原因，使得車輛表面蒙上一層污垢，需要我們定時對車輛表面進行清洗，以保持車輛表面的潔凈及降低車輛行駛過程中的風阻。為此，自潔型洗車機由于具有高效、潔凈、節省人工成本等優勢，逐漸在各個城市中取代人工洗車。洗車機在進行清洗過程中，一般是通過縱向的豎刷組件對車體的兩側進行清洗。由于車體的寬度各有不同，且越靠近車體的底部則弧面變化較大，這就要求縱向的豎刷組件不僅要在洗車機移動架上的橫梁進行移動，而且還能夠繞懸吊軸進行繞軸線的擺動，這樣才能適應各種車輛的清洗及應對各種曲面的變化。然而，在上述的移動及偏擺過程中，經常出現豎刷組件過度移動或偏擺角度過大的現象，從而導致撞車等現象的產生。

技術實現要素：

本實用新型的目的在于克服上述現有技術中的不足之處，而提供一種洗車機豎刷組件防過度偏位機構。

本實用新型是通過如下技術方案實現的：洗車機豎刷組件防過度偏位機構，包括設置在洗車機活動架上的橫梁、豎刷移動組件及豎3組成，豎刷通過豎刷偏擺軸與豎刷移動組件連接，豎刷移動組件可移動地設置在洗車機活動架上的橫梁上，在豎刷與豎刷移動組件連接處的一側，固設有偏位傳感器，在豎刷移動組件與豎刷連接處的一側，固設有一緩沖彈性體。

所述的偏位傳感器為位移傳感器。

所述的緩沖彈性體為壓簧。

本實用新型由于在豎刷的移動及擺動過程中設立了安全防范裝置，確保了洗車安全及過度與車輛接觸。

附圖說明：

附圖1為本實用新型主視圖；

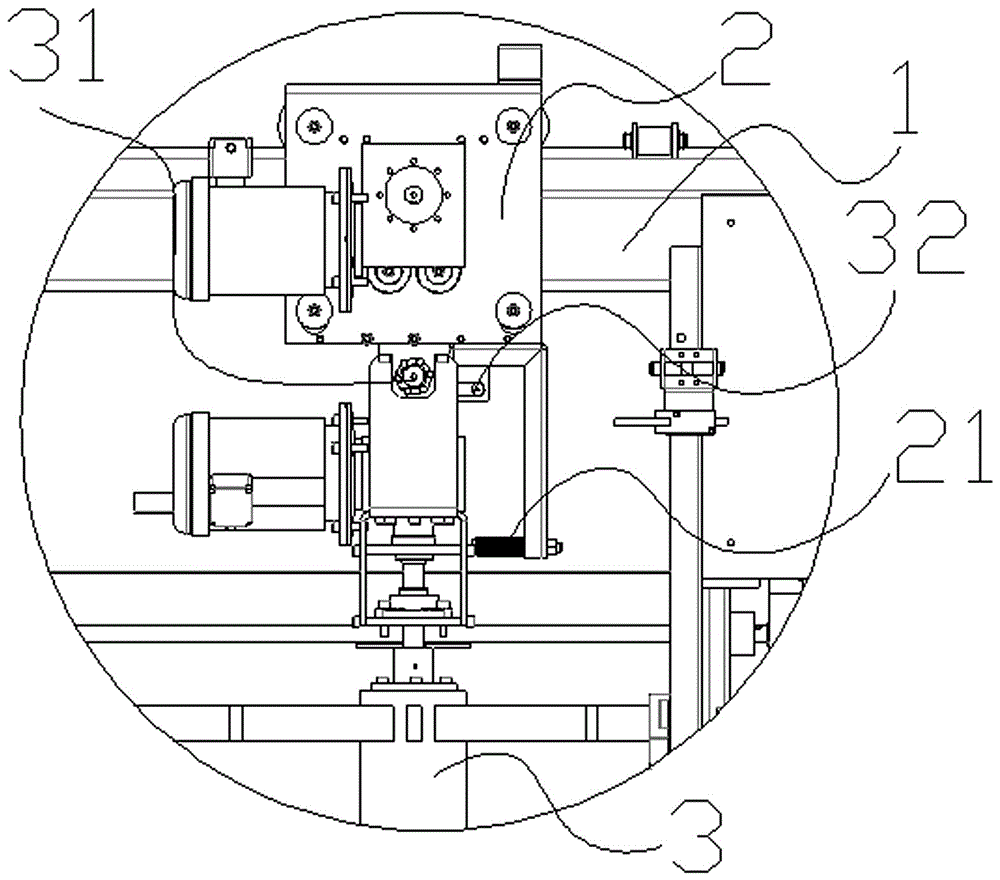

附圖2為本實用新型A-A放大圖。

具體實施方式：

見附圖1～2，洗車機豎刷組件防過度偏位機構，包括設置在洗車機活動架上的橫梁1、豎刷移動組件2及豎刷3組成，豎刷3通過豎刷偏擺軸31與豎刷移動組件2連接，豎刷移動組件2可移動地設置在洗車機活動架上的橫梁1上，在豎刷3與豎刷移動組件2連接處的一側，固設有偏位傳感器32，在豎刷移動組件2與豎刷3連接處的一側，固設有一緩沖彈性體21。

所述的偏位傳感器32為位移傳感器。

所述的緩沖彈性體21為壓簧。

本實用新型在應用過程中，若豎刷移動組件2帶動豎刷3在洗車機活動架上的橫梁1上移動中產生位移過度時，偏位傳感器32偵測到的距離超出安全距離，則會觸發報警系統，從而自動停機，避免安全事故的發生；若豎刷3在偏擺的過程超過允許的角度時，其擺動處則會頂觸到豎刷移動組件2與豎刷3連接處的一側的緩沖彈性體21，使其無法超出允許的偏擺角度。
