本實用新型涉及空氣凈化技術領域，特別涉及一種可調節香氛散發器。

背景技術：

在一些狹小空間內空氣流動性差,需要使用香氛散發器來進行空氣凈化及消抵異味。比如，在車內的異味(如內飾氣味,乘員汗味等)很難散去,為了讓駕駛者以及乘員有更好的車內環境,好多人會選擇買香水放在車內。但是，現有的香水或者香氛散發器首先只有單一的香氛的種類；同時，也無法控制車內香味的濃度，無法滿足不同乘員對香氣濃度的要求；并且,即使車內有乘員無法忍受該種香味,也無法停止散發此種味道而只能忍受；最后，無法很均勻的將香味分散到整個車廂，特別是遠離香氛散發器的部位。

技術實現要素：

有鑒于現有技術的上述缺陷，本實用新型的技術目的在于提供一種可調節香氛散發器，改善現有香氛散發器香氛種類單一無法選擇、無法控制香味散發濃度等缺陷。

為實現上述目的，本實用新型提供了一種可調節香氛散發器，包括香氛散發器本體，電氣系統和控制電路，所述香氛散發器本體表面設有香氛散發器進風口和香氛散發器出風口，所述香氛散發器本體內部設有芳香劑存放裝置；所述電氣系統與所述控制電路電性連接。

進一步地，所述芳香劑存放裝置包括香氛抽屜，所述香氛抽屜內設有多個芳香劑槽，多個所述芳香劑槽分別用于存放不同香型的芳香劑。多個芳香劑槽內可以分別放置多個不同香型的芳香劑，使用者可以根據自己的喜好來選擇不同香型的香氛，并且也便于更換新的芳香劑。

進一步地，所述電氣系統包括鼓風機、步進電機和風門，所述鼓風機設置于所述香氛散發器本體內，所述風門與所述步進電機電性連接，所述風門的數量與所述芳香劑槽的數量相同，所述風門設置于所述芳香劑槽的開口上，所述風門用于封閉或開啟所述芳香劑槽的開口，所述控制電路分別與所述鼓風機和所述步進電機電性連接。鼓風機用于將從進風口進入的空氣吹到芳香劑槽內，從而將芳香劑散發的香味從出風口吹出香氛散發器本體，使香味的彌散持續均勻。可以通過步進電機來控制風門的開啟程度，既可以控制風門完全關閉，也可以控制風門完全開啟從而調節香味散發或者不散發，相應地，步進電機還可以調節風門開啟的大小，從而可以控制香味散發的濃度，風門開啟越大單位時間內香味散發越多，香味濃度越大，反之則香味濃度越小。

進一步地，所述鼓風機為直流無刷鼓風機。直流無刷鼓風機具有直流無刷電機，可以進行無極調速，鼓風機轉速越大，單位時間內香味散發越多，香味濃度越大，反之，則香味濃度越小；因此，選用直流無刷鼓風機可以便于使用者更好的控制香氛散發器散發香味的濃度。

進一步地，所述控制電路設有芳香劑類型選擇按鍵和香氣濃度選擇按鍵。芳香劑類型選擇按鍵可以使控制電路控制被選擇的芳香劑風門開啟，其他芳香劑風門均關閉；香氣濃度選擇按鍵可以使控制電路控制步進電機驅動風門開啟至相應的程度，該開啟程度與選擇的香味濃度相適應。例如，選擇低香按鍵，則步進電機驅動當前選擇香型的芳香劑風門開啟三分之一，同時控制電路控制直流無刷鼓風機轉速較慢，香味散發濃度較低；而當選擇無香按鍵，則控制電路控制步進電機驅動當前選擇香型的芳香劑風門關閉，直流無刷鼓風機不轉動，無香味散發出來；選擇中香按鍵，則控制電路控制步進電機驅動當前選擇香型的芳香劑風門開啟三分之二，同時鼓風機轉速較快，香味散發濃度較高；選擇濃香按鍵，則步進電機驅動當前選擇香型的芳香劑風門完全開啟，同時直流無刷鼓風機轉速最快，因而香味散發濃度最高。

進一步地，所述香氛抽屜內設有兩個芳香劑槽，所述風門的數量為兩個，兩個所述風門分別設置于兩個所述芳香劑槽的開口上。

進一步地，所述芳香劑類型選擇按鍵為一個交替型按鍵，所述香氣濃度選擇按鍵為四個香氣濃度按鍵。在只有兩個芳香劑槽的情況下，芳香劑類型選擇按鍵選用交替型按鍵操作起來更加簡便，一次按鍵為選擇一種香型，再次按鍵為選擇另一種香型。

進一步地，四個所述香氣濃度按鍵分別為無香按鍵、低香按鍵、中香按鍵和濃香按鍵。四個香氣濃度按鍵可以使使用者便捷的選擇從無香到濃香四種不同程度的香味濃度，可以滿足不同使用者的需要。

本實用新型的有益效果：

本實用新型由于采用了上述結構設計，可以根據使用者不同的喜好選擇不同香型的香氛，并且可以調節香味散發的濃度，同時香味散發均勻，使香味能均勻彌散至各個部位，也可以完全關閉香味的散發。

以下將結合附圖對本實用新型的構思、具體結構及產生的技術效果作進一步說明，以充分地了解本實用新型的目的、特征和效果。

附圖說明

圖1為本實用新型的一個較佳實施例的立體結構示意圖。

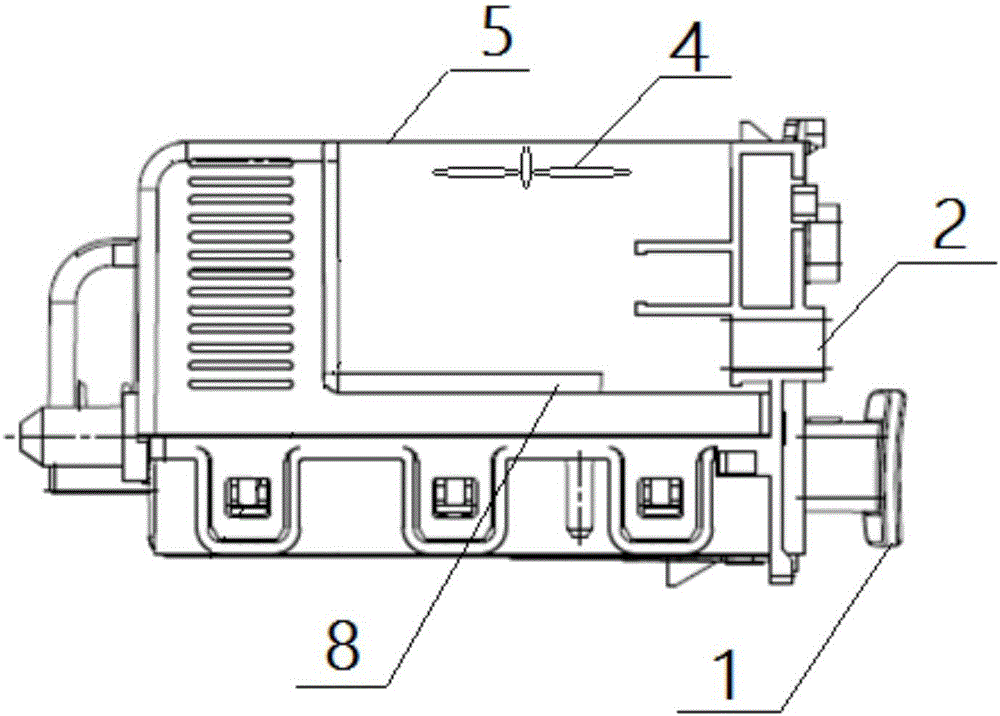

圖2為本實用新型的一個較佳實施例的左視透視結構示意圖。

圖中，1香氛抽屜；2香氛散發器出風口；3香氛散發器進風口；4鼓風機；5香氛散發器本體；6芳香劑槽；7芳香劑；8風門

具體實施方式

如圖1、圖2所示，本實用新型的一具體實施例，包括香氛散發器本體5，電氣系統和控制電路(圖中未示出)，香氛散發器5本體表面設有香氛散發器進風口3和香氛散發器出風口2，香氛散發器本體5內部設有香氛抽屜1，香氛抽屜1內設有多個芳香劑槽6，多個芳香劑槽分別用于存放不同香型的芳香劑7；電氣系統包括鼓風機4、步進電機(圖中未示出)和風門8，鼓風機4設置于香氛散發器本體5內，風門8與步進電機電性連接，風門8的數量與芳香劑槽6的數量相同，風門8設置于芳香劑槽6的開口上，風門8用于封閉或開啟芳香劑槽6的開口，控制電路分別與鼓風機4和步進電機電性連接。控制電路設有芳香劑類型選擇按鍵(圖中未示出)和香氣濃度選擇按鍵(圖中未示出)。本實施例中，香氛抽屜1內設有兩個芳香劑槽6，風門8的數量為兩個，兩個風門8分別設置于兩個芳香劑槽6的開口上。芳香劑類型選擇按鍵為一個交替型按鍵，香氣濃度選擇按鍵為四個香氣濃度按鍵。在只有兩個芳香劑槽的情況下，芳香劑類型選擇按鍵選用交替型按鍵操作起來更加簡便，一次按鍵為選擇一種香型，再次按鍵為選擇另一種香型。四個香氣濃度按鍵分別為無香按鍵、低香按鍵、中香按鍵和濃香按鍵。

本實用新型使用時，使用者按照其喜好按動芳香劑類型選擇按鍵，選擇自己喜歡的香型，并且選擇希望的香味濃度，例如選擇低香按鍵，此時控制電路控制步進電機驅動被選擇的芳香劑風門開啟三分之一，其他風門均關閉；同時鼓風機轉速較慢，香味散發濃度較低。

如果使用者喜歡中等濃度的香味，可選擇中香按鍵，此時控制電路控制步進電機驅動該香型芳香劑風門開啟三分之二，其他風門關閉，同時鼓風機轉速較快，香味散發濃度較高。

如果使用者喜歡香味濃烈，則可選擇濃香按鍵，此時控制電路控制步進電機驅動該香型芳香劑風門完全開啟，其他風門關閉，同時鼓風機轉速最快，香味散發濃度最高。

如果使用者不希望有香味散發，則可以選擇無香按鍵，此時控制電路控制步進電機驅動全部風門均關閉，同時鼓風機不轉動，無香味散發出來。

當然，在一些實施例中，芳香劑槽的數量設置為兩個以上也是可行的，可以讓使用者有更多的選擇余地，例如設置為三個，相應的風門也應當設置三個。

本實施例用于車載香氛散發器，可以固定安裝在汽車儀表盤內，不遮擋駕駛視線，不影響駕駛安全。

以上詳細描述了本實用新型的較佳具體實施例。應當理解，本領域的普通技術人員無需創造性勞動就可以根據本實用新型的構思作出諸多修改和變化。因此，凡本技術領域中技術人員依本實用新型的構思在現有技術的基礎上通過邏輯分析、推理或者有限的實驗可以得到的技術方案，皆應在由權利要求書所確定的保護范圍內。
