本公開涉及車輛內飾產品領域，具體地，涉及一種車輛內飾件與使用該內飾件的車輛。

背景技術：

目前，汽車內飾件產品由多個零部件裝配組合形成，其中注塑件占有50％以上的份額。在部件的配合過程中，考慮到制造誤差和裝配誤差，兩個部件之間會留有配合間隙，從而導致露白現象，影響車輛美觀性。隨著裝車質量要求的不斷提高，美觀性越來越受到重視，解決配合件之間的間隙問題已無法避免。

技術實現要素：

本公開的一個目的是提供一種車輛內飾件，該車輛內飾件能夠補償其自身與車輛其他部件的裝配間隙，提高整車美觀性。

本公開的另一個目的是提供一種車輛，該車輛使用本公開提供的內飾件。

根據本公開的一個目的，本公開提供一種車輛內飾件，其特征在于，包括主飾件和可沿第一直線方向滑動地設置在該主飾件上的間隙補償件，主飾件和間隙補償件之間設置有引導間隙補償件沿第一直線方向滑動的導向結構，以及限制間隙補償件沿第一直線方向運動的限位結構。

可選地，限位結構包括主飾件上形成有沿垂直于第一直線方向延伸的第一鋸齒面，間隙補償件上形成有與第一鋸齒面配合的第二鋸齒面。

可選地，第一鋸齒面和第二鋸齒面分別形成為單向鋸齒面。

可選地，主飾件上還設置有凸臺，凸臺的頂面形成為第一鋸齒面，間隙補償件開設有凹槽，第二鋸齒面形成在該凹槽底面上，凸臺容納在凹槽中，并且沿第一直線方向，凹槽的長度大于凸臺的長度。

可選地，形成第一鋸齒面和第二鋸齒面的鋸齒大小相同，鋸齒高度為凸臺高度或凹槽深度的1/2。

可選地，導向結構包括沿第一直線方向延伸的導向條，和可滑動地容納該導向條的導向槽，導向條形槽在主飾件上，導向槽形成在間隙補償件上。

可選地，主飾件為U型罩狀結構，該U型罩狀結構包括第一邊壁和第二邊壁以及位于他們之間的頂壁，間隙補償件配合設置在U型罩狀結構的內壁，限位結構形成在頂壁與間隙補償件之間，導向結構為兩個且相對地設置在第一邊壁和第二邊壁與間隙補償件之間。

可選地，內飾件為內后視鏡罩。

根據本公開的一個目的，本公開還提供一種車輛，該車輛使用本公開提供的內飾件。

可選地，該內飾件為內后視鏡罩，其中主飾件固定安裝在車輛前風擋玻璃上，間隙補償件通過沿第一直線方向朝向車輛內部頂棚延伸。

通過上述技術方案，間隙補償件在導向結構的引導下能夠相對于主飾件滑動從而填充主飾件與車輛其他部件的裝配間隙，并且通過限位結構保持這一裝配關系。從而實現減小裝配間隙的效果，并提升整車美觀性。其中，導向結構用于引導間隙補償件的運動方向并保持間隙補償件與主飾件緊密貼合，方便進行間隙補償?shù)牟僮鳎尬唤Y(jié)構用于保持間隙補償件與主飾件之間的相對位移量，以避免間隙補償件填充間隙后發生自然回落，保持該內飾件填充裝配間隙的效果。

本公開的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

附圖說明

附圖是用來提供對本公開的進一步理解，并且構成說明書的一部分，與下面的具體實施方式一起用于解釋本公開，但并不構成對本公開的限制。在附圖中：

圖1是本公開實施方式提供的內飾件背視圖；

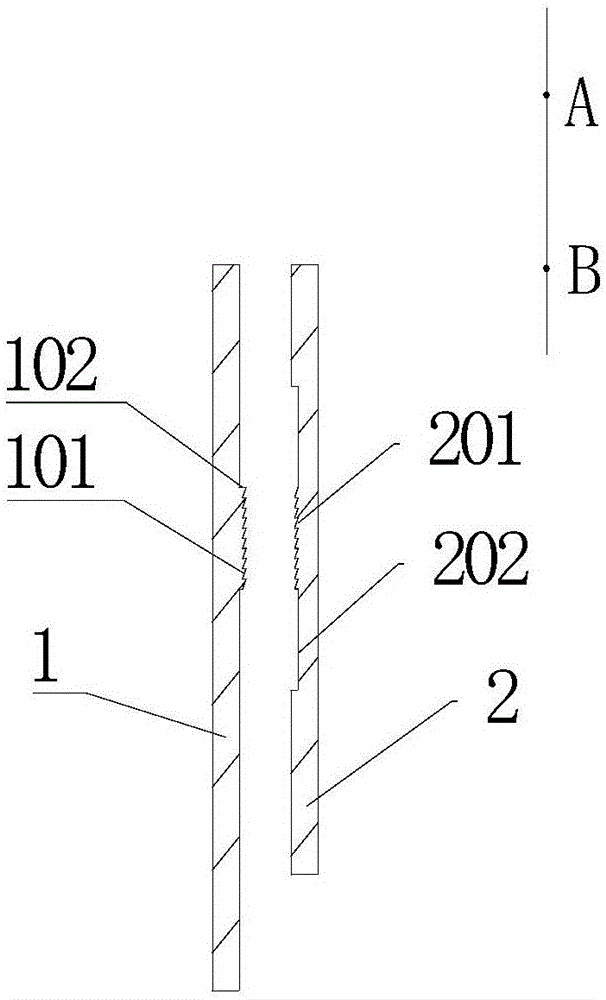

圖2是本公開實施方式提供的內飾件沿圖1中A-A的局部剖視圖；

圖3是本公開實施方式提供的內飾件導向結構的局部立體圖；

附圖標記說明

1 主飾件 10 頂壁

101 第一鋸齒面 102 凸臺

11 第一邊壁 12 第二邊壁

121 導向條 2 間隙補償件

201 第二鋸齒面 202 凹槽

203 導向槽 AB 第一直線

具體實施方式

以下結合附圖對本公開的具體實施方式進行詳細說明。應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本公開，并不用于限制本公開。

在本公開中，在未作相反說明的情況下，使用的方位詞如“內、外”是指本公開在實際使用中相應部件的內和外。

如圖1至圖3所示，本實施方式提供的內飾件包括主飾件1和可沿第一直線方向AB滑動地設置在該主飾件1上的間隙補償件2，主飾件1和間隙補償件2之間設置有引導間隙補償件2沿第一直線方向AB滑動的導向結構，以及限制間隙補償件2沿第一直線AB方向運動的限位結構。這樣，間隙補償件2在導向結構的引導下能夠相對于主飾件滑動從而填充主飾件與車輛內部頂棚之間的裝配間隙，并且通過限位結構保持這一裝配關系。從而實現減小裝配間隙的效果，并提升整車美觀性。其中導向結構用于引導間隙補償件2的運動方向并保持間隙補償件2與主飾件1緊密貼合，方便進行間隙補償?shù)牟僮鳎幌尬唤Y(jié)構用于保持間隙補償件2與主飾件1之間的相對位移量，以避免間隙補償件2填充間隙后發生自然回落，保持該內飾件縮小裝配間隙的效果。

在本實施方式中，如圖2所示，限位結構包括主飾件1上形成有沿垂直于第一直線AB方向延伸的第一鋸齒面101，間隙補償件2上形成有與第一鋸齒面101配合的第二鋸齒面201，其中，此處所說的垂直于第一直線AB方向的第一鋸齒面，是指第一鋸齒面上的鋸齒延伸方向與第一直線方向垂直，從而通過鋸齒面之間可滑動地配合，既能夠節省推動間隙補償件2以填充裝配間隙所需要的外力，另一方面也能較好地避免間隙補償件2在實際使用中因重力、震動等因素回落。另外，第一鋸齒面和第二鋸齒面上的鋸齒為多個且相互平行，這樣，可以為調節提供精度上的保障，其中沿第一直線AB方向單位長度的鋸齒數量越多則調整精度能夠越高。在其他可能的實施方式中，限位結構還可以例如通過額外的定位銷等結構實現在不同第一直線位置上對主飾件和間隙補償件的限位。

可選地，本實施方式中，第一鋸齒面101和第二鋸齒面201分別形成為單向鋸齒面。所述單向鋸齒面可以理解為形成鋸齒面的其中一面為斜面，另一面為直面；或者可以理解為由棘齒形成的鋸齒面。需要說明的是，第一鋸齒面101和第二鋸齒面201為方向相反且能夠互相嚙合的單向鋸齒面，以限定間隙補償件2僅能夠向填充主飾件與車輛其他部件的裝配間隙的方向運動，而不能反向運動，從而更好地保持間隙補償件的填充效果。

在本實施方式中，為了保持主飾件和間隙補償件2的貼合，可以設計主飾件1上還設置有凸臺102，凸臺102的頂面形成為第一鋸齒面101，間隙補償件2開設有凹槽202，第二鋸齒面201形成在該凹槽202底面上，凸臺102容納在凹槽202中，這樣，即能夠?qū)崿F(xiàn)鋸齒面之間的配合，而且能夠保證主飾件和間隙補償件之間能夠貼合，增加結構緊湊度和穩定度。另外，在實際使用中，根據累計配合公差量，該凸臺的寬度一般設置為3-7mm，即第一鋸齒面101的齒面寬度為3-7mm，以滿足填充裝配間隙的需要；并且沿第一直線AB方向，凹槽202的長度大于凸臺102的長度，為保證滑動效果，凹槽寬度一般是凸臺寬度的2-4倍，例如為3倍。凸臺102與凹槽202的配合限定了間隙補償件2相對于主飾件1滑動的最大位移，避免因操作失誤導致主飾件1與間隙補償件2發生分離。

在本實施方式中，形成第一鋸齒面101和第二鋸齒面201的鋸齒大小相同，鋸齒間距為0.3-0.5mm，即間隙補償件2的單步調節量為0.3-0.5mm以兼顧滿足補償裝配間隙與保證內飾件結構穩定的需要。鋸齒高度為凸臺102高度或凹槽202深度的1/2，保證第一鋸齒面與第二鋸齒面緊密配合無間隙。

在本實施方式中，導向結構包括沿第一直線AB方向延伸的導向條121，和可滑動地容納該導向條121的導向槽203，導向條121形槽在主飾件1上，導向槽203形成在間隙補償件2上，用以限制間隙補償件的運動方向。

在本實施方式中，如圖2和圖3所示，主飾件1為U型罩狀結構，該U型罩狀結構包括第一邊壁11和第二邊壁12以及位于他們之間的頂壁10，間隙補償件2配合設置在U型罩狀結構的內壁，限位結構形成在頂壁10與間隙補償件2之間，導向結構為兩個且相對地設置在第一邊壁11和第二邊壁12與間隙補償件2之間。作為一種實施例，本實施方式中的內飾件為車輛內后視鏡罩，這樣。在本實用新型提供的車輛中，主飾件1固定安裝在車輛前風擋玻璃上以罩設后視鏡底座，而間隙補償件2通過沿第一直線方向AB朝向車輛內部頂棚延伸以補償裝配間隙。在其他可能的實施方式中，內飾件還可以為任意車輛內飾件，如車輛A柱下飾板、后門檻護板等。

以上結合附圖詳細描述了本公開的優選實施方式，但是，本公開并不限于上述實施方式中的具體細節，在本公開的技術構思范圍內，可以對本公開的技術方案進行多種簡單變型，這些簡單變型均屬于本公開的保護范圍。

另外需要說明的是，在上述具體實施方式中所描述的各個具體技術特征，在不矛盾的情況下，可以通過任何合適的方式進行組合。為了避免不必要的重復，本公開對各種可能的組合方式不再另行說明。

此外，本公開的各種不同的實施方式之間也可以進行任意組合，只要其不違背本公開的思想，其同樣應當視為本公開所公開的內容。
