本發明涉及汽車零部件技術領域，尤其涉及一種電動真空泵支架。

背景技術：

電動真空泵不僅具有節能減排的功能，同時解決了混合動力車及純電動車輛沒有真空源的問題，所以電動真空泵開發已成為必然。而作為電動真空泵固定支架，也及其重要。汽車內安裝空間有限，需要具備減震功效，真空泵長期工作，會有零部件轉子和葉片摩擦損耗的粉末產生，放置要求也需要水平倒立放置，使粉末從排氣口排出。

技術實現要素：

本實用新型的目的是解決電動真空泵使用過程中以上問題的不足，提供一種結構合理，即能明顯改善產品的安裝方便，又能有效的保證產品在工作狀態受到外力影響下仍然正常工作的電動真空泵支架。

本實用新型是采用如下技術方案實現的，電動真空泵支架，包括支架本體，所述支架本體為幾字形，所述支架本體兩側底邊設有減震結構和固定位置定位銷，所述支架本體頂部設有電動真空泵安裝板及安裝通孔。本方案的目的是提供一種能增加電動真空泵使用壽命，使電動真空泵內部結構轉子和葉片磨損后產生的粉末能從排氣孔排出，給電動真空泵提供所需要的水平及固定放置，減少轉子旋轉與定子蓋，定子座之間摩擦所產生的粉末，由于汽車長期顛簸，振動會使電動真空泵固定螺栓螺母松動，本方案設立減震結構，使其能夠長期牢固固定，減震結構可采用減震橡膠等。

作為優選，所述安裝通孔周邊設有多個槽孔。電動真空泵附帶有電源線，護罩，螺絲等，在電動真空泵安裝固定到支架上時，如果沒有預留與之相配的槽孔，就會給安裝帶來困難，本方案的電動真空泵固定位置在電動真空泵的中部，因此在安裝通孔周邊預留多個與電源線，護罩，螺絲等配合的槽孔。

作為優選，所述支架本體兩側靠近頂部處分別設有半圓形工藝孔，所述電動真空泵安裝板設于半圓形工藝孔中部。電動真空泵安裝板上電動真空泵的安裝孔位置可以超出支架本體頂面的寬度，電動真空泵安裝板可以從支架本體的側面取料，取料后形成支架本體兩側面的半圓形工藝孔，而電動真空泵安裝板與支架本體頂面平齊。

作為優選，所述支架本體兩側分別設有兩個長型圓孔。為減輕重量，在保證支架本體強度的條件下，設置減重用的長型圓孔或者其它形狀的孔。

本實用新型設計電動真空泵安裝支架，主要體現了以下優點。1)節省安裝空間；2)支架四個螺栓孔位置增加減震裝置，與電動真空泵自有減震裝置配合，產生二級減震；3)水平倒立放置使電動真空泵長期使用產生的粉末從機座上的排氣口排出；4)支架上預留多個槽孔，使電動真空泵安裝方便。

附圖說明

圖1是本實用新型的一種結構示意圖。

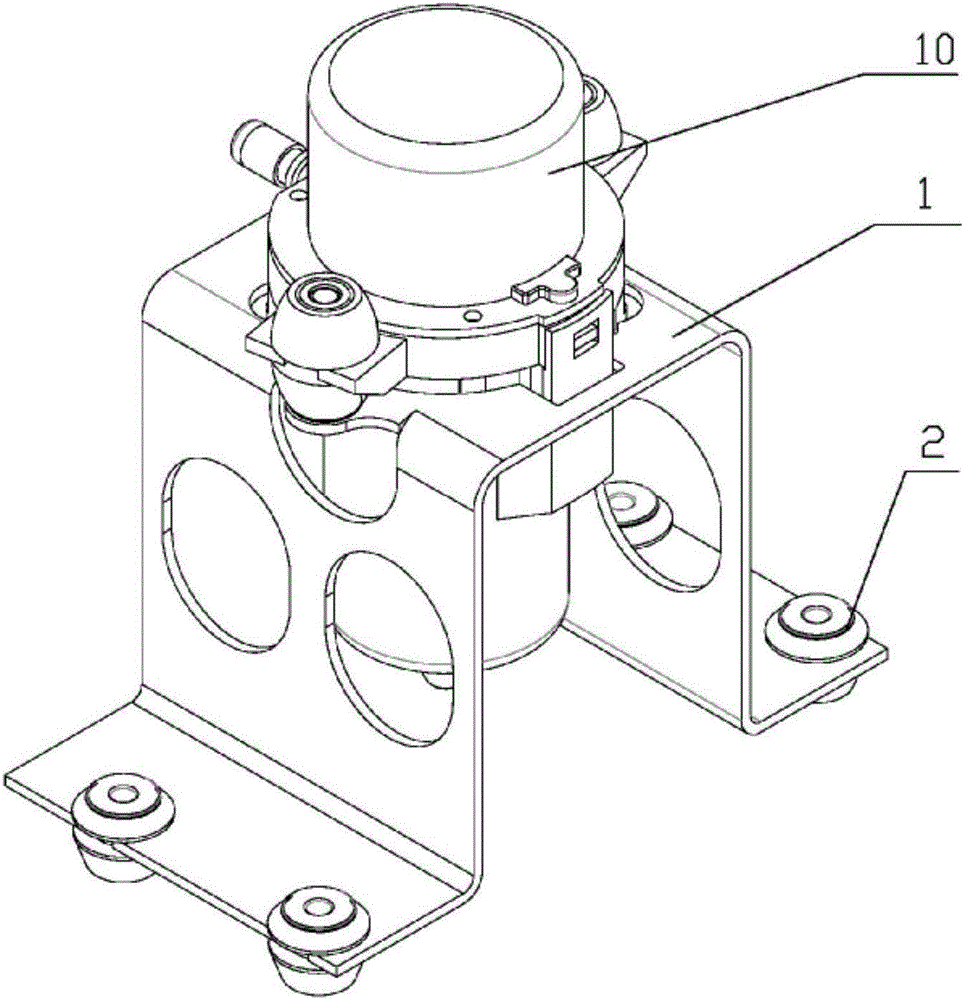

圖2是本實用新型安裝電動真空泵后的結構示意圖。

圖中：1、支架本體 2、減震結構 3、電動真空泵安裝板 4、槽孔 5、半圓形工藝孔 6、長型圓孔 7、定位銷 8、安裝通孔 10、電動真空泵。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步的詳細說明，便于清楚地了解本實用新型。

如圖1、圖2所示，電動真空泵支架，包括支架本體1，支架本體1為幾字形，支架本體1兩側底邊設有減震結構2和固定位置定位銷7，支架本體1頂部設有電動真空泵安裝板3及安裝通孔8；安裝通孔8周邊設有多個槽孔4；支架本體1兩側靠近頂部處分別設有半圓形工藝孔5，電動真空泵安裝板3設于半圓形工藝孔5中部；支架本體1兩側分別設有兩個長型圓孔6。

具體使用過程是，電動真空泵10穿過安裝通孔8倒立水平安裝在支架本體1電動真空泵安裝板3上，減震結構2和電動真空泵10自有減震裝置形成二級減震，電動真空泵10與支架本體1幾字形底部留有空隙，方便排出粉塵。
