本發明涉及車輛用充電裝置。

背景技術：

1、以往，存在對車輛進行充電的充電裝置。專利文獻1的車輛用充電系統具有供電裝置，該供電裝置具有供電嵌合體，且設置在車輛的停車空間。車輛用充電系統具有使供電嵌合體與車輛的受電嵌合體嵌合的插拔方向移動部。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特開2022-26379號公報

技術實現思路

1、發明欲解決的技術問題

2、作為根據車輛的停止位置來調整充電裝置位置的手段，考慮使用直線狀的引導部件。在此，在充電裝置的裝置主體沿著引導部件移動的情況下，當引導部件露出到外部空間時，異物容易附著。優選能夠保護引導部件免受異物的影響。

3、本發明的目的在于提供一種能夠保護引導部件的車輛用充電裝置。

4、用于解決問題的技術手段

5、本發明的車輛用充電裝置的特征在于，包括：裝置主體，上述裝置主體對車輛進行充電；直線狀的引導部件，上述引導部件在第一方向上延伸，引導上述裝置主體沿著上述第一方向的移動；以及罩結構，上述罩結構覆蓋上述引導部件，上述引導部件以在上述裝置主體沿上述第一方向移動時上述引導部件的一部分從上述裝置主體突出的方式配置，上述罩結構具有：將上述引導部件中的從上述裝置主體突出的部分覆蓋的覆蓋體；和卡止部，上述卡止部構成為，配置于上述引導部件的上述第一方向的端部，并對上述覆蓋體的末端部進行卡止，在上述末端部由上述卡止部卡止的狀態下，使上述裝置主體移動，從而上述覆蓋體從上述裝置主體延伸出，并覆蓋上述引導部件。

6、發明效果

7、本發明的車輛用充電裝置具有覆蓋引導部件的罩結構。罩結構具有覆蓋引導部件中的從裝置主體突出的部分的覆蓋體和卡止部。覆蓋體在末端部由卡止部卡止的狀態下通過裝置主體的移動而從裝置主體延伸出并覆蓋引導部件。根據本發明的車輛用充電裝置，起到能夠通過從裝置主體延伸出的覆蓋體來保護引導部件的效果。

技術特征：

1.一種車輛用充電裝置，其特征在于，包括：

2.根據權利要求1所述的車輛用充電裝置，其中，

3.根據權利要求1所述的車輛用充電裝置，其中，

4.根據權利要求2或3所述的車輛用充電裝置，其中，

技術總結

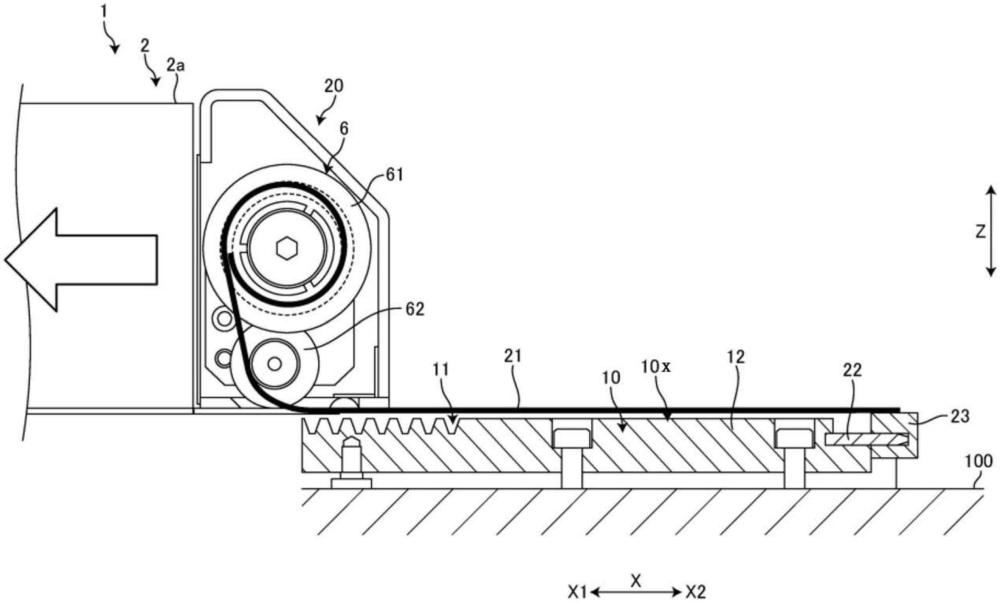

本發明提供一種能夠保護引導部件的車輛用充電裝置。車輛用充電裝置(1)具備：裝置主體(2)，對車輛進行充電；直線狀的引導部件(10)，在第一方向(X)上延伸，引導裝置主體沿著第一方向移動；以及罩結構(20)，覆蓋引導部件，引導部件以在裝置主體在第一方向上移動時引導部件的一部分從裝置主體突出的方式配置，罩結構具有：覆蓋體(21)，覆蓋引導部件中的從裝置主體突出的部分(10x)；和卡止部(22)，卡止部構成為，配置于引導部件中的第一方向的端部，并卡止覆蓋體的末端部，覆蓋體(21)在末端部由卡止部(22)卡止的狀態下使裝置主體(2)移動從而從裝置主體延伸出并覆蓋引導部件。

技術研發人員：長西幸成,米田茂,白木孝,米山信夫,尾城創
受保護的技術使用者：矢崎總業株式會社
技術研發日：
技術公布日：2025/4/24
