本發明屬于電池管理系統，涉及一種電池模組均衡-低溫自加熱一體化拓?fù)浣Y(jié)構及控制方法。

背景技術：

1、隨著電動汽車和便攜式電子設備的廣泛應用，電池模組作為儲能單元，其性能和可靠性至關重要。電池模組在使用過程中，由于單體電池之間的不一致性，會導致電池模組的能量均衡問題，影響電池模組的性能和壽命。此外，低溫環境會對電池模組的性能產生顯著影響，導致電池容量下降、內阻增大等問題，影響電池模組的正常工作。

2、目前，針對電池模組的均衡和低溫自加熱問題，已有一些技術方案。例如，傳統的均衡方法主要依靠被動均衡，即通過電阻或二極管將soc高的單體電池的電能轉移到soc低的單體電池，但其效率較低，且對電池壽命有一定影響。另外，低溫自加熱方法主要包括外部加熱和內部加熱，外部加熱需要額外的加熱裝置，效率較低且能耗較大；內部加熱主要依靠電池自身的化學反應產生熱量，但其加熱速率較慢，且對電池壽命有一定影響。

3、因此，目前亟需一種能夠有效解決電池模組均衡和低溫自加熱問題的技術方案。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種電池模組均衡-低溫自加熱一體化拓?fù)浣Y(jié)構及控制方法。

2、為達到上述目的，本發明提供如下技術方案：

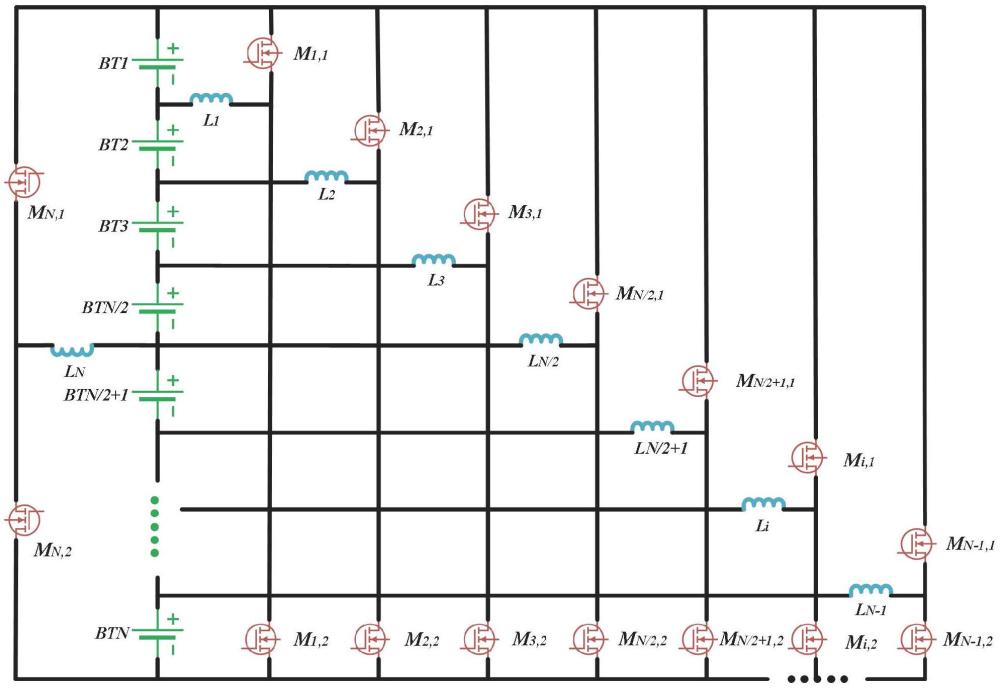

3、一種電池模組均衡-低溫自加熱一體化拓?fù)浣Y(jié)構，包括：

4、電池模組，由若干個單體電池串聯而成；

5、電感單元，包括多個電感，每個電感的一端與電池模組中的單體電池連接，另一端連接至電感方向切換單元；

6、電感方向切換單元，包括多個mosfet開關，用于控制電感電流的方向。

7、進一步，所述電感方向切換單元包括2n個mosfet開關，其中n為單體電池?cái)?shù)量。

8、進一步，所述mosfet開關按一定規律排列，使得每個單體電池與兩個mosfet開關連接。

9、一種電池模組均衡-低溫自加熱一體化控制方法，包括：

10、確定均衡目標單體，該目標單體的狀態量大于電池模組中所有單體狀態量的平均值；

11、控制電感方向切換單元，使得均衡目標單體放電，并將電能轉移至其他單體；

12、通過產生自加熱電流對電池模組進行加熱。

13、進一步，所述狀態量為電池荷電狀態soc。

14、進一步，所述均衡目標單體的soc大于電池模組平均soc預設值。

15、進一步，所述控制電感方向切換單元包括：

16、產生pwm信號控制mosfet開關的導通與關斷；

17、根據均衡目標單體在電池模組中的位置選擇不同的mosfet開關進行控制。

18、進一步，所述產生自加熱電流包括：

19、產生兩對相角相差180°的pwm信號；

20、控制電感方向切換單元，使得電池模組中部分單體電池之間產生交流電流。

21、進一步，所述部分單體電池?cái)?shù)量相同。

22、進一步，所述產生自加熱電流包括：

23、根據端電壓限制條件確定自加熱控制策略的最大周期；

24、使用最大周期pwm信號驅動mosfet開關，以提高自加熱有效電流和加熱速率。

25、本發明的有益效果在于：

26、(1)將均衡和低溫自加熱功能集成于同一拓?fù)浣Y(jié)構中，簡化了電池管理系統的設計，降低了系統成本。

27、(2)采用主動均衡控制策略，能夠有效實現電池模組的能量均衡，提高電池模組的容量利用率和使用壽命。

28、(3)采用變周期自加熱控制策略，能夠有效提升加熱速率，使電池模組快速恢復性能，保證電池模組在低溫環境下的正常工作。

29、(4)通過端電壓限制條件確定自加熱控制策略的最大周期，避免了高峰值電壓對電池模組安全性的影響。

30、(5)本發明適用于各種類型的電池模組，具有較高的通用性和適用性。

31、本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。本發明的目標和其他優點可以通過下面的說明書來實現和獲得。

技術特征：

1.一種電池模組均衡-低溫自加熱一體化拓?fù)浣Y(jié)構，其特征在于：包括：

2.根據權利要求1所述的電池模組均衡-低溫自加熱一體化拓?fù)浣Y(jié)構，其特征在于：所述電感方向切換單元包括2n個mosfet開關，其中n為單體電池?cái)?shù)量。

3.根據權利要求1或2所述的電池模組均衡-低溫自加熱一體化拓?fù)浣Y(jié)構，其特征在于：所述mosfet開關按一定規律排列，使得每個單體電池與兩個mosfet開關連接。

4.一種電池模組均衡-低溫自加熱一體化控制方法，其特征在于：包括：

5.根據權利要求4所述的電池模組均衡-低溫自加熱一體化控制方法，其特征在于：所述狀態量為電池荷電狀態soc。

6.根據權利要求4所述的電池模組均衡-低溫自加熱一體化控制方法，其特征在于：所述均衡目標單體的soc大于電池模組平均soc預設值。

7.根據權利要求4所述的電池模組均衡-低溫自加熱一體化控制方法，其特征在于：所述控制電感方向切換單元包括：

8.根據權利要求4所述的電池模組均衡-低溫自加熱一體化控制方法，其特征在于：所述產生自加熱電流包括：

9.根據權利要求8所述的電池模組均衡-低溫自加熱一體化控制方法，其特征在于：所述部分單體電池?cái)?shù)量相同。

10.根據權利要求4所述的電池模組均衡-低溫自加熱一體化控制方法，其特征在于：所述產生自加熱電流包括：

技術總結
本發明涉及一種電池模組均衡?低溫自加熱一體化拓?fù)浣Y(jié)構及控制方法，屬于電池管理系統技術領域。該拓?fù)浣Y(jié)構包括電池模組、電感單元和電感方向切換單元。控制方法包括主動均衡控制策略和變周期自加熱控制策略。主動均衡控制策略通過控制MOSFET開關的導通與關斷，實現將SOC高的單體電池的電能轉移至其他單體電池，從而實現電池模組的能量均衡。變周期自加熱控制策略通過產生兩對相角相差180°的PWM信號，控制電感方向切換單元，使得電池模組中部分單體電池之間產生交流電流，從而實現電池模組的低溫自加熱。本發明有效實現了電池模組的能量均衡和低溫自加熱功能，提高了電池模組的綜合性能和使用壽命。

技術研發人員：眭愛欣,胡明輝,陳倫國,鄧柯軍,邱程揚,朱廣曜,馬中奧,夏雪,張螢華,任文豪,杜長虹
受保護的技術使用者：重慶大學
技術研發日：
技術公布日：2025/4/6
