本發明涉及車輛，尤其涉及一種車載充電裝置和車輛。

背景技術：

1、目前，為了滿足新能源電動車輛的充電需求，會在車輛上設置與充電槍連接的充電口，以通過該充電口為車輛電池充電。另外，為了滿足車輛駕駛艙內乘員充電需求，在車輛駕駛艙內也會設置針對電子設備(如手機、音箱等)的充電口。不管是為車輛電池充電的充電口，還是為電子設備提供電量的充電口，其一般僅有充電功能，用戶想要知道充電情況，只能通過車輛中控臺顯示的充電狀態或者通過充電的電子設備獲取到，導致用戶體驗較差。

技術實現思路

1、有鑒于此，本發明提供一種車載充電裝置和車輛，使用戶能夠直接根據提示音獲知充電情況，而無需用戶專門觀察充電情況，提升用戶體驗。

2、為了解決上述技術問題，本發明提供以下技術方案：

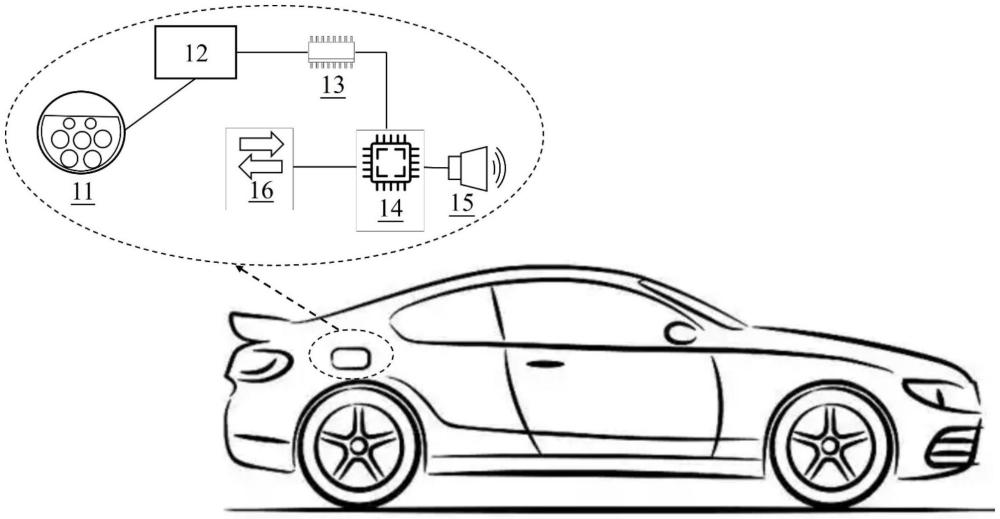

3、第一方面，本發明提供一種車載充電裝置，包括：電連接件、充電電路、微控制模塊、處理器及語音播放模塊，其中，

4、所述電連接件與所述充電電路連接，在連接外部的電連接設備的情況下，建立所述充電電路與外部電連接設備之間的電連接；

5、所述微控制模塊，用于實時監控所述充電電路的充電狀態，并生成指示所述充電狀態的控制信號，將所述控制信號發送給所述處理器；

6、所述處理器，用于根據所述控制信號，控制所述語音播放模塊播放指示所述充電狀態的提示音。

7、可選地，所述處理器，進一步用于控制所述語音播放模塊播放與所述充電狀態相匹配的背景音樂，并根據所述充電狀態調控所述背景音樂的音量。

8、可選地，所述微控制模塊，進一步用于監控所述充電電路的電流和/或電壓，生成指示所述電流和/或所述電壓的控制信號；

9、所述處理器，進一步用于根據所述控制信號指示的所述電流和/或所述電壓，分析充電是否異常，在分析的結果指示充電異常的情況下，控制所述語音播放模塊播放指示充電異常的提示音；在分析的結果指示充電正常的情況下，控制所述語音播放模塊播放匹配于所述電流和/或所述電壓的背景音樂。

10、可選地，所述處理器，進一步用于在所述控制所述充電狀態滿足預設狀態條件的情況下，控制所述語音播放模塊播放所述充電狀態。

11、可選地，上述車載充電裝置，還包括：交互模塊，其中，

12、所述交互模塊，用于接收外部輸入的交互信息，所述交互信息指示播放背景音樂；

13、所述處理器響應于所述交互信息觸發，進一步控制所述語音播放模塊播放匹配于所述交互信息的背景音樂。

14、可選地，所述交互模塊，進一步用于接收外部輸入的語音指令，將所述語音指令發送給所述處理器；

15、所述處理器，進一步用于識別所述語音指令，根據識別的結果，執行匹配于所述語音指令的操作。

16、可選地，所述處理器，進一步用于在識別的結果指示停止充電的情況下，生成并發送停止充電信號給所述微控制模塊；在識別的結果指示從停止充電狀態切換到繼續充電的情況下，生成并發送充電信號給所述微控制模塊；

17、所述微控制模塊，用于根據所述停止充電信號切斷所述充電電路，根據所述充電信號導通所述充電電路。

18、可選地，所述處理器，進一步用于根據所述電流和/或所述電壓的變化，調控所述語音播放模塊播放的背景音樂或者調控播放的背景音樂的音量。

19、可選地，所述處理器響應于所述交互信息觸發，中斷與所述微控制模塊的連接；響應于接收到指示所述交互信息退出控制的切換指令，重新建立與所述微控制模塊的連接。

20、第二方面，本發明實施例提供一種語音播放設備，包括：處理器和語音播放模塊，其中，

21、所述處理器，用于在與車載充電設備的微控制模塊信號連接的情況下，接收所述微控制模塊發送的指示充電狀態的控制信號；并根據所述控制信號，控制所述語音播放模塊播放指示所述充電狀態的提示音。

22、第三方面，本發明實施例提供一種車輛，包括上述第一方面實施例提供的車載充電裝置。

23、上述發明的技術方案具有如下優點或有益效果：

24、本發明實施例提供的車載充電裝置，通過電連接件建立充電電路與外部的電連接設備之間的電連接，實現車載充電裝置的基本充電功能，并通過微控制模塊實時監控充電電路的充電狀態，生成指示充電狀態的控制信號，處理器則根據控制信號控制語音播放模塊播放指示充電狀態的提示音，即通過微控制模塊與處理器相配合，能夠使語音播放模塊按照充電狀態播放提示音，使用戶能夠直接根據提示音獲知充電情況，而無需用戶專門觀察充電情況，提升用戶體驗。

技術特征：

1.一種車載充電裝置，其特征在于，包括：電連接件、充電電路、微控制模塊、處理器及語音播放模塊，其中，

2.根據權利要求1所述的車載充電裝置，其特征在于，

3.根據權利要求1或2所述的車載充電裝置，其特征在于，

4.根據權利要求1所述的車載充電裝置，其特征在于，還包括：交互模塊，其中，

5.根據權利要求4所述的車載充電裝置，其特征在于，

6.根據權利要求5所述的車載充電裝置，其特征在于，

7.根據權利要求2所述的車載充電裝置，其特征在于，

8.根據權利要求4所述的車載充電裝置，其特征在于，

9.一種語音播放設備，其特征在于，包括：處理器和語音播放模塊，其中，

10.一種車輛，其特征在于，包括權利要求1至8任一所述的車載充電裝置。

技術總結
本發明公開了一種車載充電裝置和車輛，屬于車輛技術領域。該車載充電裝置可包括：電連接件、充電電路、微控制模塊、處理器及語音播放模塊，電連接件與充電電路連接，在連接外部的電連接設備的情況下，建立充電電路與外部電連接設備之間的電連接；微控制模塊，用于實時監控充電電路的充電狀態，并生成指示充電狀態的控制信號，將控制信號發送給處理器；處理器，用于根據控制信號，控制語音播放模塊播放指示充電狀態的提示音。該車載充電裝置使用戶能夠直接根據提示音獲知充電情況，而無需用戶專門觀察充電情況，提升用戶體驗。

技術研發人員：英延明,K·阿伊斯卡里,范錦,楊一凡,于翔
受保護的技術使用者：梅賽德斯-奔馳集團股份公司
技術研發日：
技術公布日：2025/4/24
