本實用新型涉及地鐵設備技術領域，更具體地說，涉及一種用于地鐵屏蔽門的安裝底座。

背景技術：

越來越多的地鐵站臺區域開始選擇安裝地鐵屏蔽門，其為人們的出行帶來了更安全的體驗。

地鐵屏蔽門在地鐵站臺和行車軌道間起隔離和引導乘客有序乘車的作用，大大降低了地鐵交通傷亡事故以及因地鐵線路停運產生的經濟損失；同時，地鐵屏蔽門系統還是環控系統氣流組織的一個物理屏障，是事故工況氣流導向的重要組成部分，它能有效分離隧道與站臺空間，顯著降低車站空調通風系統的能耗。因而，地鐵屏蔽門系統具有顯著的社會效益和經濟效益，并越來越受到大家的重視。

為了保護乘客的乘車安全，地鐵屏蔽門安裝時要求與地鐵站臺絕緣連接，并與列車、回流軌具有相等的電位，然而目前常用的地鐵屏蔽門的安裝并不能起到良好的絕緣效果，因而使用過程中安全性較差。

綜上所述，如何有效地解決現有的地鐵屏蔽門系統絕緣性不佳的問題，是目前本領域技術人員急需解決的問題。

技術實現要素：

有鑒于此，本實用新型的目的在于提供一種用于地鐵屏蔽門的安裝底座，該安裝底座的結構設計可以有效地解決現有的地鐵屏蔽門系統絕緣性不佳的問題。

為了達到上述目的，本實用新型提供如下技術方案：

一種用于地鐵屏蔽門的安裝底座，包括可拆卸的固定安裝于站臺板頂面的金屬凹形支架，金屬凹形支架的上表面和屏蔽門安裝板螺釘連接，上表面設有供螺釘貫穿且寬度大于螺釘直徑的開口，上表面連接有螺釘處的頂面和底面均設有絕緣層。

優選地，上述安裝底座中，開口具體為位于左右兩側上表面對稱分布的四個開口，螺釘?shù)臄?shù)目小于或等于四個。

優選地，上述安裝底座中，螺釘?shù)耐庵芴自O(shè)有絕緣套墊。

優選地，上述安裝底座中，絕緣層具體為金屬絕緣墊片，上方的金屬絕緣墊片和屏蔽門安裝板之間還安裝有絕緣板。

優選地，上述安裝底座中，金屬凹形支架的底面和站臺板通過螺栓和螺母連接。

優選地，上述安裝底座中，底面設有多個供螺栓貫穿的通孔，通孔的直徑均大于螺栓的直徑。

優選地，上述安裝底座中，螺栓的下部連接有一對緊貼配合的螺母。

優選地，上述安裝底座中，螺母和底面之間及螺母和站臺板的底部之間均設有方形墊片。

優選地，上述安裝底座中，底面和站臺板的頂部之間設有開口墊片，開口墊片的厚度和數目與金屬凹形支架的預設安裝高度相匹配。

本實用新型提供的用于地鐵屏蔽門的安裝底座，包括可拆卸的固定安裝于站臺板頂面的金屬凹形支架，金屬凹形支架的上表面和屏蔽門安裝板螺釘連接，上表面設有供螺釘貫穿且寬度大于螺釘直徑的開口，上表面連接有螺釘處的頂面和底面均設有絕緣層。應用本實用新型提供的用于地鐵屏蔽門的安裝底座時，通過在金屬凹形支架上開設有寬度大于螺釘直徑的開口，使得螺釘可以不與金屬凹形支架接觸而起到將金屬凹形支架和屏蔽門安裝板固定連接起來的效果，同時金屬凹形支架的上表面連接有螺釘處的頂面和底面均設有絕緣層，因此螺釘也不會使金屬凹形支架和屏蔽門安裝板形成可導電的通路，實現了金屬凹形支架和屏蔽門安裝板良好的絕緣效果，提高了地鐵屏蔽門在使用過程中的安全性。

同時，本實用新型提供的用于地鐵屏蔽門的安裝底座連接關系穩固，提高了地鐵屏蔽門使用時的穩定性和可靠性。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的用于地鐵屏蔽門的安裝底座的爆炸結構示意圖；

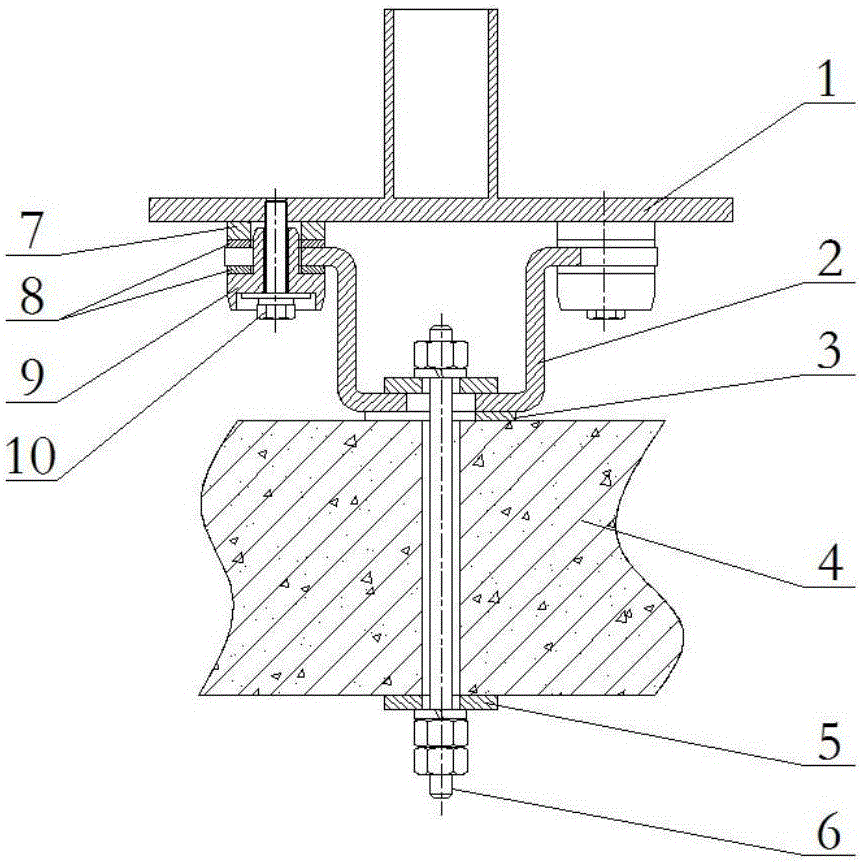

圖2為本實用新型實施例提供的用于地鐵屏蔽門的安裝底座的主視結構示意圖；

圖3為本實用新型實施例提供的金屬凹形支架的結構示意圖。

附圖中標記如下：

屏蔽門安裝板1、金屬凹形支架2、開口201、通孔202、開口墊片3、站臺板4、方形墊片5、螺栓6、絕緣板7、金屬絕緣墊片8、絕緣套墊9、螺釘10。

具體實施方式

本實用新型實施例公開了一種用于地鐵屏蔽門的安裝底座，以避免人工直接翻轉轍叉，提高轍叉焊修過程的安全性。

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-圖3，圖1為本實用新型實施例提供的用于地鐵屏蔽門的安裝底座的爆炸結構示意圖，圖2為本實用新型實施例提供的用于地鐵屏蔽門的安裝底座的主視結構示意圖，圖3為本實用新型實施例提供的金屬凹形支架2的結構示意圖。

本實用新型的實施例提供了一種用于地鐵屏蔽門的安裝底座，包括可拆卸的固定安裝于站臺板4頂面的金屬凹形支架2，金屬凹形支架2的上表面和屏蔽門安裝板1螺釘10連接，上表面設有供螺釘10貫穿且寬度大于螺釘10直徑的開口201，螺釘10的安裝位置應以不觸碰上表面而僅位于開口201位置為準，上表面連接有螺釘10處的頂面和底面均設有絕緣層。

應用上述實施例提供的用于地鐵屏蔽門的安裝底座時，通過在金屬凹形支架2上開設有寬度大于螺釘10直徑的開口201，使得螺釘10可以不與金屬凹形支架2接觸而起到將金屬凹形支架2和屏蔽門安裝板1固定連接起來的效果，同時金屬凹形支架2的上表面連接有螺釘10處的頂面和底面均設有絕緣層，因此螺釘10也不會使金屬凹形支架2和屏蔽門安裝板1形成可導電的通路，實現了金屬凹形支架2和屏蔽門安裝板1良好的絕緣效果，提高了地鐵屏蔽門在使用過程中的安全性。

同時，上述提供的用于地鐵屏蔽門的安裝底座連接關系穩固，提高了地鐵屏蔽門使用時的穩定性和可靠性。

為了優化上述實施例中金屬凹形支架2和屏蔽門安裝座的連接效果，開口201具體為位于左右兩側上表面對稱分布的四個開口201，螺釘10的數目小于或等于四個。優選采用多個開口201，方便了多個螺釘10連接，連接關系更加穩固，更進一步的，可以?xún)?yōu)選左右側各選一個開口201處安裝有螺釘10，在盡可能節省成本的同時還兼顧了連接的穩定性。

為了優化上述實施例中螺釘10的使用效果，螺釘10的外周套設有絕緣套墊9。通過在螺釘10的外周套設絕緣套墊9，使得螺釘10可以更簡單的避免與開口201的側壁接觸，提高了螺釘10和金屬凹形支架2之間的絕緣效果。

為了優化上述實施例中絕緣層的使用效果，絕緣層具體為金屬絕緣墊片8，上方的金屬絕緣墊片8和屏蔽門安裝板1之間還安裝有絕緣板7。優選多層絕緣設施使得絕緣效果更好。

本實用新型的另一個實施例中，金屬凹形支架2的底面和站臺板4通過螺栓6和螺母連接。優選采用上述連接方式，一方面連接關系穩定且便于拆卸，另一方面成本較低。具體的實施方式中，螺栓6可以?xún)?yōu)選整體貫穿站臺板4，而螺母位于站臺板4的頂部和底部。

為了優化上述實施例中金屬凹形支架2的使用效果，底面設有多個供螺栓6貫穿的通孔202，通孔202的直徑均大于螺栓6的直徑。通過在金屬凹形支架2的底面設有多個供螺栓6貫穿的通孔202，可以同時安裝多個螺栓6以提高連接的穩定性和平衡性，而同時優選通孔202的直徑均大于螺栓6的直徑，保證了金屬凹形支架2關于螺栓6的固定位置具備一定的周向調節余量。

為了優化上述實施例中螺母的使用效果，螺栓6的下部連接有一對緊貼配合的螺母。通過在螺栓6位于站臺板4底部的位置連接一對緊貼的螺母，提高了底部螺母的防滑效果，進一步提高了螺栓6和螺母連接的穩定和可靠程度。

為了優化上述實施例中螺栓6和螺母的連接效果，螺母和底面之間及螺母和站臺板4的底部之間均設有方形墊片5。方形墊片5主要起到進一步緊密金屬凹形支架2和站臺板4的連接關系，使得二者可以更牢固的連接。

本實用新型的另一個實施例中，底面和站臺板4的頂部之間設有開口墊片3，開口墊片3的厚度和數目與金屬凹形支架2的預設安裝高度相匹配。通過在金屬凹形支架2的底面和站臺板4的頂部之間設置開口墊片3，當需要加高金屬凹形支架2和其上部結構的安裝高度時，即可通過加厚開口墊片3或者增加開口墊片3的數目進行輕松的調整。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。

還需要說明的是，在本說明書中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
