本公開的各種實施例涉及一種用于控制發動機驅動的動力轉向系統的轉向回正的裝置和方法，并且尤其涉及一種這樣的用于控制發動機驅動的動力轉向系統的轉向回正的裝置和方法：其能夠?qū)崿F(xiàn)無超調的中心停止，并在發動機驅動的動力轉向系統中通過大轉向角度轉向后進行回正時，能夠?qū)崿F(xiàn)快速回正。

背景技術：

通常，發動機驅動動力轉向系統(MDPS)能夠通過使用電動機在駕駛員的轉向方向上提供輔助扭矩而使得操縱變得輕松。

與傳統的液壓動力轉向系統(HPS)不同，發動機驅動動力轉向系統根據車輛的駕駛狀況自動地控制電動機的運行以改善轉向性能和轉向感。此時，發動機驅動動力轉向系統包括扭矩傳感器，其用于測量輸入到方向盤的駕駛員的轉向扭矩；轉向角傳感器，其用于測量方向盤的轉向角；以及車速傳感器，其用于測量車速并確定車輛的駕駛狀況。

同時，當駕駛員在添加轉向輸入之后而使車輛轉向時，如果駕駛員確定車輛的轉彎達到一定程度，則駕駛員緩慢地從方向盤釋放雙手，而方向盤通過回正動作回正到中心。

方向盤的回正動作由車輛的輪胎的自對準扭矩產生，并且通常在車輛以5km/h-30km/h的速度轉向時是一項有用的功能。

然而，由于系統的摩擦力的作用，保持有一個剩余轉向角，因此給予方向盤的自對準扭矩變得不足以使方向盤回正到中心。因此，為了使方向盤完全回正到中心，應當分別地提供用以輔助回正動作的功能。

因此，發動機驅動動力轉向系統應用基于轉向角計算出的回正扭矩以輔助方向盤的回正動作并改善回正性能。

在發動機驅動動力轉向系統中，當向方向盤提供回正力和阻尼力時，阻尼力是車速的函數，并且基于柱扭矩和柱速度來計算。

然而，當使方向盤回正時，如果阻尼力被控制為具有優秀的回正性能，則在方向盤的中心部分處發生超調，并且如果控制阻尼力以減少超調的發生，則降低了回正速度。

本公開的相關技術在1999年12月10日注冊的，題為“電動助力轉向”的注冊號為10-0247334的韓國專利中公開。

技術實現要素：

各實施例涉及一種用于控制發動機驅動的動力轉向系統的轉向回正的裝置和方法，其能夠?qū)崿F(xiàn)無超調的中心停止，并且在通過大轉向角度轉向后進行回正時，能夠?qū)崿F(xiàn)快速回正。

根據本公開的一方面，用于控制發動機驅動的動力轉向系統的轉向回正的裝置可包括：柱扭矩傳感器，用于測量方向盤的柱扭矩，以識別輸入到方向盤的駕駛員的轉向扭矩；轉向角傳感器，用于測量所述方向盤的轉向角；柱速度計算器，用于基于轉向角計算旋轉轉向柱的柱速度；車速傳感器，用于感測車輛的車速；和阻尼力計算器，用于從所述柱扭矩傳感器、所述轉向角傳感器、所述柱速度計算器和所述車速傳感器接收柱扭矩、轉向角、柱速度和車速，根據所述車速基于所述柱扭矩和所述柱速度計算阻尼力，確定阻尼補償條件，以及將阻尼補償值和瞬時阻尼力應用于所述阻尼力以輸出所述阻尼力。

所述阻尼力計算器可包括阻尼補償器，用于基于所述柱扭矩和所述柱速度根據所述阻尼補償條件計算所述阻尼補償值，并且基于所述轉向角來計算瞬時阻尼力。

所述阻尼補償條件可包括這樣的條件：當復位所述方向盤時，所述車速為設定車速還是更大、所述柱速度為設定速度還是更大，以及所述柱扭矩為設定扭矩還是更小。

瞬時阻尼力可以將轉向增益應用到設定值或更大的值。

當所述轉向角可能處于中心區域時，所述阻尼力計算器可應用所述瞬時阻尼力。

所述中心區域的范圍可根據所述車速而可變地設定。

根據本公開的另一方面，一種用于控制發動機驅動的動力轉向系統的轉向回正的方法，可以包括：由阻尼力計算器接收來自車速傳感器、柱扭矩傳感器、柱速度計算器的車速、柱扭矩和柱速度，并且根據所述車速基于所述柱扭矩和柱速度計算阻尼力；由所述阻尼力計算器從所述車速、所述柱扭矩和所述柱速度確定阻尼補償條件；由所述阻尼力計算器基于所述阻尼補償條件計算阻尼補償值，并且將所述阻尼補償值應用于計算出的阻尼力以補償所述阻尼力；由所述阻尼力計算器接收來自轉向角傳感器的所述轉向角，確定所述轉向角是否處于中心區域，并且附加地應用瞬時阻尼力；并且通過所述阻尼力計算器來輸出所述阻尼力。

在確定所述阻尼補償條件過程中，所述阻尼力計算器可與條件進行比較，該條件為，當復位所述方向盤時，車速為設定車速還是更大，所述柱速度為設定速度還是更大，以及所述柱扭矩為設定扭矩還是更小。

在附加地應用所述瞬時阻尼力過程中，可將所述轉向角增益應用到所述設定值或更大的值。

在附加地應用所述瞬時阻尼力過程中，所述阻尼力計算器在所述轉向角處于所述中心區域時可應用所述瞬時阻尼力。

所述中心區域的范圍可根據所述車速而可變地設定。

根據本公開所述的用于控制發動機驅動的動力轉向系統的轉向回正的裝置和方法，能夠?qū)崿F(xiàn)無超調的中心停止，并且能夠在通過大轉向角度轉向后進行回正時實現快速復位，從而能夠通過快速回正使車輛直線行駛，并且提高車輛的穩定性。

附圖說明

鑒于附圖和所附的詳細描述，發明構思的各種實施例將變得更加明顯，其中：

圖1是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的配置的框圖；

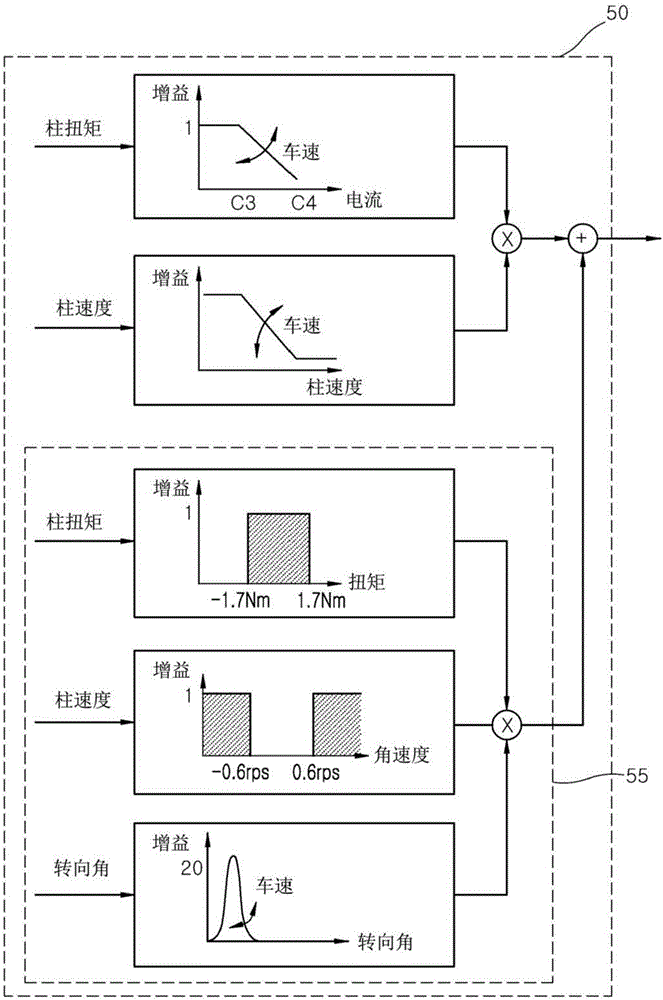

圖2是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的阻尼力計算器的邏輯的電路圖；

圖3是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的轉向性能的比對結果的圖；

圖4是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的轉向角和阻尼力的圖；和

圖5是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的方法的流程圖。

具體實施方式

在下文中將參照附圖詳細描述本公開的實施例。應當注意，附圖不是按精確的比例，并且僅為了描述方便和清楚起見，可以放大線條的厚度或部件的尺寸。此外，本文使用的術語通過考慮本發明的功能來定義，并且可以根據用戶或操作者的習慣或意圖而改變。因此，術語的定義應根據本文陳述的整體公開內容來進行。

圖1是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的配置的框圖，圖2是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的阻尼力計算器的邏輯的電路圖，圖3是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的轉向性能的比對結果的圖，且圖4是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置的轉向角和阻尼力的圖。

如圖1和圖2所示，根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的裝置包括柱扭矩傳感器10，轉向角傳感器20，柱速度計算器30，車速傳感器40和阻尼力計算器50。

柱扭矩傳感器10測量并輸出方向盤(未示出)的柱扭矩，以識別輸入到方向盤的駕駛員的轉向扭矩。轉向角傳感器20測量并輸出方向盤的轉向角。

柱速度計算器30計算并輸出旋轉轉向柱的柱速度，即，基于轉向角的角速度。車速傳感器40監測并輸出車輛的車速。

阻尼力計算器50從柱扭矩傳感器10、轉向角傳感器20、柱速度計算器30和車速傳感器40接收柱扭矩、轉向角、柱速度和車速，根據車速基于柱扭矩和柱速度計算阻尼力，確定阻尼補償條件，并且通過應用阻尼補償值和瞬時阻尼力來輸出阻尼力。

所述阻尼力計算器50可包括阻尼補償器55，用于基于所述柱扭矩和柱速度根據所述阻尼補償條件計算所述阻尼補償值，并且基于所述轉向角來計算瞬時阻尼力。

在所述實施例中，阻尼補償條件是以中速或高速行駛時以大的轉向角轉向后釋放方向盤的條件，并且可以設定成條件為例如車速為80kph或更大、柱速度為0.6rps或更小且柱扭矩為1.7Nm或更小。

換言之，在正常駕駛時轉向后釋放方向盤時，當柱速度為0.5rps或更大時，產生的柱扭矩為2.0Nm或更大。另外，在以較大的轉向角轉向后進行釋放的狀態下，柱扭矩迅速降至1.6Nm或更小，柱速度迅速升至0.6rps或更大。

在所述實施例中，將條件設定為中速和高速駕駛以區別于正常駕駛，并且柱速度設定為0.6rps或更大，且柱扭矩設定為1.7Nm或更小。設定值可以根據車輛而區分地加以應用，并且優選地根據相應車輛進行優化和設定。

因此，在右輪(RH)轉向的情況下，當柱扭矩為1.7Nm或更小，柱速度為-0.6rps或更小時，其可以確定為阻尼補償條件，在左輪(LH)轉向的情況下，當柱扭矩為-1.7Nm或更大，柱速度為0.6rps或更大時，其可以確定為阻尼補償條件。

這樣，阻尼力計算器50能夠通過在阻尼條件下應用阻尼補償值來提高回正速度。另外，在轉向角處于中心區域時，阻尼力計算器50通過將轉向角增益應用到預定值或更大的值，例如20或更大值作為瞬時阻尼力，來防止在中心區域時的超調。此時，中心區域的范圍可以根據車速而可變地設定。

這樣，如果阻尼力計算器50根據補償條件附加地應用阻尼補償值和瞬時阻尼力，當把相關技術的轉向角的回正性能與本公開的轉向角進行比較時，從圖3中的轉向角的圖所示可以看出，在中心區域處的超調已經得以改善，并且初始回正速度也得以提升。

另外，如圖4中的曲線圖所示，可以看出，回正速度隨著最終阻尼力在回正時減小而增加，并且通過在中心區域中附加地應用瞬時阻尼力方向盤在中心停止而無超調。

這里，圖3和圖4是表示在80kph車速下進行90度轉向后的釋放狀態下的回正性能評價結果的曲線圖。

如上所述，根據本公開的實施例，用于控制發動機驅動的動力轉向系統的轉向回正的裝置，在發動機驅動的動力轉向系統中駕駛時，允許在以較大的轉向角轉向后回正時進行快速回正，并允許進行無超調的中心停止，由此使得車輛能夠直線駕駛并且提高車輛的穩定性。

圖5是示出了根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的方法的流程圖。

如圖5所示，在根據本公開的實施例的用于控制發動機驅動的動力轉向系統的轉向回正的方法中，首先，阻尼計算器50從柱扭矩傳感器10、柱速度計算器30和車速傳感器40接收柱扭矩、柱速度和車速，并根據車速基于柱扭矩和柱速度來計算阻尼力(S10)。

在操作S10中，阻尼計算器50從柱扭矩傳感器10、柱速度計算器30和車速傳感器40接收柱扭矩、柱速度和車速，確定阻尼補償條件，并在計算阻尼力的同時通過應用阻尼補償值和瞬時阻尼力來輸出阻尼力(S20)。

在所述實施例中，阻尼補償條件是在車輛以中速和高速行駛時以大轉向角轉向后從轉向中釋放方向盤的條件，并且阻尼補償條件可以被設定為這樣的條件：例如，車速為80kph或更大，柱速度為0.6rps或更小，柱扭矩為1.7Nm或更小。

換言之，正常駕駛時，轉向后釋放時，柱速度和柱扭矩回正的情況下，當柱速度為0.5rps或更大時，產生的柱扭矩為2.0Nm或更大，在以大轉向角度轉向后釋放時，柱速度和柱扭矩回正的情況下，柱扭矩迅速降低至1.6Nm或更小，并且柱速度迅速加速至0.6rps或更大。

在所述實施例中，將條件設定為中速和高速駕駛以區別于正常駕駛，柱速度設定為0.6rps或更大，且柱扭矩設定為1.7Nm或更小。設定值可以根據所述車輛而區分地加以應用，并且優選地根據相應車輛進行優化和設定。

因此，在右輪(RH)轉向的情況下，當柱扭矩為1.7Nm或更小，柱速度為-0.6rps或更小時，其可以確定為阻尼補償條件，在左輪(LH)轉向的情況下，當柱扭矩為-1.7Nm或更大，柱速度為0.6rps或更大時，其可以確定為阻尼補償條件。

如果其不符合操作S20中的阻尼條件，則阻尼力計算器50輸出在不應用阻尼補償值的情況下計算出的阻尼力(S70)。

另一方面，其被確定為阻尼補償條件時，阻尼力計算器50計算阻尼補償值(S30)。

如果在操作S30中計算出阻尼補償值，則阻尼力計算器50將該阻尼補償值應用到計算出的阻尼力(S40)。

然后，阻尼力計算器50從轉向角傳感器20接收回正的轉向角，并且確定所述轉向角是否包括在中心區域中(S50)。此處，所述中心區域的范圍可根據所述車速而可變地設定。

如果在操作S50中轉向角不包括在中心區域中，則阻尼力計算器50輸出在操作S40中應用的阻尼力(S70)。

然而，如果在操作S50中轉向角被包括在中心區域中，則阻尼力計算器50計算瞬時阻尼力，并且附加地將計算的瞬時阻尼力應用到計算出的阻尼力(S60)。

此處，在應用瞬時阻尼力過程中，將轉向角增益設定為設定值或更大，例如，可以應用20或更大的轉向角增益，以防止中心區域的超調。然后，阻尼力計算器50輸出阻尼力(S70)。

這樣，阻尼力計算器50能通過在阻尼條件下應用阻尼補償值來提高回正速度。另外，當轉向角處于中心區域時，阻尼力計算器50能通過在中心區域附加地應用瞬時阻尼力，來防止超調，并且提升中心停止性能。

如根據本公開的實施例所述，用于控制發動機驅動的動力轉向系統的轉向回正的裝置和方法，在發動機驅動的動力轉向系統中駕駛時，允許在以較大的轉向角轉向后回正時進行快速回正，并允許進行無超調的中心停止，由此使得車輛能夠直線駕駛并且提高車輛的穩定性。

出于說明的目的，上文已經公開了本發明構思的實施例。本領域普通技術人員將理解，在不脫離如所附權利要求中公開的本發明構思的范圍和精神的情況下，可進行各種修改，添加和替換。
