該發明與飲料加工設備有關，具體涉及一種易拉罐飲料生產線上的空罐自動上罐車。

背景技術：

易拉罐空罐體是裝飲料的容器，空的易拉罐罐體在裝飲料前是一層空罐體一層隔板，每層大約有400個空罐，一個包裝箱大約有10層罐體，在將這些空罐體往飲料自動生產線的提升機放置時，傳統的方法是用一個手推車將一個空罐包裝箱運到提升機的等高位置，再利用幾根撬杠將這一個空罐體包裝箱從手推車上慢慢撬動到提升機的平臺上，由于撬杠的受力點力矩過大，往往會損壞很多罐體，不但費時、費力，速度慢、效率低，而且很不安全。

技術實現要素：

該發明解決的技術問題是：傳統手推車無法將易拉罐空罐安全完好地放到提升機平臺上，以及放置時費時、費力，速度慢、效率低，不安全。

該發明采用的技術方案是：一種易拉罐飲料生產線上的空罐自動上罐車，在車體上表面水平設置若干滾柱，其特征是：在車體下部設置直流電機、蓄電池、控制器；直流電機、蓄電池、控制器電連接，并在車體前端水平橫向設置一根卷揚主軸，在卷揚主軸的中部固定設置單向傳動棘輪 ，單向傳動棘輪通過傳動鏈與直流電機傳動連接，在卷揚主軸的左右兩端分別垂直固定設置一個卷揚輪，在兩個卷揚輪之間分別固定設置一段鋼絲繩，在兩根鋼絲繩的兩末端水平固定設置拉板。

該發明的有益效果是：采用電池、電機為動力，能夠柔和地將整個包裝箱平穩地移動到自動飲料生產線的提升機平臺上，不用人力，省時、省力，速度快、效率高，安全平穩，不損壞罐體。

附圖說明

圖1是該發明的側視圖。

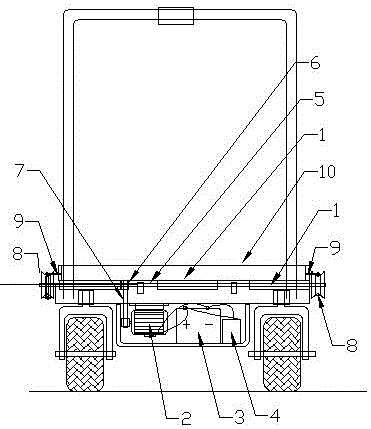

圖2是圖1的右視圖。

圖中：1、滾柱，2、直流電機，3、蓄電池，4、控制器，5、卷揚主軸，6、單向傳動棘輪，7、傳動鏈，8、卷揚輪，9、鋼絲繩，10、拉板。

具體實施方式

在圖1、圖2中，在車體上表面水平設置若干滾柱1，在車體下部設置直流電機2、蓄電池3、控制器4；直流電機2、蓄電池3、控制器4電連接，并在車體前端水平橫向設置一根卷揚主軸5，在卷揚主軸5的中部固定設置單向傳動棘輪6 ，單向傳動棘輪6通過傳動鏈7與直流電機2傳動連接，在卷揚主軸5的左右兩端分別垂直固定設置一個卷揚輪8，在兩個卷揚輪8之間分別固定設置一段鋼絲繩9，在兩根鋼絲繩9的兩末端水平固定設置拉板10。

使用時，操作控制器4的操縱把，直流電機2根據控制器的電流大小使直流電機實現無極變速轉動，直流電機2通過傳動鏈7、單向傳動棘輪6帶動卷揚主軸5轉動，卷揚主軸5兩端的兩個卷揚輪8卷緊鋼絲繩9，鋼絲繩9同時拉動拉板10向左移動，拉板10使整個包裝箱內的空易拉罐平穩發生水平位移，從手推車平臺的左端移動到提升機的平臺上。滾柱1的作用是包裝箱箱體能夠在若干滾柱是滾動，以減小包裝箱底部與手推車上表面的摩擦力。單向傳動棘輪6的作用是：向右拉動拉板10時，直流電機不轉動，類似于自行車的單向傳動棘輪。使拉板向右回位，以便進行下一次操作。
