本實用新型涉及物流技術領域，尤其涉及一種物流中使用的裝卸拖運助力小車。

背景技術：

當前我國“網購”消費額增長迅速，越來越多的家庭通過“京東”或“天貓”等電子商務平臺購買商品。對于網購大件商品，例如大型家具、廚衛用具、電視機、洗衣機、冰箱和空調等，賣家通常采用廂式貨車進行物流配送。網購商品在到達目的地之后，主要靠徒手裝卸，在拖運到電梯口(樓梯口)過程中，主要使用無助力、無減震裝置的小拖車。因搬運人員有限，搬運工具簡單，不但勞動強度高、裝卸效率低，而且由于路面顛簸，快遞人員在徒手搬運和移動的過程中經常造成商品或人身的磕碰損傷。目前的貨車卸貨裝置主要是叉車和小推車，叉車體型大且笨重，不利于在居住區內操作，也不能隨車攜帶，所以無法滿足大件快遞卸貨拖運的需要。綜上，目前國內常用的卸貨拖運裝置就是平板式的小推車，完全靠人力組合實現卸貨和轉運，使用起來費力，工作效率低。

技術實現要素：

本實用新型的目的就是為了解決上述問題，提供一種裝卸拖運助力小車，其結構簡單，體積小、重量輕，安裝簡易，攜帶方便。搬運輕便，可隨車裝運，節省人力，在搬運商品的過程中，有效減輕搬運人員的勞動強度，保障商品安全和操作者人身安全。

為實現本實用新型的上述目的，本實用新型提供一種裝卸拖運助力小車，其包括：可移動車架；安裝在車架的底板上的升降裝置，具有相對底板升降的升降平臺；安裝在升降平臺上的夾持裝置，具有相對升降平臺水平伸縮的用于夾取貨物并將貨物移送至升降平臺上的一對夾持臂；安裝在底板上且與底板兩側分別轉 動連接的杠桿助力卸貨裝置，用于使底板傾斜以便卸下升降平臺上的貨物。

其中，所述升降裝置還具有用于驅動所述升降平臺升降運動的升降驅動機構。

優選的，所述升降驅動機構包括：安置在所述底板上的絲桿滑塊組件，具有絲桿和與絲桿螺接的滑塊；與絲桿連接的用于驅動絲桿旋轉的驅動組件；設置于滑塊兩側且與滑塊連接的一對剪力絞組件，每個剪力絞組件中最上層的一對剪力臂與所述升降平臺連接。

其中，所述驅動組件為鏈輪鏈條傳動組件或皮帶輪傳動組件。

優選的，所述鏈輪鏈條傳動組件中的被動鏈輪固定安裝在所述絲桿一端。

其中，所述滑塊上穿設一根與所述絲桿垂直的連接軸，連接軸的兩端分別與所述一對剪力絞組件中最下層的一對剪力臂連接。

其中，所述底板兩側設置沿其長度方向延伸的一對導軌，所述連接軸的兩端分別安裝沿所述導軌行走的滾輪。

進一步的，所述夾持裝置還具有用于驅動所述一對夾持臂伸縮的伸縮驅動機構。

優選的，所述伸縮驅動機構包括：其兩端搭設在所述升降平臺的一對側板上的搖軸；固定安裝在搖軸兩端的一對齒輪；固定安裝在所述升降平臺的水平板上且與一對齒輪分別嚙合連接的一對齒條；其中，所述一對夾持臂的一端與所述一對齒輪分別固定連接。

進一步的，所述夾持裝置還具有與所述一對夾持臂連接的用于調節所述一對夾持臂之間間距的間距調節機構。

與現有技術相比，本實用新型的裝卸拖運助力小車具有如下優點：

1、本實用新型的裝卸拖運助力小車，體積小、重量輕，安裝簡易，攜帶方便，搬運輕便，可隨車裝運，節省人力，避免了對貨品的磕碰，使搬運更快更安全。

2、本實用新型的裝卸拖運助力小車，不僅適用于網購商品的裝卸，而且能夠勝任從貨車停車位到居民樓電梯口(樓梯口)、從電梯內到客戶室內的拖運工作，且在搬運商品的過程中，有效減輕快遞人員勞動強度，并且保障商品安全和操作者人身安全。

3、本實用新型的裝卸拖運助力小車，除了具備裝卸商品功能，還兼具推送、移動和碼放商品的功能。

4、本實用新型的裝卸拖運助力小車，底板裝有杠桿助力卸貨裝置，能輕松地通過電梯、住戶門等的門檻，并減少拖運過程中的震動幅度，卸貨時更加方便。

下面結合附圖對本實用新型進行詳細說明。

附圖說明

圖1是本實用新型第一實施例的裝卸拖運助力小車的透視圖；

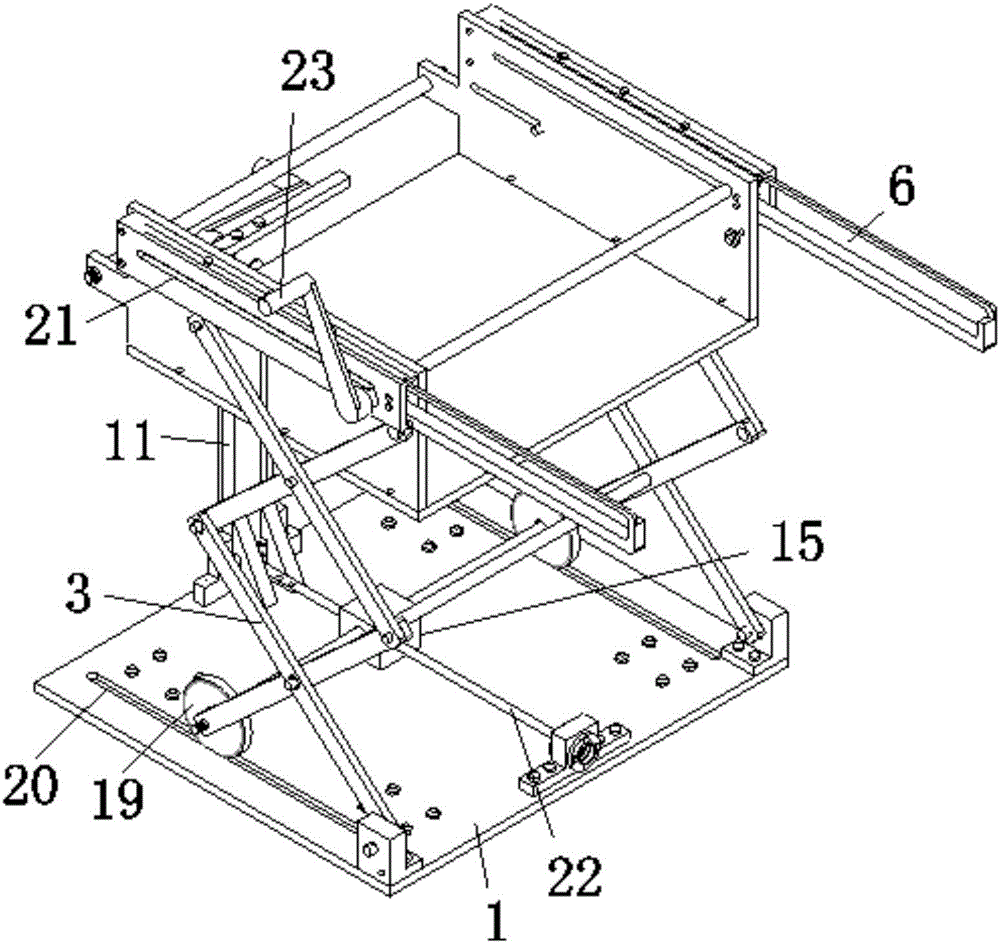

圖2是本實用新型第二實施例的裝卸拖運助力小車的透視圖。

具體實施方式

如圖1、圖2所示，分別為本實用新型提供的兩種裝卸拖運助力小車的結構示意圖，由圖1、圖2可知，本實用新型實施例的裝卸拖運助力小車包括：可移動車架，具有底板1、安裝在底板1底部的多對行走輪2；安裝在底板1上的升降裝置，具有相對底板升降的升降平臺4；安裝在升降平臺4上的夾持裝置，具有相對升降平臺4水平伸縮的用于夾取貨物并將貨物移送至升降平臺4上的一對夾持臂6；安裝在底板1上且與底板1兩側分別轉動連接的杠桿助力卸貨裝置，用于使底板1傾斜以便升降平臺4上的貨物自由滑落。

本實用新型實施例的裝卸拖運助力小車，在底板1上設置可升降的升降平臺4，并在升降平臺4上設置水平伸縮的夾持臂6，使得本實施例的裝卸拖運助力小車可以根據貨物所在高度調節夾持臂6的高度，并且，可伸縮的夾持臂6在夾持貨物時伸出，在不夾持貨物時回縮，使得本實施例的裝卸拖運助力小車平時占用體積小，便于儲存，攜帶方便，可隨車裝運，而杠桿助力卸貨裝置使升降平臺4上的貨物可以自由滑落，便于搬運，節省人力，且避免了對貨品的磕碰，使搬運更快更安全。

具體的，本實施例的升降裝置除了具有升降平臺4外，還具有用于驅動升降平臺4升降運動的升降驅動機構。優選的，如圖1、圖2所示，該升降驅動機構包括：安置在底板1上的絲桿滑塊組件，具有絲桿22和與絲桿22螺接的滑塊15；與絲桿22連接的用于驅動絲桿22旋轉的驅動組件；設置于滑塊15兩側且 與滑塊15連接的一對剪力絞組件3，每個剪力絞組件3中最上層的一對剪力臂與升降平臺4連接。

其中，驅動組件可以采用鏈輪鏈條傳動組件，也可以采用皮帶輪傳動組件。優選的，本實施例的驅動組件采用鏈輪鏈條傳動組件(圖1中僅示意性的畫出該鏈輪鏈條傳動組件)，該鏈輪鏈條傳動組件中的被動鏈輪14固定安裝在絲桿22一端，滑塊15與絲桿22螺接，并在滑塊15上穿設一根與絲桿22垂直的連接軸16，連接軸16的兩端分別與一對剪力絞組件3中最下層的一對剪力臂連接。

設計時，在底板1上固定安裝一個豎直的支撐板11，在豎直支撐板11的頂部安裝與支撐板11轉動連接的主動鏈輪9，在支撐板11下部安裝與支撐板11轉動連接的被動鏈輪14，主動鏈輪9和被動鏈輪14之間通過鏈條(圖中未示出)連接。主動鏈輪9固定安裝在一轉軸10上，該轉軸10朝著水平方向向車架外部伸出，在轉軸10的伸出端可以設置旋把，通過握住旋把順時針(或逆時針)旋轉轉軸10，使主動鏈輪9旋轉，帶動被動鏈輪14旋轉，從而帶動絲桿22旋轉；絲桿22旋轉時，使得滑塊15沿著絲桿22的軸向移動，并通過滑塊15帶動一對剪力絞組件3隨著移動；一對剪力絞組件3移動時，使得升降平臺4向上升起。為了使剪力絞組件3可以隨著滑塊15的移動而使升降平臺4沿豎直方向上升或下降，本實施例在底板1兩側設置沿底板1長度方向延伸的一對導軌20，并在連接軸16的兩端分別安裝滾輪19，當滑塊15移動時，帶動連接軸16兩端的滾輪19沿著導軌20行走，從而確保升降平臺4豎直升降且升降平穩。

其中，如圖1、圖2所示，本實施例的夾持裝置包括用于夾持貨物的一對夾持臂6和用于驅動一對夾持臂6伸縮的伸縮驅動機構。優選的，該伸縮驅動機構包括：其兩端搭設在升降平臺4的一對側板上的搖軸7，搖軸7的一端伸出于升降平臺4外(如圖1所示)；固定安裝在搖軸7兩端的一對齒輪(圖中未示出)，隨著搖軸7的旋轉而旋轉；固定安裝在升降平臺4的水平板上且與一對齒輪分別嚙合連接的一對齒條，當搖軸7旋轉時，帶動齒輪一邊旋轉一邊沿著對應的齒條移動；其中，一對夾持臂6的一端與一對齒輪分別固定連接，從而在齒輪沿著齒條移動時，夾持臂6可相對升降平臺的水平板移動，即，夾持臂相對升降平臺伸縮運動。優選的，為了便于搖動搖軸7，本實施例在搖軸7的外伸出于升降平臺4外的所述一端可以設置如圖2所示的搖把23。設計時，為了便于夾持臂6水平 移動，在升降平臺4的一對側板1上還分別開設通槽21，以便夾持臂伸縮運動時，搖軸7的兩端可沿著通槽移動(如圖2所示)。

進一步的，本實施例的夾持裝置除了具有的一對夾持臂6和伸縮驅動機構之外，還可以具有與一對夾持臂6連接的用于調節一對夾持臂6之間間距的間距調節機構(如圖1所示)，該間距調節機構包括：其兩端分別穿過升降平臺的一對側板的調節桿17；安裝在調節桿17上且位于其兩側的一對調節板8，一對調節板8與調節桿17通過反向螺紋連接；用于在其上安裝一對夾持臂6的一對耳板5，耳板5底部與對應的調節板8插接。其中，調節桿17的一端伸出于側板外，以便于旋轉調節桿17。

設計時，在調節板8的上表面開設凹槽，凹槽尺寸大于耳板下部的尺寸，以便耳板插置于凹槽內時，可在凹槽內滑動。當旋轉調節桿17時，帶動一對調節板8相對或相背移動，以便減小一對調節板之間的間距或增大一對調節板之間的間距；而隨著一對調節板的移動，一對耳板相對或相背移動，從而帶動安置在其上的一對夾持臂也相對或相背移動，達到調節一對夾持臂之間間距的目的，進而使夾持臂可以隨著夾持寬度不同的貨物進行間距調整，適用性更廣。

其中，本實用新型實施例的車架上還安裝有杠桿助力卸貨裝置(如圖1所示)，該杠桿助力卸貨裝置包括：與車架底板1兩側分別轉動連接的一對偏心輪組件18；將一對偏心輪組件連接在一起的連接桿組件12；其中，每個偏心輪組件18包括與底板1一側轉動連接的一個轉輪和與轉輪連接的觸地輪，轉輪和觸地輪通過連桿連接為三角或四角支架。連接桿組件12包括與一對三角或四角支架分別連接的一對豎直連桿和其兩端與一對豎直連桿分別連接的水平桿。設計時，轉輪和觸地輪之間的間距應大于轉輪至底板邊緣的間距，以便在卸貨時，通過朝著車架外扳動水平桿，可以使觸地輪繞著轉輪與底板的連接點為中心進行旋轉，旋轉到合適位置后，底板的帶有轉輪的一側向上翹起，使得觸地輪與地面接觸，而底板一側向上翹起后，貨物會從底板的另一側滑落，從而完成卸貨操作。卸貨時方便，且不會損壞貨物。

優選的，還可以在升降平臺的一對側板上安置用于將貨物綁定在升降平臺上的綁帶，從而有效避免在貨物運送過程中對貨物可能造成的損壞。

此外，本實施例還可以在底板1底部安置腳輪13，以便本實施例的小車能輕 松地通過電梯、住戶門等的門檻；此外，還可以在底板1上安裝彈簧減震裝置(圖中未示出)，可以大大減少在貨物拖運過程中的震動幅度，保護貨物，該彈簧減震裝置可以采用現有技術的結構，在此不對其結構進行描述。

綜上，與現有技術相比，本實用新型的裝卸拖運助力小車具有如下優點：

1、本實用新型的裝卸拖運助力小車，體積小、重量輕，安裝簡易，攜帶方便，搬運輕便，可隨車裝運，節省人力，避免了對貨品的磕碰，使搬運更快更安全。

2、本實用新型的裝卸拖運助力小車，不僅適用于網購商品的裝卸，而且能夠勝任從貨車停車位到居民樓電梯口(樓梯口)、從電梯內到客戶室內的拖運工作，且在搬運商品的過程中，有效減輕快遞人員勞動強度，并且保障商品安全和操作者人身安全。

3、本實用新型的裝卸拖運助力小車，除了具備裝卸商品功能，還兼具推送、移動和碼放商品的功能。

4、本實用新型的裝卸拖運助力小車，底板裝有杠桿助力卸貨裝置，能輕松地通過電梯、住戶門等的門檻，并減少拖運過程中的震動幅度，卸貨時更加方便。

盡管上文對本實用新型作了詳細說明，但本實用新型不限于此，本技術領域的技術人員可以根據本實用新型的原理進行修改，因此，凡按照本實用新型的原理進行的各種修改都應當理解為落入本實用新型的保護范圍。
