相關申請案

本申請案依據35u.s.c.§119要求2016年3月21日申請且標題為“用于手推童車的可拆卸式座椅附接件(removableseatattachmentforastroller)”的第62/311,224號美國臨時專利申請案的優先權，出于所有目的，所述美國臨時專利申請案的全部?jī)?nèi)容在此以引用的方式并入本文中。本申請案也是2015年1月15日申請的第14/597,420號美國專利申請案的部分繼續申請案，且依據35u.s.c.§120要求所述美國專利申請案的優先權，第14/597,420號美國專利申請案要求2014年4月25日申請的第14/261,558號美國專利申請案(現為第8,955,869號美國專利)的優先權，第14/261,558號美國專利申請案要求2009年12月4日申請的第12/631,375號美國專利申請案的優先權，第12/631,375號美國專利申請案要求2008年12月4日申請的第61/119,920號美國臨時專利申請案的優先權，以上申請案中的每一個的全部?jī)?nèi)容出于所有目的以引用的方式并入本文中。

本文中所公開的實施例通常涉及兒童手推車系統，且更確切地說，涉及用于手推童車的可拆卸式座椅附接件的設備和方法，所述可拆卸式座椅附接件能夠支撐座椅，所述座椅包含(但不限于)手推童車座椅、嬰兒座椅、搖籃、嬰兒車、汽車座椅或嬰兒背帶。

背景技術：

有多個幼兒的父母或監護人可能難以將他們的孩子從一處運送到另一處。兒童行動緩慢，容易分心，且因此可能落在后面。作為回應，許多父母和/或監護人購買了雙座椅手推童車，使得父母或監護人可以同時推送兩位兒童，且因此使得他們可以更高效地辦事、散步或慢跑。因此，雙座椅手推童車使得有多個幼兒的父母或監護人可以比他們僅有一個單座椅手推童車時獲得更多的自由度。

然而，永久固定的雙座椅手推童車也會有某些缺點。雙座椅手推童車大體上比單座椅手推童車更大(更寬和/或更長)，且因此在通過門口和商店中的過道時更難以操縱。雖然在雙座椅手推童車中一次能夠容納兩位兒童的優勢通常會彌補這些缺點，但在父母或監護人僅帶有一個孩子時，雙座椅手推童車的優勢就無法實現，但是缺點卻仍存在。

手推童車制造商試圖通過提供可調式手推童車來解決此問題，所述可調式手推童車可通過提供附接件，從具有單個座椅改動成具有兩個座椅，所述附接件為第二個孩子提供第二座椅，所述第二座椅懸掛在單座椅手推童車的座椅下方且略微往后。在其它實施例中，第二座椅可附接到在手推童車中進一步向前放置的座椅附接件。當前附接件機構可能有若干缺點。這些缺點包含永久地附著到手推童車框架，且占據不必要的空間，或在第二座椅未附接到手推童車時對不在手推童車中的兒童形成安全隱患。此外，座椅附接件的罩蓋(其用于在不使用時覆蓋座椅附接件機構的一部分)為可拆卸的，且在使用座椅附接件時可能容易丟失。

技術實現要素：

在一個實施例中，提供一種手推童車。所述手推童車包括：手推童車框架；耦合到手推童車框架的多個車輪；耦合到手推童車框架的第一座椅；沿著手推童車框架的第一部分安置的第一座椅附接件外殼；沿著手推童車框架的第二部分安置的第二座椅附接件外殼；第一可拆卸式座椅附接件配接器，其經配置以可拆卸方式耦合到第一座椅附接件外殼；和第二可拆卸式座椅附接件配接器，其經配置以可拆卸方式耦合到第二座椅附接件外殼。

在另一實施例中，提供一種將第二手推童車座椅附接到手推童車的方法。所述方法包括：提供手推童車，所述手推童車包括：手推童車框架；耦合到手推童車框架的多個車輪；耦合到手推童車框架的第一手推童車座椅；沿著手推童車框架的第一部分安置的第一座椅附接件外殼；沿著手推童車框架的第二部分安置的第二座椅附接件外殼；第一可拆卸式座椅附接件配接器；和第二可拆卸式座椅附接件配接器；其中第一和第二可拆卸式座椅附接件配接器中的每一個包括第一端和第二端，第二端包括座椅連接器；將第一可拆卸式座椅附接件配接器的第一端插入到第一座椅附接件外殼中；將第二可拆卸式座椅附接件配接器的第一端插入到第二座椅附接件外殼中；和將第二手推童車座椅耦合到第一可拆卸式座椅附接件配接器和第二可拆卸式座椅附接件配接器中的每一個的座椅連接器。

在一個實施例中，提供一種手推童車。所述手推童車包括：手推童車框架；第一座椅附接件外殼，其沿著手推童車框架的第一部分安置，且包括第一配接器接納空腔；第二座椅附接件外殼，其沿著手推童車框架的第二部分安置，且包括第二配接器接納空腔；第一可拆卸式座椅附接件配接器，其經配置以可拆卸方式耦合到第一座椅附接件外殼；和第二可拆卸式座椅附接件配接器，其經配置以可拆卸方式耦合到第二座椅附接件外殼，其中第一可拆卸式座椅附接件配接器和第二可拆卸式座椅附接件配接器中的每一個包括：第一端；第二遠端；外表面；和沿著外表面安置于第一端與第二端之間的閂鎖突片。

附圖說明

為了更完整地理解本發明和其某些特征，現結合如下簡要描述的附圖參考以下描述：

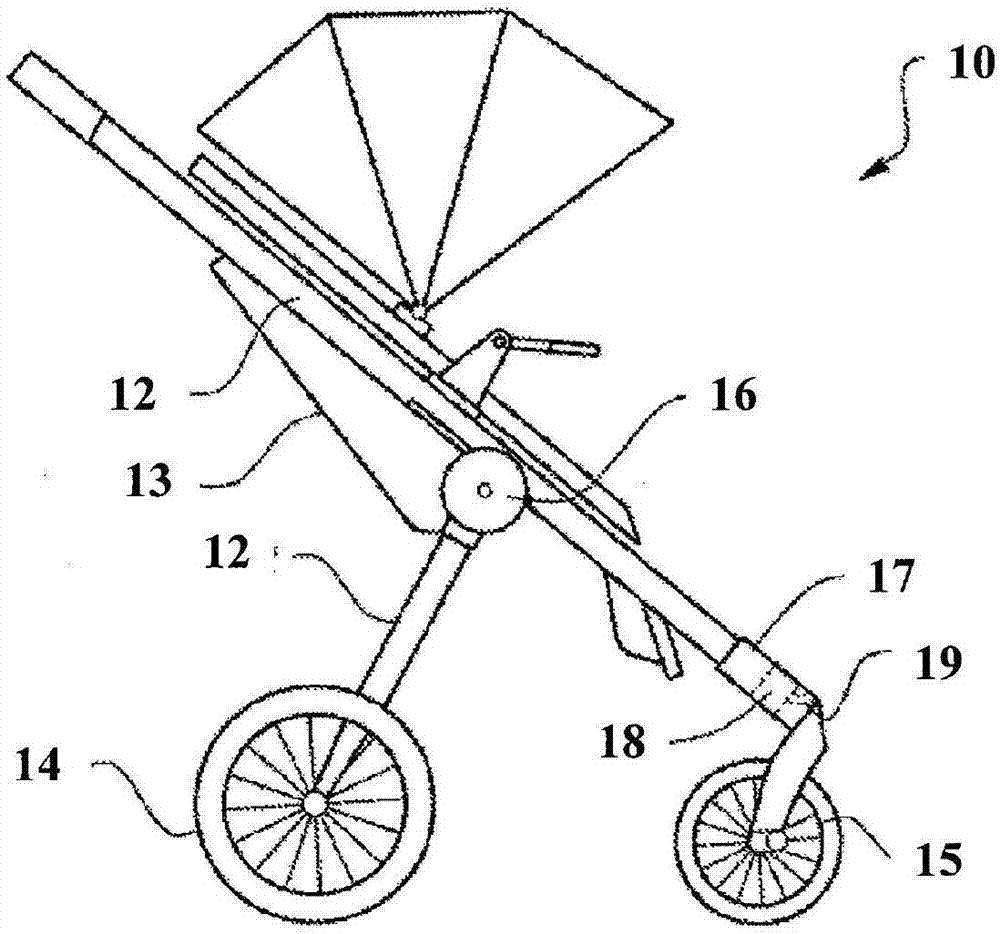

圖1呈現根據本發明的一個實例實施例的單手推童車設備的側面視圖。

圖2呈現根據本發明的一個實例實施例的將單手推童車轉換成雙手推童車的座椅附接件的局部側面視圖。

圖3呈現根據本發明的一個實例實施例的附接到圖2的座椅附接件的圖1的單手推童車的組合的側面視圖。

圖4呈現根據本發明的一個實例實施例的能夠支撐圖2的附接件上的汽車座椅的座椅附接件的透視圖。

圖5呈現根據本發明的一個實例實施例的附接到呈類似三輪車的騎乘裝置形式的附接件的圖1的單手推童車的組合的側面視圖。

圖6a呈現用于支撐手推童車上的配件的配件附接件的視圖，而圖6b呈現根據本發明的一個實例實施例的用于附接到圖6a的配件附接件的袋子或錢包的視圖。

圖7呈現根據本發明的一個實例實施例的用于支撐座椅的包括一個車輪的附接件的透視圖。

圖8a到h呈現根據本發明的一個實例實施例的能夠通過使用可拆卸式座椅附接件配接器從單座椅手推童車轉換成雙座椅手推童車的手推童車設備的多個視圖。

圖9呈現根據本發明的一個實例實施例的具有用于附接第二座椅的左和右附接件框架部件的手推童車的一個型號的透視圖。

圖10呈現根據本發明的一個實例實施例的附接件框架部件的正面視圖。

圖11為根據本發明的一個實例實施例的展示座椅附接件外殼的手推童車的局部透視圖。

圖12為根據本發明的一個實例實施例的座椅附接件外殼的局部透視圖。

圖13a到c為根據本發明的一個實例實施例的以可拆卸方式耦合到座椅附接件外殼的可拆卸式座椅附接件配接器的局部透視圖。

圖14a到c為根據本發明的另一實例實施例的座椅附接件外殼的替代實施例的局部透視圖。

具體實施方式

現將參考附圖在下文中更加全面地描述本發明的實例實施例，在這些附圖中示出了實例實施例。然而，本文所公開的概念可以許多不同的形式來體現，并且不應被解釋為限于在本文中闡述的示范性實施例；實際上，提供這些實施例是為了使本發明將是透徹且完整的，并且這些實施例將把本發明的范圍完整地傳達給所屬領域的技術人員。在整個說明書中，相似數字是指相似但不一定相同的元件。

本文中所描述且在圖中所示的實例實施例是參考嬰兒或兒童手推車進行描述的，所述嬰兒或兒童手推車可經配置以從單座椅手推童車調整為多座椅手推童車。雖然實例實施例通常將參考從手推童車添加或移除座椅來描述，但提及座椅僅出于示例目的，因?yàn)榭蓮氖滞仆?chē)添加或移除的座椅或部分可包含(但不限于)手推童車座椅、嬰兒座椅、搖籃、嬰兒車、汽車座椅或嬰兒背帶。作為替代實施例，手推童車座椅、嬰兒座椅、搖籃、嬰兒車、汽車座椅和/或嬰兒背帶中的每一個應被單獨理解為下文所描述的可拆卸式/添加式嬰兒或兒童手推車座椅。

實例可調式手推童車的某些尺寸及其特征在本文中使用術語“約”加以描述。如本文所使用，術語“約”指示所描述尺寸中的每一者并非嚴格邊界或參數，且不排除其功能上類似的變化。除非上下文或描述另有指示，否則結合數字參數使用術語“約”指示所述數字參數包含變化，使用在所屬領域中公認的數學及工業原理(例如，舍入、測量或其它系統誤差、制造公差等)，所述變化將不改變最低有效數字。

此外，可調式手推童車的尺寸之間以及可調式手推童車的特征之間的某些關系在本文中使用術語“大體上”加以描述。如本文所使用，術語“大體上”和“大體上相等”指示所述相等關系不是嚴格的關系且不排除其功能上類似的變化。除非上下文或描述另外指示，否則術語“大體上”或“大體上相等”結合兩個或更多個所描述尺寸的使用指示所述尺寸之間的相等關系包含將不改變所述尺寸的最低有效數位的變化，所述變化使用所屬領域中公認的數學和工業原理(例如，舍入、測量或其它系統誤差、制造公差等)。如本文所使用，術語“大體上恒定”指示所述恒定關系不是嚴格的關系且不排除其功能上類似的變化。如本文所使用，術語“大體上平行”指示所述平行關系不是嚴格的關系且不排除其功能上類似的變化。

如上文所論述，父母或監護人可發覺自己處于如下情形中：在一個手推童車中運送兩個兒童更為方便，但是同時也發覺既有單手推童車又有雙手推童車是不便的。座椅附接件的實施例解決此問題。在一方面，用于手推童車的座椅附接件的實施例能夠?qū)问滞仆?chē)轉換成雙手推童車。座椅附接件可支撐座椅，例如(但不限于)手推童車座椅、嬰兒座椅、搖籃、嬰兒車、嬰兒背帶或汽車座椅。因此，父母或監護人不需要既有單手推童車又有雙手推童車。手推童車經配置以接納座椅附接件，所述座椅附接件用于將單手推童車轉換成雙手推童車，這為用戶帶來了便利。單手推童車可通過將座椅附接件附接到單手推童車而連接到雙手推童車，且接著附接第二座椅。因此，用于將單手推童車轉換成雙手推童車的座椅附接件的實施例可包含能夠連接到手推童車框架的至少一個連接器部分和能夠支撐座椅的座椅支撐元件。

圖1呈現根據本發明的一個實例實施例的單手推童車設備10的側面視圖。參看圖1，其僅展示單手推童車10的一側，然而，大部分組件包含在所述單手推童車的另一側上的互補組件，但在圖1中未示出。實例單手推童車10包含框架12，所述框架支撐座椅13。框架12可任選地包含至少一個(且在某些實施例中優選為兩個)折疊機構16，所述折疊機構允許手推童車10折疊到更便于存放或運送手推童車10的大小。

在圖1的實例實施例中，座椅13示出為典型手推童車座椅。然而，單手推童車中可使用其它類型的座椅。座椅13可永久地附著到框架12，或以可釋放方式連接，以使得所述座椅能夠被移除且被不同座椅取代。如本文中所使用，“以可釋放方式連接”或“以可釋放方式附接”意味著連接不是永久連接，且連接能夠被手推童車10的用戶連接和斷開連接，而不需要特殊工具或特殊技能。可釋放連接包含(但不限于)按鈕、搭扣、摩擦接頭、過盈接頭、帶螺紋連接、鎖片、楔形連接、其它緊固件或類似者。在一對后輪14和一對前輪15上支撐框架12。在此實例實施例中，后輪14固定，且在框架12上不會轉動或樞轉，而該對前輪15能樞轉，從而使單手推童車10的轉向更容易且更方便。但是在某些手推童車中，樞轉車輪可為優選的，具有固定非樞轉車輪的手推童車也很常見，且被認為是本發明的部分的選項。在某些實例實施例中，單手推童車10不需要一對前輪15或后輪14，且一對前輪15或一對后輪14中的任一對可被單個車輪取代。在某些實例實施例中，包含帶傘手推童車、慢跑手推童車、全地形手推童車以及其它手推童車的單手推童車10可僅包含一個前輪15。

實例單手推童車10還可包含一個或多個座椅附接件，所述座椅附接件能夠?qū)⑷魏涡褪降膯问滞仆?chē)轉換成雙手推童車，所述雙手推童車包含具有一個或兩個前輪的手推童車。在一個實例實施例中，手推童車10可包含兩個附接件部分17。在一個實例中，附接件部分17可定位于手推童車10的前部上或附近，從而允許座椅附接件和座椅連接到手推童車10的前部部分。附接件部分17可允許例如用于將單手推童車10轉換成雙手推童車(如圖3中所展示)的座椅附接件等座椅附接件連接到手推童車。雖然圖3中僅展示一個座椅附接件，但手推童車10通常可包含如圖3中所示的兩個座椅附接件或可包含兩個座椅支撐元件的一個座椅附接件。在某些實例實施例中，手推童車10可包含左側和右側附接件部分17。用于手推童車10的座椅附接件可進一步包含能夠在附接件部分17處連接到手推童車框架的對應連接器部分。盡管用于手推童車的座椅附接件是關于單手推童車描述的，但是附接件可類似地附接到雙手推童車。因此，座椅附接件的實例實施例因此可用以在需要時將雙手推童車轉換成三手推童車。

圖2呈現根據本發明的一個實例實施例的將單手推童車轉換成雙手推童車的座椅附接件的局部側面視圖。現參看圖1和2，實例座椅附接件20經展示成解鎖且折疊配置。座椅附接件20包含：一個或多個連接器部分21，其能夠連接到附接件框架部件24；兩個座椅附接件元件22，其能夠支撐座椅；和車輪23。在此實例實施例中，連接器部分21連接到座椅附接件20的后部，從而允許座椅附接件20連接到手推童車(例如圖1中示出的手推童車10)的前部。在其它實例實施例中，座椅附接件20可包含大于一個車輪23、一個連接器部分21、一個座椅支撐元件或這些元件的組合。在具有一個車輪的手推童車的實例實施例中，附接件框架部件可例如在前輪叉上。

座椅附接件20可包含車輪支撐框架26，所述車輪支撐框架將車輪23連接到附接件20的附接件框架部件24。每一附接件框架部件24具有第一端和第二端。第一端能夠連接到手推童車框架，且第二端可連接到座椅支撐元件22。如圖2中所示，座椅附接件20可包含車輪支撐框架26，所述車輪支撐框架樞接到兩個附接件框架部件24。車輪支撐框架26或附接件框架24可橫跨兩個附接件部分17之間的手推童車的寬度。樞接27允許座椅附接件20折疊，且便于存放或運送，但并非本發明的所有實例實施例皆需要如此。樞接27可為任選的，且提供更大的便利性，然而，座椅附接件20的其它實例實施例可包含以可釋放方式連接的車輪支撐框架或剛性框架，可并入所述框架以制造具有較大強度的座椅附接件，以供在可能需要更強座椅附接件的情形下(例如全地形或慢跑手推童車)使用。車輪支撐框架26可在任一點連接于附接件框架24上。在某些實例實施例中，車輪支撐框架26在連接器部分21附近或在附接件框架24的中間附近連接到附接件框架24。

在某些實例實施例中，沒有車輪的座椅附接件可例如包含連接器部分21或附接件框架部件24和座椅附接部件22。在此實例實施例中，不需要樞接27、車輪支撐框架26、滑動連接器25或車輪23。

座椅附接件20也可包含折疊機構，所述折疊機構包含連接到撐桿28的第一端的滑動連接器25。撐桿28的第二端可樞接到車輪支撐框架26。在此類實施例中，滑動連接器25可在附接件框架部件24上的第一位置與第二位置之間移動。隨著滑動連接器25的移動，撐桿28將車輪支撐框架26從使用中位置推動到存放位置。如圖2所示，存放位置更為緊湊。此外，座椅附接件20的某些實例實施例也可包含鎖定機構27，所述鎖定機構能夠?qū)⒆胃浇蛹?0固定到手推童車，例如圖1中示出的手推童車10。鎖定機構29可通過將滑動連接器25移動到使用中位置而嚙合，在所述使用中位置，車輪支撐框架28和車輪23伸展。在某些實例實施例中，座椅附接件20的車輪23樞接到連接器部分21，且在車輪23處于使用中位置時，鎖定可釋放連接，且在將車輪23移動到存放位置時，解鎖可釋放連接，從而允許從手推童車10移除座椅附接件20。可存放座椅附接件20，且手推童車10可便于用作單手推童車。設計時，座椅附接件20可再連接到手推童車10，以在需要時用作雙手推童車。座椅附接件部分可固定到手推童車框架上的適當位置，且鎖定機構可供具有或不具有車輪的實施例使用。座椅附接件或手推童車框架可包含用于將手推童車和座椅附接件固定在一起的鎖定機構。鎖定機構可為能夠在使用期間將組件固定一起的任何機構，且可為例如摩擦鎖定裝置、帶螺紋連接、孔中的栓釘或過盈鎖定裝置，例如孔中的釘。如圖2的實例實施例中所示，在座椅附接件20從展開位置移動到折疊位置時，鎖定機構29隨著車輪支撐框架26一起樞轉。鎖定機構29可滑動到圖1中示出的手推童車10的附接件框架部件24中的孔或凹口中。因此，通過將座椅附接件20的附接件部分21安放在手推童車10的附接件部分17的槽18中，座椅附接件20可附接到手推童車10。滑動連接器25可移動到使用中位置，移動車輪支撐框架，且將鎖定機構29安放到手推童車10的鎖定槽19中。

在某些實例實施例中，座椅附接件20的連接器部分21具有圓柱形或大體上圓柱形形狀。連接器部分21可插入到圖1的手推童車10的附接件部分17的圓柱形或大體上圓柱形槽18中，以固定座椅附接件，且將單手推童車轉換成雙手推童車，如圖3中所示。在其它實例實施例中，座椅附接件20可包含具有任何幾何或非幾何形狀的任何類型的連接器部分。連接器部分21可具有實心或管狀構造，且可為任何截面形狀，包含(但不限于)例如圓形、多邊形、正方形、矩形和三角形。可利用其它附接件機構將座椅附接件連接到手推童車10，所述附接件機構例如(但不限于)u形支架、u形螺栓、管夾、o形支架、螺釘、螺栓或其它夾持或附接構件。手推童車10的附接件框架部件24可具有互補和/或配合形狀，所述形狀允許將連接器部分21固定到手推童車的附接件部分。

圖3呈現根據本發明的一個實例實施例的附接到圖2的座椅附接件20的圖1的單手推童車10的組合的側面視圖。不參看圖3，座椅附接件20以可拆卸方式耦合到單手推童車10以形成雙手推童車。雙手推童車配置經展示成具有呈直列式配置的兩個手推童車座椅13，但雙手推童車上也可支撐其它配置，例如手推童車座椅和搖籃或嬰兒車。此外，座椅附接件20的座椅支撐元件22可能能夠支撐處于前向位置或后向位置的前部手推童車座椅13。

圖3中的手推童車10的實例實施例僅展示為一種類型的手推童車的實例，手推童車10的框架可為許多可能配置中的任一個。座椅附接件配件的實例實施例可經配置以在手推童車的任何此類配置上使用。舉例來說，在另一實例實施例中，嬰兒手推童車可不包含兩個前輪，可不包含折疊機構，或可僅包含僅一個折疊機構。此外，嬰兒手推童車可包含嬰兒手推童車10中未包含的額外特征。舉例來說，手推童車可任選地包含固定前輪、完全不同的框架配置或在手推童車座椅下方的存放籃。

座椅支撐件部件可為能夠支撐座椅附接件20上的座椅的任何配置。圖4呈現根據本發明的一個實例實施例的供與汽車座椅或其它嬰兒座椅一起使用的座椅支撐件部件40的另一實例實施例。現參看圖4，座椅支撐件部件40可包含主要支撐件41。主要支撐件41可包含用于支撐座椅的中心部分的托架。座椅的另一部分可抵靠著支撐桿42擱置。在此實例中，可調整支撐桿42以適應不同形狀和大小的座椅。支撐桿42可在孔隙43內滑動，且在支撐桿42處于所要位置以支撐特定座椅時鎖定在適當?shù)奈恢谩Ｒ虼耍沃斡趦蓚€(gè)主要支撐件41和支撐桿42上。通過圍繞座椅纏繞皮帶44和45且利用鎖扣或其它固定構件將皮帶鎖定在此位置中，座椅可進一步固定于座椅附接部件40中。

圖5呈現根據本發明的一個實例實施例的附接到呈類似三輪車的騎乘裝置形式的附接件的圖1的單手推童車10的組合50的側面視圖。參看圖5，組合50包含手推童車10和座椅附接件51。在一個實例中，座椅附接件51為類似三輪車的附接件，其包含連接器部分52、具有座椅支撐元件56的框架53、座椅57和車輪55。類似三輪車的附接件可附接到手推童車10，從而允許在手推童車10中推動一個兒童，且另一個兒童乘坐座椅附接件51。座椅附接件51也可為其它形狀，例如汽車、卡車或動物形狀。

在某些實例實施例中，手推童車10可包含額外配件附接件部分58。配件附接件部分58附接到手推童車10的框架部件。圖6a上展示配件附接件部分58的實施例。此實施例尤其可用于將如圖6b中所示的袋子或錢包64附接到手推童車10。

在使用手推童車時，父母或監護人通常會攜帶其它物品，例如錢包、雜貨袋、蜂窩電話、尿布、清潔濕巾或其它個人或嬰兒相關物品。一些手推童車具有用于放置此類物品的底部存放筐。然而，這些存放筐可能不便于使用，或一些輕量型手推童車不包含此類存放筐。因此，手推童車的用戶可將錢包或購物袋懸掛在手推童車的把手上。這是便利的，因?yàn)榇右子谑褂茫咽稚洗拥闹亓靠墒沟檬滞仆?chē)不平衡，且增加手推童車向后倒的傾向。從手推童車的把手懸掛的重袋子可使得手推童車向后翻倒，甚至是在座椅中有兒童的情況下。如果手推童車面臨上坡、不平坦地形、推上路緣或被很小的兒童占用，那么所述問題會更壞。舉例來說，配件附接件58可通過上文所描述的任何夾持或附接方法附接到手推童車10的框架。優選地，配件附接件58在手推童車10的重心附近附接以避免形成手推童車10的不平衡條件。如圖6a中所示，配件附接件58在折疊機構附近連接到手推童車10的手推童車框架12。配件附接件58的某些實例實施例包含用于連接到手推童車框架的第一端61和用于以可釋放方式連接到配件64的第二遠端62。第一端61可包含孔隙64，所述孔隙可連接到手推童車10的框架12。在某些實例實施例中，孔隙64會成某一角度，以使得在配件附接件部分58的軸水平或大體上水平時。配件附接件58可任選地包含肋板63，所述肋板用于將配件64固定到配件附接件58。肋板63可被包含例如摩擦接頭、螺紋接頭或過盈接頭的任何其它鎖定元件或固定構件代替。

圖6b中展示用于附接到配件附接件58的配件64的一個實例。在此實例中，配件64為袋子或錢包。配件64可包含附接件部分65，所述附接件部分能夠固定到配件附接件58上的附接件部分62。配件64可通過將附接件部分65固定到附接件部分62而固定于手推童車10上。附接件部分65可在配件附接件58的圓柱形附接件部分62之上滑動。附接件部分65可包含內部環狀凹槽，所述環狀凹槽接納肋板63，所述肋板將配件58固定到手推童車10。因此，配件64在手推童車的中心部分(從側面看)以可拆卸方式耦合到手推童車10。因此，將袋子或錢包64方便地固定到手推童車10，同時不會造成手推童車10的不平衡條件。

圖7呈現根據本發明的一個實例實施例的用于支撐包括一個車輪73的座椅的附接件70的透視圖。現參看圖7，實例座椅附接件70可包含兩個座椅附接部件71、兩個連接器部分72和車輪73。兩個座椅附接部件71和車輪73可安置或以其它方式安放成三角形關系。在某些實例實施例中，如果將較重兒童放置在附接到座椅附接部件71的座椅中，那么車輪73為連接到座椅附接件70的手推童車10提供額外穩定性。

圖8a到h呈現根據本發明的另一實例實施例的能夠通過使用可拆卸式座椅附接件配接器從單座椅手推童車轉換成雙座椅手推童車的手推童車設備的多個視圖。現參看圖8a到h，實例手推童車設備80可包含手推童車框架81，所述手推童車框架能夠支撐一個或多個手推童車座椅85、86。在一個實例實施例中，手推童車框架81可由彼此固定耦合和/或以可拆卸方式耦合的一塊或多塊制成。手推童車框架81可包含為中空管道的部分和為實心管道的其它部分，且可由金屬、塑料或所屬領域中已知的其它材料制成。

在一個實例實施例中，手推童車框架81可包含一對前輪支撐框架81a(僅展示左前輪支撐框架)、一對后輪支撐框架81b(僅展示左后輪支撐框架)、一對上部管支撐框架81c(僅展示左上部管支撐框架)、具有耦合到左上部管支撐框架81c的第一端和耦合到右上部管支撐框架81c的第二遠端的把手部分81d，以及具有耦合到左前輪支撐框架81a(直接或經由下文在圖11中論述的第一座椅附接件外殼1105)的第一端和耦合到右前輪支撐框架81a(直接或經由下文在圖11中論述的第二座椅附接件外殼1110)的第二遠端的腳墊支撐框架81f。在某些實例實施例中，每一前輪支撐框架81a可固定耦合或可旋轉地耦合到其對應的上部管支撐框架81c。此外，在某些實例實施例中，左上部管支撐框架81c、把手81d和右上部管支撐框架81c可由單塊材料(例如單塊彎曲空心金屬或塑料管道)制成。或者，左上部管支撐框架81c、把手81d和右上部管支撐框架81c中的每一個可為彼此耦合的具有相同或不同材料的單獨塊。

示范性手推童車框架81也可包含一對折疊機構81e(僅展示左折疊機構)。在一個實例中，每一折疊機構81e可直接或間接耦合到在手推童車80的對應側(左側和右側)上的對應前輪支撐框架81a、后輪支撐框架81b和上部管支撐框架81c。在某些實例實施例中，對應前輪支撐框架81a、后輪支撐框架81b和上部管支撐框架81c中的一個或多個可旋轉地耦合，且可圍繞穿過折疊機構81e界定的一個或多個軸進行旋轉調整。因此，在某些實例實施例中，折疊機構81e允許手推童車80折疊成更緊湊大小，以用于存放或運輸。圖8b展示處于折疊配置的手推童車10。

實例手推童車80也可包含直接或間接耦合到手推童車框架81(例如，經由如圖11中所示的座椅附接件外殼1105、1110中的一個)的至少一個前輪82。圖8b呈現實例實施例，其中手推童車80可包含兩個前輪82，一個前輪82在左前輪支撐框架81a附近耦合到手推童車80，且第二前輪82在右前輪支撐框架81a附近耦合到手推童車80。實例手推童車80也可包含直接或間接耦合到手推童車框架81(例如，對應后輪支撐框架81b)的至少一個后輪83。圖8b呈現實例實施例，其中手推童車80可包含兩個后輪83，一個后輪83耦合到左后輪支撐框架81b，且第二后輪83耦合到右后輪支撐框架81b。

手推童車80也可包含固定或以可拆卸方式耦合到手推童車框架81的第一手推童車座椅86。舉例來說，第一手推童車座椅86可包含在第一手推童車座椅86的左側上的左連接器和在第一手推童車座椅86的右側上的右連接器，從而以可拆卸方式將第一手推童車座椅與手推童車框架81耦合以及解耦。在一個實例中，左連接器和右連接器中的每一個可為第一手推童車座椅86中的空腔，且可經配置以在其中接納對應座椅附接件配接器(例如，卡口連接器)的至少一部分。在另一實例實施例中，左連接器和右連接器各自可為突片或槽，所述突片或槽經配置以沿著手推童車框架81耦合到對應槽或突片。

手推童車80也可包含可拆卸式座椅附接件配接器84，所述可拆卸式座椅附接件配接器以可拆卸方式耦合到框架81，以使得座椅附接件配接器84可在手推童車80未使用第二手推童車座椅時與框架81解耦，且存放起來。在一個實例實施例中，每一可拆卸式座椅附接件配接器可通過將配接器84耦合到沿著框架81安置的座椅附接件外殼中而耦合到框架。在一個實例中，座椅附接件外殼(例如下文在圖11到14c中所描述的座椅附接件外殼)可與手推童車框架的全部或一部分形成為一整體(例如，與前輪支撐框架81a形成為一整體)。或者，座椅附接件外殼可為單獨設備，其通過將多塊框架81耦合在一起而耦合到框架81或合并到框架81中。框架81和每一座椅附接件外殼可由包含金屬和塑料的相同或不同材料制成。

盡管圖8a的側視圖中無法見到，但是手推童車80的典型實施例將包含至少兩個可拆卸式座椅附接件配接器84(至少一個沿著手推童車80沿著手推童車框架81的每一左側和右側)。舉例來說，至少一個可拆卸式座椅附接件配接器可支撐第二手推童車座椅85的每一側面。在某些實例實施例中，可拆卸式座椅附接件配接器84中的每一個可由一塊或多個部分組成。可拆卸式座椅附接件配接器84可具有能夠安全地支撐手推童車上的座椅的任何設計。在一個實例中，可拆卸式座椅附接件配接器84經配置以具有以可拆卸方式耦合到框架81和/或座椅附接件外殼的第一端，以及經配置以可拆卸方式耦合到第二手推童車座椅85的第二遠端。可拆卸式座椅附接件配接器84經設計成能夠在第一手推童車座椅86的前部支撐第二手推童車座椅85。手推童車80還可包含存放籃87。

在某些實例中，可拆卸式座椅附接件配接器84中的每一個在豎直高度處以可拆卸方式耦合到第二手推童車座椅85，所述豎直高度大體上低于第一手推童車座椅86附接到手推童車框架81的豎直高度，由此在第一手推童車座椅86和第二手推童車座椅85兩者皆耦合到手推童車80時，將第二手推童車座椅85安放在大體上低于第一手推童車座椅86的垂直位置的垂直位置處。第二手推童車座椅85的豎直安放與第一手推童車座椅86相比的差別改進了在手推童車座椅85、86兩者皆耦合到手推童車80時從手推童車10的前部接觸第一手推童車座椅86的方式。此外，在某些實例實施例中，前部手推童車座椅85可大體上安放在前輪82之上，以使得手推童車80保持穩定。舉例來說，第二手推童車座椅85可大體上位于前輪82之上，且第一手推童車座椅86可大體上位于后輪83之上。此外，可安放座椅85、86以使得手推童車80的重心在前輪82在后輪83之間。

在某些實例實施例中，可拆卸式座椅附接件配接器84能夠支撐第二手推童車座椅85，以使得第二手推童車座椅85中的兒童大體上在大體上鄰近于第二手推童車座椅85的連接點的手推童車80的框架81上方。第二手推童車座椅85相對于框架81的此種安放使得較容易使用第二手推童車座椅85，不會阻礙使用存放籃87，實現座椅85、86的更多的多功能配置，允許更多種座椅85、86附接到框架81，且允許父母或監護人更容易監控和看見每一手推童車座椅85、86中的兒童。

圖8a的實例手推童車也可包含第一手推童車座椅86。在某些實例實施例中，與前輪82相比，第一手推童車座椅86通常可位于更靠近把手部分81d處。第一手推童車座椅86可固定耦合或以可拆卸方式耦合到框架81。在其中第一手推童車座椅86以可拆卸方式耦合到框架81的某些實例實施例中，第一手推童車座椅86可從前向配置調整為后向配置，且反之亦然，如例如圖8b到c中所示。此外，第二手推童車座椅85在耦合到對應的可拆卸式座椅附接件配接器84時可從前向配置調整為后向配置，且反之亦然。

圖8c到h呈現可以可拆卸方式耦合到手推童車80的多種類型的手推童車座椅的組合的額外實例。舉例來說，在圖8d中，第二手推童車座椅86可被嬰兒背帶93代替，所述嬰兒背帶可以可拆卸方式耦合到至少兩個可拆卸式座椅附接件配接器84中的每一個，且第一手推童車座椅86可在前向位置中耦合到手推童車。在如圖8e中所示的另一實例中，第一手推童車座椅86可被兒童背帶91代替，所述兒童背帶可耦合到框架81，且安放在第一座椅位置中，且第二手推童車座椅85可在后向位置中借助于至少兩個可拆卸式座椅附接件配接器84耦合到手推童車80。在如圖8f中所示的又一實例中，圖8e的兒童背帶91可被嬰兒車92代替，所述嬰兒車在第一座椅位置中以可拆卸方式耦合到手推童車81。在如圖8g中所示的再一實例配置中，兩個兒童背帶93可以可拆卸方式耦合到手推童車框架81。舉例來說，前部?jī)和硯Э山柚谥辽賰蓚€(gè)可拆卸式座椅附接件配接器84中的每一個耦合到手推童車。在另一實例配置中，兒童背帶93中的一個可被嬰兒車或搖籃92代替，如圖8h中所示。

在某些實例實施例中，手推童車80還可包含沿著上部管支撐框架81c以可拆卸方式耦合到框架81(或大體類似于下文描述的那些外殼1105、1110的另一對座椅附接件外殼)的可拆卸式座椅附接件配接器89的第二集合。可拆卸式座椅附接件配接器89的第二集合可與本文中所描述的可拆卸式座椅附接件配接器84大體上相同或完全相同，且可以與可拆卸式座椅附接件配接器84大體上相同的方式耦合到框架81(或?qū)?yīng)座椅附接件外殼)，如下文較詳細論述。可拆卸式座椅附接件配接器89的第二集合可包含用于以可拆卸方式耦合和解耦第一手推童車座椅86或本文中所描述的任何其它形式的座椅與手推童車框架81或?qū)?yīng)座椅附接件外殼的至少兩個配接器(沿著手推童車80的每一左側和右側至少一個)。

在一個實例實施例中，如圖9到10中所示，手推童車80可包含一個或多個和優選兩個座椅支撐元件84。座椅支撐元件84連接到，且可以可拆卸方式耦合到手推童車80前輪支撐框架81a。在某些實例實施例中，座椅支撐元件84鄰近于框架81的前輪支撐部分81a。或者，座椅支撐元件84僅在手推童車80上的第一手推童車座椅86(圖8a)的附接點之前，且安放在低于所述附接點的豎直水平處。座椅支撐元件84能夠在手推童車座椅86前部支撐第二手推童車座椅85(參見圖8a)。這為手推童車80的用戶提供便利性和變通性。座椅支撐元件84可固定附接或以可拆卸方式附接到前輪支撐部分81a。在某些實例實施例中，前部座椅85可大體上安放在前輪15之上，以使得手推童車80保持穩定。優選地，應安放座椅85、86以使得手推童車80的重心在前輪15與后輪14之間。如果不可將額外車輪放置在如先前描述的附接件上，那么座椅支撐元件84可進一步包含座椅連接器88。在一個實例中，座椅連接器88可沿著座椅支撐元件84的頂端安置。實例座椅連接器88可為多用途通用連接器，所述連接器允許在座椅支撐元件84上互換不同座椅。任何型式的座椅可經配置以連接到座椅連接器88，例如(但不限于)手推童車座椅、嬰兒座椅、搖籃、嬰兒車、嬰兒背帶或汽車座椅。如圖9中所示，座椅支撐元件84也可包含連接器部分21。連接器部分21能夠經由附接件部分17和槽18將座椅附接件連接到框架81。

在某些實例實施例中，座椅附接件20的連接器部分21具有圓柱形或大體上圓柱形形狀。連接器部分21可插入到圖9到10的手推童車80的附接件部分17的圓柱形或大體上圓柱形槽18中，以固定座椅附接件，且將單手推童車轉換成雙手推童車，如圖8a中所示。連接器部分21可為實心或管狀構造，且可為任何截面形狀，包含(但不限于)例如圓形、多邊形、正方形、矩形和三角形。

圖11為展示根據本發明的一個實例實施例的座椅附接件外殼1105的手推童車80的局部透視圖。現參看圖8a和11，實例手推童車80可包含第一座椅附接件外殼1105和第二座椅附接件外殼1110。第一座椅附接件外殼1105可包含第一端1105a，所述第一端具有用于以滑動方式接納且固定或以滑動方式將第一端1105a耦合到左前輪支撐框架81a的第一端的空腔。舉例來說，左前輪支撐框架81a可具有大體上圓形或橢圓形截面，且第一端1105a的空腔可具有對應圓形或橢圓形截面，從而以滑動方式在空腔中接納左前輪支撐框架81a的一部分。在一個實例中，左前輪支撐框架81a可由壓配合固持器固持在第一端1105a的空腔中。或者，左前輪支撐框架81a上的彈簧負載按鈕可沿著第一座椅附接件外殼1105的側中的一個安放到對應開口中。

第一座椅附接件外殼1105也可包含第二端1105b，所述第二端包含用于將前輪82中的一個耦合到第一座椅附接件外殼1105的第二空腔。車輪82可通過壓配合固持器以可拆卸方式耦合到第一座椅附接件外殼1105的第二端1105b。或者，前輪設備82上的彈簧負載按鈕82a可安放到第二端1105b的空腔中，且沿著第一座椅附接件外殼1105的側中的一個安放到對應開口1115中。在一個實例實施例中，第一座椅附接件外殼1105可包含附接臂1120，所述附接臂在通常正交于外殼1105的縱軸的方向上延伸遠離第一座椅附接件外殼1105的一側。附接臂1120可包含自由端1105c，所述自由端包含用于在其中接納且固定耦合或以滑動方式耦合第一座椅附接件外殼1105到腳墊支撐框架81f的第一端的空腔。腳墊支撐框架81f可通過壓配合固持器以可拆卸方式耦合到附接臂1120的自由端1105c。或者，腳墊支撐框架81f上的彈簧負載按鈕可安放到自由端1105c的空腔中，且沿著附接臂1120的側中的一個安放到對應開口中。

第二座椅附接件外殼1110可包含第一端1110a，所述第一端具有用于以滑動方式接納且固定或以滑動方式耦合第一端1110a到右前輪支撐框架81a的第一端的空腔。舉例來說，右前輪支撐框架81a可具有大體上圓形或橢圓形截面，且第一端1110a的空腔可具有對應圓形或橢圓形截面，從而以滑動方式在空腔中接納右前輪支撐框架81a的一部分。在一個實例中，右前輪支撐框架81a可通過壓配合固持器固持在第一端1110a的空腔中。或者，右前輪支撐框架81a上的彈簧負載按鈕可沿著第二座椅附接件外殼1110的側中的一個安放到對應開口中。

第二座椅附接件外殼1110也可包含第二端1110b，所述第二端包含用于將前輪82中的一個耦合到第二座椅附接件外殼1110的第二空腔。車輪82可通過壓配合固持器以可拆卸方式耦合到第二座椅附接件外殼1110第二端1110b。或者，前輪設備82上的彈簧負載按鈕可安放到第二端1110b的空腔中，且沿著第二座椅附接件外殼1110的側中的一個安放到對應開口中。在一個實例實施例中，第二座椅附接件外殼1110可包含附接臂1125，所述附接臂在通常正交于外殼1110的縱軸的方向上延伸遠離第二座椅附接件外殼1110的一側。附接臂1125可包含自由端1110c，所述自由端包含用于在其中接納且固定耦合或以滑動方式耦合第二座椅附接件外殼1110到腳墊支撐框架81f的第二遠端的空腔。腳墊支撐框架81f的第二端可通過壓配合固持器以可拆卸方式耦合到附接臂1125的自由端1110c。或者，腳墊支撐框架81f上的彈簧負載按鈕可安放到自由端1110c的空腔中，且沿著附接臂1125的側中的一個安放到對應開口中。

在某些實例實施例中，座椅附接件外殼1105、1110中的每一個的全部或一部分可被挖空，從而具有外側。座椅附接件外殼1105、1110中的每一個可包含沿著相應座椅附接件外殼1105、1110的頂面安放的開口1130。開口1130可進出配接器接納空腔(參見圖12)，所述配接器接納空腔用于在其中接納可拆卸式座椅附接件配接器84的至少一部分(參見圖13a)。每一座椅附接件外殼1105、1110也可包含滑動門1135。滑動門1135經配置以在父母或監護人想要將可拆卸式座椅附接件配接器84插入和耦合到座椅附接件外殼1105、1110和框架81以便將第二手推童車座椅85耦合到手推童車80時，通過沿著座椅附接件外殼1105、1110的頂面以滑動方式打開門1135，可手動地從關閉位置調整到打開位置，以進出開口1130和配接器接納空腔。在一個實例中，每一座椅附接件外殼1105、1110可包含一個或多個軌，其高于或低于座椅附接件外殼1105、1110的頂部表面安置，以提供用于以滑動方式打開和關閉門1135的導引方式。在一個實例中，門1135可包含突片1140，所述突片從門1135的頂部表面向上延伸，以提供抓握區來抓握門1135，并滑動所述門將其打開和關閉。舉例來說，父母或監護人可使用手指抵靠著突片1140，且對突片1140施加壓力，將門1135從關閉配置打開到打開配置。

滑動門1135還經配置以通過沿著座椅附接件外殼1105、1110的頂面以滑動方式關閉門1135，可手動地從打開配置調整為關閉配置，從而防止在第二手推童車座椅85不在使用中時進出開口1130和配接器接納空腔。在一個實例中，父母或監護人可將手指壓抵突片1140，且對突片1140施加壓力以將門1135從打開配置滑動到關閉配置。

圖12為根據本發明的一個實例實施例的座椅附接件外殼1105、1110中的一個的局部透視圖。現參看圖8a、11和12，展示座椅附接件外殼1105、1110的門1130，所述門已滑動到打開配置，從而暴露開口1130和配接器接納空腔1205。配接器接納空腔1205可具有用于以可拆卸方式在其中耦合可拆卸式座椅附接件配接器84的一部分的任何大小和形狀。在一個實例實施例中，配接器接納空腔1205的截面形狀的全部或一部分可為楔形，或具有楔形形狀1210，且可拆卸式座椅附接件配接器84的全部或一部分可具有對應外周邊形狀，以使得可拆卸式座椅附接件配接器84僅可在一個恰當定向上插入到配接器接納空腔1205中。

圖13a到c為根據本發明的一個實例實施例的耦合到座椅附接件外殼1105的可拆卸式座椅附接件配接器84的局部透視圖。現參看圖8a、11、12和13a到c，一旦門1135已移動到打開配置中，從而暴露開口1130和配接器接納空腔1205，可拆卸式座椅附接件配接器84的第一端84a便可插入到配接器接納空腔1205中。在某些實例實施例中，配接器接納空腔1205可包含一個或多個止擋凸緣1315、1320，在配接器84在配接器接納空腔1205中充分穿透時，所述止擋凸緣從空腔1205的內表面延伸出，且延伸到空腔區中以鄰接可拆卸式座椅附接件配接器84的第一端84a的底側。一旦配接器84插入到空腔1205中，且以可拆卸方式耦合到座椅附接件外殼1105，手推童車座椅便可以可拆卸方式耦合到安置在或鄰近于可拆卸式座椅附接件配接器84的第二端84b的座椅連接器。第二端84b上的座椅連接器可為多用途通用連接器，其允許將不同座椅可互換地連接到可拆卸式座椅附接件配接器84。任何型式座椅可經配置以連接到座椅連接器，所述座椅連接器包含(但不限于)例如手推童車座椅、嬰兒座椅、搖籃、嬰兒車、嬰兒背帶或汽車座椅。

可拆卸式座椅附接件配接器84也可包含止擋環管1335，所述止擋環管安置在配接器84的第一端84a上方預定距離處。在一個實例實施例中，止擋環管1335經設定大小和形狀，以使得所述止擋環管將不能放入開口1330中，且在將配接器84的第一端84a插入到配接器接納空腔1205中時，將不能放入配接器接納空腔1205中。在配接器84在配接器接納空腔1205中充分穿透時，止擋環管1335的外表面的大小和形狀(所述大小和形狀大于插入到配接器接納空腔1205中的第一端84a的先前部分的外表面的大小和形狀)將接觸且鄰接座椅附接件外殼1105的外表面。

可拆卸式座椅附接件配接器84也可包含彈簧負載閂鎖突片1305，其沿著配接器84的一側安置于第一端84a與止擋環管1335之間。在某些實例實施例中，彈簧負載閂鎖突片1305可經由例如彈簧(未圖示)彈簧偏壓到延伸位置(如圖13b中所示)中。在首先將配接器84插入到配接器接納空腔1205中時，配接器84在彈簧負載閂鎖突片1305的點處的寬度大于空腔1305的寬度，使得空腔1205的一個或多個側壁對彈簧負載閂鎖突片1305施加力，且將其從延伸位置朝向縮回位置向內推按，由此允許配接器84的第一端84a繼續移動到配接器接納空腔1205中。在將配接器84插入到配接器接納空腔1205中足夠的距離(其可基于手推童車上的設計特殊性配置)時，彈簧負載閂鎖突片1305可安放在鄰近于突片接納器1307處。突片接納器1307可為沿著空腔1205的側壁中的一個的切口或開口，其允許突片1305移動回到延伸位置。突片接納器1307可包含突片保持器表面1310，其鄰接突片1305的頂面，且防止可拆卸式座椅附接件配接器84在彈簧負載閂鎖突片1305處于延伸位置時被從配接器接納空腔1205移除。

可拆卸式座椅附接件配接器84也可包含突片釋放按鈕1330，其以可操作方式耦合到且經配置以經由例如導線1325或其它附接機構將彈簧負載閂鎖突片1305從延伸位置移動到縮回位置。舉例來說，在可拆卸式座椅附接件配接器84閂鎖到座椅附接件外殼1105中時，父母或監護人可抓握可拆卸式座椅附接件配接器84，且按下突片釋放按鈕1330，使得導線向內拉動彈簧負載閂鎖突片1305，從延伸位置到縮回位置，所施加的力大于突片1305上的彈簧偏置力，且允許父母或監護人僅用單手就可從配接器接納空腔1205移除可拆卸式座椅附接件配接器84。由此，解耦可拆卸式座椅附接件配接器84與手推童車框架81的容易程度得到改進。

此外，如圖13b中所示，在某些實例實施例中，配接器接納空腔1205的底端和座椅附接件外殼1105的對應底端可對環境開放1340。在可拆卸式座椅附接件配接器84未耦合到空腔1205中時，通過允許液體和材料穿過空腔1205，且到座椅附接件外殼1105的底部之外，使空腔1205的底側對環境開放1340有助于防止液體和材料積聚在空腔1205中。這在父母或監護人從空腔1205移除可拆卸式座椅附接件配接器84但將門1135滑動到關閉位置中以關閉開口1130時尤其有益。

圖14a到c為根據本發明的另一實例實施例的座椅附接件外殼1405、1410的替代實施例的局部透視圖。現參看圖8a、11和14a到c，座椅附接件外殼1405、1410與圖11到13c中所描述的座椅附接件外殼1105、1110大體上相同，除了如下文所描述的之外。因此，本文中并入了上文在圖11到13c中的座椅附接件外殼1105、1110的描述以用于替代座椅附接件外殼1405、1410，除了下文描述的區別之外。

每一座椅附接件外殼1405、1410可包含旋轉門1415，所述旋轉門可旋轉地耦合到座椅附接件外殼1405、1410。舉例來說，旋轉門1415可具有固定端，所述固定端借助于一個或多個鉸鏈1420可旋轉地耦合到座椅附接件外殼1405、1410的頂面或開口1130或配接器接納空腔1205的內墻。或者，其它裝置可用以允許門1415從關閉配置1415a旋轉到打開配置1415b，如圖14c中所示。在某些實例實施例中，門1415耦合到的門1415和/或旋轉機構或鉸鏈1420可通過使用彈簧或其它偏置構件而彈簧偏壓到關閉配置1415a中。將門1415彈簧偏壓到關閉配置1415a中可有助于防止流體和其它材料污染物在可拆卸式座椅附接件配接器84未耦合到配接器接納空腔1205中時進入配接器接納空腔1205。

當父母或監護人想要將第二手推童車座椅85添加到手推童車80時，他們可通過從相對于具有大于彈簧偏置力的力的旋轉門1415的頂面，向可拆卸式座椅附接件配接器84的第一端84a按壓或施加力，而將可拆卸式座椅附接件配接器84插入到配接器接納腔室1205中。這將導致門1415從關閉配置1415a朝向打開配置1415b旋轉，且允許可拆卸式座椅附接件配接器的第一端84a進入到配接器接納腔室1205中并耦合到座椅附接件外殼1405、1410。

當父母或監護人移除可拆卸式座椅附接件配接器84(如上文相對于圖13a到c所描述)時，因?yàn)榭刹鹦妒阶胃浇蛹浣悠?4的第一端84a離開配接器接納腔室1205和開口1130，所以鉸鏈1420或門1415的彈簧偏置將致使門1415自動地從打開配置1415b旋轉到關閉配置1415a，由此限制從座椅附接件外殼1405、1410的頂面對開口1130和配接器接納腔室1205的進出。

盡管上文描述含有許多特殊性，但是這些特殊性不應被解釋為對本發明的范疇的限制，而是僅僅作為所公開的實施例的例證。所屬領域的技術人員將設想在本發明的范疇內的許多其它可能變化。
