本發明涉及到冷藏車廂結構領域，具體涉及到一種新型的冷藏車廂。

背景技術：

現有冷藏、冷凍車廂大多是通過連接組件連接其頂板、底板、側板后形成的，然而，目前連接上述板件的組件均通過鐵板加鉚釘固定連接，這種方式雖然簡單且造價低，但是由于需要用很多鉚釘固定，致使開孔數量較多，影響冷藏車廂內部的冷藏性能，另外鉚釘容易生銹，嚴重影響冷藏車廂的美觀，且車廂各結構連接處存在密封性不好的現象，另外在運輸過程中通常操作人員需要靠近冷藏車廂才能對其進行調控，不能進行后臺遠程調控。

技術實現要素：

本發明所要解決的技術問題在于，針對現有冷藏車廂箱體連接結構的不足以及不能遠程控制冷藏車廂的問題，提供一種新型的冷藏車廂。

為了實現上述目的，本發明提供的技術方案是：

一種新型的冷藏車廂，包括連接組件和連接板，連接組件包括四個分別呈長條狀且橫截面呈直角的直角板，四個直角板分布在同一矩形的四個角且合圍形成中空柱狀結構，所述中空柱狀結構內設有支撐結構，支撐結構四個棱角上分別設置有與直角板相固定連接的的斜板，相鄰的兩個直角板之間分別設置連接板，直角板直角端均設置有榫槽，連接板兩端分別設置有與直角板榫槽相配合的榫頭，直角板榫槽內側設置有凹槽，連接板兩端榫頭上部設置有與凹槽相對應的結構，

連接板與直角板連接位置處靠近支撐結構設置有密封裝置，

密封裝置包括呈梯形結構的支撐柱、氣囊、粘結海綿、橡膠罩體，粘結海綿固定設置于橡膠罩體的一側，支撐柱、氣囊設置在橡膠罩體內，氣囊沿支撐柱表面設置且向粘結海綿延展，橡膠罩體固定于連接板與直角板構成的槽狀空間內，所述粘結海綿朝向連接板設置，支撐結構上設置有擋塊，所述擋塊緊壓橡膠罩體，連接板兩端榫頭插入直角板兩端的榫槽，形成一矩形箱體，箱體右端設置有前圍板，前圍板焊接在箱體上。

具體的，所述箱體右端還設置有制冷裝置。

具體的，支撐結構與連接板和直角板構成的空間形成的空隙填有發泡材料。

具體的，冷藏車廂上還包括遠程控制系統，遠程控制系統包括處理裝置，所述處理裝置包含具有遠程通信功能的通訊模塊、用于感應冷藏箱內部溫度的感應模塊、用于監測冷藏箱位置的gps模塊、用于處理信息的處理模塊、用于發送指令的操作臺，

所述感應模塊用于對各個冷藏箱內部溫度信息進行收集，并且將所收集到的數據傳送給處理模塊，處理模塊對信息處理完成后通過通訊模塊傳送給操作臺，操作臺發出指令并通過通訊模塊傳送給處理模塊，然后處理模塊控制制冷裝置，實時調整制冷裝置工作狀態進而調整各冷藏箱內部溫度，

gps模塊將位置信息傳送給處理模塊，處理模塊對位置信息處理完成后通過通訊模塊傳送給操作臺。

優選的，所述冷藏車廂上設置有電池裝置，電池裝置與處理模塊電性連接。

與現有技術相比，本發明的有益效果為：

本發明，結構簡單，操作方便，采用統一的連接組件與不同的連接板進行卡接，提高冷藏車廂的密封性能，遠程控制裝置能對冷藏車廂內部溫度進行遠程調控，提高冷藏車廂的運輸質量。

附圖說明

圖1為所述冷藏車廂的后視剖面圖。

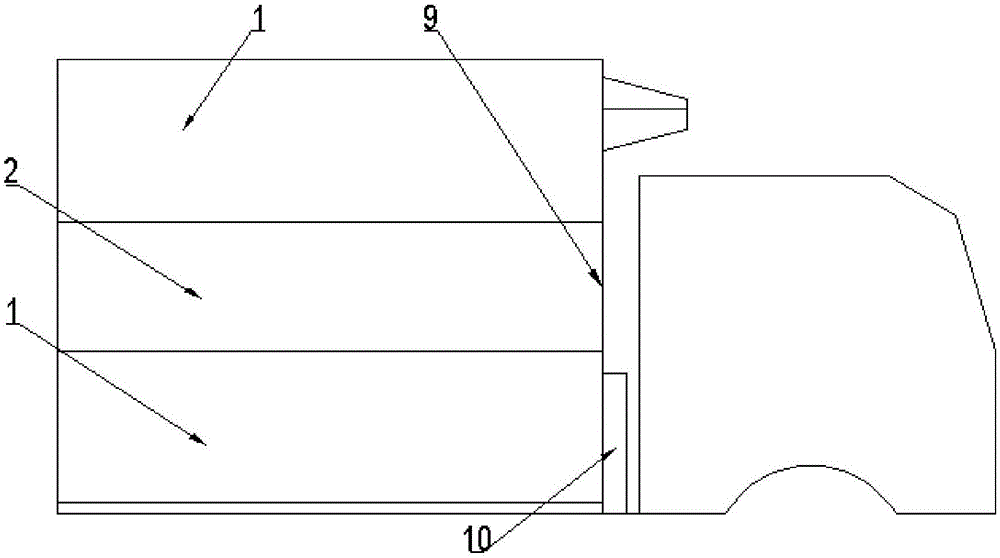

圖2為冷藏車廂側視圖。

圖3為圖1中a處局部放大圖。

圖4為處理裝置結構圖。

圖5為處理裝置信號流程圖。

附圖中的零部件名稱為：

1、直角板，2、連接板，3、斜板，4、支撐結構，5、支撐柱，6、氣囊，7、粘結海綿，8、擋塊，9、前圍板，10、制冷裝置，11、處理裝置，11-1、感應模塊，11-2、通訊模塊，11-3、gps模塊，11-4、處理模塊，12、操作臺。

具體實施方式

如圖1所示，一種新型的冷藏車廂，包括連接組件和連接板2。連接組件包括四個分別呈長條狀且橫截面呈直角的直角板1，四個直角板1分布在同一矩形的四個角且合圍形成中空柱狀結構，所述中空柱狀結構內設有支撐結構4，支撐結構4四個棱角上分別設置有與直角板1相固定連接的的斜板3，相鄰的兩個直角板1之間分別設置連接板2，直角板1直角端均設置有榫槽，連接板2兩端分別設置有與直角板1榫槽相配合的榫頭，直角板1榫槽內側設置有凹槽，連接板2兩端榫頭上部設置有與凹槽相對應的結構，

連接板2與直角板1連接位置處靠近支撐結構4設置有密封裝置，

密封裝置包括呈梯形結構的支撐柱5、氣囊6、粘結海綿7、橡膠罩體，粘結海綿7固定設置于橡膠罩體的一側，支撐柱5、氣囊6設置在橡膠罩體內，氣囊6沿支撐柱5表面設置且向粘結海綿7延展，橡膠罩體固定于連接板2與直角板1構成的槽狀空間內，所述粘結海綿7朝向連接板2設置，支撐結構4上設置有擋塊8，所述擋塊8緊壓橡膠罩體，連接板2兩端榫頭插入直角板1兩端的榫槽，形成一矩形的箱體，箱體右端設置有前圍板9，前圍板9焊接在箱體上。支撐結構4與連接板2和直角板1構成的空間形成的空隙填有發泡材料。

所述箱體右端還設置有制冷裝置10。

把連接板2兩端的榫頭插入直角板1兩直角端與榫頭相配合的榫槽內，通過支撐結構向外擠壓，擠壓時會通過擋塊8擠壓橡膠罩體，橡膠罩體變形，在支撐柱5、連接板2、直角板1的共同作用下，支撐柱5周邊的氣囊6受到壓縮，氣囊6內壓力變大，氣囊6向粘結海綿7的方向鼓脹，迫使粘結海綿7壓緊與連接板2、直角板1的連接處，對連接板2和直角板1連接處縫隙進行填補，進而能增加整體結構的密封性能。所述粘結海綿7可采用以海綿為本體，對海綿進行浸膠處理。

如圖2所示，所述箱體右端還設置有制冷裝置10。

具體的，支撐結構4與連接板2之間空隙填有發泡材料，也能提高結構的整體保溫性能。

如圖4、圖5所示，冷藏車廂上還包括遠程控制系統，遠程控制系統包括處理裝置11，所述處理裝置11包含具有遠程通信功能的通訊模塊11-2、用于感應冷藏箱內部溫度的感應模塊11-1、用于監測冷藏箱位置的gps模塊11-3、用于處理信息的處理模塊11-4、用于發送指令的操作臺12，

所述感應模塊11-1用于對各個冷藏箱內部溫度信息進行收集，并且將所收集到的數據傳送給處理模塊11-4，處理模塊11-4對信息處理完成后通過通訊模塊11-2傳送給操作臺12，操作臺12發出指令并通過通訊模塊11-2傳送給處理模塊11-4，然后處理模塊11-4控制制冷裝置，實時調整制冷裝置10工作狀態進而調整各冷藏箱內部溫度，

gps模塊將位置信息傳送給處理模塊11-4，處理模塊11-4對位置信息處理完成后通過通訊模塊11-2傳送給操作臺12。

冷藏車廂上還設置有電池裝置，電池裝置與處理模塊11-4電性連接。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明涉及到冷藏車廂結構領域，具體涉及到一種新型的冷藏車廂。包括連接組件和連接板，連接組件包括四個分別呈長條狀且橫截面呈直角的直角板，四個直角板組成中空柱狀結構，所述中空柱狀結構內設有支撐結構，連接板與直角板連接位置處靠近支撐結構設置有密封裝置，直角板兩端設置有榫槽，連接板兩端設置有與榫槽相配合的榫頭，在冷藏車廂還設置有遠程控制系統，通過遠程控制系統來控制冷藏車廂內部的制冷裝置，實現長距離對冷藏車廂內部溫度進行控制。本發明，結構簡單，操作方便，采用統一的連接組件與連接板進行卡接，提高冷藏車廂的密封性能，遠程控制裝置能對冷藏車廂內部溫度進行遠程調控，提高冷藏車廂的運輸質量。

技術研發人員：趙輝;錢耒
受保護的技術使用者：河南多普電子科技有限公司
技術研發日：2017.06.25
技術公布日：2017.09.19
