技術領域

本發明涉及運輸設備冷藏車，尤其是一種多溫區冷藏車廂及其控制方法。

背景技術：

目前，市場上的冷藏車有二種，一種是單純采用一節整體式車箱冷凍，第二種是采用的是通過分隔板將車箱分隔分開，這樣可以根據裝載物品的多少進行合理的裝配，但是，多溫區的冷藏車廂存在一定問題，比如有一些送風結構過于復雜，體積大，浪費了車廂的空間，減少了貨物的承載量，如公開號為CN105691278的中國專利公開了一種適宜冷鏈零擔物流的多溫區冷藏車廂，包括一車廂，其特征在于：所述車廂內設置有將所述車廂分割為多個溫區的若干隔板，所述若干隔板可沿著所述車廂前后滑動，可通過拆卸某一隔板或?qū)⑾噜彽膬蓧K隔板合并來減少溫區的數量；所述車廂內設置有貫穿于所述多個溫區的風道，風道上設置有多個用于吹送冷風的送風風扇，某一溫區內設置有用于制冷的蒸發器，每一溫區對應設置有一車門。本發明僅使用一臺蒸發器實現車廂多溫區的制冷，減少了成本的同時有利于在配送環節中提高冷鏈運輸效率、保持鮮活農產品的新鮮度。但很明顯采用貫穿于多個溫區的風道來送冷風的結構，占用了整體車廂的一定體積，浪費了空間；并且后面幾個溫區的冷氣量都來自同一風道，因此，后幾個溫區的溫度差并不大，因此沒有分區的意義。另一方面，很多后車廂通過通風口來來傳導冷氣，車尾制冷效果不明顯并且耗能，采用多個制冷器又比較耗能。如公開號為CN201042935的中國專利公開了一種多溫區冷凍冷藏車車廂，其特點是該冷凍冷藏車車廂分為三段，第一段和第二段之間用固定式的隔板分開，第二段和第三段之間用可移動的隔板分開。該車廂采用獨立式雙蒸發器制冷機組，兩個蒸發器分別安裝在第一段和第二段車廂內，可移動隔板上開有風道，可以把前一段車廂的冷量通過風道帶入后一段車廂。可以根據不容的貨物，不同的溫度需要，對車廂的溫度以及容積進行調節，可以實現只用一輛冷藏車就可以運送多種具有不同溫度要求的貨物。該發明采用獨立式雙蒸發器制冷機組，占車廂空間的同時還增加了耗能量，并且第一段和第二段之間采用固定式的隔板分開，車廂的實用性具有局限性，后一段車廂的冷氣來源僅僅為前車廂通過風道的冷氣，車廂后門那邊的溫度會較高，達不到冷藏效果。

技術實現要素：

本發明的目的是為了解決多溫區冷藏車廂送風結構占空間、冷藏效果不明顯、不同溫區溫度差異不大的問題，實現一種在可調節溫區數量和空間大小的情況下，還能夠?qū)Σ煌瑴貐^(qū)的溫度單獨可調控、送風結構不占空間的多溫區冷藏車廂。

本發明的上述技術問題主要是通過下述技術方案得以解決的：一種多溫區冷藏車廂，包括車廂，所述車廂內四角沿車廂前后安裝有導軌，所述溫區分隔壁板的四角外側設有凹槽，所述凹槽內設有與導軌相適配的滑動裝置，所述溫區分隔壁板通過滑動裝置安裝于導軌上，所述溫區分隔壁板的上端設有回風排壓通道，所述溫區分隔壁板的下端設有送風通道，所述送風通道內設有與其相適配的能將前溫區冷風吹入后溫區的送風風扇，所述車廂設有實時監控裝置，所述實時監控裝置通過電路分別與各溫區分隔壁板上的送風風扇相連。本發明實現了可根據不同貨物裝載量進行各溫區區域自由分割，可根據需要將廂體內空間變成兩溫區或單溫區，應用范圍更廣。送風風扇與溫區分隔壁板為一體式，不占用車廂多余空間，節省了車廂空間，提高了載貨量。由于冷氣比空氣重，所以往下走，現溫區分隔壁板上端裝有回風排壓通道和下端裝有送風風扇，溫區實現了下出風、上回風，該方式更好的使冷氣在各溫區內循環，保證整個車廂的冷藏溫度更穩定。通過車廂內的實時監控裝置，能夠?qū)崿F(xiàn)各溫區溫度可獨立設置與調節。

作為優選：所述實時監控裝置包括均與駕駛室內的控制平臺相連的GPRS定位系統、4G通訊系統、設于車廂內各個溫區的溫度傳感器和控制單元，所述控制單元通過電路與送風風扇相連。實時監控裝置可把車內實時溫度信息發送到云平臺上，對冷藏車物流路徑以及溫度進行實時采集追蹤，實現了遠程監控。還可以通過各個溫區的溫度傳感器測出的溫度值與設定的溫度值進行比較，發現溫區內溫度值過高或過低，控制設備則會控制溫區分隔壁板上的送風風扇轉速加快或減慢，從而確保各個溫區的溫度達到設定的溫度值。

作為優選：所述導軌上設有距離感應器，所述距離感應器通過電路與控制單元相連。距離感應器能夠確定每塊溫區分隔壁板的位置，由于每個溫區空間大小的唯一變量為溫區分隔壁板的位置，因此確定了每塊溫區分隔壁板的位置即確定了每個溫區的空間大小，再通過控制單元的信號處理，可確定每個溫區的初始送風時間，節能性強。

作為優選：所述滑動裝置為滑塊。滑塊的結構簡單，普遍性強，更換和使用都更為方便。

作為優選：所述滑動裝置為直線軸承，所述直線軸承和溫區分隔壁板之間設有間隙調整彈簧。由于各個車廂存在一定的偏差尺寸，間隙調整彈簧的作用就為了溫區分隔壁板在安裝移動過程中避免卡死，有一定的調整間隙，方便操作。

作為優選：所述溫區分隔壁板上的回風排壓通道和與送風通道為若干個。可根據車廂的空間大小，溫度要求來確定回風排壓通道和送風通道的個數，冷藏要求高的，可在溫區分隔壁板下端并排內裝多個送風風扇，上端也可適當增加回風排壓通道，使得冷氣循環通暢，達到冷藏效果良好，使得冷藏車適用范圍加大。

作為優選：所述溫區分隔壁板外框四周設有密封條。密封條保證了各溫區的冷氣不會向外擴散，更好的穩定了各溫區的溫度，使得多溫區的作用更加明顯。

本發明還提供了一種多溫區冷藏車廂的控制方法，分為以下幾步：

第一步：導軌上的距離感應器測得車廂內最后一塊溫區分隔壁板的距離為X1，之后依次的溫區分隔壁板的距離分別為(X2-X1)、(X3-X2)……；

第二步：距離感應器將各溫區分隔壁板的距離發送給控制單元；

第三步：控制單元根據各溫區分隔壁板的距離與初始送風時間的正比例函數關系計算出各溫區分隔壁板上送風風扇相對應的初始送風時間；

第四步：完成初始送風之后，各溫區的溫度傳感器所測得的溫度值傳送給控制單元，控制單元根據所獲得的溫度值進行以下幾種控制：

一、當溫度傳感器所測得的各溫區溫度值等于控制單元相對應溫區的設定值時，控制單元發出弱電信號給該溫區前溫區分隔壁板上的送風風扇，使送風風扇風葉低速旋轉送風；

二、當溫度傳感器所測得的各溫區溫度值高于控制單元相對應溫區的設定值時，控制單元發出強電信號給該溫區前溫區分隔壁板上的送風風扇，使送風風扇風葉高速旋轉送風；

三、當溫度傳感器所測得的各溫區溫度值低于控制單元相對應溫區的設定值時，該溫區前溫區分隔壁板上的送風風扇停止工作，直到溫度傳感器所測得的溫度值等于或高于控制單元的設定值。

有益效果：本發明實現了冷藏車車廂可根據不同貨物裝載量和溫度要求進行區域自由分割成多溫區或單溫區，與溫區分隔壁板為一體式的送風風扇大大節約了車廂的空間，提高了貨物裝載量，同時，距離感應器能夠確定每塊溫區分隔壁板的位置，由于每個溫區空間大小的唯一變量為溫區分隔壁板的位置，因此確定了每塊溫區分隔壁板的位置即確定了每個溫區的空間大小，再通過控制單元的信號處理，可確定每個溫區的初始送風時間，節能性強。初始之后，車廂內的實時監控裝置可對各溫區的溫度進行實時監控和調節，能夠大大降低能耗，保證各溫區的溫度值，從而達到貨物冷藏運輸?shù)哪康摹Ｒ虼耍景l(fā)明的多溫區冷藏車廂實用性更強，應用范圍更廣。

附圖說明

附圖1是本發明所述的溫區分隔壁板正視圖。

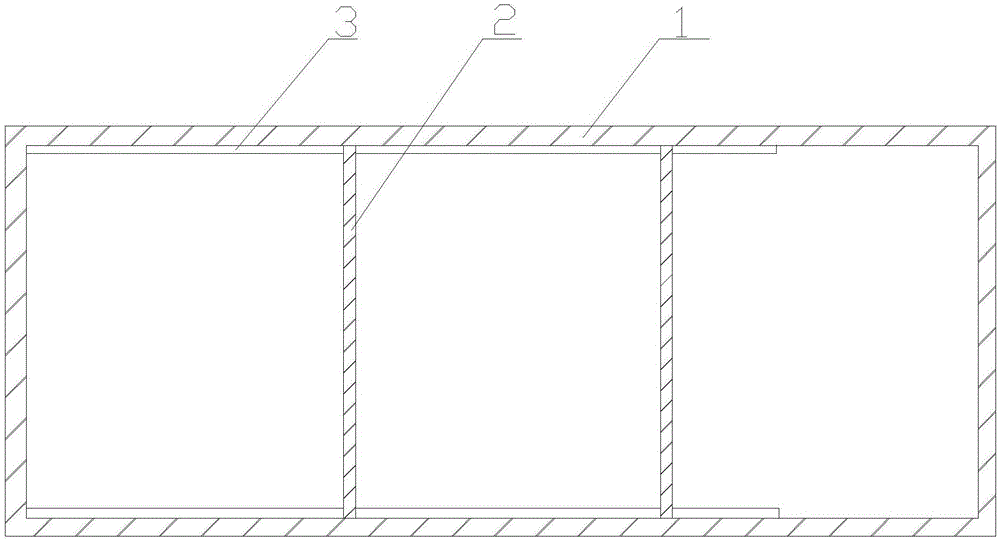

附圖2是本發明所述的多溫區冷藏車廂的側面剖視圖。

附圖3是本發明所述的溫區分隔壁板A部位的局部放大圖。

1、車廂；2、溫區分隔壁板；3、導軌；4、回風排壓通道；5、送風風扇；6、直線軸承；7、間隙調整彈簧。

具體實施方式

下面通過實施例，并結合附圖，對本發明的技術方案作進一步具體的說明。

實施例一：如圖 1-3 所示，本發明是一種多溫區冷藏車廂，包括車廂1，所述車廂1內四角沿車廂前后安裝有導軌3，所述溫區分隔壁板2的四角外側設有凹槽，所述凹槽內設有與導軌3相適配的滑動裝置，所述溫區分隔壁板2通過滑動裝置安裝于導軌3上，所述溫區分隔壁板2的上端設有回風排壓通道4，所述溫區分隔壁板2的下端設有送風通道，所述送風通道內設有與其相適配的能將前溫區冷風吹入后溫區的送風風扇5，所述車廂1設有實時監控裝置，所述實時監控裝置通過電路分別與各溫區分隔壁板1上的送風風扇5相連。本發明實現了可根據不同貨物裝載量進行各溫區區域自由分割，可根據需要將廂體內空間變成兩溫區或單溫區，應用范圍更廣。送風風扇5與溫區分隔壁板2為一體式，不占用車廂多余空間，節省了車廂1空間，提高了載貨量。由于冷氣比空氣重，所以往下走，現溫區分隔壁板2上端裝有回風排壓通道4和下端裝有送風風扇5，溫區實現了下出風、上回風，該方式更好的使冷氣在各溫區內循環，保證整個車廂1的冷藏溫度更穩定。通過車廂1內的實時監控裝置，能夠?qū)崿F(xiàn)各溫區溫度可獨立設置與調節。

作為優選：所述實時監控裝置包括均與駕駛室內的控制平臺相連的GPRS定位系統、4G通訊系統、設于車廂2內各個溫區的溫度傳感器和控制單元，所述控制單元通過電路與送風風扇5相連。實時監控裝置可把車內實時溫度信息發送到云平臺上，對冷藏車物流路徑以及溫度進行實時采集追蹤，實現了遠程監控。還可以通過各個溫區的溫度傳感器測出的溫度值與設定的溫度值進行比較，發現溫區內溫度值過高或過低，控制設備則會控制溫區分隔壁板2上的送風風扇5轉速加快或減慢，從而確保各個溫區的溫度達到設定的溫度值。

作為優選：所述導軌3上設有距離感應器，所述距離感應器通過電路與控制單元相連。距離感應器能夠確定每塊溫區分隔壁板2的位置，由于每個溫區空間大小的唯一變量為溫區分隔壁板2的位置，因此確定了每塊溫區分隔壁板2的位置即確定了每個溫區的空間大小，再通過控制單元的信號處理，可確定每個溫區的初始送風時間，節能性強。

作為優選：所述滑動裝置為滑塊。滑塊的結構簡單，普遍性強，更換和使用都更為方便。

作為優選：所述溫區分隔壁板2上的回風排壓通道4和與送風通道為若干個。可根據車廂1的空間大小，溫度要求來確定回風排壓通道4和送風通道的個數，冷藏要求高的，可在溫區分隔壁板2下端并排內裝多個送風風扇5，上端也可適當增加回風排壓通道4，使得冷氣循環通暢，達到冷藏效果良好，使得冷藏車適用范圍加大。

作為優選：所述溫區分隔壁板2外框四周設有密封條。密封條保證了各溫區的冷氣不會向外擴散，更好的穩定了各溫區的溫度，使得多溫區的作用更加明顯。

作為優選：所述溫區分隔壁板2采用聚氨酯板。聚氨酯板不僅保溫性能優良，而且抗凍融、吸聲性也好，綜合性價比高。

本發明還提供了一種多溫區冷藏車廂的控制方法，分為以下幾步：

第一步：導軌3上的距離感應器測得車廂1內最后一塊溫區分隔壁板2的距離為X1，之后依次的溫區分隔壁板2的距離分別為(X2-X1)、(X3-X2)……；

第二步：距離感應器將各溫區分隔壁板2的距離發送給控制單元；

第三步：控制單元根據各溫區分隔壁板2的距離與初始送風時間的正比例函數關系計算出各溫區分隔壁板2上送風風扇5相對應的初始送風時間；

第四步：完成初始送風之后，各溫區的溫度傳感器所測得的溫度值傳送給控制單元，控制單元根據所獲得的溫度值進行以下幾種控制：

一、當溫度傳感器所測得的各溫區溫度值等于控制單元相對應溫區的設定值時，控制單元發出弱電信號給該溫區前溫區分隔壁板2上的送風風扇5，使送風風扇5風葉低速旋轉送風；

二、當溫度傳感器所測得的各溫區溫度值高于控制單元相對應溫區的設定值時，控制單元發出強電信號給該溫區前溫區分隔壁板2上的送風風扇5，使送風風扇5風葉高速旋轉送風；

三、當溫度傳感器所測得的各溫區溫度值低于控制單元相對應溫區的設定值時，該溫區前溫區分隔壁板2上的送風風扇5停止工作，直到溫度傳感器所測得的溫度值等于或高于控制單元的設定值。

實施例二：如圖 1-3所示，一種多溫區冷藏車廂，包括車廂1，所述車廂1內四角沿車廂前后安裝有導軌3，所述溫區分隔壁板2的四角外側設有凹槽，所述凹槽內設有與導軌3相適配的滑動裝置，所述溫區分隔壁板2通過滑動裝置安裝于導軌3上，所述溫區分隔壁板2的上端設有回風排壓通道4，所述溫區分隔壁板2的下端設有送風通道，所述送風通道內設有與其相適配的能將前溫區冷風吹入后溫區的送風風扇5，所述車廂1設有實時監控裝置，所述實時監控裝置通過電路分別與各溫區分隔壁板1上的送風風扇5相連。本發明實現了可根據不同貨物裝載量進行各溫區區域自由分割，可根據需要將廂體內空間變成兩溫區或單溫區，應用范圍更廣。送風風扇5與溫區分隔壁板2為一體式，不占用車廂多余空間，節省了車廂1空間，提高了載貨量。由于冷氣比空氣重，所以往下走，現溫區分隔壁板2上端裝有回風排壓通道4和下端裝有送風風扇5，溫區實現了下出風、上回風，該方式更好的使冷氣在各溫區內循環，保證整個車廂1的冷藏溫度更穩定。通過車廂1內的實時監控裝置，能夠?qū)崿F(xiàn)各溫區溫度可獨立設置與調節。

作為優選：所述實時監控裝置包括均與駕駛室內的控制平臺相連的GPRS定位系統、4G通訊系統、設于車廂2內各個溫區的溫度傳感器和控制單元，所述控制單元通過電路與送風風扇5相連。實時監控裝置可把車內實時溫度信息發送到云平臺上，對冷藏車物流路徑以及溫度進行實時采集追蹤，實現了遠程監控。還可以通過各個溫區的溫度傳感器測出的溫度值與設定的溫度值進行比較，發現溫區內溫度值過高或過低，控制設備則會控制溫區分隔壁板2上的送風風扇5轉速加快或減慢，從而確保各個溫區的溫度達到設定的溫度值。

作為優選：所述導軌3上設有距離感應器，所述距離感應器通過電路與控制單元相連。距離感應器能夠確定每塊溫區分隔壁板2的位置，由于每個溫區空間大小的唯一變量為溫區分隔壁板2的位置，因此確定了每塊溫區分隔壁板2的位置即確定了每個溫區的空間大小，再通過控制單元的信號處理，可確定每個溫區的初始送風時間，節能性強。

作為優選：所述滑動裝置為直線軸承，所述直線軸承6和溫區分隔壁板2之間設有間隙調整彈簧7。由于各個車廂1存在一定的偏差尺寸，間隙調整彈簧7的作用就為了溫區分隔壁板2在安裝移動過程中避免卡死，有一定的調整間隙，方便操作。

作為優選：所述溫區分隔壁板2上的回風排壓通道4和與送風通道為若干個。可根據車廂1的空間大小，溫度要求來確定回風排壓通道4和送風通道的個數，冷藏要求高的，可在溫區分隔壁板2下端并排內裝多個送風風扇5，上端也可適當增加回風排壓通道4，使得冷氣循環通暢，達到冷藏效果良好，使得冷藏車適用范圍加大。

作為優選：所述溫區分隔壁板2外框四周設有密封條。密封條保證了各溫區的冷氣不會向外擴散，更好的穩定了各溫區的溫度，使得多溫區的作用更加明顯。

作為優選：所述溫區分隔壁板2采用聚氨酯板。聚氨酯板不僅保溫性能優良，而且抗凍融、吸聲性也好，綜合性價比高。

本發明還提供了一種多溫區冷藏車廂的控制方法，分為以下幾步：

第一步：導軌3上的距離感應器測得車廂1內最后一塊溫區分隔壁板2的距離為X1，之后依次的溫區分隔壁板2的距離分別為(X2-X1)、(X3-X2)……；

第二步：距離感應器將各溫區分隔壁板2的距離發送給控制單元；

第三步：控制單元根據各溫區分隔壁板2的距離與初始送風時間的正比例函數關系計算出各溫區分隔壁板2上送風風扇5相對應的初始送風時間；

第四步：完成初始送風之后，各溫區的溫度傳感器所測得的溫度值傳送給控制單元，控制單元根據所獲得的溫度值進行以下幾種控制：

一、當溫度傳感器所測得的各溫區溫度值等于控制單元相對應溫區的設定值時，控制單元發出弱電信號給該溫區前溫區分隔壁板2上的送風風扇5，使送風風扇5風葉低速旋轉送風；

二、當溫度傳感器所測得的各溫區溫度值高于控制單元相對應溫區的設定值時，控制單元發出強電信號給該溫區前溫區分隔壁板2上的送風風扇5，使送風風扇5風葉高速旋轉送風；

三、當溫度傳感器所測得的各溫區溫度值低于控制單元相對應溫區的設定值時，該溫區前溫區分隔壁板2上的送風風扇5停止工作，直到溫度傳感器所測得的溫度值等于或高于控制單元的設定值。
