本實用新型涉及空氣凈化技術領域，特別是涉及一種帶空氣凈化功能的嬰兒車睡床。

背景技術：

目前，由于工業污染、汽車尾氣排放等多方面的原因，我國的空氣質量逐年下降，尤其是每當秋冬季節來臨，我國空氣質量更是會急劇下降，細顆粒物(PM2.5)指數上升，給外出的人員帶來多種危害，嚴重影響人們的身體健康。

其中，對于剛出生不久的嬰幼兒來說，他們的抵抗力更是要遠小于成年人，更容易受到外部環境污染的毒害。目前，剛出生不久的嬰幼兒在外出時通常躺或者坐在嬰兒車上，由于傳統的嬰兒車不具備空氣凈化的功能，因此，人們?yōu)榱税踩紤]，在遇到霧霾等外部環境出現空氣污染的情況時，經常將嬰幼兒局限于室內環境活動，這種做法由于限制了嬰幼兒對室外各種事物的接觸，從而并不利于嬰幼兒的全面發育，對嬰幼兒的智力和感知能力的發育造成了不良影響。

因此，目前迫切需要開發出一種技術，其可以及時凈化嬰兒車內的空氣，有效保證嬰兒車內部空間的空氣質量，減少空氣污染對嬰幼兒的傷害，進而使得嬰幼兒可以在外部環境出現空氣污染的情況時，也可以隨時進行室外活動，從而保證嬰幼兒的智力和感知能力的發育，促進嬰幼兒的全面發育。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種帶空氣凈化功能的嬰兒車睡床，其可以及時凈化車內的空氣，有效保證嬰兒車睡床內部空間的空氣質量，減少空氣污染對嬰幼兒的傷害，進而使得嬰幼兒可以在外部環境出現空氣污染的情況時，也可以隨時進行室外活動，從而保證嬰幼兒的智力和感知能力的發育，促進嬰幼兒的全面發育，有利于廣泛地生產應用，具有重大的生產 實踐意義。

為此，本實用新型提供了一種帶空氣凈化功能的嬰兒車睡床，包括睡床主體，所述睡床主體的左右兩側壁前端分別具有一個進風道，每個所述進風道的前端開有進風口，每個所述進風道的后端與一個活性炭盒相連通，每個所述活性炭盒的后端與一個高效空氣過濾器HEPA盒相連通；

所述睡床主體的后側內壁上開有睡床新風口，所述睡床新風口與所述HEPA盒所安裝空間相連通且與所述睡床主體的內部空間相連通。

其中，所述進風道為圓弧形的風道。

其中，所述睡床新風口中橫向并列設置有多個可調節柵板。

其中，所述睡床主體的后側內壁與外壁之間的空隙中還設置有一個香薰盒。

其中，所述睡床主體的后側外壁安裝有靜音風扇和正反轉電機，所述靜音風扇和正反轉電機均與一個蓄電池相導電連接；

所述正反轉電機的輸出軸與所述可調節柵板相聯動連接。

其中，所述一個睡床新風口的中部還安裝有風速測量儀，所述風速測量儀與一個電機控制器相連接，所述電機控制器還分別與所述靜音風扇和正反轉電機相連接；

所述電機控制器用于接收所述風速測量儀測量獲得的風速值，并判斷是否大于或者等于預設的風速最大值，如果是，則發送關閉控制信號給所述靜音風扇，控制所述靜音風扇關閉，并發送關小調節信號給所述正反轉電機，使得所述正反轉電機控制可調節柵板關小所述睡床新風口的通風截面，否則發送開啟控制信號給所述靜音風扇，控制所述靜音風扇開啟，并發送調大調節信號給所述正反轉電機，使得所述正反轉電機控制可調節柵板調大所述睡床新風口的通風截面。

其中，所述睡床主體的頂部設置有相互連通的中空的固定式遮陽罩和中空的可活動式遮陽罩，所述可活動式遮陽罩位于所述固定式遮陽罩的前方，所述固定式遮陽罩與所述睡床新風口相連通。

其中，所述固定式遮陽罩中設置有一個所述活性炭盒和一個所述HEPA盒。

其中，所述可活動式遮陽罩為采用透明塑料制成的遮陽罩；

所述可活動式遮陽罩包括透明玻璃罩和頂部進風口，所述透明玻璃罩位于所述頂部進風口的內側方向。

其中，所述睡床主體的底部內側還設置有HEPA盒拉開門和活性炭盒拉開門。

由以上本實用新型提供的技術方案可見，與現有技術相比較，本實用新型提供了一種帶空氣凈化功能的嬰兒車睡床，其可以及時凈化車內的空氣，有效保證嬰兒車睡床內部空間的空氣質量，減少空氣污染對嬰幼兒的傷害，進而使得嬰幼兒可以在外部環境出現空氣污染的情況時，也可以隨時進行室外活動，從而保證嬰幼兒的智力和感知能力的發育，促進嬰幼兒的全面發育，有利于廣泛地生產應用，具有重大的生產實踐意義。

附圖說明

圖1為本實用新型提供的一種帶空氣凈化功能的嬰兒車睡床的結構示意圖；

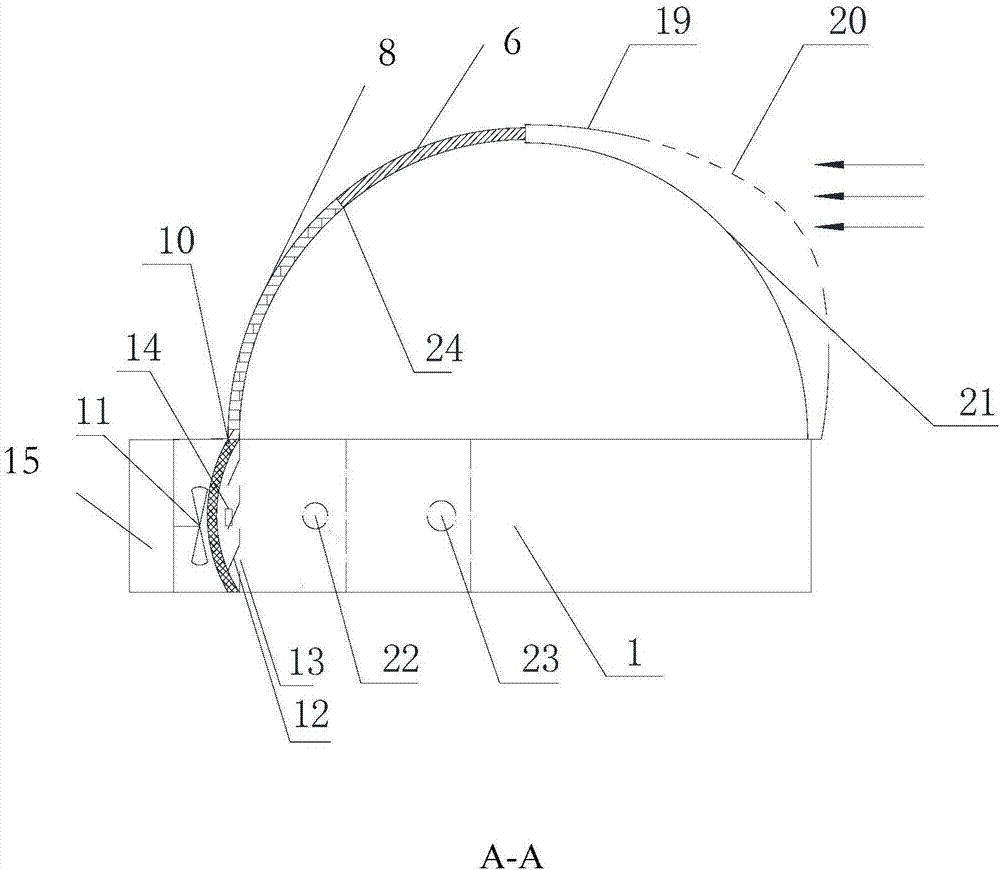

圖2為沿圖1所示A-A線的剖視圖；

圖中，1為睡床主體，2為進風口，4為進風道，6為活性炭盒，8為高效空氣過濾器HEPA(High efficiency particulate air Filter)盒，10為香薰盒，11為靜音風扇，12為可調節柵板，13為睡床新風口，14為風速測量儀，15為蓄電池，16為正反轉電機，19為可活動式遮陽罩，20為頂部進風口，21為透明玻璃罩，22為HEPA盒拉開門，23為活性炭盒拉開門，24為固定式遮陽罩。

具體實施方式

為了使本技術領域的人員更好地理解本實用新型方案，下面結合附圖和實施方式對本實用新型作進一步的詳細說明。

參見圖1、圖2，本實用新型提供了一種帶空氣凈化功能的嬰兒車睡床，包括底部下凹且中空的睡床主體1，所述睡床主體1的左右兩側壁前端分別具有一個進風道4，每個所述進風道4的前端開有進風口2，每個所述進風道4的后端與一個活性炭盒6相連通，每個所述活性炭盒6的后端與一個高效空氣過濾器HEPA(High efficiency particulate air Filter)盒8相連通。

具體實現上，所述進風道4優選為圓弧形的風道。

在本實用新型中，需要說明的是，所述活性炭盒6和所述HEPA盒8均為具有空氣過濾凈化功能的過濾凈化部件，根據用戶的需要，還可以將它們分別替換其他具有空氣過濾凈化功能的過濾凈化部件。其中，HEPA盒8內放入具有高效過濾功能的過濾器HEPA，而活性炭盒6內放入活性炭。

在本實用新型中，所述睡床主體1的后側內壁上開有睡床新風口13，所述睡床新風口13與所述HEPA盒8所安裝空間相連通且與所述睡床主體1的內部空間相連通；

所述睡床新風口13中橫向并列設置有多個可調節柵板12。

具體實現上，所述睡床主體1的后側內壁與外壁之間的空隙中還設置有一個香薰盒10，所述香薰盒10內放置有對嬰兒無害的香薰材料。

在本實用新型中，所述睡床主體1的后側外壁安裝有靜音風扇11和正反轉電機16，所述靜音風扇11和正反轉電機16均與一個蓄電池15相導電連接；

所述正反轉電機16的輸出軸與所述可調節柵板12相聯動連接，所述正反轉電機16用于控制睡床新風口13處12的可調節柵板12的開啟角度，從而達到靈活調節風速的作用；

所述一個睡床新風口13的中部還安裝有風速測量儀14，所述風速測量儀14與一個電機控制器相連接，所述電機控制器還分別與所述靜音風扇11和正反轉電機16相連接；

所述電機控制器用于接收所述風速測量儀14測量獲得的風速值，并判斷是否大于或者等于預設的風速最大值(該值為用戶預設的嬰兒對外部空氣流入嬰兒床睡床中速度的滿意值)，如果是，則發送關閉控制信號給所述靜音風扇11，控制所述靜音風扇11關閉，并發送關小調節信號給所述正反轉電機16，使得所述正反轉電機16控制可調節柵板12關小所述睡床新風口13的通風截面，否則發送開啟控制信號給所述靜音風扇11，控制所述靜音風扇11開啟，并發送調大調節信號給所述正反轉電機16，使得所述正反轉電機16控制可調節柵板12調大所述睡床新風口13的通風截面。

在本實用新型中，具體實現上，所述述電機控制器可以為中央處理器CPU、數字信號處理器DSP或者單片機MCU。

需要說明的是，所述靜音風扇指運行時發出聲音很小的風扇。所述正反轉電機是指可以順時針轉動和逆時針轉動的電機。所述風速測量儀可以是任意一種可以測量空氣流速的儀器。

對于本實用新型，需要說明的是，當迎面有風吹過時，會從所述睡床主體1左右兩側的進風口2分別進入左右兩側的進風道4中，為了減少空氣流動的阻力，本實用新型對進風道進行圓弧化的設計，既保證了睡床主體1的外觀的時尚感，又有利于導入更多的空氣。隨后，空氣進入到過濾凈化部件(例如包括所述活性炭盒6和所述HEPA盒8)中，從而可以將空氣中的有害成分和微生物進行過濾凈化，然后會經過香薰盒10，從睡床新風口13處進入睡床主體1的內部空間，最終保證睡床主體1的內部空間的空氣質量，減少空氣污染對嬰幼兒的危害。

一并參見圖2，所述睡床主體1的頂部設置有相互連通的中空的固定式遮陽罩24和中空的可活動式遮陽罩19，所述可活動式遮陽罩19位于所述固定式遮陽罩24的前方，所述固定式遮陽罩24與所述睡床新風口13相連通；

具體實現上，所述固定式遮陽罩24中也設置有一個所述活性炭盒6和一個所述HEPA盒8，以對外部流入的空氣進行過濾。

具體實現上，所述可活動式遮陽罩19優選為采用彈性材料制成的遮陽傘布，其可以拉伸也可以伸縮，并且彈性模量較小，例如可以為采用透明塑料制成的遮陽罩。

具體實現上，所述可活動式遮陽罩19包括透明玻璃罩21和頂部進風口20，所述透明玻璃罩21位于所述頂部進風口20的內側方向(即比所述頂部進風口20更靠近所述睡床主體1的內部空間)。所述可活動式遮陽罩19可沿固定式遮陽罩24向里推動，從而將給嬰兒更廣闊的視野。

具體實現上，參見圖2所示，所述睡床主體1的底部內側還設置有HEPA盒拉開門22和活性炭盒拉開門23，分別用于放入HEPA盒以及活性炭盒，方便用戶對使用時間長的HEPA盒以及活性炭盒及時進行更換。

需要說明的是，外界的風可通過所述可活動式遮陽罩19中的頂部進風口20沿著透明玻璃罩21進入，然后流入到所述中空的固定式遮陽罩24中的活性炭盒6和HEPA盒8中，經過凈化后的空氣經過香薰盒10后進入所述睡床主體1內的空間中。

當外界污染比較嚴重或風速較高時，可將可活動式遮陽罩19沿固定式遮陽罩24向外推動，可形成一個相對封閉的內環境，最大限度地減小外界空氣的進入。而此時應加大1睡床內部空間新鮮空氣的供應量，

對于本實用新型，需要說明的是，在正常情況下，嬰兒躺臥于睡床主體1內，當空氣清新時，可允許外界的空氣不經過濾直接進入睡床主體1與玻璃透明罩21圍成的內部空間。但當外界的空氣質量較差或有風沙時，這些空氣就可能影響嬰兒的健康，必須進行過濾凈化處理。

對于本實用新型，需要說明的是，為保證嬰兒車內嬰兒對新鮮空氣的需求，本實用新型帶有靜音風扇11，該靜音風扇11會根據睡床內的空氣質量情況進行開啟或關閉，該靜音風扇11由蓄電池供電。

具體實現上，本實用新型為減小嬰兒車睡床的重量，需采用體積和重量較小的風機和蓄電池，與此同時，還應保證嬰兒對新鮮空氣的需求，為達到這一目的，本實用新型通過結構改進，充分利用外界空氣流動的作用提供一部分新鮮空氣。睡床前側設有左右兩個的進風口，推動嬰兒車或正面有風吹過時，空氣會從進風口進入左右兩側的進風道，進風道采用流線型，盡量減少流動阻力，然后依次經過左右兩側的活性炭盒和HEPA盒進行空氣過濾，經過過濾的空氣再經過香薰盒后進入睡床主體的內部空間，從而能夠給嬰幼兒提供新鮮的空氣。

此外，本實用新型睡床主體的頂部設置的中空可活動式遮陽罩，其上也設有頂部進風口，當可活動式遮陽罩拉伸開后，外界風可通過可活動式遮陽罩頂部的頂部進風口進入頂部固定式遮陽罩24中的活性炭盒和HEPA盒，然后經過香薰盒后進入睡床的內部空間，進一步增強對外界自然風的利用能力。而在一般情況下，用戶可以將中空的可活動式遮陽罩沿固定式遮陽罩向里推動，給嬰兒更廣闊的視野。

另外，由于嬰幼兒對風比較敏感，當風速較大時不利于嬰幼兒的健康，因此，本實用新型還增設了風速測量儀、可調節柵板和正反轉電機。當風速測量儀檢測到風速過大時，就會傳信號給正反轉電機，正反轉電機轉動控制可調節柵板關小睡床新風口的通風截面。反之，則調大睡床新風口的通風截面。

綜上所述，與現有技術相比較，本實用新型提供的一種帶空氣凈化功能 的嬰兒車睡床，其可以及時凈化車內的空氣，有效保證嬰兒車睡床內部空間的空氣質量，減少空氣污染對嬰幼兒的傷害，進而使得嬰幼兒可以在外部環境出現空氣污染的情況時，也可以隨時進行室外活動，從而保證嬰幼兒的智力和感知能力的發育，促進嬰幼兒的全面發育，有利于廣泛地生產應用，具有重大的生產實踐意義。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
