本發明涉及一種電腦主機，具體涉及一種帶空氣凈化功能的電腦主機。

背景技術：

目前人們在室內辦公時間越來越長，由于室外空氣污染問題或者出于室內節能考慮，人們開窗換氣時間越來越少，從而導致室內空氣不流通，再加上裝修材料和家具會釋放出甲醛等空氣污染物，直接危害到人們身體健康。

為了減少室內空氣污染對健康影響，人們通常采取盆栽植物、家居型空氣凈化器和桌面型空氣凈化器來凈化空氣。盆栽植物雖有一定凈化空氣能力，但是室內空間大，空氣不流通，因此盆栽植物凈化后的空氣和釋放出的活性物質也難以及時有效輸送到用戶面前。而家居型空氣凈化器一般采用側面進風、頂部出風的方式，通過空氣循環將室內空氣轉換為潔凈空氣，雖有較強的凈化空氣能力，但是體積大、價格高、耗能大，僅適用于幾十平米的空間區域凈化，限制了它在大空間范圍中局部區域空氣凈化的應用。

技術實現要素：

本發明的目的是為了解決上述技術問題，提供一種帶空氣凈化功能的電腦主機。

為實現上述目的，本發明采用的技術方案如下：

一種帶空氣凈化功能的電腦主機，包括機箱，設置在機箱內的主機控制單元，還包括空氣凈化裝置和設置在空氣凈化裝置內的單片機；所述機箱上開設有一個四方體形通孔，所述空氣凈化裝置包括位于通孔下方并與機箱底面固定連接的底板，與通孔相匹配且與底板卡接的四塊側板，位于通孔上方并與機箱頂面可拆卸連接的頂板，以及設置在頂板與底板之間、并與四塊側板可拆卸連接的空氣凈化組件；所述底板上設有進風口，且進風口上安裝有風輪和用于驅動風輪轉動的電機；所述側板上、空氣凈化組件下方還設有溫度傳感器、濕度傳感器和空氣質量指數檢測儀；所述頂板上設有出風口和觸摸顯示屏，所述出風口上設有百葉窗結構；所述電機、溫度傳感器、濕度傳感器和空氣質量指數檢測儀均與單片機相連，所述單片機通過導線與usb接口相連。

具體的說，所述空氣凈化組件包括用于分別與相對兩個側板卡接的兩塊側擋板，從下往上依次卡接在兩側擋板之間的活性炭濾網、白色烤漆網、第一hepa濾網和第二hepa濾網。

具體的說，所述第一hepa濾網和第二hepa濾網之間還從下往上依次設有第一濾紙層、活性炭海綿層、紙蜂窩層和第二濾紙層。

進一步的，所述側板上、空氣凈化裝置與進風口之間還設有與單片機相連的負離子發生器。

優選的，所述單片機為stc51單片機。

與現有技術相比，本發明具有以下有益效果：

(1)本發明電腦主機上鑲嵌有空氣凈化裝置，且該裝置結構簡單，體積小，且空氣凈化效果好。

(2)本發明空氣凈化裝置出風口設置為百葉窗結構，使其凈化氣出口朝向辦公人員，能滿足辦公人員對個人區域潔凈空氣的需求。

(3)本發明空氣凈化裝置還設置了溫度傳感器、濕度傳感器和空氣質量指數檢測儀，能隨時對辦公室內空氣進行檢測，辦公人員可根據空氣的溫度濕度和空氣質量指數等選擇開關空氣凈化器。

(4)本發明的空氣凈化裝置中的空氣凈化組件為一個單獨的整體，可整體放入或取出側板，便于更換或后期維護。

(5)本發明空氣凈化裝置負離子發生器釋放負離子，使室內空氣更加清新。

附圖說明

圖1為本發明結構示意圖。

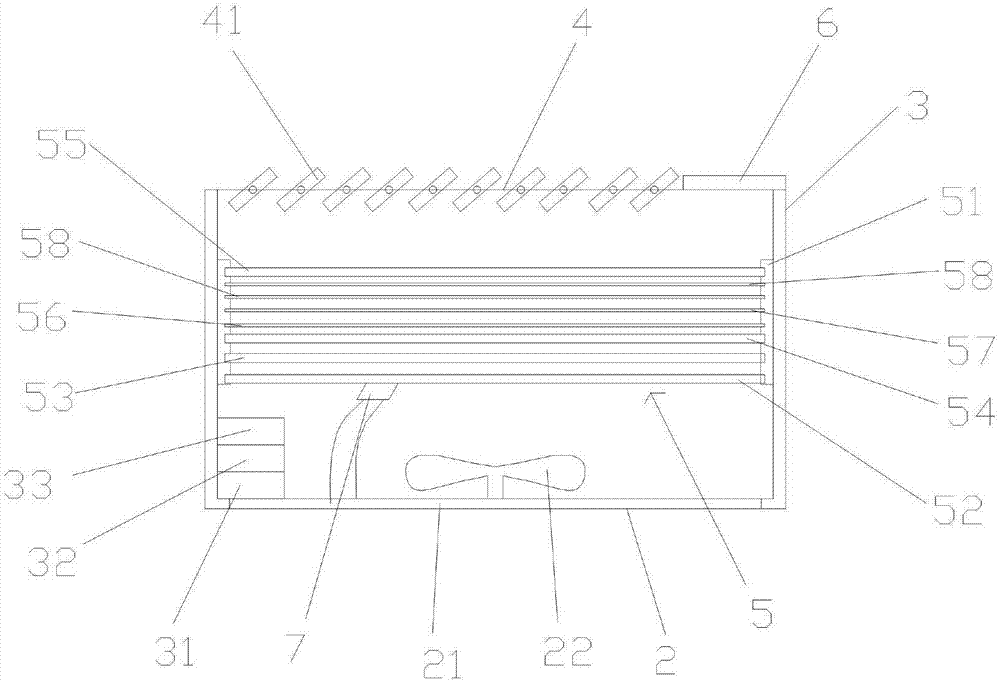

圖2為本發明空氣凈化裝置結構示意圖。

其中，附圖標記對應的名稱為：

1-通孔，2-底板，21-進風口，3-側板，31-溫度傳感器，32-濕度傳感器，33-空氣質量指數檢測儀，4-頂板，41-出風口，5-空氣凈化組件，51-側擋板，52-活性炭濾網，53-白色烤漆網，54-第一hepa濾網，55-第二hepa濾網，56-第一濾紙層，57-活性炭海綿層，58-紙蜂窩層，59-第二濾紙層，6-觸摸顯示屏，7-負離子發生器，8-機箱，9-主機控制單元。

具體實施方式

下面結合附圖說明和實施例對本發明作進一步說明，本發明的方式包括但不僅限于以下實施例。

如圖1所示，一種帶空氣凈化功能的電腦主機，包括機箱8，設置在機箱8內的主機控制單元9，空氣凈化裝置和設置在空氣凈化裝置內的單片機；所述機箱8上開設有一個四方體形通孔1，所述空氣凈化裝置包括位于通孔下方并與機箱8底面固定連接的底板2，與通孔相匹配且與底板卡接的四塊側板3，位于通孔上方并與機箱8頂面可拆卸連接的頂板4，以及設置在頂板與底板之間、并與四塊側板可拆卸連接的空氣凈化組件5；所述底板上設有進風口21，且進風口上安裝有風輪22和用于驅動風輪轉動的電機；所述側板上、空氣凈化組件下方還設有溫度傳感器31、濕度傳感器32和空氣質量指數檢測儀33；所述頂板4上設有出風口41和觸摸顯示屏6，所述出風口上設有百葉窗結構；所述電機、溫度傳感器31、濕度傳感器32和空氣質量指數檢測儀33均與單片機相連，所述單片機通過導線與usb接口相連。

其中，所述空氣凈化裝置5包括用于分別與相對兩個側板卡接的兩塊側擋板51，從下往上依次卡接在兩側擋板之間的活性炭濾網52、白色烤漆網53、第一hepa濾網54、第一濾紙層56、活性炭海綿層57、紙蜂窩層58、第二濾紙層59和第二hepa濾網55。

本發明結構簡單、安裝拆卸便利且空氣凈化效果好。

按照上述實施例，便可較好實現本發明。

技術特征：

技術總結
本發明公開了一種帶空氣凈化功能的電腦主機，包括機箱、主機控制單元、空氣凈化裝置和設置在空氣凈化裝置內的單片機；所述機箱上開設有一個四方體形通孔，所述空氣凈化裝置包括底板、四塊側板、頂板和空氣凈化組件；所述底板上設有進風口，且進風口上安裝有風輪和用于驅動風輪轉動的電機；所述側板上、空氣凈化組件下方還設有溫度傳感器、濕度傳感器和空氣質量指數檢測儀；所述頂板上設有出風口，所述出風口上設有百葉窗結構；所述電機、溫度傳感器、濕度傳感器和空氣質量指數檢測儀均與單片機相連，所述單片機通過導線與USB接口相連。本發明結構簡單、安裝拆卸便利且空氣凈化效果好。

技術研發人員：李云粉
受保護的技術使用者：成都飛凱瑞科技有限公司
技術研發日：2017.05.24
技術公布日：2017.09.15
