本實用新型屬于交通工具技術領域，特別是涉及一種更加美觀的自行車單支梯。

背景技術：

自行車又稱腳踏車或單車，其是一種以腳踩踏板作為動力的綠色環保交通工具，主要包括車架、車輪、腳踏、剎車、鏈條、單支梯、后衣架等25個部件。其中單支梯通常安裝在位于中軸和后輪之間的車架上，用于停放自行車使用，主要包括固定板、支腿和彈簧。由于目前常用的中支梯上的彈簧設置在靠近人體的外側，因此外部看上去不十分美觀，而且因為彈簧上易掛油泥，所以一不小心就會沾在使用者的褲腿上，從而引起使用者的不滿。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供一種更加美觀的自行車單支梯。

為了達到上述目的，本實用新型提供的更加美觀的自行車單支梯包括固定板、支腿和彈簧；所述的固定板由直板和斜板一體構成，其中直板的上部固定在位于中軸和后輪之間的車架上，斜板是從直板的下端向外傾斜延伸而形成，并且斜板的背面上端向外突出形成有一個掛簧柱；支腿的上端利用鉸接軸鉸接在斜板的背面下部；彈簧的上端掛在掛簧柱上，下端固定在支腿中部靠近車架的部位。

所述的直板和斜板之間的夾角在120—135度之間。

本實用新型提供的更加美觀的自行車單支梯是將其上的彈簧設置在支腿的后側，這樣使用過程中彈簧上的油泥就不會沾在使用者的褲腿上，因此能夠使使用者更加滿意，而且外部看上去比較美觀。另外，本自行車單支梯還具有結構設計合理、使用方便、美觀實用等優點。

附圖說明

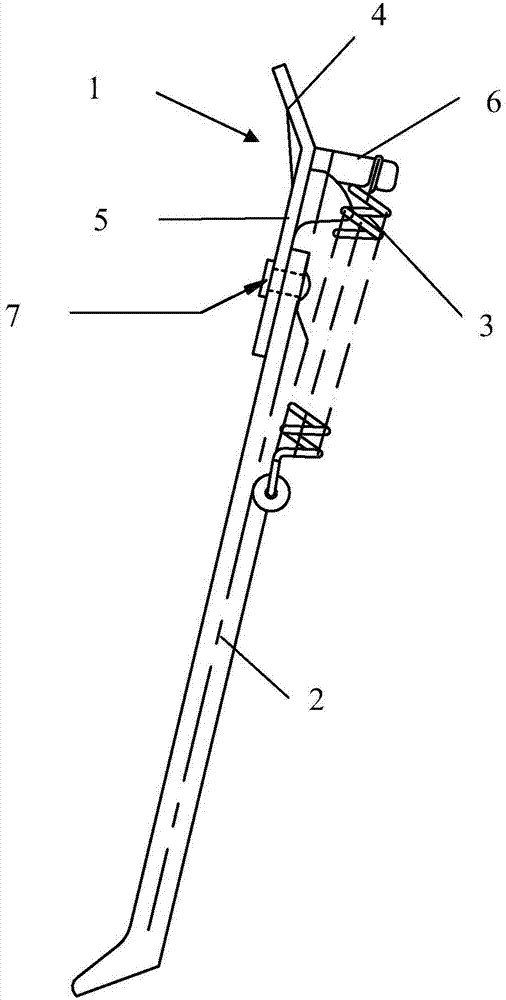

圖1為本實用新型提供的更加美觀的自行車單支梯主視圖。

圖2為本實用新型提供的更加美觀的自行車單支梯側視圖。

具體實施方式

下面結合附圖和具體實施例對本實用新型提供的更加美觀的自行車單支梯進行詳細說明。

如圖1—圖2所示，本實用新型提供的更加美觀的自行車單支梯包括固定板1、支腿2和彈簧3；所述的固定板1由直板4和斜板5一體構成，其中直板4的上部固定在位于中軸和后輪之間的車架上，斜板5是從直板4的下端向外傾斜延伸而形成，并且斜板5的背面上端向外突出形成有一個掛簧柱6；支腿2的上端利用鉸接軸7鉸接在斜板5的背面下部；彈簧3的上端掛在掛簧柱6上，下端固定在支腿2中部靠近車架的部位。

所述的直板4和斜板5之間的夾角在120—135度之間。

現將本實用新型提供的更加美觀的自行車單支梯使用方法闡述如下：當使用者需要停放自行車時，其可用腳將處于水平狀態的支腿2沿順時針方向向下轉動，直至支腿2從水平狀態變成直立狀態；而當使用者需要騎行自行車時，其可用腳將處于直立狀態的支腿2沿逆時針方向向上轉動，直至支腿2從直立狀態變成水平狀態。
