本實用新型屬于交通工具技術領域，特別是涉及一種支撐穩固的自行車單支梯。

背景技術：

自行車又稱腳踏車或單車，其是一種以腳踩踏板作為動力的綠色環保交通工具，主要包括車架、車輪、腳踏、剎車、鏈條、單支梯、后衣架等25個部件。其中單支梯用于停放自行車使用。圖1為一種已有技術的自行車單支梯結構側視圖。如圖1所示，這種自行車單支梯主要包括固定板1、支腿2和蹄腳3；其中固定板1的上端固定在位于中軸和后輪之間的車架上；支腿2的上端通過鉸接軸4鉸接在固定板1的背面下部；蹄腳3的上端套在支腿2的下端部外部。但是，這種已有技術的自行車單支梯存在下列問題：由于固定板1為單層板狀結構，因此在使用過程中容易出現因強度不高而支撐不穩固的現象，從而影響使用效果。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供一種支撐穩固的自行車單支梯。

為了達到上述目的，本實用新型提供的支撐穩固的自行車單支梯包括固定板、支腿、蹄腳；其中固定板的上端固定在位于中軸和后輪之間的車架上；支腿的上端通過鉸接軸鉸接在固定板的背面下部；蹄腳的上端套在支腿的下端部外部；所述的支撐穩固的自行車單支梯還包括一個加強板；加強板的上端貼在固定板的上端背面并與固定板一起固定在車架上，下端利用鉸接軸鉸接在支腿的上端背面，上部為垂直板，下部是從垂直板的下端向后而后向前下方彎折而形成。

所述的加強板與固定板的厚度相同。

本實用新型提供的支撐穩固的自行車單支梯是在已有固定板的背面增加一個加強板，由固定板和加強板共同對車體進行支撐，因此提高了整車的穩固性。另外，由于不需要改變已有自行車單支梯原部件的結構，因此不會過多增大生產成本。

附圖說明

圖1為一種已有技術的自行車單支梯結構側視圖。

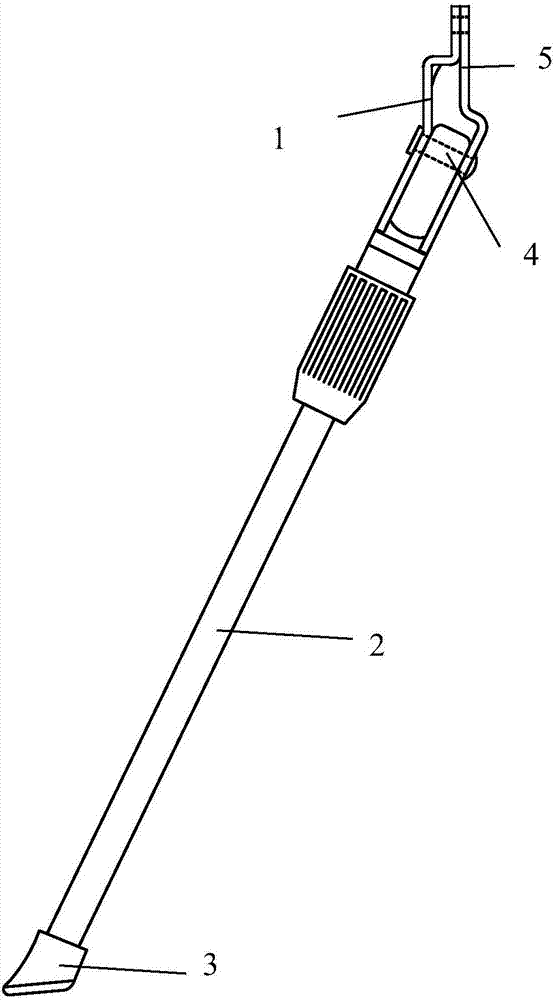

圖2為本實用新型提供的支撐穩固的自行車單支梯結構側視圖。

具體實施方式

下面結合附圖和具體實施例對本實用新型提供的支撐穩固的自行車單支梯進行詳細說明。與已有技術相同的部件采用相同的附圖標號。

如圖2所示，本實用新型提供的支撐穩固的自行車單支梯包括固定板1、支腿2、蹄腳3；其中固定板1的上端固定在位于中軸和后輪之間的車架上；支腿2的上端通過鉸接軸4鉸接在固定板1的背面下部；蹄腳3的上端套在支腿2的下端部外部；所述的支撐穩固的自行車單支梯還包括一個加強板5；加強板5的上端貼在固定板1的上端背面并與固定板1一起固定在車架上，下端利用鉸接軸4鉸接在支腿2的上端背面，上部為垂直板，下部是從垂直板的下端向后而后向前下方彎折而形成。

所述的加強板5與固定板1的厚度相同。

現將本實用新型提供的支撐穩固的自行車單支梯安裝與使用方法闡述如下：安裝時將固定板1和加強板5上端一起固定在位于中軸和后輪之間的車架上即可。

當使用者需要停放自行車時，其可用腳將處于水平狀態的支腿2沿順時針方向向下轉動，直至支腿2從水平狀態變成直立狀態；而當使用者需要騎行自行車時，其可用腳將處于直立狀態的支腿2沿逆時針方向向上轉動，直至支腿2從直立狀態變成水平狀態。
